Trong các hệ thống khí nén, thủy lực, cấp nước hay tự động hóa công nghiệp, việc sử dụng công tắc áp suất là cực kỳ cần thiết, nhằm đảm bảo các thiết bị liên quan vận hành một cách ổn định và an toàn. Từ đó hạn chế tối đa nguy cơ hư hỏng máy móc và gián đoạn sản xuất.
CÔNG TẮC ÁP SUẤT LÀ GÌ?

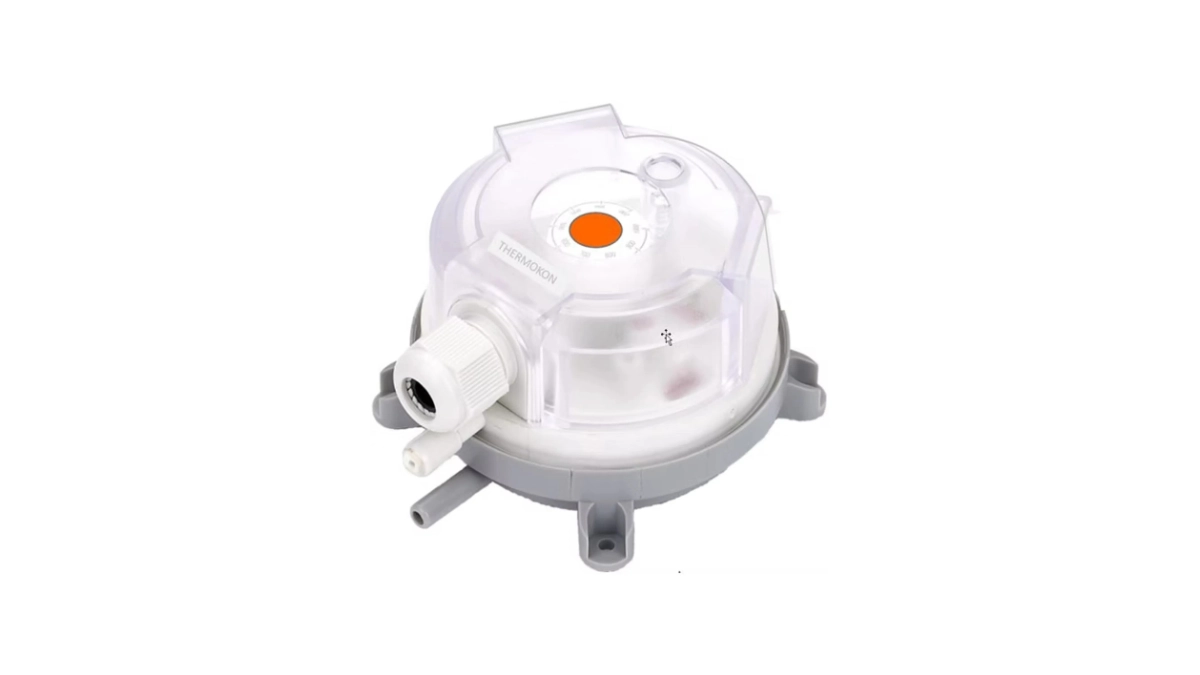

Công tắc áp suất (pressure switch, rơ le áp suất) là thiết bị điện cơ, chuyên dùng để giám sát và điều khiển áp suất chất lỏng/khí trong hệ thống công nghiệp. Khi áp suất đạt đến ngưỡng cài đặt, công tắc áp suất sẽ tự động đóng hoặc ngắt mạch điện để kích hoạt/ngừng các thiết bị liên quan (thường là bơm, quạt, van gió, van nước, máy nén khí…).
Khác với các dòng cảm biến áp suất (pressure sensor/pressure transmitter) có chức năng đo lường và truyền tín hiệu liên tục về hệ thống điều khiển, công tắc áp suất chỉ phản hồi khi giá trị áp suất đo được vượt qua một điểm cài đặt cụ thể.
Thiết bị này là lựa chọn lý tưởng cho các ứng dụng yêu cầu đóng/ngắt nhanh, đơn giản và chi phí đầu tư thấp.
Tham khảo các dòng công tắc áp suất chất lượng cao tại Sensors Việt Nam:
CÁC DÒNG CÔNG TẮC ÁP SUẤT PHỔ BIẾN NHẤT HIỆN NAY
Dưới đây là bảng so sánh 4 dòng công tắc áp suất phổ biến nhất hiện nay trong thực tế ứng dụng công nghiệp và dân dụng tại Việt Nam:
| Tiêu chí | Công tắc áp suất cơ học | Công tắc áp suất điện tử | Công tắc chênh áp | Công tắc áp suất Danfoss KP |
| Nguyên lý hoạt động | Dùng phần tử cơ học (màng, piston, ống Bourdon) biến dạng theo áp suất để kích hoạt tiếp điểm điện | Dùng cảm biến áp suất và mạch điện tử xử lý tín hiệu, so sánh với điểm cài đặt | So sánh chênh lệch áp suất giữa 2 điểm trong hệ thống, kích hoạt khi vượt ngưỡng | Cơ học, dùng cho hệ thống lạnh, HVAC, dải áp suất rộng (-0.2 đến 34 bar) |
| Nguồn cấp | Không cần | 24VDC | Tùy mode (công tắc cơ: không cần; công tắc điện tử: cần) | Không cần |
| Độ tin cậy | Phổ biến ±1-3% FS | Phổ biến ±0.25-0.5% FS | Trung bình đến cao | Phổ biến ±1-2% FS |
| Khả năng lập trình | Không | Có | Hạn chế (công tắc cơ), linh hoạt (công tắc điện tử) | Hạn chế |
| Ngõ ra | Tiếp điểm cơ (NO/NC/SPDT) | Tiếp điểm điện tử (PNP/NPN), 4-20mA, Modbus RTU | Tiếp điểm điện (ON/OFF), một số model có analog | SPDT (NO/NC) |
| Tuổi thọ | Phổ biến 10⁴-10⁵ chu kỳ | Phổ biến 10⁶-10⁷ chu kỳ | Trung bình đến cao | Phổ biến 10⁵ chu kỳ |
| Dải áp suất phổ biến | Rộng, từ chân không đến hàng trăm bar | 0-400 bar (tùy model) | Thấp (0-100 Pa đến 0-25 bar) | -0.2 đến 34 bar |
| Ứng dụng | Bơm nước, máy nén khí, lò hơi, thủy lực đơn giản | Hệ thống tự động hóa, BMS, SCADA, yêu cầu độ chính xác cao | HVAC (lọc HEPA, phòng sạch), theo dõi tắc nghẽn bộ lọc, PCCC | Máy lạnh, Chiller, AHU, FCU, hệ thống lạnh công nghiệp |
CẤU TẠO CỦA CÔNG TẮC ÁP SUẤT
Một công tắc áp suất tiêu chuẩn thường được cấu thành từ 5 bộ phận cơ bản, chúng phối hợp nhịp nhàng để tạo nên cơ chế đóng/ngắt nhanh chóng, chuẩn xác:
Màng cảm biến (diaphragm/bellows/piston): Đây là bộ phận tiếp xúc trực tiếp với môi chất. Khi áp suất thay đổi, màng của công tắc áp suất sẽ biến dạng hoặc di chuyển, từ đó chuyển đổi áp lực cơ học thành chuyển động vật lý.
Lò xo đàn hồi (spring): Có nhiệm vụ tạo lực đối kháng, giúp xác định ngưỡng áp suất để kích hoạt công tắc. Lực lò xo có thể điều chỉnh theo nhu cầu thực tế thông qua núm vặn hoặc vít.
Cần truyền động (linkage arm): Đây là bộ phận cầu nối giữa màng cảm biến và cụm tiếp điểm điện của công tắc áp suất. Nhiệm vụ chính của nó là khuếch đại và truyền chuyển động từ màng đến công tắc vi mô.
Cụm tiếp điểm điện (micro switch): Đây là trái tim của công tắc áp suất, giữa vai trò đóng - ngắt mạch điện khi nhận được tín hiệu từ cần truyền động. Hầu hết các dòng pressure switch hiện nay đều sử dụng cấu hình SPDT hoặc DPDT để đảm bảo độ linh hoạt trong điều khiển.
Núm điều chỉnh (setpoint knob): Bộ phận này cho phép người dùng cài đặt ngưỡng áp suất kích hoạt và dải sai lệch của pressure switch. Một số model rơ le áp suất cao cấp còn tích hợp đồng hồ hiển thị kết quả đo tại chỗ, giúp việc theo dõi và hiệu chuẩn tại hiện trường dễ dàng hơn.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC ÁP SUẤT - CHẾ ĐỘ ON/OFF ĐƠN GIẢN
Nguyên lý hoạt động của công tắc áp suất (pressure switch) dựa trên sự cân bằng lực giữa áp suất môi chất tác động lên màng cảm biến và lực đối kháng của lò xo: Khi áp tác động lên màn suất tăng dần và vượt ngưỡng cài đặt → lực áp suất sẽ thắng lực lò xo → làm màng cảm biến di chuyển → kéo theo cần truyền động → tác động và kích hoạt micro switch.
Quá trình hoạt động của công tắc áp suất diễn ra theo hai chế độ phổ biến, gồm: đóng khi áp suất tăng (NO) và ngắt khi áp suất tăng (NC). Trong hệ thống bơm, rơ le áp suất thường dùng chế độ NO (khi áp suất giảm xuống dưới ngưỡng cài đặt thì công tắc đóng lại để khởi động bơm và ngược lại).
Lưu ý: Khi dùng công tắc áp suất, người dùng cần quan tâm đến deadband (dải sai lệch). Đây là khoảng chênh lệch giữa điểm đóng và điểm ngắt của pressure switch. Deadband có tầm quan trọng đặc biệt trong việc giúp tránh hiện tượng rung công tắc khi áp suất dao động liên tục quanh ngưỡng cài đặt. Từ đó giúp hệ thống hoạt động ổn định và kéo dài tuổi thọ thiết bị.
ỨNG DỤNG CÔNG TẮC ÁP SUẤT
Công tắc áp suất (pressure switch, rơ le áp suất) được sử dụng phổ biến trong những hệ thống công nghiệp lẫn thiết bị dân dụng. Dưới đây là những ứng dụng tiêu biểu nhất của sản phẩm này:
Trong hệ thống bơm nước, công tắc áp suất có nhiệm vụ tự động bật/tắt bơm dựa trên áp lực nước trong đường ống theo thời gian thực. Ví dụ dễ thấy nhất là khi mở vòi nước thì áp suất giảm → công tắc đóng → bơm chạy; Ngược lại, khi đóng vòi thì áp suất tăng → công tắc ngắt → bơm dừng. Đây là cơ chế vô cùng tiện lợi và cũng là yếu tố quan trọng để bảo vệ bơm khỏi tình trạng chạy khô/quá tải.
Trong hệ thống HVAC (AHU, FCU, Chiller), rơ le áp suất giám sát chặt chẽ áp suất gió, nước lạnh, gas lạnh… Thông thường, các dòng công tắc chênh áp khí sẽ được lắp trên bộ lọc HEPA để giám sát liên tục và phát cảnh báo khi lọc bị dơ/tắc nghẽn (chênh áp qua lọc tăng cao). Từ đó giúp các kỹ thuật viên lên kế hoạch bảo trì đúng lúc và duy trì chất lượng không khí tối ưu nhất.
Trong máy nén khí pressure switch sẽ điều khiển chu kỳ nén/xả. Khi bình chứa đạt ngưỡng áp suất tối đa thì công tắc áp suất sẽ tự động ngắt máy nén, khi áp suất giảm xuống ngưỡng thấp nhất thì công tắc áp suất khởi động máy nén. Nhờ rơ le áp suất mà hệ thống khí nén luôn duy trì áp suất ổn định mà không cần can thiệp thủ công.
Trong lò hơi và hệ thống đốt, công tắc áp suất có nhiệm vụ giám sát liên tục áp suất hơi hoặc khí gas để đảm bảo an toàn cháy nổ. Khi giá trị áp suất đo được vượt ngưỡng cho phép, rơ le áp suất sẽ ngay lập tức ngắt nguồn nhiên liệu và/hoặc kích hoạt báo động khẩn cấp.
Trong thiết bị gia dụng (máy giặt, máy rửa chén, bình nước nóng lạnh…) pressure switch có vai trò quan trọng trong việc kiểm soát mực nước hoặc áp lực nước, nhằm đảm bảo thiết bị duy trì trạng thái hoạt động ổn định - đúng chu trình và an toàn cho người dùng.
CÔNG TẮC ÁP SUẤT CƠ HỌC VÀ CÔNG TẮC ÁP SUẤT ĐIỆN TỬ - NÊN CHỌN LOẠI NÀO?
Các dòng công tắc áp suất trên thị trường được chia thành hai nhóm chính, gồm: công tắc áp suất cơ học (mechanical) và công tắc áp suất điện tử (electronic). Ở mỗi loại lại có những ưu điểm và nhược điểm riêng biệt:
Công tắc áp suất cơ học hoạt động dựa trên nguyên lý biến dạng cơ học của ống Bourdon, màng, piston... Ưu điểm của dòng sản phẩm này là giá thành thấp, cấu tạo đơn giản, dễ lắp đặt và không cần nguồn nuôi. Tuy nhiên, nhược điểm của rơ le áp suất cơ học là độ chính xác không quá cao, dễ bị mòn theo thời gian và khó tích hợp vào hệ thống điều khiển số hiện đại (PLC, SCADA).
Công tắc áp suất điện tử sử dụng phần tử cảm biến áp suất (strain gauge, capacitive, piezoresistive…) kết hợp với mạch điện tử để đo lường và so sánh áp suất thực tế với điểm cài đặt. Ưu điểm của dòng sản phẩm này là độ tin cậy cao, có thể lập trình được, tích hợp thêm nhiều tính năng phụ, có thể hiển thị kết quả đo lên màn hình LED/LCD, dễ dàng truyền tín hiệu về hệ thống điều khiển qua ngõ ra Modbus RTU, 4-20mA, 0-10V… Nhược điểm đáng kể nhất của pressure switch dạng điện tử là giá thành cao hơn và cần nguồn nuôi (thường là nguồn 24VDC).
Để biết nên chọn công tắc áp suất cơ học hay công tắc áp suất điện tử thì cần cân nhắc dựa trên ngân sách, yêu cầu về độ chính xác và mức độ tự động hóa của hệ thống. Với những ứng dụng đơn giản, chi phí đầu tư hạn chế thì nên ưu tiên rơ le áp suất cơ học. Với ứng dụng yêu cầu giám sát liên tục theo thời gian thực và tích hợp hệ thống BMS/PLC thì dòng công tắc điện tử sẽ là lựa chọn tối ưu hơn.
HƯỚNG DẪN LẮP ĐẶT VÀ HIỆU CHUẨN CÔNG TẮC ÁP SUẤT CHUẨN
Quá trình lắp đặt công tắc áp suất cần phải thực hiện đúng kỹ thuật để đảm bảo độ chính xác và kéo dài tuổi thọ thiết bị.
Đầu tiên, cần xác định vị trí lắp đặt để công tắc tiếp xúc trực tiếp với môi chất cần đo, tránh các điểm có xoáy khí/cặn bẩn. Kế tiếp, tiến hành lắp đặt cơ khí (vặn ren, siết chặt) theo đúng hướng dẫn từ nhà sản xuất thiết bị.
Sau khi hoàn thành bước trên, người dùng sẽ tiến hành hiệu chuẩn bằng cách dùng bơm áp suất/bình khí nén để tạo áp lực lên công tắc từ từ. Quan sát thật kỹ đồng hồ áp suất và tín hiệu đầu ra của công tắc, đồng thời điều chỉnh núm set point và diff cho đến khi đạt được điểm đóng/ngắt mong muốn.
Lưu ý: Phải kiểm tra lại deadband sau khi hoàn thành quá trình hiệu chuẩn để tránh tình trạng công tắc đóng/ngắt liên tục khi áp suất dao động quanh ngưỡng. Nếu hệ thống yêu cầu độ an toàn cao thì nên cân nhắc lắp thêm van cách ly để bảo trì dễ dàng mà không cần xả toàn bộ hệ thống.
