CẢM BIẾN CHÊNH ÁP PEL 2500-MZ-N là dòng cảm biến đo chênh lệch áp suất có màn hình hiển thị của hãng PRODUAL/ PHẦN LAN, nổi tiếng về các thiết bị tự động hóa tòa nhà. Đây là dòng sản phẩm chuyên dụng và phổ biến trong các Hệ thống Thông gió và Điều hòa không khí (HVAC) của tòa nhà, trung tâm thương mại và các ứng dụng đòi hỏi độ chính xác cao như phòng sạch. Cảm biến chênh áp gió được sử dụng để đo sự khác biệt áp suất khí tại hai điểm (thường là áp suất dương và áp suất âm), giúp kiểm soát luồng không khí, giám sát tình trạng lọc bẩn, và đảm bảo áp suất dương/âm trong phòng sạch hoặc cầu thang thoát hiểm.

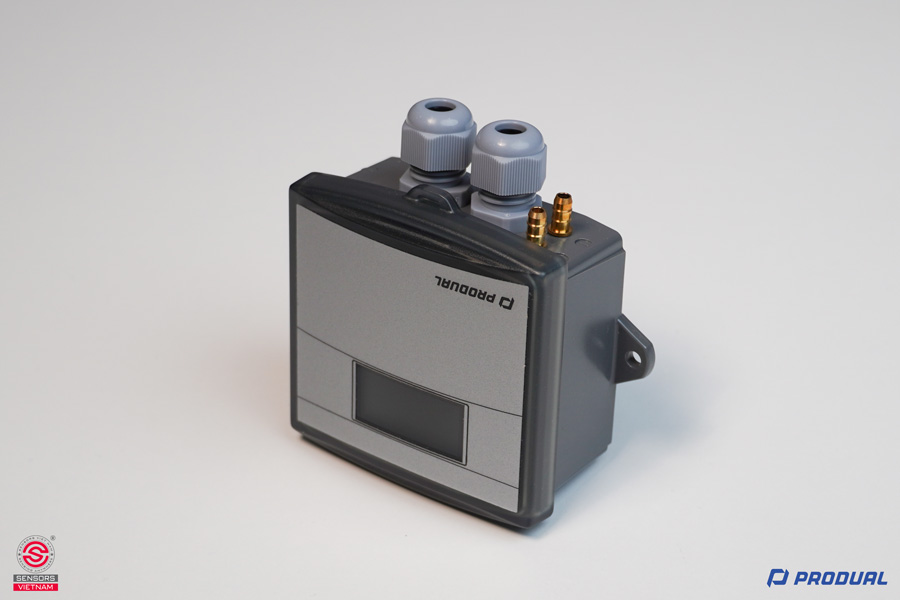

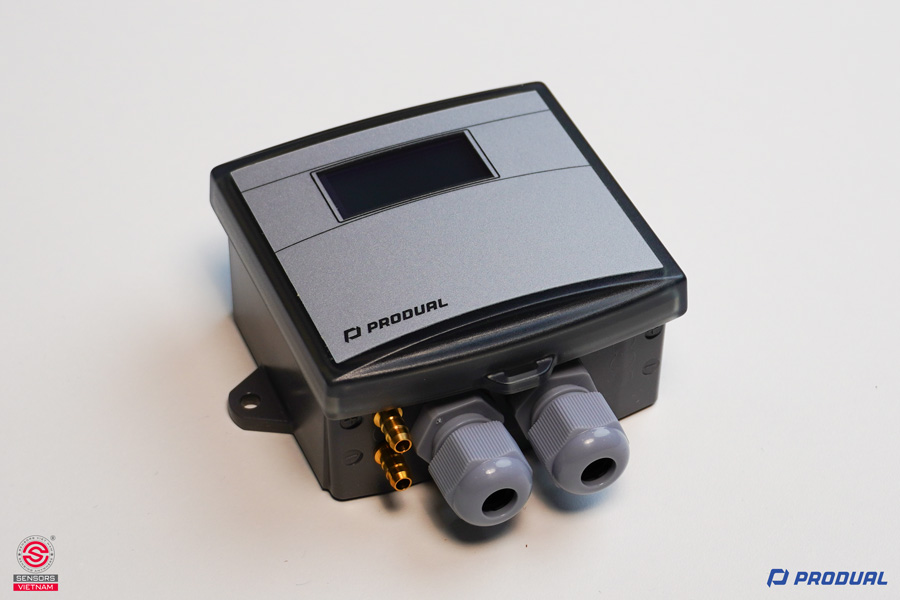

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ-N
Cảm biến PEL 2500-MZ-N được thiết kế tối ưu cho môi trường công nghiệp và tự động hóa tòa nhà:
Vỏ bảo vệ: Vỏ ngoài chắc chắn, giúp chống bụi và độ ẩm theo tiêu chuẩn IP54, đảm bảo tuổi thọ thiết bị.
Cổng kết nối áp suất: Thiết bị có hai cổng kết nối ( "+" và "-") để gắn ống dẫn khí, đo chênh lệch áp suất giữa hai vị trí.

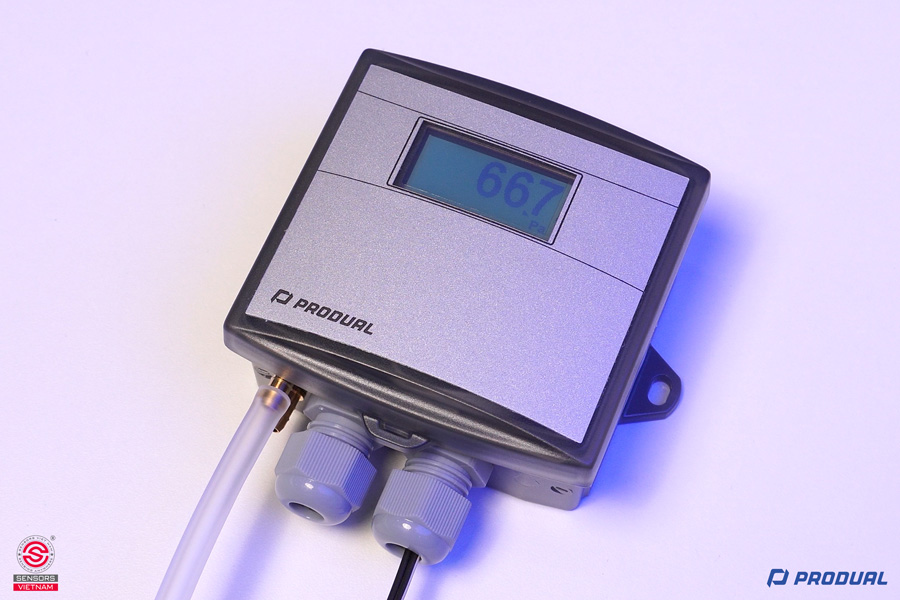

Màn hình hiển thị: Cảm biến được tích hợp màn hình hiển thị trực tiếp giá trị chênh áp, giúp người dùng dễ dàng quan sát, kiểm tra và giám sát giá trị áp suất ngay tại vị trí lắp đặt.
Lựa chọn dải đo: Khả năng tùy chỉnh dải đo thông qua các jumper bên trong, cho phép chuyển đổi linh hoạt giữa nhiều dải đo:
Dải đo dương: 0-100 Pa, 0-500 Pa, 0-1000 Pa, 0-2500 Pa.
Dải đo hai chiều: +-50 Pa, +-100 Pa, +-250 Pa, +-500 Pa.
Ngõ ra đa dạng: Cảm biến tích hợp cả ngõ ra Analog (4-20mA, 0-10VDC) và giao tiếp số RS485, cho phép kết nối linh hoạt với nhiều hệ thống điều khiển (PLC, BMS).
Tính năng Auto Zero (AZ) - Tự Hiệu Chuẩn: Đây là tính năng đặc biệt quan trọng, giúp cảm biến tự động loại bỏ sự trôi (drift) của giá trị đo theo thời gian, đảm bảo độ chính xác và ổn định lâu dài cho các ứng dụng nghiêm ngặt như phòng sạch.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ-N
Nguyên lý cơ bản của cảm biến chênh áp (Differential Pressure Sensor) là đo sự khác biệt giữa hai áp suất đầu vào, hay còn gọi là đo áp suất vi sai. Cảm biến chênh áp sẽ có hai đường dẫn áp suất vào được đánh dấu (+) và (-). Áp suất lớn sẽ vào phần dương (+) và áp suất nhỏ sẽ vào phần âm (-). Bên trong cảm biến là một lớp màng đặc biệt. Khi áp suất đi vào cảm biến, sự khác biệt áp suất giữa hai cổng sẽ khiến lớp màng này bị biến dạng. Sự biến dạng của lớp màng dẫn tới sự thay đổi của điện áp trên các điện cực cảm biến. Giá trị chênh lệch giữa đầu dương và đầu âm của cảm biến chính là độ chênh áp khí tại hai điểm cần đo. Tín hiệu điện áp thay đổi sẽ được xử lý và chuyển đổi thành dòng điện hoặc tín hiệu số có ngõ ra: 4-20mA, 0-10VDC. Quá trình này giúp hệ thống điều khiển có thể giám sát và thực hiện các hành động cần thiết dựa trên độ chênh áp đo được.
Thông số kỹ thuật của cảm biến chênh áp PEL 2500-MZ-N:
- Dải đo ±100 Pa, 0...100 Pa, 0...200 Pa, 0...500 Pa, 0...1000 Pa, 0...2000 Pa, 0...2500 Pa tùy chỉnh
- Ngõ ra 0-10VDC và 4-20mA
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ PRODUAL/ PHẦN LAN
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ-N
Cảm biến PEL 2500-MZ-N là giải pháp đa năng, được sử dụng trong nhiều lĩnh vực:
CẢM BIẾN CHÊNH ÁP GIÓ PHÒNG SẠCH
Dòng cảm biến chuyên dụng cho phòng sạch, phòng bệnh viện và phòng thí nghiệm
Độ chính xác và tính ổn định được đảm bảo nhờ chế độ TỰ HIỆU CHUẨN (AUTO ZERO), giúp giá trị chênh áp không bị lệch theo thời gian
Màn hình hiển thị giúp giám sát trực tiếp áp suất dương/âm ngay tại phòng
CẢM BIẾN CHÊNH ÁP ỐNG GIÓ
Giám sát sự chênh lệch áp suất trong và ngoài ống gió để điều khiển quạt hút, hệ thống thông gió và điều hòa
Sử dụng để báo hiệu lọc bẩn (Filter Clogging), tối ưu hóa hiệu suất hệ thống và tiết kiệm năng lượng
Phù hợp với các dải đo lớn như 0-2500 Pa
CẢM BIẾN CHÊNH ÁP GIÓ CẦU THANG
Dùng để báo chênh lệch áp suất trong cầu thang bộ tòa nhà
Đảm bảo áp suất dương (thông thường ~50 Pa) nhằm ngăn khói xâm nhập khi xảy ra sự cố cháy
Màn hình hiển thị giúp kiểm tra nhanh tình trạng hệ thống tăng áp cầu thang
CẢM BIẾN CHÊNH ÁP GIÓ CHÂN KHÔNG
Đo áp suất âm để tạo áp âm trong buồng kín hoặc các khu vực cần kiểm soát khí thải
Hỗ trợ các dải đo âm như −50 Pa, −100 Pa, −1000 Pa

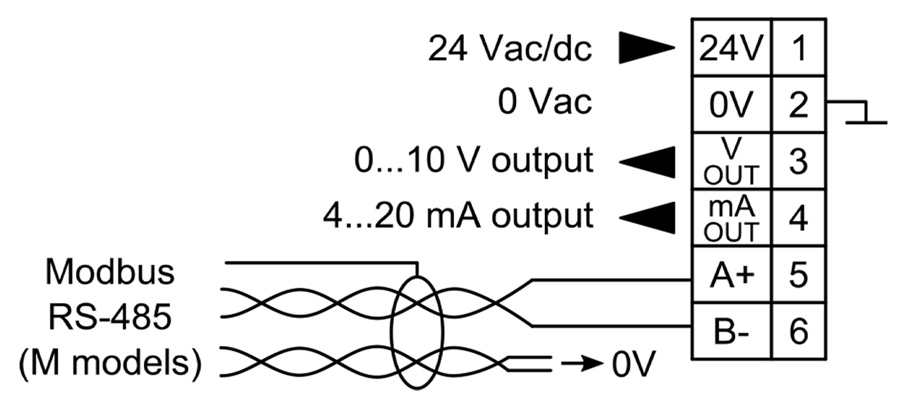

HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ-N CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Dòng cảm biến chênh áp PEL 2500-MZ-N được thiết kế để dễ dàng tích hợp và cấu hình cho kỹ sư và người vận hành.
Hướng dẫn cấp nguồn
Cảm biến sử dụng nguồn điện 24VDC
Dây đỏ (24V) đấu vào cổng 24V, dây xanh (0V) đấu vào cổng 0V
Hiển thị và giám sát
Giá trị chênh áp được hiển thị trực tiếp trên màn hình LCD
Đồng thời có thể đọc tín hiệu thông qua 0-10V, 4-20mA
MUA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ-N CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Để đảm bảo mua đúng Cảm biến Chênh Áp Khí PEL 2500-MZ-N chính hãng từ PRODUAL / PHẦN LAN, đầy đủ CO/CQ và chế độ bảo hành uy tín, quý khách vui lòng liên hệ Sensors Việt Nam - Nhà phân phối chính thức. Chúng tôi cam kết cung cấp sản phẩm với mức giá cạnh tranh cùng sự hỗ trợ kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm.
