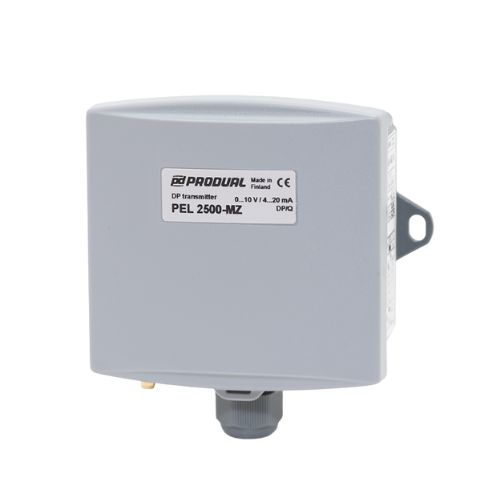

CẢM BIẾN CHÊNH ÁP KHÍ PEL 2500-MZ là dòng cảm biến đo chênh lệch áp suất của hãng PRODUAL / PHẦN LAN, nổi tiếng về các thiết bị tự động hóa tòa nhà. Đây là dòng sản phẩm chuyên dụng và phổ biến trong các Hệ thống Thông gió và Điều hòa không khí (HVAC) của tòa nhà, trung tâm thương mại và các ứng dụng đòi hỏi độ chính xác cao như phòng sạch. Cảm biến chênh áp gió được sử dụng để đo sự khác biệt áp suất khí tại hai điểm (thường là áp suất dương và áp suất âm), giúp kiểm soát luồng không khí, giám sát tình trạng lọc bẩn, và đảm bảo áp suất dương/âm trong phòng sạch hoặc cầu thang thoát hiểm.

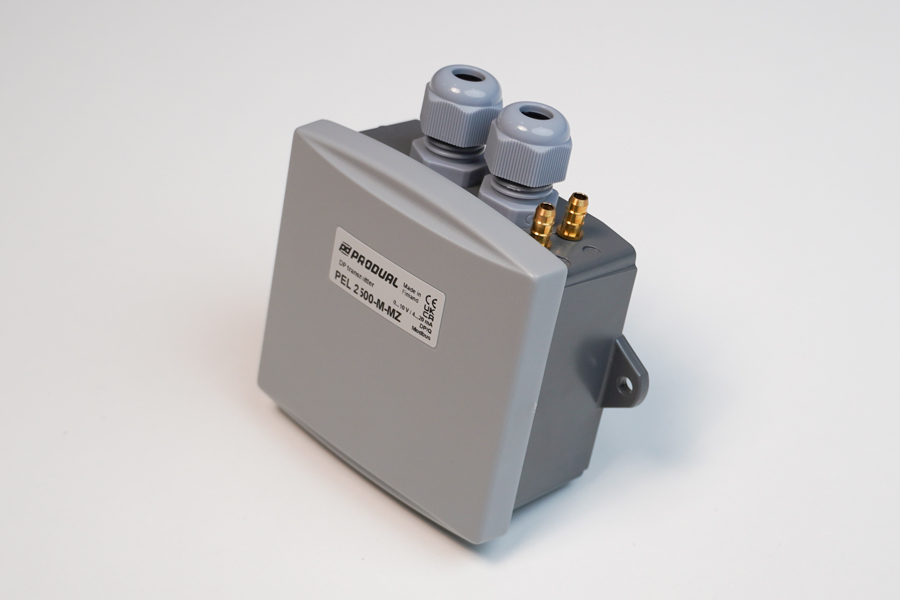

CẤU TẠO VÀ THIẾT KẾ CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ
Cảm biến PEL 2500-MZ được thiết kế tối ưu cho môi trường công nghiệp và tự động hóa tòa nhà:
Vỏ bảo vệ: Vỏ ngoài chắc chắn, giúp chống bụi và độ ẩm theo tiêu chuẩn IP54, đảm bảo tuổi thọ thiết bị.
Cổng kết nối áp suất: Thiết bị có hai cổng kết nối ( "+" và "-" ) để gắn ống dẫn khí, đo chênh lệch áp suất giữa hai vị trí.
Lựa chọn dải đo: Khả năng tùy chỉnh dải đo thông qua các jumper bên trong, cho phép chuyển đổi linh hoạt giữa nhiều dải đo:
Dải đo dương: 0-100 Pa, 0-500 Pa, 0-1000 Pa, 0-2500 Pa.
Dải đo hai chiều: +-50 Pa, +-100 Pa, +-250 Pa, +-500 Pa.
Ngõ ra đa dạng: Cảm biến tích hợp ngõ ra Analog (4-20mA, 0-10VDC), cho phép kết nối linh hoạt với nhiều hệ thống điều khiển (PLC, BMS).
Tính năng Auto Zero (AZ) - Tự Hiệu Chuẩn: Đây là tính năng đặc biệt quan trọng, giúp cảm biến tự động loại bỏ sự trôi (drift) của giá trị đo theo thời gian, đảm bảo độ chính xác và ổn định lâu dài cho các ứng dụng nghiêm ngặt như phòng sạch.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ
Nguyên lý cơ bản của cảm biến chênh áp (Differential Pressure Sensor) là đo sự khác biệt giữa hai áp suất đầu vào, hay còn gọi là đo áp suất vi sai. Cảm biến chênh áp sẽ có hai đường dẫn áp suất vào được đánh dấu (+) và (-). Áp suất lớn sẽ vào phần dương (+) và áp suất nhỏ sẽ vào phần âm (-). Bên trong cảm biến là một lớp màng đặc biệt. Khi áp suất đi vào cảm biến, sự khác biệt áp suất giữa hai cổng sẽ khiến lớp màng này bị biến dạng. Sự biến dạng của lớp màng dẫn tới sự thay đổi của điện áp trên các điện cực cảm biến. Giá trị chênh lệch giữa đầu dương và đầu âm của cảm biến chính là độ chênh áp khí tại hai điểm cần đo. Tín hiệu điện áp thay đổi sẽ được xử lý và chuyển đổi thành dòng điện có ngõ ra: 4-20mA hoặc 0-10VDC (tùy theo cách mà người dùng đã cài đặt). Quá trình này giúp hệ thống điều khiển có thể giám sát và thực hiện các hành động cần thiết dựa trên độ chênh áp đo được.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ
- Dải đo ±100 Pa, 0...100 Pa, 0...200 Pa, 0...500 Pa, 0...1000 Pa, 0...2000 Pa, 0...2500 Pa tùy chỉnh
- Ngõ ra 0-10VDC và 4-20mA
- Đo chênh áp gió, không khí
- Nguồn cấp 24VDC
- Bao gồm đầy đủ phụ kiện
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
- Xuất xứ PRODUAL/ PHẦN LAN
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ
Cảm biến PEL 2500-MZ là giải pháp đa năng, được sử dụng trong nhiều lĩnh vực:
CẢM BIẾN CHÊNH ÁP GIÓ PHÒNG SẠCH:
Dòng cảm biến chuyên dụng cho phòng sạch, phòng bệnh viện, và phòng thí nghiệm.
Độ chính xác và tính ổn định được đảm bảo nhờ chế độ TỰ HIỆU CHUẨN (AUTO ZERO), giúp giá trị chênh áp không bị lệch theo thời gian, duy trì môi trường áp suất dương/âm hoàn hảo.
CẢM BIẾN CHÊNH ÁP ỐNG GIÓ
Giám sát sự chênh lệch áp suất trong và ngoài ống gió để điều khiển quạt hút, hệ thống thông gió và điều hòa.
Sử dụng để báo hiệu lọc bẩn (Filter Clogging), tối ưu hóa hiệu suất hệ thống và tiết kiệm năng lượng.
Có các dải đo phù hợp với công suất quạt lớn như 0-2500 Pa.
CẢM BIẾN CHÊNH ÁP GIÓ CẦU THANG
Dùng để báo chênh lệch áp suất trong cầu thang bộ tòa nhà, đảm bảo áp suất dương (thông thường ~ 50 Pa) để ngăn khói xâm nhập trong trường hợp khẩn cấp.
Các dải đo thường dùng bao gồm: 0-50 Pa, 0-100 Pa.
CẢM BIẾN CHÊNH ÁP GIÓ CHÂN KHÔNG
Đo áp suất âm (áp suất hút ngược) để tạo áp âm trong buồng kín hoặc các khu vực cần kiểm soát khí thải.
Bao gồm các dải đo âm như: -50 Pa, -100 Pa, -1000 Pa.
HƯỚNG DẪN ĐẤU NỐI CẢM BIẾN CHÊNH ÁP PRODUAL PEL 2500-MZ CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Dòng cảm biến chênh áp PRODUAL PEL 2500-MZ được thiết kế để dễ dàng tích hợp và cấu hình, đặc biệt cho các kỹ sư và người vận hành hệ thống.
Hướng dẫn Cấp Nguồn
Cảm biến chênh áp PRODUAL PEL2500-MZ sử dụng nguồn điện 24VDC.
Để cấp nguồn, chúng ta chỉ cần chuẩn bị bộ nguồn 24VDC tương ứng. Dây đỏ (24V) đấu vào cổng 24V, còn dây xanh (0V) đấu vào cổng 0V. Như vậy là hoàn tất phần cấp nguồn.
Model PEL 2500-MZ không có màn hình hiển thị, nên để xem được giá trị chúng ta cần sử dụng tín hiệu ngõ ra Analog của cảm biến.
Trong trường hợp ứng dụng yêu cầu quan sát trực tiếp giá trị chênh áp tại hiện trường hoặc kết nối truyền thông số về hệ BMS/PLC, người dùng có thể tham khảo phiên bản nâng cấp của dòng PEL 2500-MZ.
PEL 2500-MZ-N: Là phiên bản có màn hình LCD hiển thị trực tiếp giá trị chênh áp trên cảm biến, giúp kỹ sư dễ dàng theo dõi, cân chỉnh và kiểm tra hệ thống ngay tại vị trí lắp đặt mà không cần bộ điều khiển trung gian.

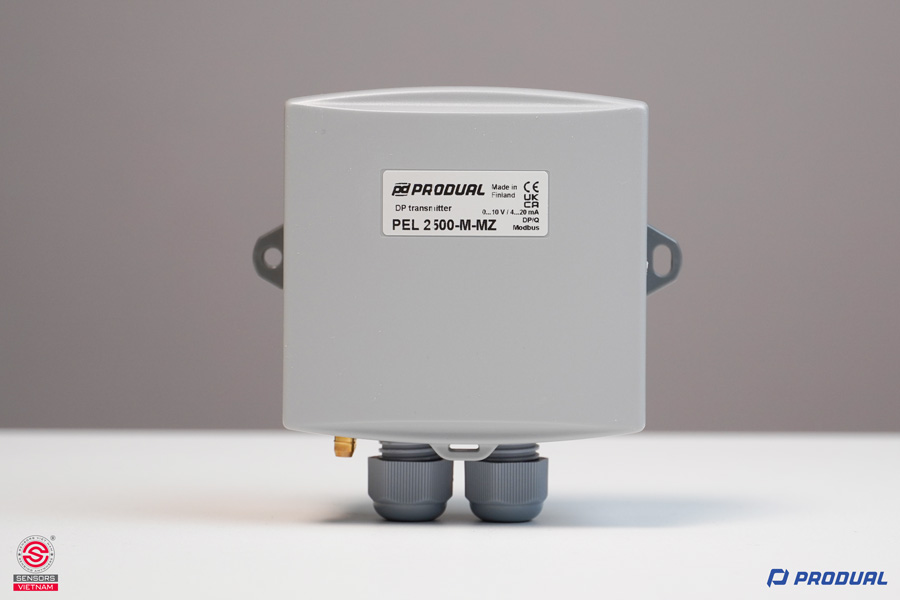

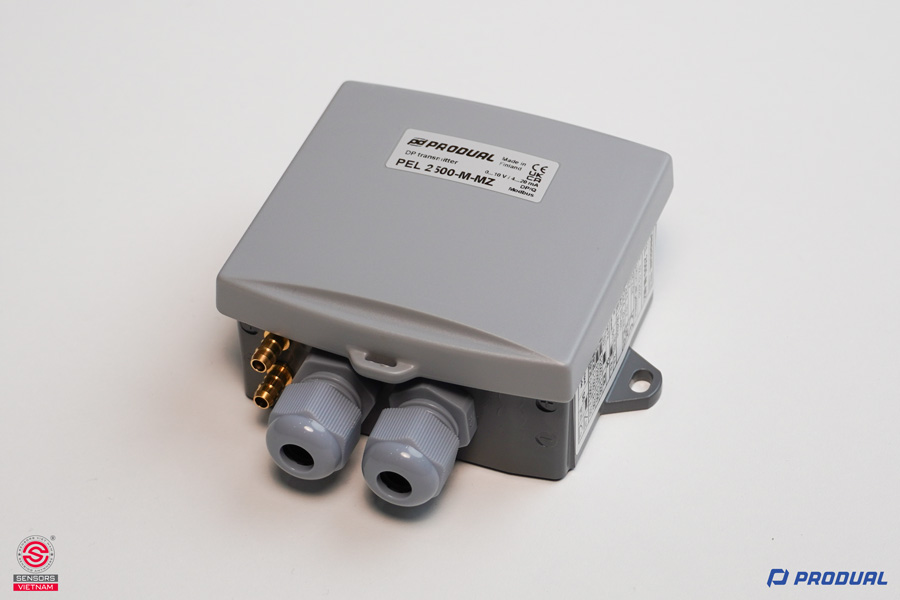

PEL 2500-M-MZ và PEL 2500-M-MZ-N: Phiên bản hỗ trợ truyền thông Modbus RTU qua RS485, cho phép kết nối trực tiếp với hệ thống BMS, PLC, SCADA để giám sát, ghi log dữ liệu và điều khiển tập trung trong các tòa nhà thông minh, phòng sạch và hệ HVAC quy mô lớn.
Việc lựa chọn Analog, có màn hình hay phiên bản Modbus RTU sẽ phụ thuộc vào yêu cầu vận hành, mức độ giám sát và kiến trúc hệ thống điều khiển của từng công trình.

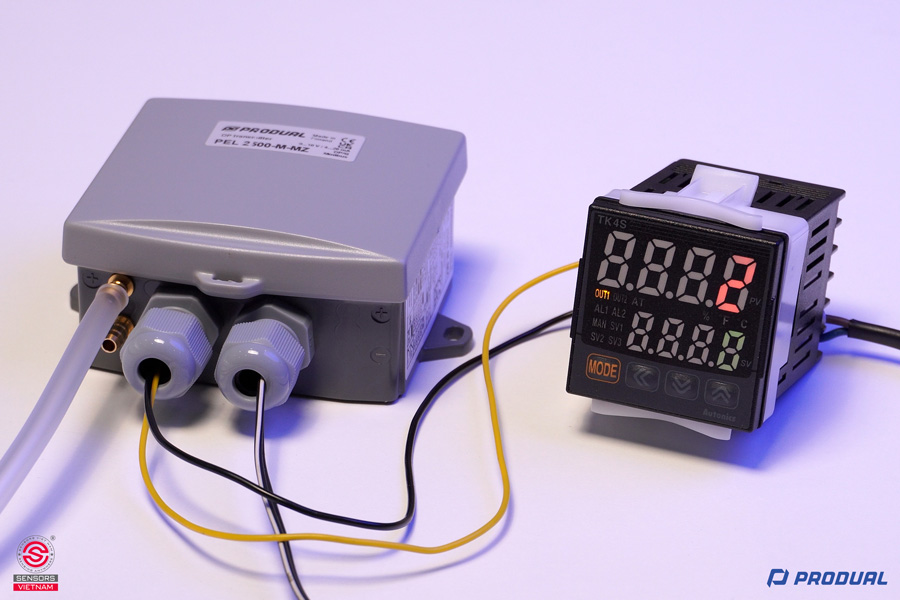

Sử dụng Tín hiệu Analog (4-20mA) với Bộ Điều Khiển
Sử dụng một bộ điều khiển có khả năng nhận tín hiệu 4-20mA hoặc 0-10VDC.
Cấp nguồn cho bộ điều khiển, sau đó đấu dây tín hiệu từ cảm biến vào cổng vào của bộ điều khiển.
Sau khi đấu dây xong, chúng ta phải cài đặt dải đo cho cảm biến (bằng jumper), sau đó cài đặt dải scale trên bộ điều khiển tương ứng với dải đo chênh áp đã chọn trên cảm biến.
Khi cấu hình xong, giá trị hiển thị trên bộ điều khiển sẽ trùng với giá trị đo của cảm biến.
