Cảm biến chênh áp gió BT-305 là thiết bị dùng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống để điều khiển quạt thông gió, quạt hút, tăng áp cầu thang.
Cảm biến chênh áp là dòng cảm biến đo áp suất thay vì đo áp suất tại một điểm, cảm biến sử dụng hai cổng lấy áp, thường ký hiệu là P+ (High) và P- (Low), sau đó xác định giá trị chênh áp giữa hai đầu.
Giá trị chênh áp được biểu thị theo công thức ΔP = P+ - P-, thường sử dụng đơn vị Pa trong các ứng dụng HVAC. Sau khi đo, cảm biến có thể chuyển đổi giá trị chênh áp thành tín hiệu 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền về PLC, DDC hoặc hệ thống BMS.
Trong hệ thống HVAC, cảm biến chênh áp được sử dụng phổ biến để đo chênh áp phòng sạch, giám sát áp suất phòng dương hoặc phòng âm, đo chênh áp qua bộ lọc AHU, giám sát đường ống gió và hệ thống tăng áp cầu thang.
Ví dụ, khi lắp cảm biến ở hai phía của bộ lọc AHU, cảm biến sẽ liên tục đo chênh lệch áp suất trước và sau bộ lọc. Khi bụi bẩn tích tụ làm tăng trở lực, chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ cảm biến để cảnh báo thời điểm cần vệ sinh hoặc thay bộ lọc.
Đối với phòng sạch, cảm biến chênh áp giúp giám sát sự khác biệt áp suất giữa phòng và hành lang hoặc giữa các khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi, chất ô nhiễm.
Các dải đo thường gặp trong HVAC gồm 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa và 0-1000 Pa. Trong đó, các dải thấp như 0-100 Pa thường được lựa chọn cho những ứng dụng cần giám sát chênh áp nhỏ như phòng sạch, phòng áp suất dương, phòng áp suất âm và một số hệ thống tăng áp.
Trong các hệ thống tự động hóa tòa nhà và kiểm soát quy trình công nghiệp, việc theo dõi sự chênh lệch áp suất không khí là yêu cầu bắt buộc để đảm bảo hiệu suất vận hành. BT-305 là transmitter chênh áp chuyên dụng thuộc dòng BT-3X5 của thương hiệu EMS Kontrol. Với tín hiệu ngõ ra analog 0-10V phổ biến, thiết bị cho phép truyền tải dữ liệu đo lường một cách chính xác về các bộ điều khiển trung tâm hoặc hệ thống giám sát từ xa.

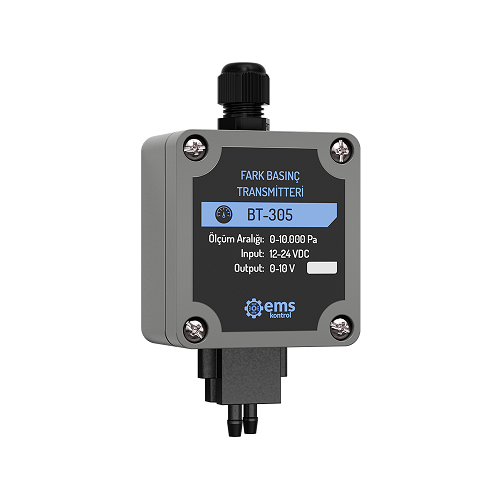

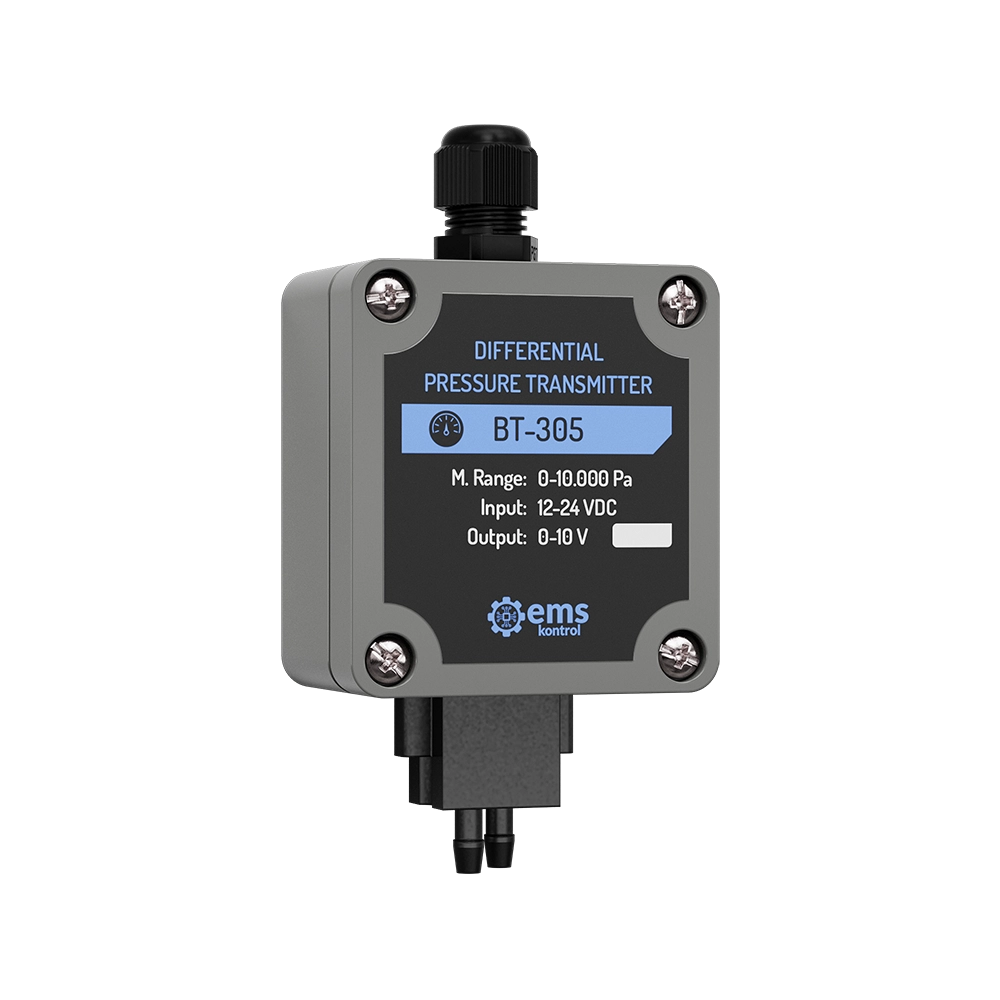

Cấu tạo và thiết kế công nghiệp của cảm biến chênh áp BT-305
BT-305 sở hữu thiết kế gọn nhẹ, bền bỉ, hướng đến sự tiện lợi trong lắp đặt và vận hành tại hiện trường:
- Kích thước vật lý: Thiết bị có chiều cao tổng thể 114 mm, chiều rộng 58 mm và độ sâu 35 mm.
- Vỏ bảo vệ IP67: Thân máy được cấu tạo từ nhựa cao cấp đạt chuẩn IP67, giúp bảo vệ linh kiện bên trong khỏi bụi và tia nước (lưu ý chuẩn này không bao gồm phần đầu dò cảm biến bên dưới).
- Lắp đặt linh hoạt: Thiết kế hướng đến sự tiện lợi, hỗ trợ gắn tường nhanh chóng với các lỗ chờ sẵn có khoảng cách tâm lỗ dọc là 64 mm và ngang là 28 mm.
- Kết nối đầu dò: Phía dưới thiết bị trang bị các đầu nối ống dẫn khí (+) và (-) để lấy tín hiệu chênh lệch áp suất từ môi trường cần đo.
Nguyên lý hoạt động của cảm biến chênh áp BT-305
BT-305 vận hành như một bộ truyền đổi tín hiệu đo lường tinh vi theo thời gian thực:
- Cơ chế đo: Thiết bị đo lường chính xác giá trị chênh lệch áp suất giữa hai điểm đo trong hệ thống.
- Cấp nguồn: Hoạt động ổn định với nguồn điện DC trong dải từ 12V đến 24V.
- Chuyển đổi tín hiệu: Giá trị áp suất thu thập được sẽ được bộ vi xử lý chuẩn hóa và chuyển đổi thành tín hiệu điện analog chuẩn 0-10V.
- Truyền tải: Tín hiệu này được đưa đến các terminal đầu ra để truyền về thiết bị hiển thị, bộ điều khiển PLC hoặc các hệ thống giám sát ở vị trí mong muốn.
Ưu điểm nổi bật của cảm biến chênh áp BT-305
- Độ chính xác vượt trội: Sai số đo lường cực thấp chỉ ở mức ± 0.5% với độ nhạy (Precision) đạt mức ± 10 Pa, đảm bảo dữ liệu đáng tin cậy cho các ứng dụng khắt khe.
- Vận hành bền bỉ: Được thiết kế để có tuổi thọ hoạt động lâu dài và tính ổn định cao trong nhiều môi trường công nghiệp.
- Tương thích cao: Ngõ ra 0-10V là tiêu chuẩn chung, giúp thiết bị dễ dàng kết nối với hầu hết các bộ điều khiển analog hiện nay.
- Tiêu chuẩn Châu Âu: Sản phẩm tuân thủ các chỉ thị về tương thích điện từ (EMC) và an toàn điện áp thấp (LVD).
Ứng dụng thực tế của transmitter chênh áp BT-305
Nhờ tính năng đo lường chuyên sâu, BT-305 là sự lựa chọn lý tưởng cho các lĩnh vực:
- Hệ thống HVAC: Kiểm soát chênh áp cầu thang, ống gió và hệ thống thông gió tòa nhà.
- Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và các phòng ấp trứng (Incubation rooms).
- Bảo quản thực phẩm: Giám sát môi trường kho lạnh và kho lưu trữ thực phẩm.
- Y tế và thí nghiệm: Sử dụng trong phòng sạch (Clean rooms) và các phòng thí nghiệm chuyên sâu.
Lưu ý lắp đặt và hiệu chuẩn an toàn của cảm biến chênh áp BT-305
Để thiết bị đạt độ bền và hiệu suất cao nhất, người dùng cần tuân thủ các hướng dẫn sau:
- Thời gian ổn định: Sau khi cấp nguồn, máy mất 30 giây để bắt đầu đo. Hãng khuyến cáo nên để máy trong môi trường cần đo ít nhất 5 phút trước khi lấy giá trị để đảm bảo độ chính xác cao nhất.
- Kết nối cáp: Nên sử dụng cáp bọc kim làm dây truyền tín hiệu để ngăn chặn các nhiễu điện từ từ môi trường bên ngoài.
- Bảo vệ thiết bị: Tránh để thiết bị tiếp xúc trực tiếp với các tác nhân như chất lỏng, nồng độ bụi quá cao hoặc nhiệt độ vượt quá dải cho phép từ -10°C đến +55°C.
- Quy trình hiệu chuẩn (Calibration): Chỉ thực hiện khi chắc chắn thiết bị đo sai lệch và phải đảm bảo không có dòng khí lưu thông bằng cách tháo các ống dẫn ở hai đầu đầu dò. Quá trình được thực hiện thông qua nút bấm "Calibration" trên bo mạch.
Thông số kỹ thuật của cảm biến chênh áp BT-305
- Dải đo chênh áp: 0-1.000 Pa/ 0-5.000 Pa/ 0-10.000 Pa
- Ngõ ra: 0-10V
- Độ nhạy: ± 10 Pa
- Độ chính xác: ± 0,5%
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
