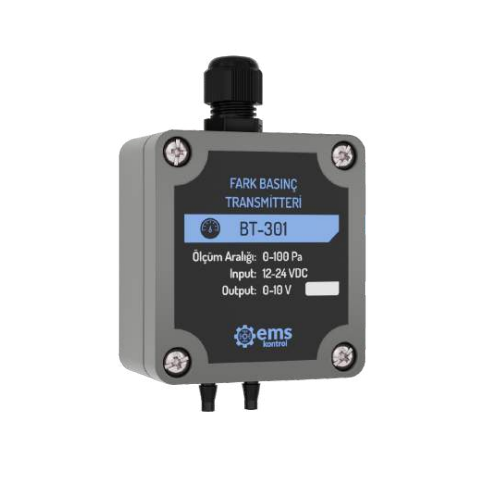

Cảm biến chênh áp BT-341 là thiết bị dùng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống để điều khiển quạt thông gió, quạt hút, tăng áp cầu thang.
Cảm biến chênh áp là dòng cảm biến đo áp suất thay vì đo áp suất tại một điểm, cảm biến sử dụng hai cổng lấy áp, thường ký hiệu là P+ (High) và P- (Low), sau đó xác định giá trị chênh áp giữa hai đầu.
Giá trị chênh áp được biểu thị theo công thức ΔP = P+ - P-, thường sử dụng đơn vị Pa trong các ứng dụng HVAC. Sau khi đo, cảm biến có thể chuyển đổi giá trị chênh áp thành tín hiệu 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền về PLC, DDC hoặc hệ thống BMS.
Trong hệ thống HVAC, cảm biến chênh áp được sử dụng phổ biến để đo chênh áp phòng sạch, giám sát áp suất phòng dương hoặc phòng âm, đo chênh áp qua bộ lọc AHU, giám sát đường ống gió và hệ thống tăng áp cầu thang.
Ví dụ, khi lắp cảm biến ở hai phía của bộ lọc AHU, cảm biến sẽ liên tục đo chênh lệch áp suất trước và sau bộ lọc. Khi bụi bẩn tích tụ làm tăng trở lực, chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ cảm biến để cảnh báo thời điểm cần vệ sinh hoặc thay bộ lọc.
Đối với phòng sạch, cảm biến chênh áp giúp giám sát sự khác biệt áp suất giữa phòng và hành lang hoặc giữa các khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi, chất ô nhiễm.
Các dải đo thường gặp trong HVAC gồm 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa và 0-1000 Pa. Trong đó, các dải thấp như 0-100 Pa thường được lựa chọn cho những ứng dụng cần giám sát chênh áp nhỏ như phòng sạch, phòng áp suất dương, phòng áp suất âm và một số hệ thống tăng áp.

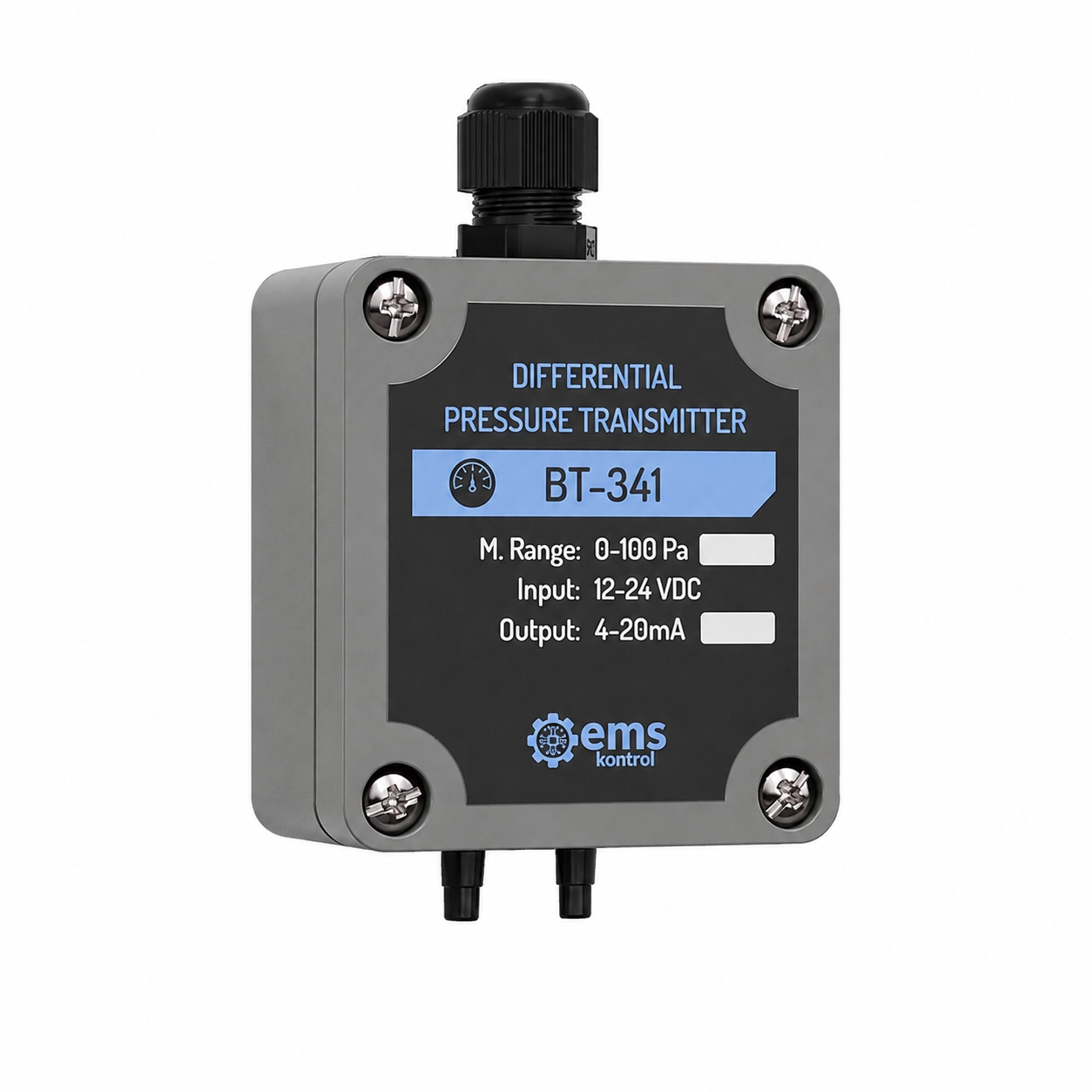

Cảm biến chênh áp BT-341 là transmitter chênh áp chuyên dụng thuộc dòng BT-3X1 của thương hiệu EMS Kontrol, giúp giám sát sự chênh lệch áp suất không khí giữa hai điểm là yếu tố then chốt để đảm bảo an toàn và hiệu suất vận hành. Với tín hiệu ngõ ra analog 4-20 mA ổn định, thiết bị cho phép truyền tải dữ liệu áp suất chính xác về các bộ điều khiển trung tâm hoặc hệ thống PLC ở khoảng cách xa.
Trong các hệ thống HVAC, phòng sạch, bệnh viện, phòng thí nghiệm và nhà máy sản xuất, việc kiểm soát chênh áp là một trong những yếu tố quan trọng quyết định chất lượng môi trường làm việc. Chỉ một sai lệch nhỏ về áp suất cũng có thể làm ảnh hưởng đến quá trình sản xuất, gây nhiễm chéo hoặc làm giảm hiệu quả của hệ thống lọc không khí. Chính vì vậy, cảm biến chênh áp BT-341 với dải đo 0-100 Pa và ngõ ra 4-20mA đang là lựa chọn được nhiều kỹ sư và nhà thầu HVAC tin tưởng sử dụng nhờ độ chính xác cao, hoạt động ổn định và dễ dàng tích hợp với các hệ thống điều khiển.
Cảm biến chênh áp BT-341 là gì?
BT-341 là cảm biến chênh áp chuyên dụng dùng để đo sự chênh lệch áp suất giữa hai điểm trong hệ thống thông gió hoặc điều hòa không khí. Thiết bị được thiết kế để đo các mức áp suất thấp với độ nhạy cao, phù hợp cho việc giám sát bộ lọc khí, phòng sạch, phòng mổ, phòng cách ly, buồng áp lực và hệ thống đường ống gió.
Model BT-341 có dải đo 0-100 Pa, sử dụng ngõ ra tín hiệu 4-20mA, cho phép kết nối trực tiếp với PLC, BMS, DDC hoặc các bộ điều khiển HVAC. Nhờ tín hiệu dòng điện, thiết bị truyền dữ liệu ổn định trên khoảng cách xa và ít bị ảnh hưởng bởi nhiễu điện từ.
Nguyên lý hoạt động của cảm biến chênh áp BT-341
Cảm biến BT-341 hoạt động bằng cách đo áp suất tại hai cổng áp suất riêng biệt. Khi xuất hiện sự chênh lệch giữa hai đầu đo, phần tử cảm biến sẽ chuyển đổi giá trị áp suất thành tín hiệu điện tương ứng và xuất ra dưới dạng 4-20mA.
Ví dụ, khi áp suất chênh lệch bằng 0 Pa, cảm biến sẽ xuất tín hiệu khoảng 4mA. Khi áp suất đạt 100 Pa, tín hiệu đầu ra sẽ tương ứng 20mA. PLC hoặc hệ thống BMS sẽ dựa trên tín hiệu này để hiển thị giá trị áp suất, điều khiển quạt, cảnh báo tắc lọc hoặc điều chỉnh áp suất phòng.
Nhờ nguyên lý đo liên tục theo thời gian thực, BT-341 giúp hệ thống phản ứng nhanh trước những thay đổi về áp suất, đảm bảo điều kiện vận hành luôn nằm trong giới hạn cho phép.
BT-341 sở hữu thiết kế gọn nhẹ, bền bỉ, hướng đến sự tiện lợi trong lắp đặt và vận hành tại hiện trường:
- Kích thước vật lý: Thiết bị có chiều cao tổng thể 96 mm, chiều rộng 58 mm và độ sâu 35 mm.
- Vỏ bảo vệ IP67: Thân máy được cấu tạo từ nhựa cao cấp đạt chuẩn IP67, giúp bảo vệ linh kiện bên trong khỏi bụi và tia nước (lưu ý chuẩn này không bao gồm phần cảm biến bên dưới).
- Lắp đặt linh hoạt: Thiết kế hướng đến sự tiện lợi (Easy Assembling), hỗ trợ gắn tường nhanh chóng với các phụ kiện đi kèm.
- Kết nối đầu dò: Phía dưới thiết bị trang bị hai đầu nối ống dẫn khí nhô ra để lấy tín hiệu chênh lệch áp suất từ môi trường cần đo.
Thiết bị BT-341 vận hành như một bộ truyền đổi tín hiệu đo lường tinh vi theo thời gian thực:
- Cơ chế đo: Thiết bị đo lường chính xác giá trị chênh lệch áp suất giữa hai điểm đo trong hệ thống.
- Cấp nguồn: Hoạt động ổn định với nguồn điện DC trong dải từ 12V đến 24V.
- Chuyển đổi tín hiệu: Giá trị áp suất thu thập được sẽ được bộ vi xử lý chuẩn hóa và chuyển đổi thành tín hiệu dòng điện analog chuẩn 4-20 mA.
- Truyền tải: Tín hiệu này được lấy từ các terminal đầu ra và truyền đến các hệ thống giám sát hoặc bộ điều khiển trung tâm ở vị trí mong muốn.
Vì sao nên chọn dải đo 0-100 Pa?
Dải đo 0-100 Pa là một trong những dải đo được sử dụng phổ biến nhất trong các hệ thống HVAC và phòng sạch vì phù hợp với đa số ứng dụng áp suất thấp.
Trong hệ thống lọc HEPA hoặc ULPA, cảm biến có thể theo dõi độ chênh áp trước và sau bộ lọc để đánh giá tình trạng tắc nghẽn. Khi chênh áp tăng vượt ngưỡng cho phép, bộ lọc cần được vệ sinh hoặc thay thế nhằm đảm bảo hiệu quả lọc và giảm tiêu hao điện năng.
Đối với phòng sạch, phòng mổ hoặc phòng cách ly, dải đo 0-100 Pa hoàn toàn đáp ứng yêu cầu kiểm soát áp suất dương hoặc áp suất âm theo tiêu chuẩn vận hành. Việc duy trì đúng chênh áp giúp ngăn ngừa bụi bẩn, vi khuẩn và các tác nhân gây ô nhiễm xâm nhập từ bên ngoài.
Ngoài ra, dải đo này cũng được sử dụng để giám sát lưu lượng gió thông qua các thiết bị đo lưu lượng kiểu Pitot hoặc Venturi trong hệ thống HVAC.
Ưu điểm của ngõ ra 4-20mA
BT-341 sử dụng tín hiệu analog 4-20mA, đây là chuẩn tín hiệu công nghiệp được sử dụng rộng rãi trong các hệ thống tự động hóa.
So với tín hiệu điện áp 0-10V, tín hiệu 4-20mA có khả năng truyền xa hơn mà không bị suy hao đáng kể. Đồng thời, tín hiệu dòng điện cũng có khả năng chống nhiễu tốt hơn, đặc biệt trong môi trường có nhiều biến tần, động cơ hoặc thiết bị công suất lớn.
Một ưu điểm khác là hệ thống điều khiển có thể dễ dàng phát hiện lỗi đứt dây tín hiệu khi dòng điện giảm xuống dưới mức 4mA, giúp nâng cao độ an toàn và độ tin cậy của toàn bộ hệ thống.
Ứng dụng của cảm biến chênh áp BT-341
BT-341 được sử dụng trong rất nhiều ứng dụng yêu cầu giám sát áp suất thấp với độ chính xác cao. Thiết bị thường được lắp đặt để giám sát chênh áp bộ lọc AHU, theo dõi áp suất phòng sạch, phòng mổ, phòng xét nghiệm, phòng cách ly, kiểm soát lưu lượng gió trong hệ thống HVAC, giám sát quạt cấp và quạt hút, theo dõi áp suất trong đường ống gió cũng như các hệ thống điều áp trong nhà máy điện tử, dược phẩm và thực phẩm.
Với thiết kế nhỏ gọn, lắp đặt đơn giản và khả năng hoạt động ổn định trong thời gian dài, BT-341 là giải pháp phù hợp cho cả các dự án mới và các công trình cải tạo.
Tại sao nên lựa chọn BT-341?
So với nhiều dòng cảm biến chênh áp trên thị trường, BT-341 mang lại sự cân bằng giữa độ chính xác, độ ổn định và chi phí đầu tư. Thiết bị đáp ứng tốt các yêu cầu của hệ thống HVAC hiện đại, dễ dàng tích hợp với PLC và BMS thông qua tín hiệu 4-20mA.
Đặc biệt, dải đo 0-100 Pa phù hợp với hầu hết các ứng dụng phòng sạch và giám sát bộ lọc, giúp giảm số lượng model cần tồn kho và thuận tiện cho việc bảo trì, thay thế trong quá trình vận hành.
SENSORS Việt Nam – Nhà cung cấp cảm biến chênh áp BT-341 chính hãng
SENSORS Việt Nam chuyên cung cấp cảm biến chênh áp BT-341 chính hãng với dải đo 0-100 Pa, ngõ ra 4-20mA, đáp ứng các yêu cầu của hệ thống HVAC, BMS, phòng sạch và tự động hóa tòa nhà. Sản phẩm được nhập khẩu chính hãng, đầy đủ chứng từ CO, CQ và được đội ngũ kỹ sư hỗ trợ tư vấn lựa chọn, hướng dẫn lắp đặt cũng như cấu hình phù hợp với từng dự án.
Nếu bạn đang tìm kiếm một giải pháp đo chênh áp ổn định, chính xác và dễ tích hợp cho hệ thống HVAC hoặc phòng sạch, BT-341 là lựa chọn đáng tin cậy giúp nâng cao hiệu quả vận hành và đảm bảo chất lượng môi trường theo đúng tiêu chuẩn kỹ thuật.Ưu điểm nổi bật của transmitter chênh áp BT-341
- Độ chính xác và Độ nhạy cao: Thiết bị đạt độ nhạy (Precision) ± 1 Pa và sai số đo lường chỉ ở mức ± 3%, đảm bảo dữ liệu đáng tin cậy cho các ứng dụng khắt khe.
- Vận hành bền bỉ: Được thiết kế để có tuổi thọ hoạt động lâu dài (Long Operating Life) và tính ổn định cao.
- Chống nhiễu tốt: Việc sử dụng ngõ ra 4-20 mA kết hợp với khuyến nghị sử dụng cáp bọc kim giúp ngăn chặn nhiễu điện từ từ môi trường ngoài.
- Tiêu chuẩn Châu Âu: Sản phẩm đạt chứng nhận hợp chuẩn CE, tuân thủ các chỉ thị về tương thích điện từ (EMC) và an toàn điện áp thấp (LVD).
5. Ứng dụng thực tế của transmitter chênh áp BT-341
Nhờ tính năng đo lường chuyên sâu, BT-341 là sự lựa chọn lý tưởng cho các lĩnh vực:
- Hệ thống HVAC: Kiểm soát chênh áp trong đường ống thông gió và điều hòa không khí.
- Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và các phòng ấp trứng.
- Bảo quản thực phẩm: Giám sát môi trường kho lạnh và kho lưu trữ thực phẩm.
- Y tế và thí nghiệm: Sử dụng trong phòng sạch và các phòng thí nghiệm chuyên sâu.
Thông số kỹ thuật chi tiết của transmitter chênh áp BT-341
- Dải đo chênh áp: 0-100 Pa hoặc tùy chọn các dải khác khi đặt hàng như (-500)-(+500) Pa, 0-125 Pa / (-125)-(+125) Pa
- Ngõ ra: 4-20mA
- Độ sai số: ± 3%
- Độ nhạy: ± 1 Pa
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
- Chứng chỉ CO/CQ
- Bảo hành 12-24 tháng cho dự án
