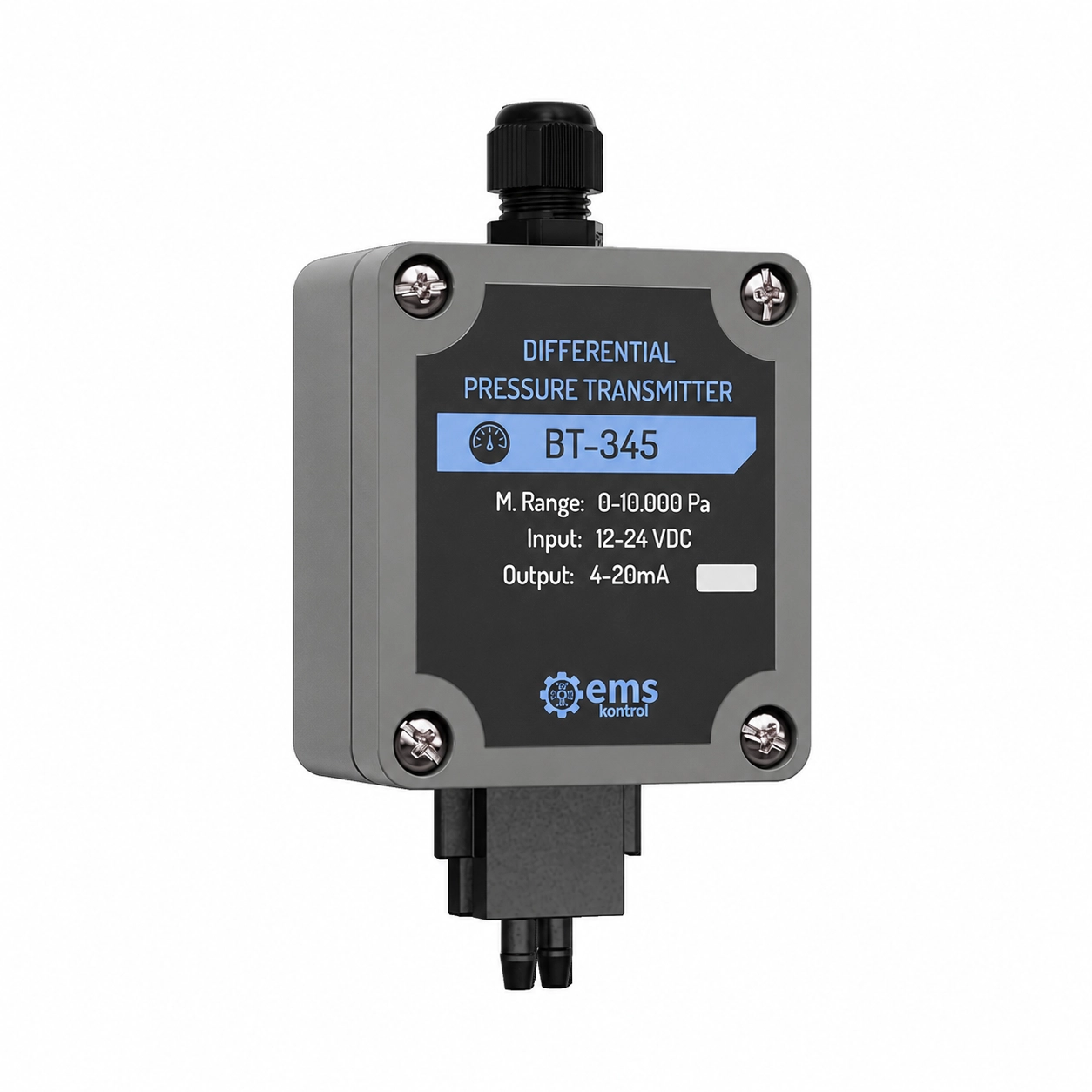

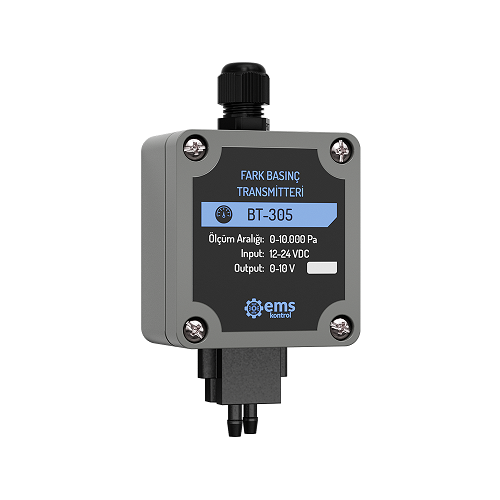

CẢM BIẾN CHÊNH ÁP BT-345 (4-20mA)

Cảm biến chênh áp gió BT-345 ngõ ra 4-20mA là thiết bị dùng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống để điều khiển quạt thông gió, quạt hút, tăng áp cầu thang.

Cảm biến chênh áp là dòng cảm biến đo áp suất thay vì đo áp suất tại một điểm, cảm biến sử dụng hai cổng lấy áp, thường ký hiệu là P+ (High) và P- (Low), sau đó xác định giá trị chênh áp giữa hai đầu.

Giá trị chênh áp được biểu thị theo công thức ΔP = P+ - P-, thường sử dụng đơn vị Pa trong các ứng dụng HVAC. Sau khi đo, cảm biến có thể chuyển đổi giá trị chênh áp thành tín hiệu 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền về PLC, DDC hoặc hệ thống BMS.

Trong hệ thống HVAC, cảm biến chênh áp được sử dụng phổ biến để đo chênh áp phòng sạch, giám sát áp suất phòng dương hoặc phòng âm, đo chênh áp qua bộ lọc AHU, giám sát đường ống gió và hệ thống tăng áp cầu thang.

Ví dụ, khi lắp cảm biến ở hai phía của bộ lọc AHU, cảm biến sẽ liên tục đo chênh lệch áp suất trước và sau bộ lọc. Khi bụi bẩn tích tụ làm tăng trở lực, chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ cảm biến để cảnh báo thời điểm cần vệ sinh hoặc thay bộ lọc.

Đối với phòng sạch, cảm biến chênh áp giúp giám sát sự khác biệt áp suất giữa phòng và hành lang hoặc giữa các khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi, chất ô nhiễm.

Các dải đo thường gặp trong HVAC gồm 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa và 0-1000 Pa. Trong đó, các dải thấp như 0-100 Pa thường được lựa chọn cho những ứng dụng cần giám sát chênh áp nhỏ như phòng sạch, phòng áp suất dương, phòng áp suất âm và một số hệ thống tăng áp.

Trong các hệ thống quản lý tòa nhà (BMS) và điều khiển công nghiệp hiện đại, việc giám sát sự chênh lệch áp suất không khí là yếu tố then chốt để đảm bảo an toàn vận hành và chất lượng môi trường. BT-345 là transmitter chênh áp (Differential Pressure Transmitter) chuyên dụng đến từ thương hiệu EMS Kontrol. Với tín hiệu ngõ ra 4-20 mA ổn định, thiết bị cho phép truyền tải dữ liệu áp suất một cách chính xác về các bộ điều khiển trung tâm hoặc hệ thống PLC ở khoảng cách xa.

Cấu tạo và thiết kế công nghiệp của cảm biến chênh áp BT-345

Sản phẩm sở hữu thiết kế gọn nhẹ, chắc chắn, tối ưu cho việc lắp đặt thực tế tại hiện trường:

• Kích thước vật lý: Thiết bị có chiều cao 114 mm, chiều rộng 58 mm và độ sâu 35 mm.
• Vỏ bảo vệ IP67: Thân máy được cấu tạo từ nhựa cao cấp đạt chuẩn IP67, giúp bảo vệ linh kiện bên trong khỏi bụi và tia nước (lưu ý chuẩn này không bao gồm phần cảm biến bên dưới).
• Lắp đặt linh hoạt: Thiết kế hướng đến sự tiện lợi, hỗ trợ gắn tường nhanh chóng với các lỗ chờ sẵn có khoảng cách tâm lỗ dọc là 64 mm và ngang là 28 mm.
• Kết nối đầu dò: Phía dưới thiết bị trang bị các đầu nối ống dẫn khí (+) và (-) để lấy tín hiệu chênh lệch áp suất từ môi trường cần đo.

Nguyên lý hoạt động của transmitter chênh áp BT-345

Transmitter chênh áp BT-345 vận hành như một bộ truyền đổi tín hiệu đo lường tinh vi:

• Cơ chế đo: Thiết bị đo lường chính xác giá trị chênh lệch áp suất giữa hai điểm đo trong hệ thống.
• Cấp nguồn: Hoạt động ổn định với nguồn điện DC trong dải từ 12V đến 24V.
• Chuyển đổi tín hiệu: Giá trị áp suất thu thập được sẽ được bộ vi xử lý chuẩn hóa và chuyển đổi thành tín hiệu dòng điện analog 4-20 mA.
• Truyền tải: Tín hiệu này được đưa đến các terminal đầu ra để truyền về thiết bị hiển thị, bộ điều khiển trung tâm hoặc các hệ thống giám sát từ xa.

Ưu điểm nổi bật của cảm biến chênh áp BT-345

• Độ chính xác vượt trội: Sai số đo lường cực thấp chỉ ở mức ± 0.5% với độ nhạy đạt mức ± 10 Pa, đảm bảo dữ liệu đáng tin cậy cho các ứng dụng khắt khe.
• Vận hành bền bỉ: Được thiết kế để có tuổi thọ hoạt động lâu dài và tính ổn định cao trong nhiều môi trường công nghiệp.
• Chống nhiễu tốt: Ngõ ra dòng 4-20 mA có khả năng truyền tín hiệu đi xa mà không bị suy hao, kết hợp với khuyến nghị sử dụng cáp bọc kim giúp ngăn chặn nhiễu điện từ.
• Tiêu chuẩn Châu Âu: Sản phẩm đạt chứng nhận hợp chuẩn CE, tuân thủ các chỉ thị về tương thích điện từ (EMC 2014/30/EU) và an toàn điện áp thấp (LVD 2014/35/EU).

Ứng dụng thực tế của cảm biến chênh áp BT-345

Nhờ tính năng đo lường chuyên sâu, BT-345 là sự lựa chọn lý tưởng cho:

• Hệ thống HVAC: Kiểm soát chênh áp cầu thang, ống gió và hệ thống thông gió tòa nhà.
• Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và các phòng ấp trứng (Incubation rooms).
• Bảo quản thực phẩm: Giám sát môi trường kho lạnh và kho lưu trữ thực phẩm.
• Y tế và Thí nghiệm: Sử dụng trong phòng sạch (Clean rooms) và các phòng thí nghiệm chuyên sâu.
• Công nghiệp: Lắp đặt trong các tủ điều hòa không khí (Air Conditioning Cabinets).

Lưu ý lắp đặt và hiệu chuẩn an toàn của cảm biến chênh áp BT-345

Để thiết bị đạt độ bền và hiệu suất cao nhất, người dùng cần tuân thủ các hướng dẫn,:

• Thời gian ổn định: Sau khi cấp nguồn, máy mất 30 giây để bắt đầu đo. Hãng khuyến cáo nên để máy trong môi trường ít nhất 5 phút trước khi lấy giá trị đo để đảm bảo độ chính xác cao nhất.
• Kết nối cáp: Nên sử dụng cáp bọc kim (shielded cable) làm dây truyền tín hiệu để ngăn chặn các nhiễu điện từ từ môi trường bên ngoài.
• Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với các tác nhân như chất lỏng, nồng độ bụi quá cao hoặc nhiệt độ cực hạn.
• Quy trình hiệu chuẩn: Chỉ thực hiện khi chắc chắn thiết bị đo sai lệch và phải đảm bảo không có dòng khí lưu thông (tháo các ống dẫn ở đầu dò probe). Quá trình được thực hiện thông qua nút bấm "Calibration" trên bo mạch.

Thông số kỹ thuật của cảm biến chênh áp BT-345

• Dải đo chênh áp: 0-1.000 Pa/ 0-5.000 Pa/ 0-10.000 Pa
• Ngõ ra: 4-20mA
• Độ nhạy: ± 10 Pa
• Độ chính xác: ± 0,5%

• Nhiệt độ vận hành: -10°C đến +55°C
• Nguồn cấp 12-24VDC
• Xuất xứ EMS/Turkey
