Cảm biến chênh áp gió BT-361 là thiết bị dùng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống để điều khiển quạt thông gió, quạt hút, tăng áp cầu thang.
Cảm biến chênh áp là dòng cảm biến đo áp suất thay vì đo áp suất tại một điểm, cảm biến sử dụng hai cổng lấy áp, thường ký hiệu là P+ (High) và P- (Low), sau đó xác định giá trị chênh áp giữa hai đầu.
Giá trị chênh áp được biểu thị theo công thức ΔP = P+ - P-, thường sử dụng đơn vị Pa trong các ứng dụng HVAC. Sau khi đo, cảm biến có thể chuyển đổi giá trị chênh áp thành tín hiệu 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền về PLC, DDC hoặc hệ thống BMS.
Trong hệ thống HVAC, cảm biến chênh áp được sử dụng phổ biến để đo chênh áp phòng sạch, giám sát áp suất phòng dương hoặc phòng âm, đo chênh áp qua bộ lọc AHU, giám sát đường ống gió và hệ thống tăng áp cầu thang.
Ví dụ, khi lắp cảm biến ở hai phía của bộ lọc AHU, cảm biến sẽ liên tục đo chênh lệch áp suất trước và sau bộ lọc. Khi bụi bẩn tích tụ làm tăng trở lực, chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ cảm biến để cảnh báo thời điểm cần vệ sinh hoặc thay bộ lọc.
Đối với phòng sạch, cảm biến chênh áp giúp giám sát sự khác biệt áp suất giữa phòng và hành lang hoặc giữa các khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi, chất ô nhiễm.
Các dải đo thường gặp trong HVAC gồm 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa và 0-1000 Pa. Trong đó, các dải thấp như 0-100 Pa thường được lựa chọn cho những ứng dụng cần giám sát chênh áp nhỏ như phòng sạch, phòng áp suất dương, phòng áp suất âm và một số hệ thống tăng áp.

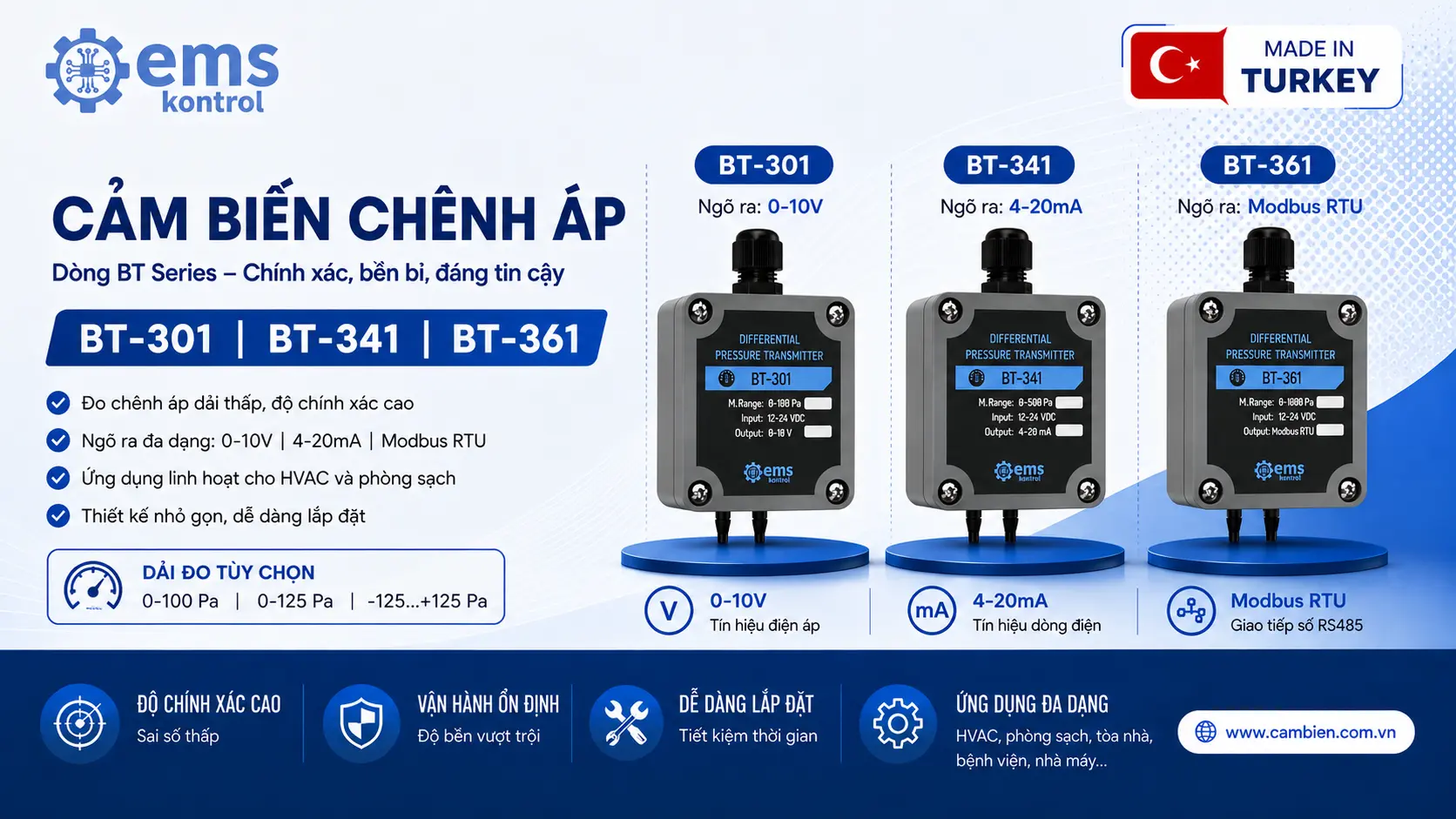

Trong các hệ thống quản lý tòa nhà (BMS) và tự động hóa công nghiệp hiện đại, việc số hóa dữ liệu đo lường là yếu tố then chốt để quản lý tập trung hiệu quả. BT-361 là bộ truyền đổi chênh áp (Differential Pressure Transmitter) cao cấp thuộc dòng BT-3X1 của thương hiệu EMS Kontrol. Khác với các dòng analog truyền thống, BT-361 sử dụng giao thức truyền thông Modbus RTU, giúp truyền tải giá trị áp suất chính xác tuyệt đối về hệ thống điều khiển mà không bị suy hao tín hiệu trên đường truyền dài.

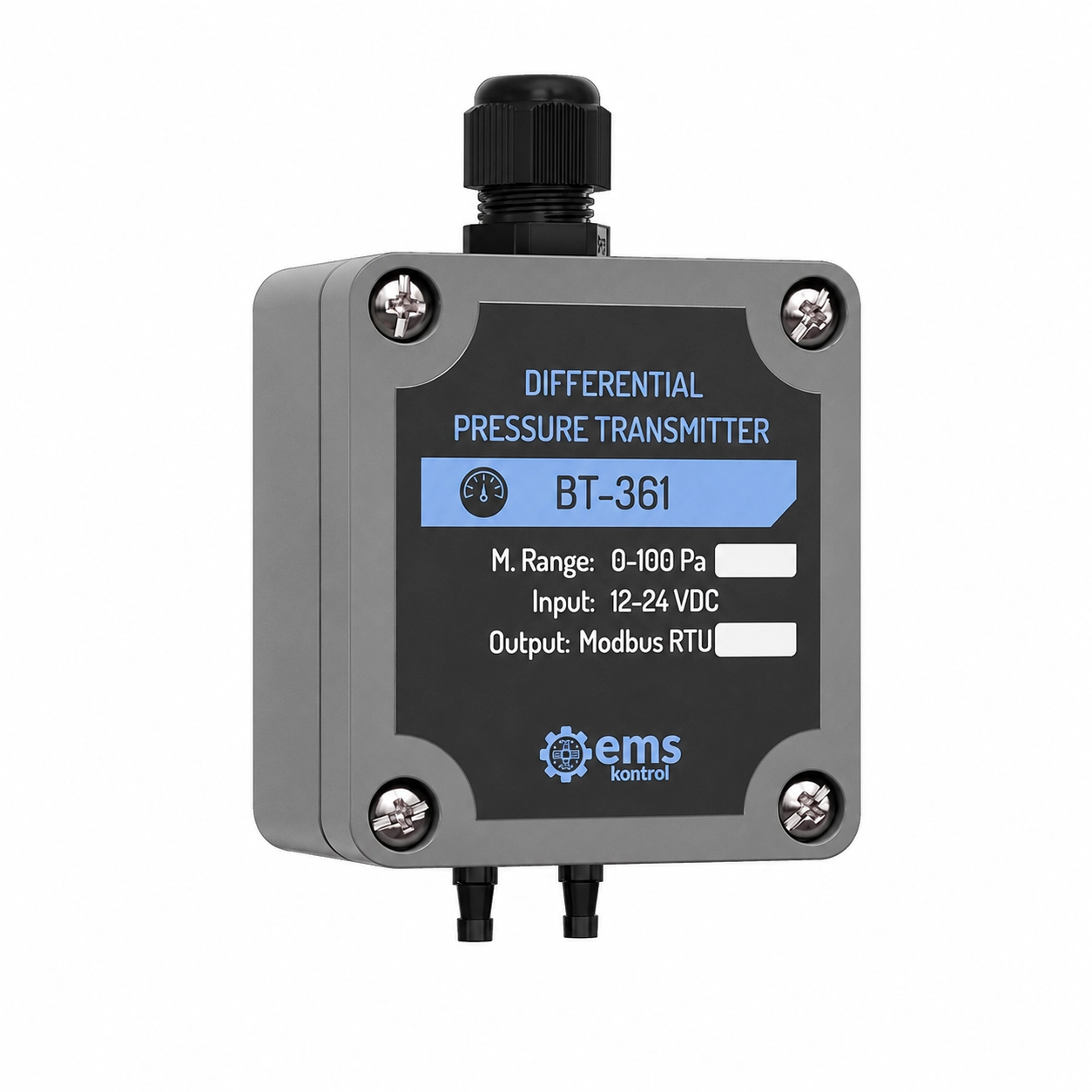

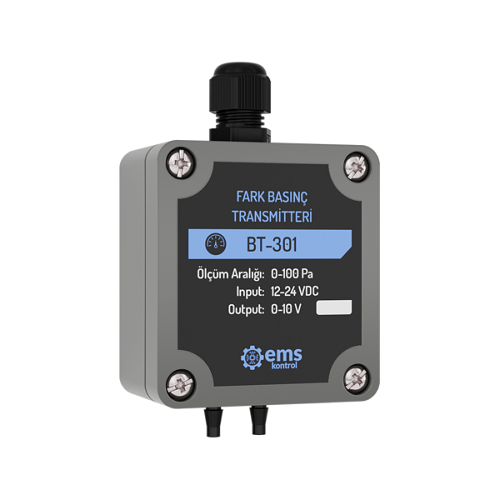

Cấu tạo và thiết kế công nghiệp của transmitter chênh áp BT-361
Sản phẩm được thiết kế để vận hành bền bỉ trong nhiều điều kiện môi trường khác nhau:
- Kích thước vật lý: Thiết bị có chiều cao tổng thể 96 mm, chiều rộng 58 mm và độ sâu 35 mm.
- Vỏ bảo vệ IP67: Thân máy làm bằng nhựa chuyên dụng đạt chuẩn IP67, mang lại khả năng kháng bụi và kháng nước vượt trội (lưu ý chuẩn này không bao gồm phần đầu dò cảm biến).
- Thiết kế thông minh: Thiết bị sở hữu kiểu dáng công nghiệp chắc chắn, hỗ trợ lắp ráp dễ dàng giúp tiết kiệm thời gian thi công.

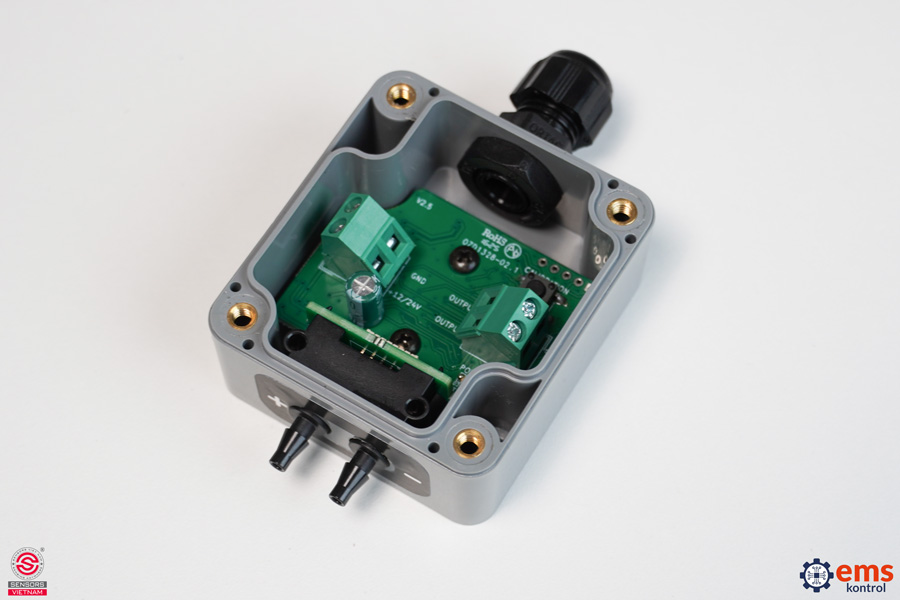

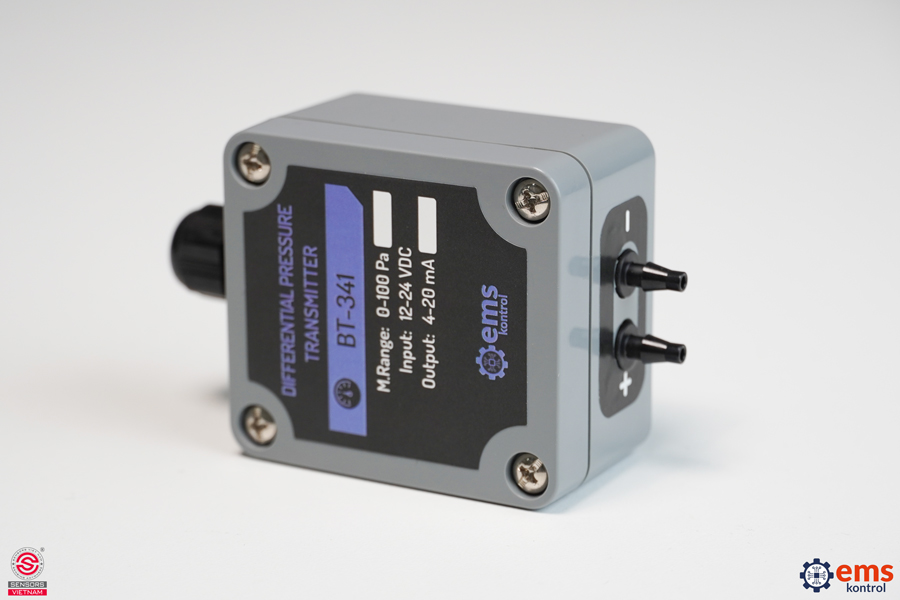

- Kết nối đầu dò: Phía dưới trang bị hai đầu nối ống dẫn khí nhô ra để tiếp nhận tín hiệu chênh lệch áp suất giữa hai điểm đo.
Nguyên lý hoạt động và truyền thông Kỹ thuật số của cảm biến chênh áp BT-361
BT-361 hoạt động dựa trên nguyên lý đo lường chính xác sự chênh lệch áp suất và mã hóa dữ liệu sang dạng số:
- Nguồn cấp: Thiết bị vận hành ổn định trong dải điện áp từ 12 V DC đến 24 V DC.
- Giao thức Modbus RTU: Theo mặc định, thiết bị sử dụng Slave ID là 86, Baud rate 9600, Stop bit 1 và Parity là NONE.
- Quản lý dữ liệu: Giá trị chênh lệch áp suất đo được được lưu giữ tại Holding Register địa chỉ 2 (40003).
- Tùy biến cấu hình: Người dùng có thể thay đổi Slave ID và Baud rate thông qua các thanh ghi địa chỉ 0 (40001) và 1 (40002) để phù hợp với mạng lưới hiện có.
Ưu điểm nổi bật của cảm biến chênh áp BT-361
- Độ chính xác cao: Thiết bị đạt độ nhạy (Precision) ± 1 Pa và sai số đo lường chỉ ở mức ± 3%, đảm bảo dữ liệu đáng tin cậy cho các hệ thống giám sát khắt khe.
- Tích hợp hệ thống mạnh mẽ: Khả năng kết nối Modbus RTU cho phép gắn nhiều cảm biến trên cùng một đường truyền RS485, giảm thiểu tối đa chi phí dây dẫn.
- Vận hành lâu dài: Được thiết kế cho vòng đời hoạt động dài (Long Operating Life), giảm chi phí bảo trì và thay thế.
- Khôi phục cài đặt dễ dàng: Nếu cần reset Slave ID hoặc Baud rate về mặc định, người dùng chỉ cần nhấn và giữ nút "Calibration" trong khoảng 30 giây cho đến khi đèn LED Status tắt.
Ứng dụng thực tế của cảm biến chênh áp BT-361
Với tính năng đo lường chuyên sâu và ngõ ra kỹ thuật số, BT-361 là sự lựa chọn lý tưởng cho:
- Hệ thống HVAC: Kiểm soát chênh áp cầu thang, đường ống gió và thông gió tòa nhà.
- Phòng sạch & Thí nghiệm: Đảm bảo duy trì áp suất theo tiêu chuẩn y tế và nghiên cứu.
- Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và các phòng ấp trứng.
- Bảo quản thực phẩm: Giám sát môi trường kho lạnh và kho lưu trữ thực phẩm.
Lưu ý lắp đặt và sử dụng an toàn của transmitter chênh áp BT-361
Để thiết bị đạt hiệu suất và độ bền cao nhất, người dùng cần lưu ý:
- Thời gian ổn định: Sau khi cấp nguồn 30 giây máy mới bắt đầu đo, nhưng hãng khuyến cáo nên để máy trong môi trường đo ít nhất 5 phút để có giá trị ổn định nhất.
- Kết nối cáp: Nên sử dụng cáp bọc kim (shielded cable) làm dây truyền thông để ngăn chặn nhiễu từ các yếu tố bên ngoài ảnh hưởng đến tín hiệu.
- Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với chất lỏng, nồng độ bụi cực cao hoặc nhiệt độ vượt quá dải từ -10°C đến +55°C.
- An toàn điện: Luôn ngắt nguồn điện khi không sử dụng thiết bị trong thời gian dài và không gây áp lực hoặc làm kẹt dây cáp.
- Bảo hành: Sản phẩm được bảo hành 2 năm đối với các lỗi sản xuất. Các hư hỏng do tác động vật lý hoặc sử dụng sai quy cách sẽ không được bảo hành
Thông số kỹ thuật của cảm biến chênh áp BT-361
- Dải đo chênh áp: 0-100 Pa / 0-125 Pa / ±125 Pa / ±500 Pa
- Ngõ ra: MODBUS RTU
- Độ sai số: ± 3%
- Độ nhạy: ± 1 Pa
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
