Cảm biến chênh áp gió BT-345 Modbus RTU là thiết bị dùng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau trong hệ thống để điều khiển quạt thông gió, quạt hút, tăng áp cầu thang.
Cảm biến chênh áp là dòng cảm biến đo áp suất thay vì đo áp suất tại một điểm, cảm biến sử dụng hai cổng lấy áp, thường ký hiệu là P+ (High) và P- (Low), sau đó xác định giá trị chênh áp giữa hai đầu.
Giá trị chênh áp được biểu thị theo công thức ΔP = P+ - P-, thường sử dụng đơn vị Pa trong các ứng dụng HVAC. Sau khi đo, cảm biến có thể chuyển đổi giá trị chênh áp thành tín hiệu 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền về PLC, DDC hoặc hệ thống BMS.
Trong hệ thống HVAC, cảm biến chênh áp được sử dụng phổ biến để đo chênh áp phòng sạch, giám sát áp suất phòng dương hoặc phòng âm, đo chênh áp qua bộ lọc AHU, giám sát đường ống gió và hệ thống tăng áp cầu thang.
Ví dụ, khi lắp cảm biến ở hai phía của bộ lọc AHU, cảm biến sẽ liên tục đo chênh lệch áp suất trước và sau bộ lọc. Khi bụi bẩn tích tụ làm tăng trở lực, chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ cảm biến để cảnh báo thời điểm cần vệ sinh hoặc thay bộ lọc.
Đối với phòng sạch, cảm biến chênh áp giúp giám sát sự khác biệt áp suất giữa phòng và hành lang hoặc giữa các khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi, chất ô nhiễm.
Các dải đo thường gặp trong HVAC gồm 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa và 0-1000 Pa. Trong đó, các dải thấp như 0-100 Pa thường được lựa chọn cho những ứng dụng cần giám sát chênh áp nhỏ như phòng sạch, phòng áp suất dương, phòng áp suất âm và một số hệ thống tăng áp.

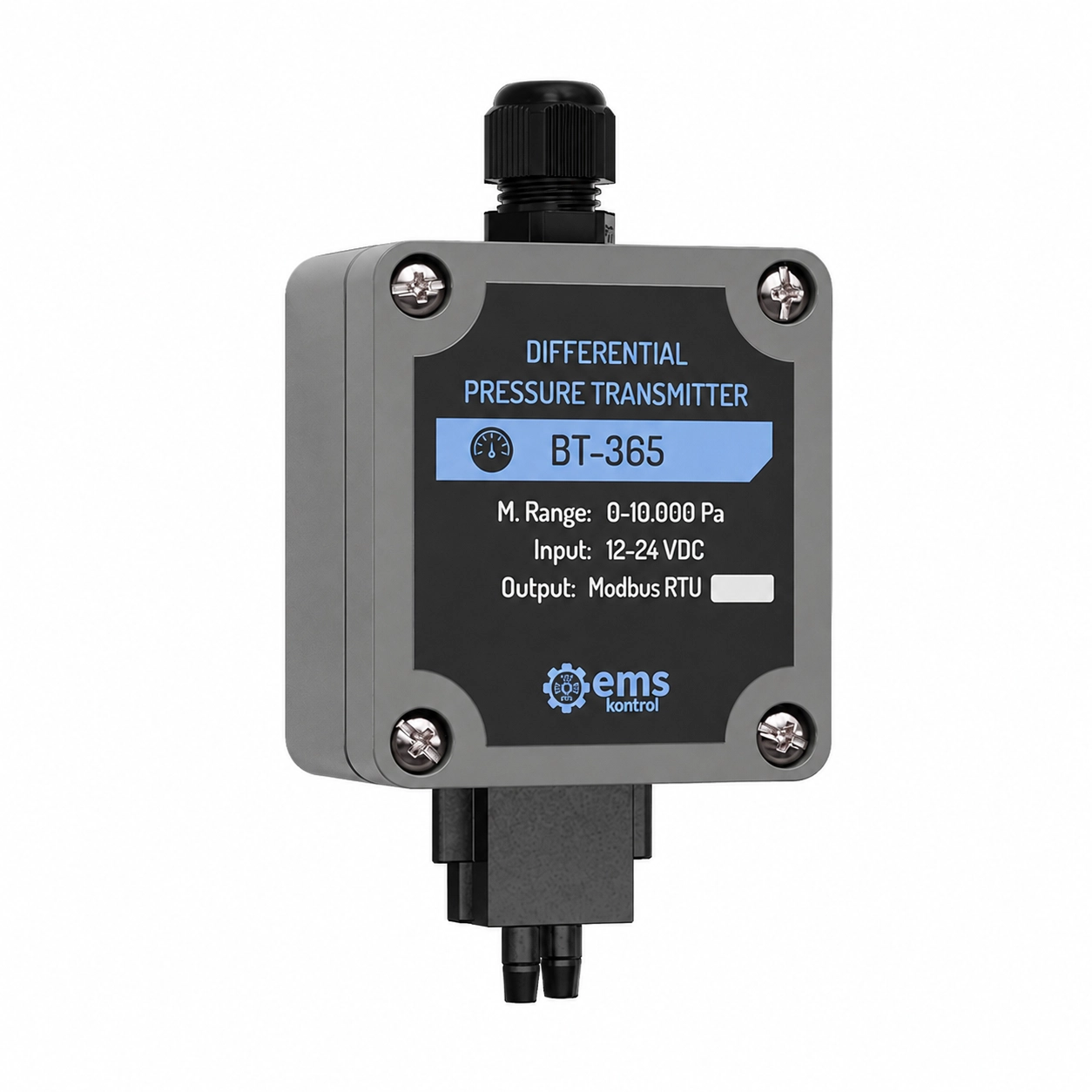

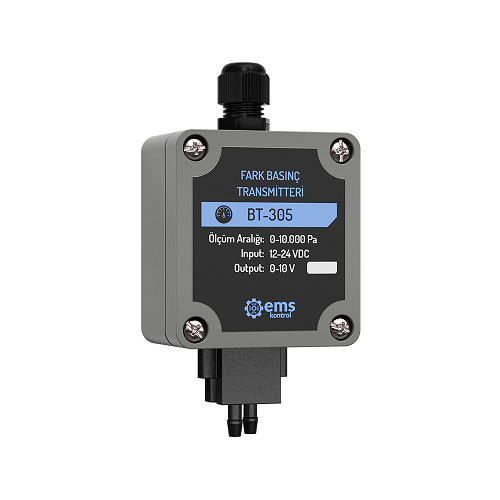

BT-365 là transmitter chênh áp thuộc dòng BT-3X5 của hãng EMS Kontrol. Điểm khác biệt cốt lõi của model này chính là ngõ ra truyền thông Modbus RTU, cho phép truyền tải dữ liệu áp suất một cách chính xác và ổn định về các bộ điều khiển trung tâm (PLC) hoặc hệ thống SCADA/BMS mà không bị suy hao tín hiệu như các dòng analog truyền thống.
Cấu tạo và thiết kế công nghiệp của cảm biến chênh áp BT-365
Thiết kế của BT-365 chú trọng vào sự bền bỉ và tính linh hoạt trong lắp đặt hiện trường:
- Kích thước tổng thể: Thiết bị có chiều cao (A) 114 mm, chiều rộng (B) 58 mm và độ sâu (C) 35 mm.
- Vỏ bảo vệ IP67: Thân máy làm từ nhựa chuyên dụng đạt cấp bảo vệ IP67, giúp chống bụi và kháng nước hiệu quả (lưu ý cấp bảo vệ này không bao gồm phần cảm biến bên dưới).
- Đầu dò áp suất: Thiết bị có hai đầu nối ống dẫn khí phía dưới để lấy tín hiệu chênh lệch áp suất giữa hai điểm đo.
- Thiết kế gắn tường: Khoảng cách các lỗ bắt vít lắp đặt được thiết kế tiêu chuẩn (b=28 mm, c=28 mm) giúp việc lắp ráp trở nên dễ dàng.
Nguyên lý hoạt động và truyền thông Modbus của cảm biến chênh áp BT-365
BT-365 vận hành như một thiết bị đo lường và xử lý dữ liệu kỹ thuật số thông minh:
- Cơ chế đo: Thiết bị đo chính xác sự chênh lệch áp suất giữa hai điểm đo và hoạt động ổn định với nguồn cấp từ 12 V DC đến 24 V DC.
- Truyền thông Modbus RTU: Dữ liệu áp suất được số hóa và truyền tải qua giao tiếp RS485.
- Thông số mặc định: Thiết bị có Slave ID mặc định là 86, Baud rate 9600, Stop bit 1 và Parity NONE.
- Quản lý dữ liệu: Giá trị chênh áp thực tế được lưu giữ tại Holding Register địa chỉ 2 (40003), giúp các bộ điều khiển truy xuất dữ liệu liên tục. Người dùng cũng có thể thay đổi Slave ID và Baud rate thông qua các thanh ghi địa chỉ 0 (40001) và 1 (40002).
Ưu điểm nổi bật của cảm biến chênh áp BT-365
- Độ chính xác và Độ nhạy cao: Sai số đo lường cực thấp chỉ ở mức ± 0.5% với độ nhạy đạt mức ± 10 Pa, đảm bảo dữ liệu đáng tin cậy cho các báo cáo kỹ thuật.
- Tích hợp hệ thống mạnh mẽ: Ngõ ra Modbus RTU giúp kết nối hàng loạt cảm biến trên cùng một đường truyền RS485, tiết kiệm đáng kể chi phí dây dẫn và hạ tầng.
- Tuổi thọ vận hành lâu dài: Được thiết kế để hoạt động ổn định trong thời gian dài (Long Operating Life).
- Khả năng Reset linh hoạt: Trong trường hợp quên thông tin cấu hình, người dùng có thể nhấn giữ nút “Calibration” trong 30 giây để đưa Slave ID và Baud rate về giá trị mặc định.
Ứng dụng thực tế của cảm biến chênh áp BT-365
Sản phẩm được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật khắt khe:
- Hệ thống HVAC: Kiểm soát chênh áp trong đường ống gió và hệ thống thông gió tòa nhà.
- Trang trại gia cầm & Phòng ấp: Tự động hóa giám sát áp suất không khí trong chuồng trại.
- Kho lạnh & Bảo quản thực phẩm: Đảm bảo môi trường lưu trữ luôn ổn định.
- Phòng sạch & Thí nghiệm: Sử dụng trong các môi trường y tế yêu cầu tiêu chuẩn áp suất khắt khe.
Lưu ý lắp đặt và vận hành an toàn của cảm biến chênh áp BT-365
Để thiết bị đạt độ bền và hiệu suất cao nhất, cần tuân thủ các quy tắc sau:
- Thời gian ổn định: Sau khi cấp nguồn, thiết bị mất 30 giây để bắt đầu đo. Tuy nhiên, hãng khuyến cáo nên để máy trong môi trường ít nhất 5 phút để đạt được các giá trị đo ổn định nhất.
- Kết nối cáp: Khuyến khích sử dụng cáp bọc kim (shielded cable) làm dây truyền thông để ngăn chặn nhiễu điện từ từ môi trường ngoài ảnh hưởng đến tín hiệu.
- Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với các tác nhân như chất lỏng, bụi nồng độ quá cao hoặc nhiệt độ cực hạn ngoài dải cho phép.
- Hiệu chuẩn: Theo quy định của hãng, việc hiệu chuẩn áp suất qua nút bấm vật lý chủ yếu dành cho các dòng analog (0-10V/4-20mA). Với dòng Modbus BT-365, nút bấm này thường dùng để quản lý cấu hình truyền thông.
Thông số kỹ thuật của cảm biến chênh áp BT-365
- Dải đo chênh áp: 0-1.000 Pa/ 0-5.000 Pa/ 0-10.000 Pa
- Ngõ ra: MODBUS RTU
- Độ nhạy: ± 10 Pa
- Độ chính xác: ± 0,5%
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
