Trong các hệ thống quản lý tòa nhà (BMS) và điều khiển công nghiệp hiện đại, việc giám sát sự chênh lệch áp suất không khí là yếu tố then chốt để đảm bảo an toàn vận hành. BT-445 là transmitter chênh áp cao cấp tích hợp màn hình hiển thị, thuộc dòng BT-4X5 của hãng EMS Kontrol. Với tín hiệu ngõ ra 4-20 mA phổ biến, thiết bị cho phép truyền tải dữ liệu áp suất một cách ổn định và chính xác về bộ điều khiển trung tâm hoặc hệ thống PLC.

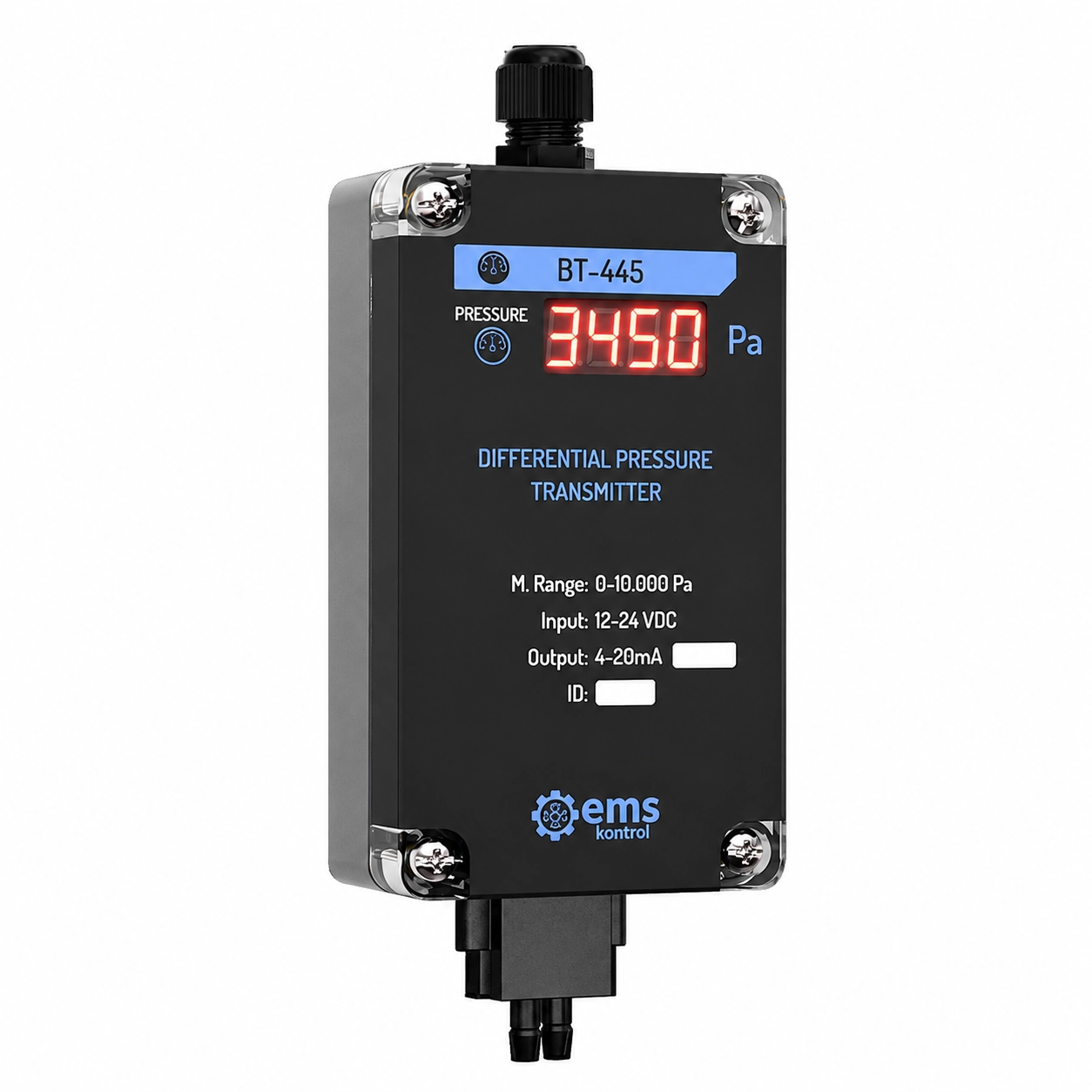

Cấu tạo và thiết kế công nghiệp của transmitter chênh áp BT-445
Transmitter chênh áp BT-445 sở hữu thiết kế bền bỉ và tiện dụng, đáp ứng tốt các tiêu chuẩn khắt khe tại hiện trường:
- Kích thước thực tế: Thiết bị có thông số Chiều cao (A) 165 mm, Chiều rộng (B) 65 mm và Độ sâu (C) 40 mm.
- Màn hình hiển thị LED: Mặt trước tích hợp màn hình LED đỏ hiển thị trực quan giá trị áp suất thực tế theo đơn vị Pascal (Pa).
- Vỏ bảo vệ IP67: Thân máy được cấu tạo từ nhựa chuyên dụng đạt cấp bảo vệ IP67, mang lại khả năng kháng bụi và nước vượt trội (lưu ý chuẩn này không bao gồm phần cảm biến).
- Lắp đặt thuận tiện: Khoảng cách tâm lỗ lắp đặt dọc là 115 mm và ngang là 28 mm, hỗ trợ gắn tường chắc chắn bằng phụ kiện ốc vít đi kèm.
Nguyên lý hoạt động của transmitter chênh áp BT-445
Thiết bị BT-445 vận hành như một bộ truyền đổi tín hiệu đo lường tinh vi:
- Cơ chế đo: Thông qua các đầu dò áp suất, thiết bị đo chính xác sự khác biệt áp suất giữa hai điểm đo khác nhau.
- Chuyển đổi tín hiệu: Giá trị áp suất đo được sẽ được bộ vi xử lý chuyển đổi thành tín hiệu dòng điện analog 4-20 mA chuẩn công nghiệp tương ứng với dải đo thực tế.
- Truyền tải dữ liệu: Tín hiệu analog này được lấy từ các terminal đầu ra để truyền về thiết bị hiển thị từ xa hoặc bộ xử lý trung tâm.
Ưu điểm nổi bật của transmitter chênh áp BT-445
- Độ chính xác vượt trội: Sai số đo lường cực thấp chỉ ở mức ± 0.5% với độ nhạy đạt mức ± 10 Pa, đảm bảo dữ liệu đáng tin cậy cho các báo cáo kỹ thuật chuyên sâu.
- Vận hành bền bỉ: Sản phẩm được thiết kế cho tuổi thọ hoạt động lâu dài (Long Operating Life) và tính ổn định cao.
- Tính linh hoạt cao: Thiết kế "2 trong 1" kết hợp giữa khả năng hiển thị tại chỗ và ngõ ra analog mạnh mẽ.
- Dễ dàng bảo trì: Hỗ trợ quy trình hiệu chuẩn (Calibration) đơn giản thông qua nút bấm trên bo mạch khi phát hiện sai lệch đo lường.
Ứng dụng thực tế của transmitter chênh áp BT-445
Bộ truyền đổi BT-445 là sự lựa chọn hàng đầu cho các chuyên gia trong nhiều lĩnh vực:
- Hệ thống HVAC: Kiểm tra chênh áp cầu thang, áp suất đường ống gió và hệ thống thông gió tòa nhà.
- Môi trường vô trùng: Giám sát áp suất phòng sạch (Clean rooms), phòng mổ và các phòng thí nghiệm an toàn sinh học.
- Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và phòng ấp trứng.
- Lưu trữ & bảo quản: Kiểm soát môi trường khí trong kho lạnh và kho bảo quản thực phẩm.
Lưu ý lắp đặt và sử dụng an toàn của transmitter chênh áp BT-445
Để thiết bị đạt độ bền và hiệu suất cao nhất, người dùng cần tuân thủ các hướng dẫn sau:
- Kết nối cáp: Khuyến khích sử dụng cáp bọc kim (shielded cable) làm dây truyền tín hiệu để ngăn chặn nhiễu điện từ từ môi trường bên ngoài.
- Thời gian ổn định: Sau khi cấp nguồn, thiết bị mất 30 giây để bắt đầu đo, nhưng hãng khuyến cáo nên để máy trong môi trường ít nhất 5 phút trước khi lấy giá trị đo chính xác nhất.
- Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với các tác nhân như chất lỏng, bụi nồng độ quá cao hoặc nhiệt độ vượt quá dải cho phép (-10°C đến +55°C).
- An toàn điện: Luôn đọc kỹ hướng dẫn sử dụng và ngắt điện khi không sử dụng thiết bị trong thời gian dài để bảo vệ mạch điện.
Thông số kỹ thuật của transmitter chênh áp BT-445
- Dải đo chênh áp: 0-1.000 Pa/ 0-5.000 Pa/ 0-10.000 Pa
- Ngõ ra: 4-20mA
- Độ nhạy: ± 10 Pa
- Độ chính xác: ± % 0,5
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
