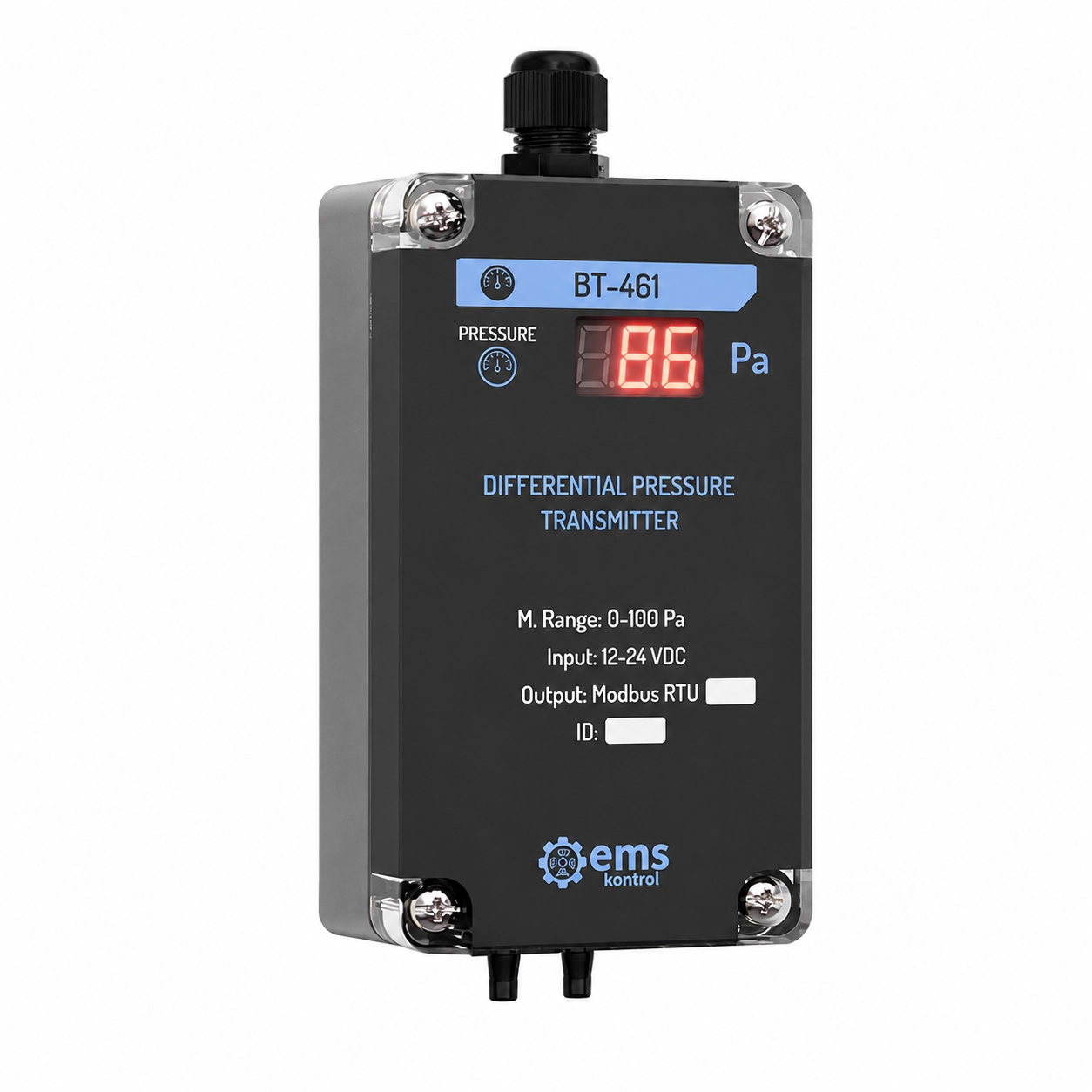

Trong các hệ thống quản lý tòa nhà (BMS) và điều khiển tự động hóa ngày nay, việc đo lường sự khác biệt áp suất giữa hai điểm một cách chính xác là cực kỳ quan trọng. BT-461 là transmitter chênh áp cao cấp có tích hợp màn hình hiển thị đến từ thương hiệu EMS Kontrol. Điểm nổi bật nhất của model này là ngõ ra truyền thông Modbus RTU, cho phép tích hợp trực tiếp vào mạng RS485 để giám sát tập trung dữ liệu một cách chuyên nghiệp.
Cấu tạo và thiết kế công nghiệp của transmitter chênh áp BT-461
BT-461 sở hữu thiết kế bền bỉ, hiện đại và vô cùng tiện dụng cho kỹ thuật viên:
- Kích thước vật lý: Thiết bị có chiều cao 147 mm, chiều rộng 65 mm và độ sâu 40 mm.
- Màn hình hiển thị: Tích hợp màn hình số trực quan, cho phép theo dõi giá trị áp suất thực tế ngay tại hiện trường.
- Vỏ bảo vệ IP67: Thân máy làm bằng nhựa chuyên dụng đạt chuẩn bảo vệ IP67, mang lại khả năng kháng bụi và nước vượt trội (lưu ý chuẩn này không bao gồm phần cảm biến).
- Lắp đặt linh hoạt: Thiết kế hỗ trợ gắn tường với các lỗ chờ sẵn có khoảng cách tâm lỗ dọc (a) là 115 mm.
Nguyên lý hoạt động và truyền thông của transmitter chênh áp BT-461
BT-461 vận hành như một thiết bị đo lường và xử lý dữ liệu thông minh:
- Đo lường & cấp nguồn: Thiết bị đo sự chênh lệch áp suất giữa hai điểm đo và hoạt động ổn định với nguồn cấp từ 12V DC đến 24V DC.
- Truyền thông Modbus RTU: Dữ liệu áp suất được số hóa và truyền tải qua giao tiếp RS485.
- Thông số mặc định: Thiết bị có Slave ID mặc định là 86, Baud rate 9600, Stop bit 1 và Parity NONE.
- Lưu trữ dữ liệu: Giá trị chênh áp được lưu giữ tại Holding Register địa chỉ 2 (40003), giúp các bộ điều khiển trung tâm như PLC truy xuất dễ dàng.
Ưu điểm nổi bật của transmitter chênh áp BT-461
- Độ chính xác và Độ nhạy cao: Sai số đo lường chỉ ± 3% với độ nhạy đạt mức ± 1 Pa.
- Tiết kiệm hạ tầng: Nhờ ngõ ra Modbus, người dùng có thể kết nối nhiều cảm biến trên cùng một đường truyền, giảm thiểu tối đa chi phí dây dẫn.
- Tuổi thọ vận hành lâu dài: Được thiết kế để hoạt động ổn định trong thời gian dài (Long Operating Life).
- Dễ dàng hiệu chuẩn: Tích hợp nút hiệu chuẩn (Calibration) trên bo mạch để đưa giá trị về 0 Pa khi cần thiết.
Ứng dụng thực tế của transmitter chênh áp BT-461
Sản phẩm được tin dùng rộng rãi trong nhiều lĩnh vực kỹ thuật khắt khe:
- Hệ thống HVAC: Kiểm soát chênh áp cầu thang và đường ống thông gió.
- Trang trại & chăn nuôi: Ứng dụng trong tự động hóa trang trại gia cầm và phòng ấp trứng.
- Bảo quản thực phẩm: Giám sát môi trường kho lạnh và kho thực phẩm.
- Y tế và thí nghiệm: Sử dụng trong phòng sạch (Clean rooms) và các phòng thí nghiệm chuyên sâu.
Lưu ý lắp đặt và hiệu chuẩn an toàn của transmitter chênh áp BT-461
Để thiết bị đạt hiệu suất và độ bền cao nhất, người dùng cần lưu ý:
- Cáp truyền thông: Hãng khuyến cáo sử dụng cáp bọc kim (shielded cable) để ngăn chặn nhiễu điện từ từ môi trường bên ngoài.
- Thời gian ổn định: Sau khi cấp nguồn 30 giây máy sẽ bắt đầu đo, nhưng nên để thiết bị trong môi trường ít nhất 5 phút để có kết quả chính xác nhất.
- Vị trí lắp đặt: Tránh xa các nguồn nhiệt độ cao, độ ẩm cực hạn hoặc môi trường quá nhiều bụi bẩn.
- Quy trình hiệu chuẩn: Chỉ thực hiện khi chắc chắn thiết bị đo sai lệch và phải đảm bảo không có dòng khí lưu thông (tháo hoses ở hai đầu đầu dò).
Thông số kỹ thuật của transmitter chênh áp BT-461
- Dải đo chênh áp: 0-100 Pa / 0-125 Pa / ±125 Pa / ±500 Pa
- Ngõ ra: MODBUS RTU
- Độ nhạy: ± 1 Pa
- Độ chính xác: ± % 3
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
