Trong các hệ thống quản lý tòa nhà (BMS) và điều khiển công nghiệp hiện đại, việc số hóa dữ liệu đo lường là xu hướng tất yếu. Transmitter chênh áp BT-465 thuộc dòng BT-4X5 của hãng EMS Kontrol. Khác với các dòng analog truyền thống, transmitter BT-465 được trang bị giao thức truyền thông Modbus RTU, cho phép tích hợp trực tiếp vào mạng RS485 để giám sát tập trung nồng độ chênh lệch áp suất một cách chính xác và hiệu quả.

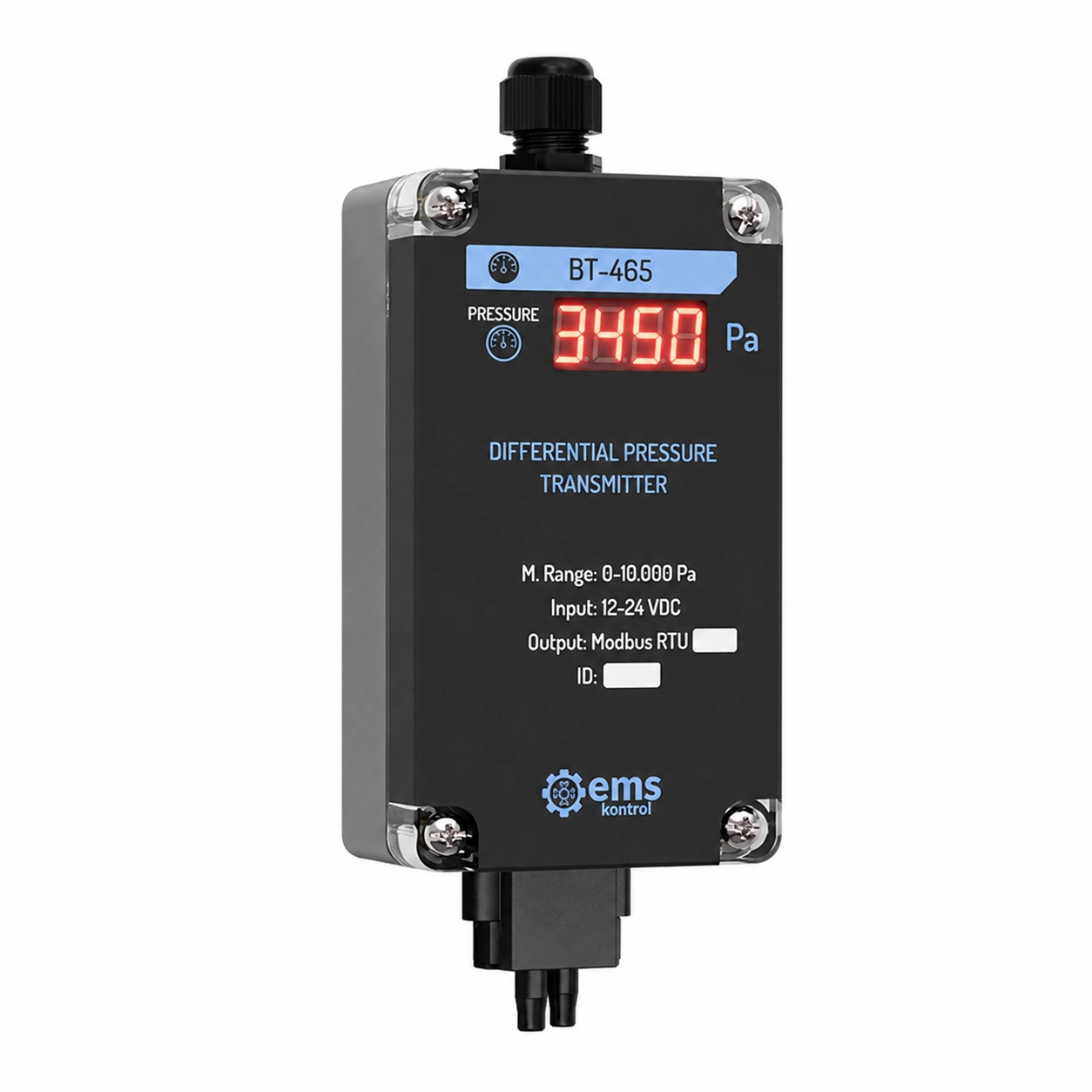

Cấu tạo và thiết kế công nghiệp của transmitter chênh áp BT-465
Transmitter chênh áp BT-465 sở hữu thiết kế chắc chắn, tiện dụng, đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp:
- Kích thước vật lý: Thiết bị có chiều cao 165 mm, chiều rộng 65 mm và độ sâu 40 mm.
- Màn hình hiển thị: Tích hợp màn hình LED đỏ hiển thị trực quan giá trị áp suất thực tế theo đơn vị Pascal (Pa).
- Vỏ bảo vệ IP67: Thân máy làm từ nhựa chuyên dụng đạt cấp bảo vệ IP67, giúp chống bụi và tia nước hiệu quả (lưu ý cấp bảo vệ này không bao gồm phần cảm biến).
- Lắp đặt dễ dàng: Thiết kế hỗ trợ gắn tường với khoảng cách tâm lỗ dọc là 115 mm và ngang là 28 mm.
Nguyên lý hoạt động và truyền thông kỹ thuật số của transmitter chênh áp BT-465
Transmitter chênh áp BT-465 vận hành như một thiết bị đo lường và truyền tải dữ liệu thông minh:
- Cơ chế đo: Thiết bị đo chính xác sự chênh lệch áp suất giữa hai điểm thông qua các đầu dò và chuyển đổi thành tín hiệu số.
- Nguồn cấp: Hoạt động ổn định trong dải điện áp từ 12V DC đến 24V DC.
- Giao thức Modbus RTU: Dữ liệu áp suất được truyền qua giao tiếp RS485 với các thông số mặc định: Slave ID 86, Baud rate 9600, Stop bit 1 và Parity NONE.
- Quản lý thanh ghi: Giá trị áp suất được lưu trữ tại Holding Register địa chỉ 2 (40003), giúp các hệ thống PLC hoặc máy tính giám sát truy xuất dữ liệu dễ dàng.
Ưu điểm nổi bật của transmitter chênh áp BT-465
- Độ chính xác tuyệt vời: Sai số đo lường cực thấp chỉ ± 0.5% với dải đo rộng lên đến 10.000 Pa.
- Giám sát đa điểm: Nhờ ngõ ra Modbus RTU, người dùng có thể kết nối nhiều cảm biến trên cùng một đường truyền RS485, tiết kiệm đáng kể chi phí dây dẫn.
- Vận hành bền bỉ: Sản phẩm được thiết kế cho tuổi thọ hoạt động lâu dài và dễ dàng lắp ráp.
- Tiêu chuẩn Châu Âu: Tuân thủ các chỉ thị về tương thích điện từ (EMC 2014/30/EU) và an toàn điện áp thấp (LVD 2014/35/EU).
Ứng dụng thực tế của transmitter chênh áp BT-465
Transmitter chênh áp BT-465 là lựa chọn hàng đầu cho các chuyên gia trong nhiều lĩnh vực:
- Hệ thống HVAC: Kiểm tra chênh áp cầu thang, đường ống gió và hệ thống thông gió.
- Môi trường vô trùng: Phòng sạch (Clean rooms) và các phòng thí nghiệm chuyên sâu.
- Nông nghiệp công nghệ cao: Tự động hóa trang trại gia cầm và phòng ấp trứng.
- Lưu trữ: Kho lạnh và kho bảo quản thực phẩm.
Lưu ý lắp đặt và sử dụng an toàn của transmitter chênh áp BT-465
Để đảm bảo thiết bị hoạt động chính xác và hưởng đầy đủ chế độ bảo hành 2 năm:
- Thời gian ổn định: Thiết bị bắt đầu đo sau 30 giây cấp nguồn, nhưng hãng khuyến cáo nên để máy trong môi trường đo ít nhất 5 phút để đạt được kết quả ổn định nhất.
- Kết nối tín hiệu: Khuyến khích sử dụng cáp bọc kim (shielded cable) làm dây truyền thông để ngăn chặn nhiễu điện từ bên ngoài.
- Bảo vệ thiết bị: Tránh để thiết bị tiếp xúc trực tiếp với chất lỏng, nồng độ bụi cực cao hoặc nhiệt độ vượt quá dải cho phép (-10°C đến +55°C).
- An toàn điện: Luôn đọc kỹ hướng dẫn sử dụng và ngắt điện khi không sử dụng thiết bị trong thời gian dài.
- Hiệu chuẩn (Calibration): Chỉ thực hiện khi chắc chắn thiết bị đo sai lệch. Quá trình hiệu chuẩn được thực hiện thông qua nút bấm trên bo mạch trong môi trường tĩnh (không có dòng khí lưu thông).
Thông số kỹ thuật của transmitter chênh áp BT-465
- Dải đo chênh áp: 0-1.000 Pa/ 0-5.000 Pa/ 0-10.000 Pa
- Ngõ ra: MODBUS RTU
- Độ nhạy: ± 10 Pa
- Độ chính xác: ± % 0,5
- Nguồn cấp 12-24VDC
- Xuất xứ EMS/Turkey
