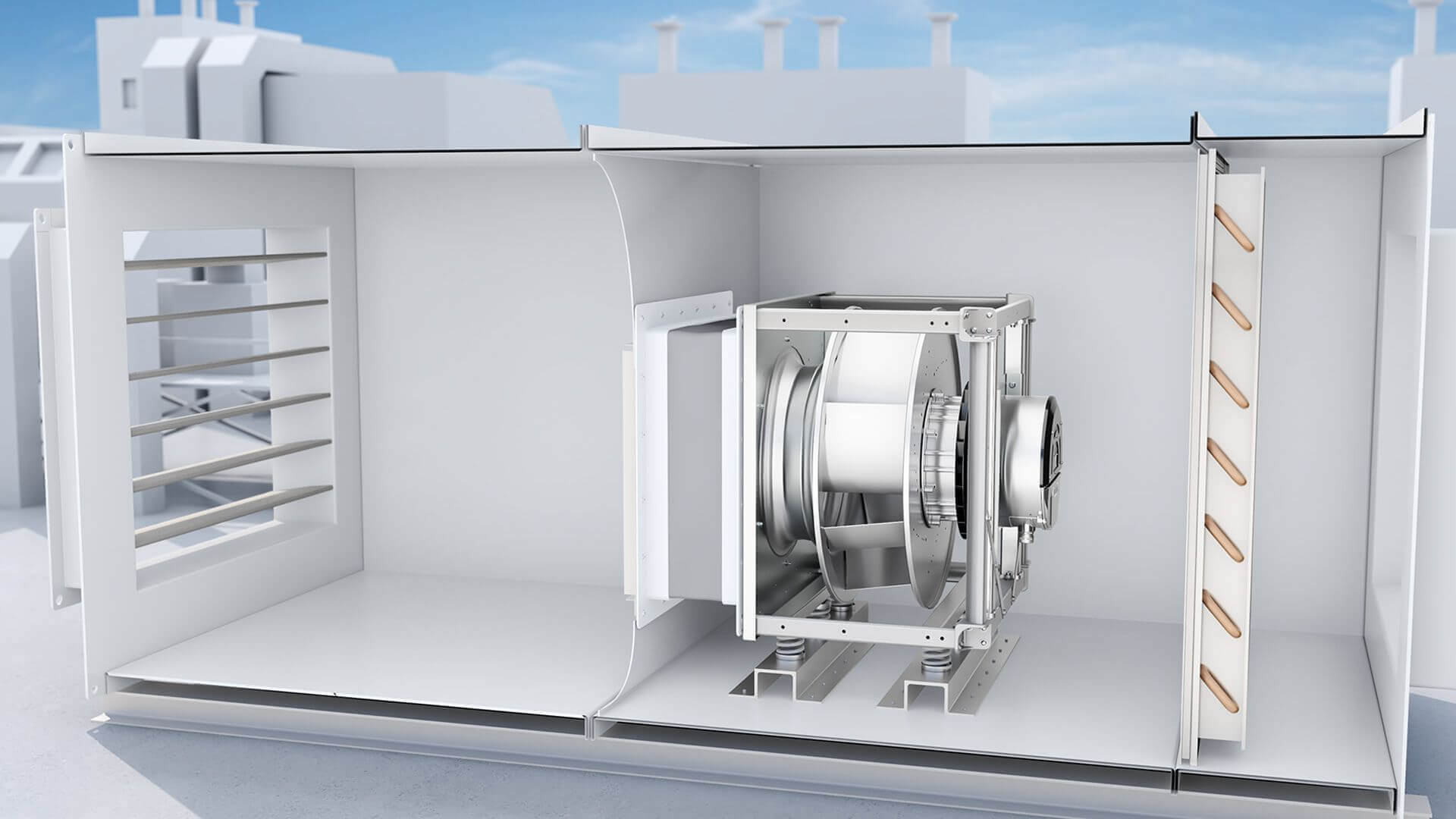

Trong môi trường sản xuất, quạt công nghiệp (quạt làm mát, quạt AHU/FCU trong hệ thống HVAC, quạt hút khói) phải hoạt động liên tục 24/7. Một khi quạt bắt đầu rung bất thường, nó vừa gây ra tiếng ồn khó chịu, vừa là dấu hiệu của hàng loạt sự cố tiềm ẩn (mất cân bằng cánh quạt, mài mòn ổ bi, lệch trục truyền động…). Để phát hiện và xử lý kịp thời các vấn đề này, cảm biến đo độ rung quạt là thiết bị quan trọng phải có.
NGUYÊN NHÂN CHÍNH KHIẾN QUẠT BỊ RUNG
Trước khi tìm hiểu về cảm biến đo độ rung quạt thì chúng ta cần hiểu quạt rung vì đâu. Thông thường, có 5 nguyên nhân phổ biến nhất khiến quạt bị rung, bao gồm:
- Mất cân bằng động: Bụi bẩn, mảnh vỡ hoặc tình trạng mài mòn không đều trên cánh quạt gây rung ở tần số bằng tốc độ quay.
- Lệch trục: Trục quạt và động cơ không đồng tâm tạo ra rung động bất thường, điều này đặc biệt nguy hiểm vì có thể đồng thời gây hỏng khớp nối và ổ bi.
- Hư hỏng ổ bi: Nguyên nhân này sinh ra rung ở dải tần số cao và rất đặc trưng, có thể phát hiện sớm từ 3-4 tuần trước khi ổ bi vỡ.
- Cộng hưởng kết cấu: Khi tần số quay của quạt trùng với tần số tự nhiên của khung đỡ, biên độ rung hoàn toàn có thể tăng đột biến dù thiết bị vẫn hoạt động bình thường.
- Lỏng cơ học: Bulông bệ móng bị lỏng, giá đỡ mòn là nguyên nhân hàng đầu dẫn đến tình trạng rung theo dạng bậc cao.
Việc áp dụng cảm biến rung/cảm biến đo độ rung của quạt cho phép kỹ sư bảo trì nhận biết sớm và chính xác tình trạng rung động của quạt, từ đó chẩn đoán đúng nguyên nhân từ xa mà không cần phải tháo máy nghiên cứu.
Xem Thêm: Cảm Biến Đo Độ Rung Động Cơ
LỢI ÍCH KHI ỨNG DỤNG CẢM BIẾN ĐO ĐỘ RUNG QUẠT ĐỂ GIÁM SÁT XUYÊN SUỐT 24/7
Việc tích hợp cảm biến đo độ rung quạt vào hệ thống thông gió mang lại những giá trị thiết thực:
Thứ nhất, cảm biến đo độ rung quạt có khả năng phát hiện sớm lỗi mất cân bằng ngay khi cánh quạt bị bám bẩn hoặc biến dạng tĩnh/động, từ đó giúp các kỹ sư tiến hành các biện pháp bảo trì/sữa chữa/thay thế để cân bằng động cánh quạt trước khi lực ly tâm phá hỏng ổ trục.
Cảm biến đo độ rung quạt còn góp phần bảo vệ vòng bi và động cơ thông qua việc theo dõi chặt chẽ mức độ hao mòn của bạc đạn. Điều này giúp hệ thống tự động ngắt điện hoặc phát báo động nếu độ rung động vượt ngưỡng an toàn đã cài đặt.
Một trong những lợi ích thiết thực nhất của cảm biến đo độ rung quạt là góp phần tối ưu chi phí vận hành nhờ giảm thiểu thời gian chết máy ngoài kế hoạch, đồng thời loại bỏ việc thay thế phụ tùng định kỳ/khẩn cấp một cách lãng phí.
Xem thêm: Cảm biến đo độ rung động và nguyên lý hoạt động
HƯỚNG DẪN LẮP ĐẶT VÀ LƯU Ý KỸ THUẬT CẢM BIẾN ĐO ĐỘ RUNG QUẠT
Để cảm biến đo độ rung quạt hoạt động chính xác, ổn định và bền lâu, người dùng cần lưu ý các vấn đề sau đây:
Vị trí lắp: Ưu tiên gắn cảm biến đo độ rung trong công nghiệp trực tiếp lên thân ổ đỡ hoặc vỏ máy, và vuông góc với trục quay (vị trí nhạy nhất với rung động bất thường).
Bề mặt lắp: Phải phẳng, sạch, không có gỉ sét hay bất kỳ khe hở nào giữa cảm biến độ rung quạt và bề mặt máy móc.
Kết nối điện: Dùng cáp kết nối chất lượng cao, đi dây tránh xa cáp động lực để giảm nhiễu điện từ; nguồn cấp chuẩn công nghiệp (tuân thủ khuyến nghị từ nhà sản xuất).
Cài đặt ngưỡng cảnh báo: Tham khảo thông số từ nhà sản xuất để đặt ngưỡng cảnh báo + ngưỡng ngừng máy tương ứng với từng loại thiết bị, công suất và nhu cầu sử dụng.
Kiểm tra định kỳ: Người dùng cần kiểm tra kết nối cơ khí và kết nối điện của cảm biến độ rung quạt định kỳ khoảng 6 - 12 tháng/lần (tuỳ theo model, cách sử dụng, môi trường vận hành...) để đảm bảo độ chính xác dài hạn.
Xem Thêm: Cảm Biến Độ Rung Và 4 Phân Loại Phổ Biến
HƯỚNG DẪN CHỌN CẢM BIẾN ĐO ĐỘ RUNG QUẠT PHÙ HỢP - CHẤT LƯỢNG
Khi lựa chọn cảm biến đo độ rung quạt nói chung và các thiết bị giám sát độ rung trong công nghiệp nói riêng, người dùng cần cân nhắc kỹ lưỡng các yếu tố sau:
Đầu tiên là xác định dải đo phù hợp với ứng dụng thực tế. Thông thường, quạt AHU/FCU thường hoạt động ở mức 0 - 25 mm/s; các dòng quạt công suất lớn và máy nén cần dải 0-50 hoặc 0-100 mm/s. Bên cạnh đó, cần kiểm tra dải tần số để đảm bảo cảm biến đo độ rung quạt được có tần số hoạt động hợp lý (phần các cảm biến rung quạt có tần số 10 - 1000Hz là đủ).
Ngõ ra tín hiệu được sử dụng phổ biến nhất trong các dòng cảm biến đo độ rung quạt hiện nay là 4-20mA/0-10V/Modbus RTU RS485. Kiểu ngõ ra này rất lý tưởng với các ứng dụng yêu cầu cảm biến kết nối trực tiếp với PLC/SCADA. Ngoài ra, người dùng cũng có thể chọn kiểu ngõ ra relay/switch nếu ứng dụng chỉ cần cảnh báo đơn giản.
Môi trường lắp đặt (bao gồm các chỉ số nhiệt độ, độ ẩm, hóa chất...) cũng là yếu tố cần được xem xét kỹ, vì nó sẽ ảnh hưởng rất nhiều đến khả năng đo lường và tuổi thọ của cảm biến đo độ rung quạt. Nếu cảm biến hoạt động trong môi trường nhà máy, ngoài trời hoặc khu vực có độ ẩm cao thì nên ưu tiên cấp bảo vệ từ IP65 trở lên.
Cuối cùng, khi chọn mua cảm biến đo độ rung quạt thì người dùng chỉ nên chọn những sản phẩm có nguồn gốc xuất xứ rõ ràng, chứng chỉ CO/CQ hoặc chứng nhận đi kèm đầy đủ và phải có chính sách bảo hành uy tín (thường là 12 tháng trở lên).
Xem Thêm: Cảm Biến Rung Và Ứng Dụng Trong Hệ Thống Tự Động Hoá
ECO-VS: CẢM BIẾN ĐO ĐỘ RUNG QUẠT CHẤT LƯỢNG HÀNG ĐẦU THỊ TRƯỜNG

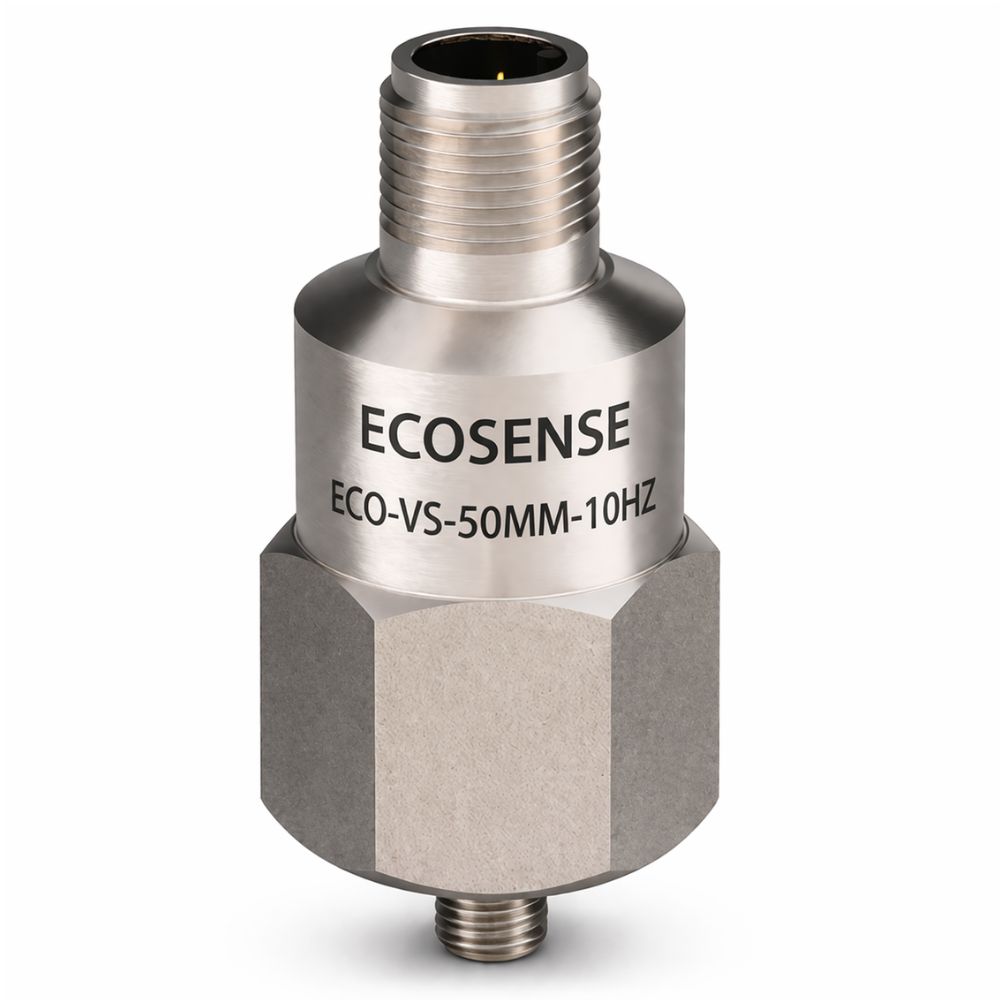

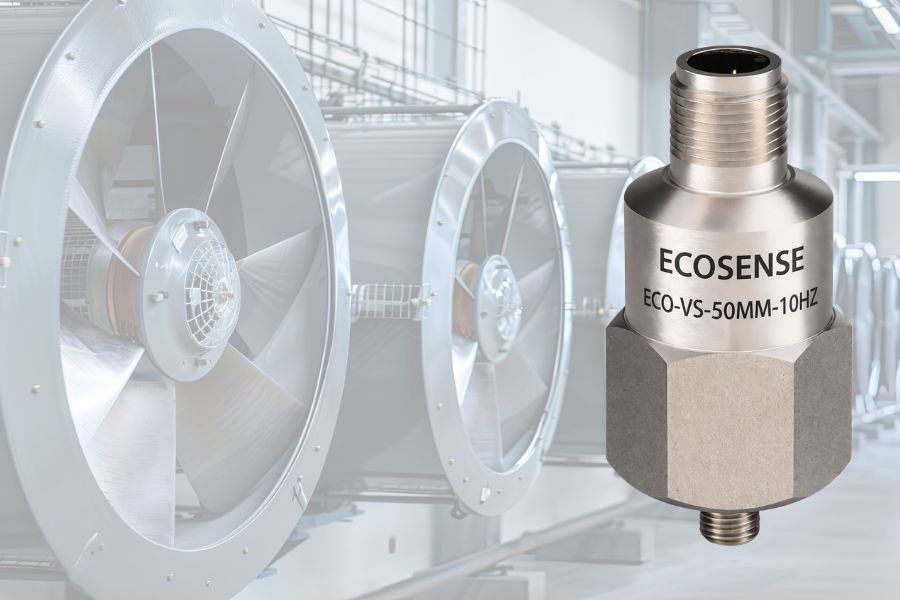

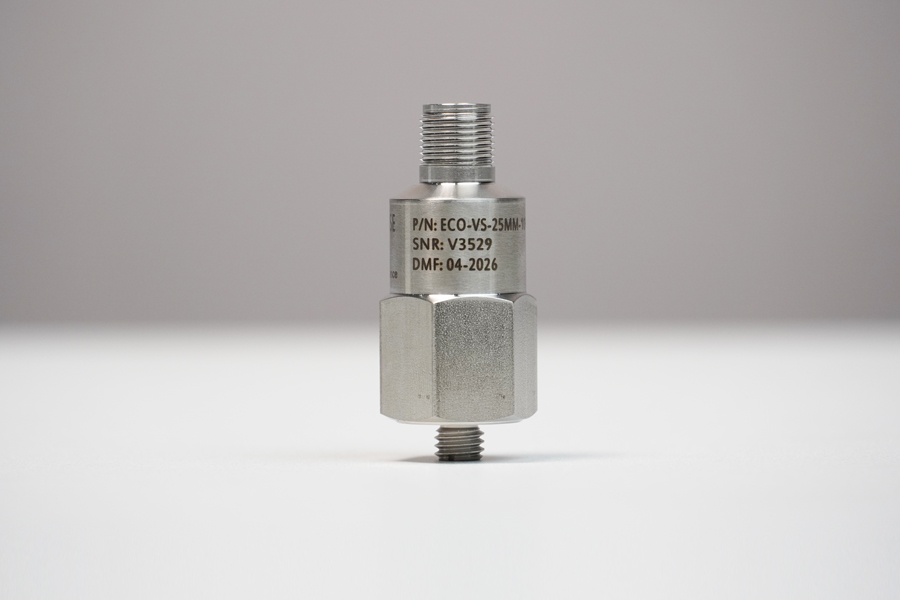

Dòng cảm biến đo độ rung quạt ECO-VS sản xuất bởi ECOSENSE (Pháp), hiện được tin dùng trong nhiều dây chuyền tự độn hoá. Thiết bị này có chất lượng đạt chuẩn châu Âu, với vỏ làm từ thép không gỉ và có cấp bảo vệ lên đến IP67 - chịu được tia nước vệ sinh áp lực cao, đọng nước mưa khi lắp ngoài trời, rò rỉ ống nước gần thiết bị, tác động từ dầu mỡ, hóa chất nhẹ và rung liên tục mà không lo vấn đề bị ăn mòn hay nứt vỡ.
Xem Thêm: Cảm Biến Độ Rung ECO-VS
Dải nhiệt độ hoạt động của cảm biến đo độ rung quạt ECO-VS phổ biến từ -50°C đến +90°C, cho phép thiết bị hoạt động ổn định ở phòng máy lạnh, kho đông lạnh, phòng máy nén, gần lò nhiệt… mà không cần thêm vỏ cách nhiệt hay phụ kiện làm mát.

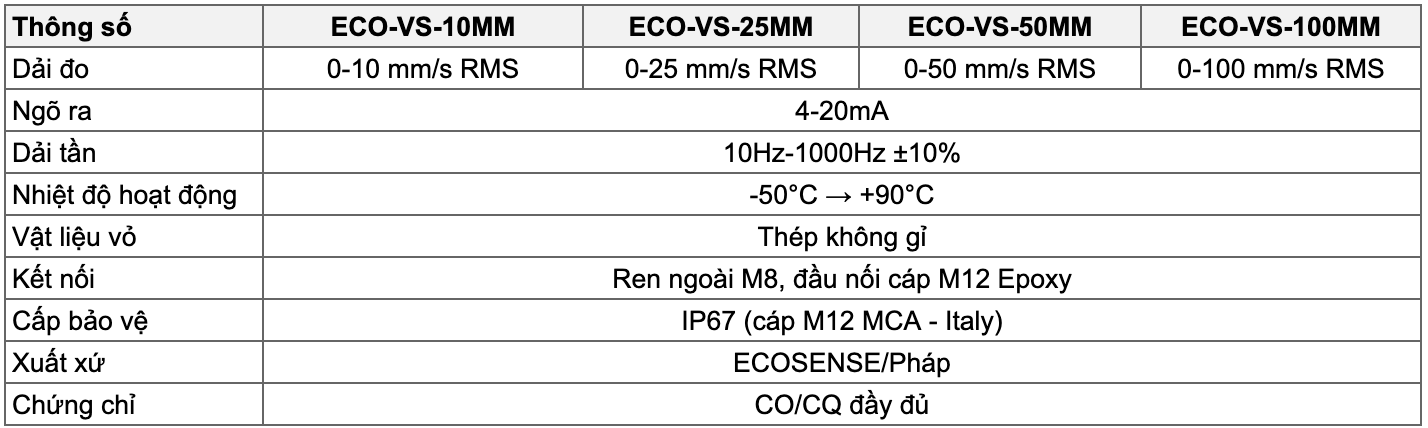

ECOSENSE cung cấp 4 phiên bản cảm biến đo độ rung quạt ECO-VS, với 4 dải đo phù hợp cho nhiều nhu cầu sử dụng, thay vì dùng chung một dải rộng có thể làm giảm độ phân giải. Bạn có thể tham khảo thông số kỹ thuật cốt lõi của 4 sản phẩm trong bảng sau đây:
Cảm biến đo độ rung quạt là sự đầu tư cần thiết và thông minh trong mọi hệ thống tự động hoá hiện đại. Dòng ECO-VS của ECOSENSE hiện được Sensors Việt Nam phân phối chính hãng, với đầy đủ CO/CQ, chính sách giá cạnh tranh, tư vấn - hỗ trợ kỹ thuật tận tâm, giao hàng nhanh toàn quốc và bảo hành uy tín theo nhà sản xuất. Mọi thông tin chi tiết vui lòng liên hệ trực tiếp qua website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng nhất!
