Tầng hầm là nơi khí thải xe cộ dễ tích tụ, nhất là vào giờ cao điểm ra vào. Khí CO không màu, không mùi nên mắt thường và mũi người không phát hiện được. Muốn kiểm soát nó thì cần một thiết bị đo đáng tin cậy, nối thẳng vào hệ thống điều khiển. Cảm biến khí CO và nhiệt độ tầng hầm CT-641 (4-20mA) đo đồng thời CO và nhiệt độ. Tín hiệu analog 4-20mA đi thẳng về PLC, BMS hoặc tủ điều khiển quạt, nên bạn không cần thêm bộ chuyển đổi trung gian.
VÌ SAO CẦN GIÁM SÁT NHIỆT ĐỘ VÀ KHÍ CO TẦNG HẦM?
Tầng hầm và bãi đỗ xe thường là không gian kín, khả năng thông gió tự nhiên hạn chế. Khí thải từ phương tiện có thể làm nồng độ CO tăng cao. Trong khi đó, nhiệt độ cũng cần được theo dõi để duy trì điều kiện môi trường phù hợp.
Việc giám sát liên tục CO và nhiệt độ giúp phát hiện sớm tình trạng bất thường, đồng thời cung cấp dữ liệu cho PLC, BMS hoặc bộ điều khiển để tự động vận hành hệ thống thông gió theo nhu cầu thực tế. Nhờ đó, hệ thống vừa hỗ trợ đảm bảo an toàn, vừa nâng cao hiệu quả vận hành và sử dụng năng lượng.
Với cảm biến khí CO và nhiệt độ tầng hầm EMS CT-641, hai đại lượng này được giám sát trên cùng một thiết bị, trong đó dải đo CO là 0-1.000 ppm và dải đo nhiệt độ là 0 - 50°C / -20...+80 °C. Cảm biến CT-641 hỗ trợ ngõ ra dòng điện 4-20mA/0-20mA để tích hợp vào hệ thống điều khiển.
CẢM BIẾN KHÍ CO VÀ NHIỆT ĐỘ TẦNG HẦM CT-641 LÀ GÌ?
Cảm biến khí CO và nhiệt độ tầng hầm CT-641 thuộc dòng CT-6X1, là bộ truyền tín hiệu (transmitter) đo đồng thời nhiệt độ và khí CO của hãng EMS Kontrol. Dòng này có ba mã sản phẩm, khác nhau ở kiểu tín hiệu ngõ ra, gồm: CT-601 (0-10V/2-10V/0-3V), CT-641 (4-20mA/0-20mA) và CT-661 (Modbus RTU). CT-641 là phiên bản ngõ ra dòng điện, phù hợp với tủ điều khiển, bộ điều khiển HVAC và PLC có ngõ vào analog dòng điện, phổ biến ở hầu hết các hệ thống hiện đại.
Điểm đáng chú ý là thiết bị kết hợp hai đại lượng CO và nhiệt độ trong cùng một sản phẩm, đặc biệt hữu ích cho các ứng dụng tầng hầm, bãi đỗ xe và hệ thống HVAC/BMS cần thu thập nhiều thông tin môi trường tại cùng khu vực.

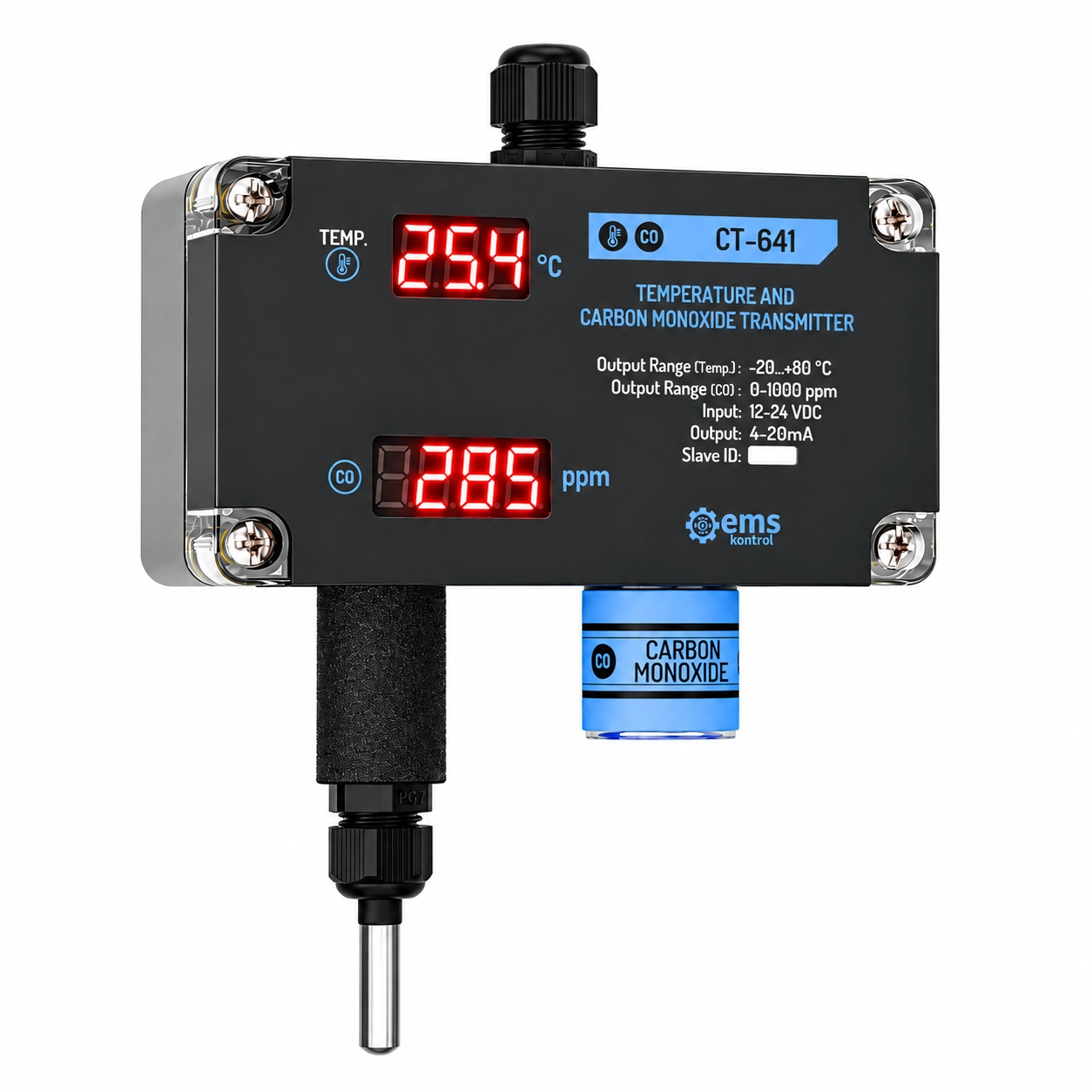

CẤU TẠO CẢM BIẾN KHÍ CO VÀ NHIỆT ĐỘ TẦNG HẦM CT-641
Cấu tạo của cảm biến khí CO và nhiệt độ tầng hầm CT-641 gồm bốn phần chính.
Phần thứ nhất là vỏ bảo vệ đạt chuẩn IP67 (chưa bao gồm phần cảm biến). Vỏ có chức năng chính là chứa và bảo vệ mạch xử lý tín hiệu cùng khối đấu nối khỏi bụi và nước. Tầng hầm thường ẩm, nhiều bụi và có hơi nước từ việc vệ sinh sàn, nên vỏ kín là yếu tố cần thiết để đảm bảo độ bền lâu dài.
Phần thứ hai là cụm cảm biến nhiệt độ và khí CO, tiếp xúc trực tiếp với không khí cần đo.
Phần thứ ba là kết nối dây được đưa ra ngoài thông qua đầu cable gland, tạo thành một cụm transmitter tương đối gọn để lắp đặt cố định.
Phần thứ tư là màn hình hiển thị kết quả đo được trang bị ở mặt trước cảm biến, cho phép kỹ thuật viên đọc được giá trị CO và nhiệt độ tại chỗ mà không cần mở phần mềm hay đo tín hiệu bằng đồng hồ.
NGUYÊN LÝ VẬN HÀNH CẢM BIẾN KHÍ CO VÀ NHIỆT ĐỘ TẦNG HẦM CT-641
Nguyên lý hoạt động của cảm biến khí CO và nhiệt độ tầng hầm CT-641 diễn ra như sau: Thiết bị thu thập đồng thời hai đại lượng là nhiệt độ và nồng độ CO trong không khí. Mạch xử lý bên trong chuyển hai giá trị này thành tín hiệu điện chuẩn 4-20mA (hoặc 0-20mA - tùy cấu hình), tỷ lệ với giá trị đo trong dải đo.
Bộ điều khiển nhận tín hiệu và so sánh với ngưỡng cài đặt. Khi nồng độ khí CO vượt ngưỡng thì hệ thống sẽ tăng tốc hoặc bật quạt hút. Khi nồng độ khí trở lại mức an toàn thì quạt giảm tốc hoặc dừng. Toàn bộ quá trình không cần can thiệp thủ công. Với tính năng đo nhiệt độ cũng tương tự như vậy.
Khi tích hợp vào hệ thống thông gió, giá trị CO trở thành một dữ liệu đầu vào cho logic điều khiển quạt. Thay vì chỉ chạy hệ thống thông gió theo một trạng thái cố định, bộ điều khiển có thể phản ứng dựa trên điều kiện thực tế tại khu vực giám sát.
ỨNG DỤNG CẢM BIẾN KHÍ CO VÀ NHIỆT ĐỘ TẦNG HẦM CT-641
Ứng dụng nổi bật của cảm biến khí CO và nhiệt độ tầng hầm CT-641 là giám sát đồng thời khí CO và nhiệt độ tại tầng hầm, bãi đỗ xe kín và các khu vực cần theo dõi chặt chẽ sự tích tụ Carbon Monoxide.
Trong hệ thống thông gió tầng hầm, cảm biến có thể cung cấp tín hiệu cho controller, PLC hoặc BMS. Từ dữ liệu đo, hệ thống điều khiển có thể thực hiện các chức năng như giám sát trạng thái môi trường, kích hoạt cảnh báo hoặc điều khiển thiết bị thông gió dựa trên logic đã được thiết kế.
CT-641 cũng có thể được cân nhắc trong các hệ thống HVAC và tự động hóa tòa nhà cần thu thập đồng thời CO và nhiệt độ. Tuy nhiên, vị trí lắp đặt, số lượng cảm biến và ngưỡng điều khiển phải được xác định dựa trên đặc điểm công trình, vùng cần giám sát và yêu cầu thiết kế chứ không nên áp dụng một cấu hình chung cho mọi tầng hầm.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN KHÍ CO VÀ NHIỆT ĐỘ TẦNG HẦM CT-641
Giá trị nổi bật của cảm biến khí CO và nhiệt độ tầng hầm CT-641 nằm ở việc tích hợp hai phép đo trong một thiết bị và cung cấp tín hiệu analog phù hợp với nhiều hệ thống điều khiển.
Các đặc điểm nổi bật gồm: khả năng đo chính xác, analog output, thiết kế bền và thuận tiện, tuổi thọ vận hành dài, dễ lắp đặt, có màn hình hiển thị và phần vỏ nhựa đạt IP67 (không tính phần cảm biến).
Ở góc độ triển khai hệ thống, ngõ ra 4-20mA giúp kỹ sư dễ tích hợp cảm biến khí CO và nhiệt độ CT-641 với các thiết bị điều khiển có analog input tương thích. Đồng thời, việc giám sát được cả CO và nhiệt độ giúp giảm nhu cầu bố trí nhiều loại thiết bị đo riêng biệt tại cùng một khu vực.
Quan trọng hơn, CT-641 cung cấp dữ liệu đo liên tục để bộ điều khiển xử lý. Đây là nền tảng để xây dựng một hệ thống thông gió có khả năng phản ứng theo điều kiện thực tế, thay vì xem cảm biến đơn thuần như một thiết bị báo có/không có khí CO.
Ngoài ra, cảm biến khí CO và nhiệt độ tầng hầm CT-641 có thêm màn hình hiển thị ngay trên thân, rất thuận tiện khi kiểm tra định kỳ, nghiệm thu hoặc cần đối chiếu số liệu với bộ điều khiển nhanh. Việc chẩn đoán sự cố nhờ đó nhanh hơn đáng kể.
THÔNG SỐ KỸ THUẬT CẢM BIẾN KHÍ CO VÀ NHIỆT ĐỘ TẦNG HẦM CT-641
- Model: CT-641
- Nguồn cấp: 12-24 V DC
- Ngõ ra: 4-20mA/0-20mA
- Dải đo nhiệt độ: 0-50 °C hoặc -20...+80 °C
- Độ nhạy nhiệt độ: ±0,1 °C
- Độ chính xác nhiệt độ: ±0,5 °C
- Dải đo khí CO: 0-1.000 ppm
- Độ nhạy khí CO: ±1 ppm
- Độ chính xác khí CO: ±5 ppm
- Có màn hình hiển thị
- Vỏ: nhựa, chuẩn IP67 (không bao gồm cảm biến)
- Xuất xứ: EMS Kontrol (Thổ Nhĩ Kỳ)
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: 12 tháng chính hãng.
Trước khi đặt hàng cảm biến khí CO và nhiệt độ tầng hầm CT-641, người dùng cần xác nhận ba điều: tín hiệu ngõ vào của bộ điều khiển, dải nhiệt độ cần dùng và vị trí lắp. Nên lắp cảm biến này ở độ cao tương đương vùng thở, nơi không khí lưu thông, tránh lắp sát cửa gió cấp/đầu quạt hút vì dòng khí mạnh sẽ làm số đo lệch so với thực tế.
