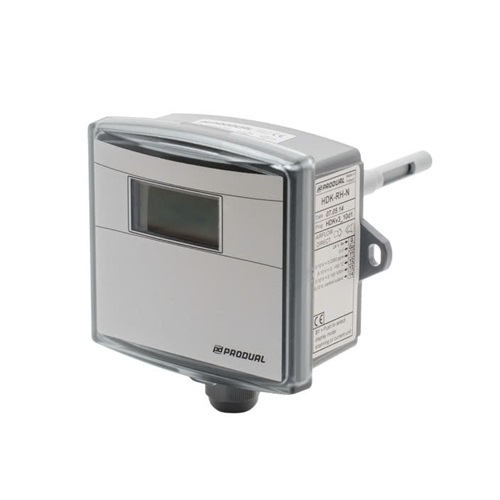

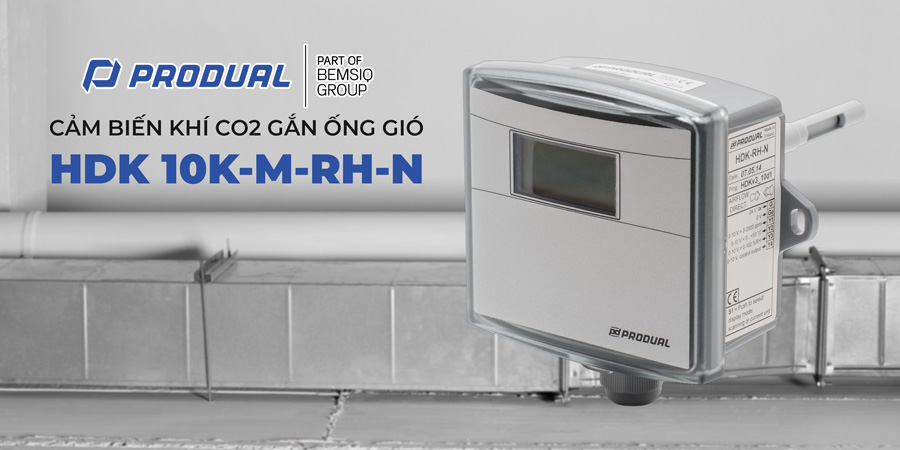

CẢM BIẾN ĐO NỒNG ĐỘ KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK 10K-M-RH-N được lắp đặt trực tiếp trên đường ống gió, có khả năng đo đồng thời ba thông số quan trọng trong hệ thống thông gió:
• Nồng độ khí CO2 (Carbon Dioxide) - phản ánh mức độ chất lượng không khí và mật độ người trong khu vực sử dụng
• Nhiệt độ không khí - phục vụ kiểm soát điều hòa và cân bằng nhiệt
• Độ ẩm tương đối (RH - Relative Humidity) - thể hiện tỷ lệ phần trăm hơi nước trong không khí so với mức bão hòa tại cùng nhiệt độ
Trên phiên bản có màn hình (model N), các giá trị đo sẽ được hiển thị luân phiên theo chu kỳ để người dùng dễ dàng theo dõi toàn bộ thông số. Ngoài ra, người dùng có thể cài đặt khóa hiển thị cố định một thông số mong muốn (ví dụ chỉ hiển thị CO2) để giám sát liên tục một giá trị quan trọng.
Cảm biến sử dụng thuật toán hiệu chuẩn CO2 tự động (ABC - Automatic Baseline Calibration) giúp loại bỏ sai lệch dài hạn của cảm biến. Chức năng này có thể được tắt thông qua công cụ cấu hình ML-SER.
CẤU TẠO CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ CÓ MÀN HÌNH HIỂN THỊ HDK 10K-M-RH-N
HDK 10K-M-RH-N có thiết kế chuyên dụng cho lắp đặt trên ống gió, đảm bảo đo chính xác luồng khí trong hệ thống HVAC.
Bên trong thiết bị bao gồm:
- Cảm biến CO2 công nghệ NDIR
- Cảm biến nhiệt độ
- Cảm biến độ ẩm tương đối (RH)
- Màn hình hiển thị giá trị đo (phiên bản N)
- Bộ vi xử lý xử lý tín hiệu
- Ngõ ra điều khiển analog
- Tùy chọn relay HD-R (24 Vac, 1 A)
Thiết kế đầu dò dài giúp tiếp xúc trực tiếp với luồng khí bên trong ống gió, đảm bảo độ chính xác và độ ổn định cao.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NỒNG ĐỘ KHÍ CO2 GẮN ỐNG GIÓ
Thiết bị liên tục đo nồng độ CO2, nhiệt độ và độ ẩm trong luồng không khí đi qua ống gió.
Tín hiệu điều khiển có thể được cấu hình:
- Theo một thông số đo riêng lẻ (CO2, nhiệt độ hoặc độ ẩm)
- Hoặc theo giá trị lớn nhất trong tất cả các thông số đo
- Việc cấu hình được thực hiện thông qua công cụ ML-SER.
- Thiết bị có thể tích hợp relay HD-R (24 Vac, 1 A). Relay có thể điều khiển theo một thông số riêng lẻ hoặc theo tất cả các giá trị đo. Điểm đóng/ngắt relay có thể điều chỉnh bằng ML-SER.
- Khi nồng độ CO2 tăng cao, hệ thống thông gió sẽ được kích hoạt để tăng lưu lượng gió tươi. Khi thông số môi trường vượt ngưỡng, relay sẽ tác động để điều khiển thiết bị liên quan.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO CHẤT LƯỢNG KHÔNG KHÍ HDK 10K-M-RH-N
- Dải đo CO2 : 0...10000ppm
- Dải đo nhiệt độ: 0...50 °C
- Độ ẩm : 0…100 %rH
- Ngõ ra Analog 0...10 V / 2...10 V / 0...5 V, < 2 mA
- Modbus Rs485
- Ngõ ra Relay option, 24 Vac / 1 A
- Tiêu chuẩn chống nước chống bụi IP20
- Hãng sản xuất Produal/ Phần Lan
- Bảo hành 12 tháng
- Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ NGÕ RA RELAY
CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ NGÕ RA RELAY PRODUAL HDK 10K-M-RH-N được sử dụng để:
Điều khiển thông gió theo nhu cầu (DCV)
Giám sát chất lượng không khí trung tâm trong AHU
Kích hoạt relay khi nồng độ CO2 vượt ngưỡng
Tối ưu hóa vận hành hệ thống BMS
Việc sử dụng cảm biến đo nồng độ khí CO2 gắn ống gió giúp hệ thống HVAC vận hành dựa trên dữ liệu thực tế, tiết kiệm năng lượng và đảm bảo chất lượng không khí đạt tiêu chuẩn trong các công trình yêu cầu kiểm soát IAQ chính xác.
MUA CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK 10K-M-RH-N TẠI SENSORS VIỆT NAM
CẢM BIẾN KHÍ CO2 GẮN ỐNG GIÓ PRODUAL HDK 10K-M-RH-N được phân phối chính thức tại Sensors Việt Nam, cam kết sản phẩm chính hãng Produal - Phần Lan, đầy đủ CO/CQ và hỗ trợ kỹ thuật cấu hình ML-SER theo yêu cầu dự án. Liên hệ ngay để được tư vấn giải pháp đo nồng độ khí CO2 gắn ống gió và nhận báo giá nhanh trong ngày.
