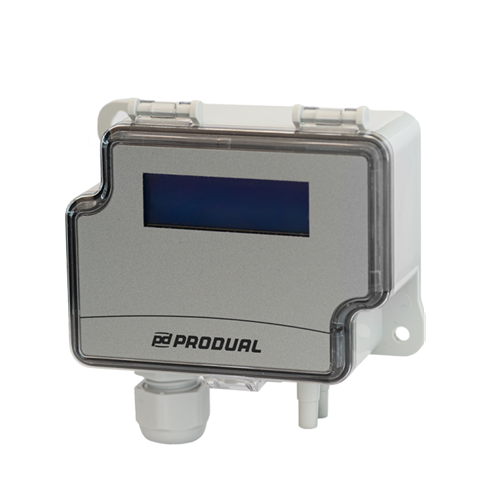

CẢM BIẾN LƯU LƯỢNG ỐNG GIÓ DPT-FLOW-5000-AZ-D (0-5000Pa, Ngõ ra 4-20mA/0-10V, autozero) là cảm biến đo lưu lượng không khí trong ống gió dựa trên nguyên lý đo chênh áp suất. Từ giá trị chênh áp đo được, thiết bị sẽ tính toán và chuyển đổi thành các thông số như:
Lưu lượng gió (Air volume flow)
Vận tốc gió (Air velocity)
Áp suất tĩnh (Static pressure)
Áp suất chênh lệch (Differential pressure)
Sau khi đo, cảm biến sẽ chuyển đổi tín hiệu thành tín hiệu analog 0-10V hoặc 4-20mA để truyền về hệ thống điều khiển HVAC hoặc BMS.
CẤU TẠO CẢM BIẾN LƯU LƯỢNG GIÓ PRODUAL DPT-FLOW-5000-AZ-D
Cảm biến lưu lượng gió DPT-FLOW-5000-AZ-D bao gồm các thành phần chính:
Cảm biến chênh áp suất chính xác cao dùng để đo áp suất trong ống gió.
Bộ xử lý tín hiệu dùng để tính toán lưu lượng và vận tốc gió từ dữ liệu chênh áp.
Màn hình hiển thị giúp quan sát giá trị đo trực tiếp.
Mạch xuất tín hiệu analog (0-10V / 4-20mA).
Chức năng Autozero giúp tự động hiệu chỉnh điểm 0.
Vỏ thiết bị công nghiệp phù hợp lắp đặt trong hệ thống HVAC.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN LƯU LƯỢNG GIÓ PRODUAL DPT-FLOW-5000-AZ-D
Cảm biến hoạt động dựa trên nguyên lý đo chênh áp của dòng khí.
Bước 1: Đo chênh áp trong ống gió
Thiết bị nhận tín hiệu áp suất từ các điểm đo hoặc đầu dò lưu lượng trong ống gió.
Bước 2: Tính toán lưu lượng và vận tốc gió
Bộ xử lý bên trong sẽ chuyển đổi giá trị chênh áp thành các thông số như lưu lượng gió, vận tốc gió hoặc áp suất.
Bước 3: Xuất tín hiệu điều khiển
Kết quả đo được chuyển thành tín hiệu analog 0-10V hoặc 4-20mA để truyền về bộ điều khiển HVAC hoặc hệ thống BMS.
THÔNG SỐ KỸ THUẬT CẢM BIẾN LƯU LƯỢNG GIÓ PRODUAL DPT-FLOW-5000-AZ-D
Model: DPT-FLOW-5000-AZ-D
Loại thiết bị: Cảm biến đo lưu lượng gió ống gió
Dải đo áp suất: 0 - 5000 Pa
Thông số đo: Lưu lượng gió, vận tốc gió, áp suất tĩnh, chênh áp
Tín hiệu đầu ra: 0 - 10V hoặc 4 - 20mA
Chức năng Autozero: Có (tự động hiệu chỉnh điểm 0)
Chu kỳ Autozero: khoảng 10 phút
Màn hình hiển thị: Có
Đơn vị đo: nhiều đơn vị lựa chọn
Ứng dụng: HVAC, BMS, hệ thống thông gió
Hãng sản xuất: Produal - Phần Lan
- Bảo hành 24 tháng 1 đổi 1
ỨNG DỤNG CẢM BIẾN LƯU LƯỢNG GIÓ PRODUAL DPT-FLOW-5000-AZ-D
Cảm biến DPT-FLOW được sử dụng phổ biến trong các hệ thống đo và giám sát lưu lượng không khí:
Đo lưu lượng gió trong ống gió HVAC
Giám sát lưu lượng gió của quạt ly tâm
Kiểm soát hệ thống thông gió trong tòa nhà
Giám sát lưu lượng gió trong phòng sạch (Cleanroom)
Hệ thống điều khiển lưu lượng gió VAV
Hệ thống quản lý tòa nhà BMS
Chức năng Autozero tự động hiệu chỉnh điểm 0 giúp duy trì độ chính xác của phép đo và loại bỏ sai lệch do trôi điểm 0 theo thời gian, đồng thời giảm nhu cầu hiệu chuẩn thủ công định kỳ.
MUA CẢM BIẾN LƯU LƯỢNG GIÓ PRODUAL DPT-FLOW-5000-AZ-D CHÍNH HÃNG
Sensors Việt Nam là đơn vị cung cấp các dòng cảm biến lưu lượng gió, cảm biến chênh áp và thiết bị HVAC Produal chính hãng. Liên hệ Sensors Việt Nam để được tư vấn và báo giá Cảm biến lưu lượng ống gió PRODUAL DPT-FLOW-5000-AZ-D, đảm bảo sản phẩm chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật và giao hàng nhanh cho các dự án HVAC và BMS.
