Đầu dò lưu lượng khí FloXact‑L1500 là thiết bị đo lưu lượng gió/khí trong ống dẫn hình chữ nhật, thuộc hãng Produal. Thiết bị hoạt động theo nguyên lý ống pitot đa điểm, kết hợp với cảm biến áp suất vi sai (thường là DPT‑FLOW hoặc các transmitter tương thích) để xác định chính xác lưu lượng trong hệ thống thông gió, điều hòa không khí (HVAC/R).

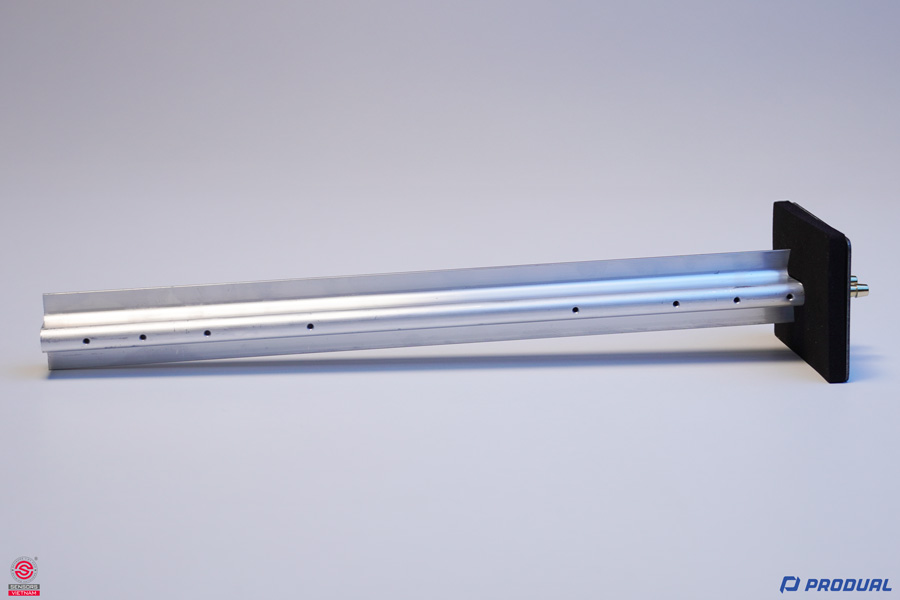

KHÁI QUÁT VỀ ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-L1500
Đầu dò lưu lượng khí/đầu dò lưu lượng ống gió hình chữ nhật FloXact-L1500 được làm bằng nhôm, chuyên dùng cho ống dẫn hình chữ nhật và ống mềm 4 mm. Chiều dài sản phẩm là 1500 mm. Thiết bị này được thiết kế chuyên biệt để đo lưu lượng khí và hoạt động cùng với các cảm biến lưu lượng gió, bộ truyền lưu lượng khí hoặc các bộ truyền khác có đầu ra lưu lượng khí.
FloXact-L1500 dễ dàng lắp đặt vào các ống thông gió hiện đại. Nó hoạt động dựa trên nguyên lý ống Pitot - Tức là đo các thành phần áp suất tổng (Ptot) và áp suất tĩnh (Pstat) để suy ra lưu lượng khí chính xác.
Đầu dò lưu lượng gió FloXact-L1500 thu thập giá trị lưu lượng khí trên nhiều điểm đo bằng cách sử dụng phương pháp trung bình đa điểm (dựa trên phương pháp Log-Tchebycheff). Số lượng điểm đo phụ thuộc vào kích thước và hình dạng của ống thông gió.
Thiết bị sở hữu thiết kế dạng đầu dò, giúp khuếch đại tín hiệu áp suất vận tốc khoảng 2,5 lần, cho phép đo tốc độ gió thấp xuống mức 1,0 m/s (≈200 fpm).
Người dùng có thể dễ dàng kết nối đầu dò lưu lượng ống gió hình chữ nhật FloXact-L1500 với các bộ truyền lưu lượng khí Produal DPT-Flow. Mẫu được khuyến nghị là DPT-Flow-1000-AZ-D (vì phạm vi áp suất điển hình trong ống thông gió là 0-250Pa trong khi phạm vi đo của DPT-Flow-1000-AZ-D là 0-1000 Pa).
THÔNG SỐ KỸ THUẬT NỔI BẬT CỦA ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-L1500
Các thông số kỹ thuật nổi bật của đầu dò lưu lượng ống gió hình chữ nhật FloXact-L1500 gồm:
- Độ chính xác đo lưu lượng không khí: ±2 % (tốc độ gió > 1 m/s)
- Đầu nối ống: Ø4,8 mm
- Môi trường khí đo: Không khí khô hoặc khí không ăn mòn
- Nguyên vật liệu: Nhôm T3015
- Lắp đặt bằng vít trên ống dẫn: Các đầu dò dài 350mm trở lên được trang bị một đinh tán Ø6 mm, vòng đệm và đai ốc để cố định đầu còn lại của đầu dò.
- Tấm đế lắp đặt: Thép nhẹ
- Đầu nối ống: Đồng thau có gai
- Gioăng: Cao su xốp EPDM
- Điều kiện hoạt động: Nhiệt độ → 5...95 °C; Độ ẩm → 0..95 %rH, không ngưng tụ
- Nhiệt độ bảo quản: -20...95 °C
- Bảo hành: 2 năm
ỨNG DỤNG THỰC TẾ CỦA ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-L1500
Đầu dò lưu lượng khí FloXact‑L1500 thường xuất hiện trong các ứng dụng sau:
- Đo lưu lượng gió trong ống dẫn hình chữ nhật: Đo lưu lượng khí/cấp gió và hồi gió trong ống hình chữ nhật của hệ thống HVAC, AHU, FCU, VAV…
- Kết nối với transmitter DPT‑FLOW: Thường kết hợp với transmitter DPT‑FLOW hoặc các transmitter áp suất vi sai tương thích để xuất tín hiệu 4-20 mA/0-10 V, hiển thị trực tiếp lưu lượng (m³/h, l/s, CFM) và tốc độ gió (m/s) trên hệ thống BAS/BMS.
- Hiệu chỉnh và kiểm định luồng gió: Ứng dụng trong commissioning, balancer, kiểm tra hiệu suất của hệ thống thông gió, điều hòa không khí, phòng sạch, phòng điều hòa… và các ứng dụng yêu cầu kiểm soát nghiêm ngặt lưu lượng gió.

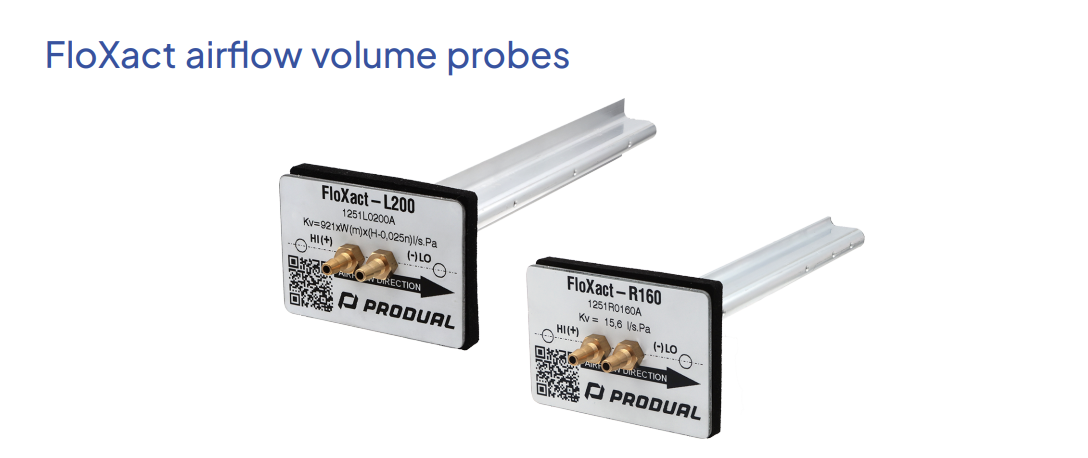

ƯU ĐIỂM CỦA ĐẦU DÒ LƯU LƯỢNG KHÍ FLOXACT-L1500
Đo trung bình đa điểm chính xác: Các điểm lấy áp trên đầu dò được phân bố theo phương pháp Log‑Tchebycheff, giúp đo trung bình tốc độ gió trên toàn diện tích mặt cắt, giảm sai số do phân bố luồng không đồng đều.
Khuếch đại tín hiệu áp suất vận tốc: Thiết kế của FloXact-L1500 cho phép khuếch đại tín hiệu khoảng 2,5 lần, giúp đo được tốc độ gió thấp và tăng độ nhạy trong hệ thống VAV.
Không nhạy cảm với luồng gió lệch hướng: Cấu trúc đầu dò và các lỗ lấy áp được thiết kế vuốt vát, giúp đầu dò ít bị ảnh hưởng bởi luồng gió lệch hướng hoặc xoáy đến khoảng ±30° so với trục ống. Thiết bị rất phù hợp với các đoạn ống có khúc cong, van điều chỉnh.
Dễ dàng lắp đặt trên hệ thống ống gió hiện hữu: Thiết kế đầu dò rất nhỏ gọn, cho phép lắp đặt vào các ống dẫn khí hình chữ nhật/tấm gắn ống gió mà không cần thay đổi cấu trúc đường ống.
Nếu có nhu cầu được tư vấn kỹ hơn và đặt mua sản phẩm đầu dò lưu lượng khí FloXact-L1500 hoặc các sản phẩm tương tự thì bạn đừng ngần ngại mà hãy nhấc máy liên hệ trực tiếp cho Sensors Việt Nam nhé!
