Trong các hệ thống điều hòa không khí trung tâm, cấp thoát nhiệt hay xử lý nước công nghiệp, việc đo chính xác nhiệt độ nước trong đường ống là yếu tố quyết định để kiểm soát hiệu quả năng lượng và vận hành ổn định. Cảm biến nhiệt độ chính xác cao gắn ống nước EE431-M3A3L115TT2 của E+E Elektronik (Áo) được thiết kế chuyên biệt cho ứng dụng này - thiết bị có độ chính xác cao, ngõ ra chuẩn công nghiệp và khả năng lắp đặt nhanh chóng.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN NHIỆT ĐỘ CHÍNH XÁC CAO GẮN ỐNG NƯỚC 0-10V EE431-M3A3L115TT2
Cấu Tạo Cơ Bản

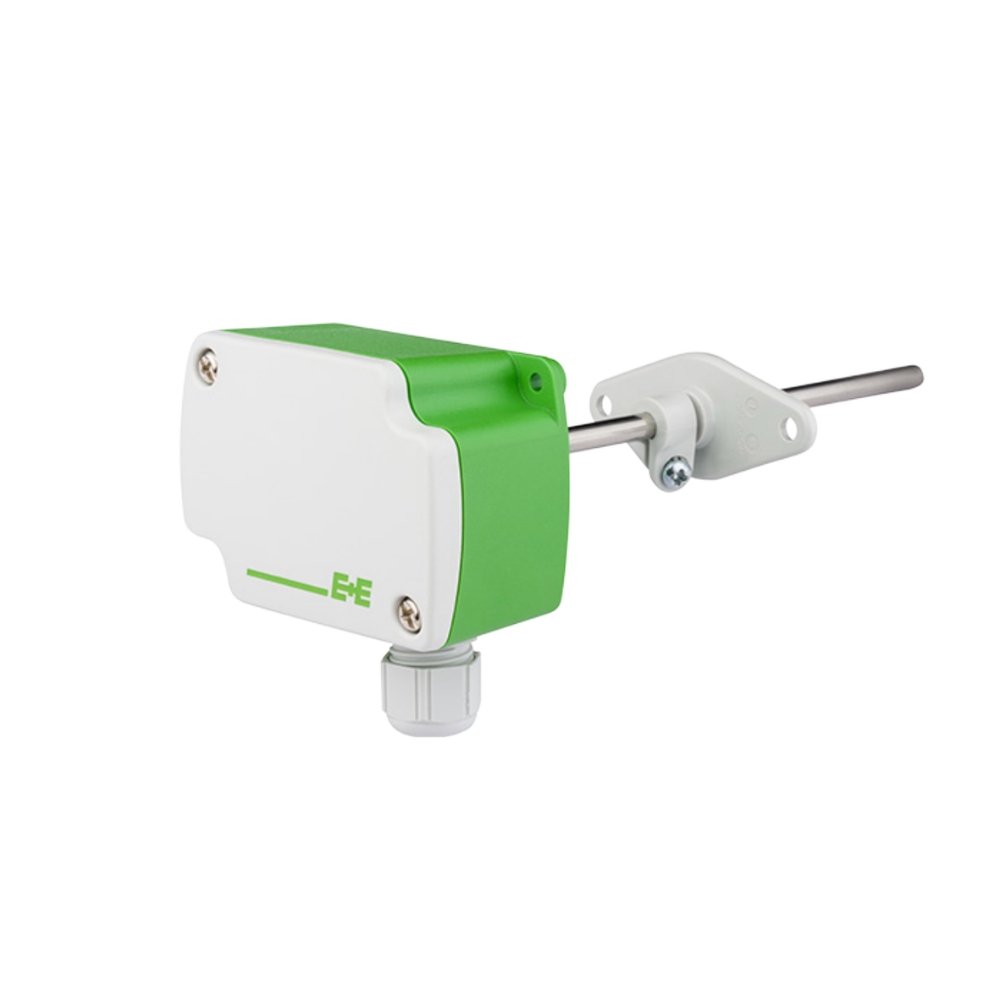

Cảm biến nhiệt độ gắn ống nước 0-10V EE431-M3A3L115TT2 được cấu thành từ:
Đầu dò: Được làm từ thép không gỉ 1.4571 (316Ti), đường kính Ø6mm, chiều dài 115mm rất bền, chống ăn mòn tốt trong môi trường nước sạch, nước lạnh, nước nóng.
Vỏ thiết bị: Làm từ nhựa Polycarbonate chuẩn UL94 V-0, đạt cấp bảo vệ IP65/NEMA 4X, có khả năng chống bụi hoàn toàn và chống tia nước phun trực tiếp.
Mạch điện tử: Có nhiệm vụ xử lý tín hiệu từ phần tử cảm nhận nhiệt độ, chuyển đổi sang tín hiệu tiêu chuẩn đã lập trình sẵn.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của cảm biến rất đơn giản:
1- Phần tử cảm biến thu nhận giá trị nhiệt độ thực tế trong ống dẫn nước và truyền tín hiệu về mạch điện tử.
2 - Mạch điện tử nhận tín hiệu và xử lý - chuyển đổi dữ liệu đo được thành tín hiệu ngõ ra tiêu chuẩn.
3 - Tín hiệu được truyền về tủ PLC, bộ điều khiển hoặc hệ thống BMS để hiển thị giá trị nhiệt độ trực quan nhằm phục vụ công tác giám sát hoặc điều khiển tự động.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN NHIỆT ĐỘ CHÍNH XÁC CAO GẮN ỐNG NƯỚC 0-10V EE431-M3A3L115TT2
Cảm biến nhiệt độ gắn ống nước 0-10V EE431-M3A3L115TT2 được tin dùng nhờ những ưu điểm vượt trội:
- Độ chính xác cao ~ khoảng ±0.1°C.
- Kết nối dây đơn giản.
- Tín hiệu 0-10V chuẩn công nghiệp, dễ dàng kết nối với hệ thống điều khiển - giám sát mà không cần thêm nguồn riêng cho dây tín hiệu.
- Độ bền cao, có thể ứng dụng trong nhiều môi trường khác nhau nhờ cấp bảo vệ IP65 / NEMA 4X, phần đầu dò được làm bằng chất liệu bền bỉ, cao cấp.
- Lắp đặt không cần mở nắp nhờ thiết kế bắt vít ngoài thân (external mounting holes), bảo vệ mạch điện tử khỏi bụi bẩn trong quá trình thi công.
- Cấu hình linh hoạt và thời gian phản hồi nhanh - phù hợp với yêu cầu kiểm soát nhiệt độ theo thời gian thực.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ CHÍNH XÁC CAO GẮN ỐNG NƯỚC 0-10V EE431-M3A3L115TT2
Hệ thống nước lạnh trung tâm (Chiller System): Đo nhiệt độ nước cấp (supply water) và nước hồi (return water) của chiller, giúp BMS tính toán hiệu suất trao đổi nhiệt và tối ưu vận hành máy lạnh.
Hệ thống nước nóng (Hot Water System): Giám sát nhiệt độ nước nóng trong vòng lặp sưởi ấm tòa nhà, bể nước nóng công nghiệp.
Hệ thống FCU/AHU: Đo nhiệt độ nước vào/ra cuộn lạnh hoặc cuộn nóng để điều tiết van.
Nhà máy thực phẩm và đồ uống: Kiểm soát nhiệt độ nước trong quy trình thanh trùng, làm mát sản phẩm, hệ thống CIP (Clean-in-Place).
Hệ thống năng lượng mặt trời nhiệt: Theo dõi nhiệt độ nước trong collector và bồn trữ nhiệt.
Tòa nhà thông minh (Smart Building): Tích hợp vào hệ thống BMS/SCADA để giám sát tự động và cảnh báo bất thường nhiệt độ.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ CHÍNH XÁC CAO GẮN ỐNG NƯỚC 0-10V EE431-M3A3L115TT2
- Model: EE431-M3A3L115TT2
- Dải đo: 0°C đến +50°C
- Độ chính xác: Cao ~ ±0.1°C
- Ngõ ra: 0-10V
- Chiều dài đầu dò: 115mm
- Vỏ thiết bị: Polycarbonate
- Cấp bảo vệ: IP65 / NEMA 4X
- Kết nối cáp: Terminal vít, tối đa 2.5mm² (AWG14)
- Đầu cáp: M16x1.5
- Hãng sản xuất: E+E Elektronik (Áo)
- Chứng chỉ: CO/CQ đầy đủ.
Sensors Việt Nam cung cấp cảm biến nhiệt độ gắn ống nước 0-10V EE431-M3A3L115TT2 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
