Cảm biến quang phản xạ triệt tiêu nền (Background Suppression Photoelectric Sensor) là dòng cảm biến quang điện sử dụng công nghệ xác định khoảng cách để phát hiện vật thể trong phạm vi cài đặt, đồng thời hạn chế ảnh hưởng của các bề mặt hoặc vật thể nằm phía sau vùng phát hiện. Nhờ khả năng phân biệt vật thể cần phát hiện với nền phía sau, cảm biến giúp nâng cao độ chính xác và độ ổn định trong các hệ thống tự động hóa công nghiệp.
Khác với cảm biến quang phản xạ khuếch tán thông thường, cảm biến quang Background Suppression (BGS) không chỉ dựa vào cường độ ánh sáng phản xạ mà còn đánh giá vị trí của vật thể so với khoảng cách phát hiện đã thiết lập. Điều này giúp hạn chế tình trạng phát hiện nhầm băng tải, khung máy, tường hoặc các bề mặt phản xạ nằm phía sau sản phẩm.
Công nghệ Background Suppression được ứng dụng rộng rãi trong dây chuyền sản xuất, hệ thống băng tải, máy đóng gói, thiết bị phân loại sản phẩm, máy lắp ráp và nhiều hệ thống điều khiển tự động.
1. CẢM BIẾN QUANG PHẢN XẠ TRIỆT TIÊU NỀN LÀ GÌ?
Cảm biến quang phản xạ triệt tiêu nền, còn gọi là cảm biến quang BGS (Background Suppression Sensor), là thiết bị phát hiện vật thể không tiếp xúc bằng ánh sáng, có khả năng xác định vật thể nằm trong hay ngoài phạm vi phát hiện được thiết lập. Thiết bị thường tích hợp bộ phát và bộ thu ánh sáng trong cùng một thân cảm biến. Khi ánh sáng chiếu đến vật thể và phản xạ trở lại, hệ thống quang học cùng mạch xử lý sẽ đánh giá tín hiệu để xác định trạng thái phát hiện.
Điểm khác biệt quan trọng của cảm biến BGS là khả năng bỏ qua các bề mặt nằm phía sau khoảng cách phát hiện, ngay cả khi chúng có khả năng phản xạ ánh sáng mạnh, trong giới hạn hoạt động của thiết bị.
Ví dụ, khi cảm biến được cài đặt khoảng cách phát hiện 200 mm:
Vật thể ở khoảng cách 100 mm: Cảm biến phát hiện.
Vật thể ở khoảng cách 180 mm: Cảm biến phát hiện.
Vật thể ở khoảng cách 300 mm: Cảm biến bỏ qua.
Bề mặt nền ở khoảng cách 500 mm: Không kích hoạt tín hiệu phát hiện.
Nhờ đặc tính này, cảm biến quang triệt tiêu nền đặc biệt phù hợp với các ứng dụng cần phát hiện sản phẩm phía trước một bề mặt cố định.
2. NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN QUANG BACKGROUND SUPPRESSION

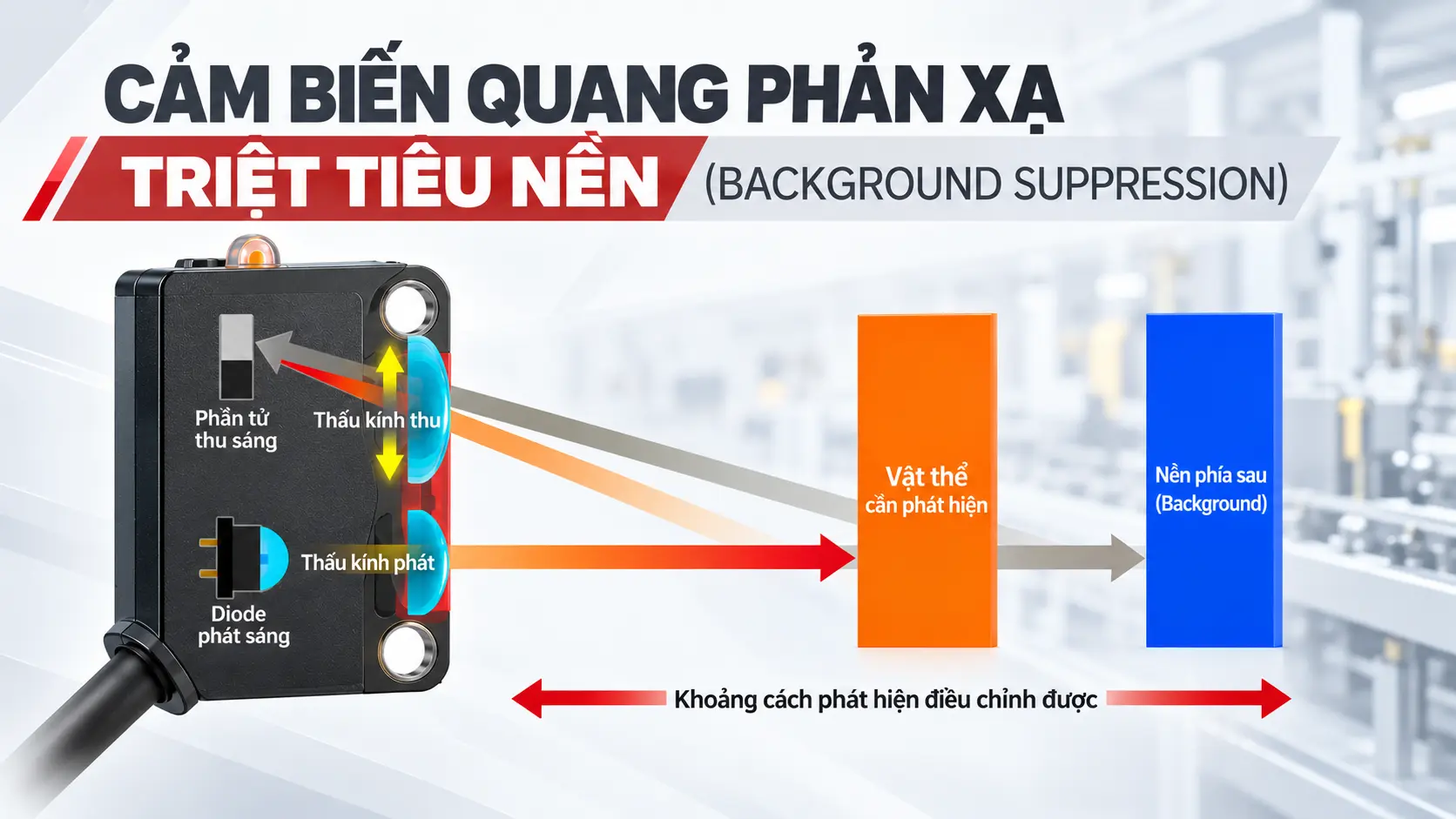

Phần lớn cảm biến quang BGS thông dụng hoạt động dựa trên nguyên lý tam giác quang học (Optical Triangulation). Hệ thống quang học sử dụng vị trí của ánh sáng phản xạ trên bộ phận thu để đánh giá khoảng cách đến vật thể.
Quá trình hoạt động gồm các bước cơ bản:
Bước 1: Phát ánh sáng
Bộ phát tạo ra chùm ánh sáng hướng đến vùng cần giám sát. Nguồn sáng có thể là LED đỏ, hồng ngoại hoặc laser tùy theo thiết kế cảm biến.
Bước 2: Tiếp nhận ánh sáng phản xạ
Khi chùm sáng chiếu đến vật thể, một phần ánh sáng được phản xạ trở lại bộ thu. Vị trí ánh sáng phản xạ trên phần tử thu thay đổi theo khoảng cách giữa cảm biến và vật thể.
Bước 3: Xác định khoảng cách phát hiện
Mạch xử lý đánh giá tín hiệu thu được và so sánh với ngưỡng khoảng cách đã cài đặt.
Bước 4: Xuất tín hiệu điều khiển
Khi vật thể nằm trong vùng phát hiện hợp lệ, cảm biến thay đổi trạng thái ngõ ra để gửi tín hiệu đến PLC, bộ điều khiển hoặc thiết bị ngoại vi. Một số dòng cảm biến BGS hiện đại có thể sử dụng công nghệ đo khoảng cách khác. Vì vậy, nguyên lý cụ thể cần được kiểm tra theo tài liệu kỹ thuật của nhà sản xuất.
3. ƯU ĐIỂM CỦA CẢM BIẾN QUANG PHẢN XẠ TRIỆT TIÊU NỀN
3.1. Hạn chế phát hiện nhầm bề mặt nền
Đây là ưu điểm nổi bật nhất của công nghệ Background Suppression (BGS). Trong các hệ thống băng tải, cảm biến cần phát hiện sản phẩm nhưng không được nhận nhầm bề mặt băng tải khi không có sản phẩm đi qua. Cảm biến BGS cho phép thiết lập khoảng cách phát hiện phù hợp để phân biệt sản phẩm với nền phía sau, giúp hạn chế tín hiệu sai.
3.2. Giảm ảnh hưởng của màu sắc vật thể
Đối với cảm biến phản xạ khuếch tán thông thường, khoảng cách phát hiện có thể thay đổi đáng kể khi chuyển từ vật thể màu trắng sang màu đen. Cảm biến quang BGS có khả năng giảm ảnh hưởng này nhờ đánh giá vị trí hoặc khoảng cách của vật thể. Tuy nhiên, mức độ ổn định còn phụ thuộc vào thiết kế cảm biến, màu sắc và đặc tính phản xạ của vật thể.
3.3. Không cần sử dụng gương phản xạ
Cảm biến BGS tích hợp bộ phát và bộ thu trong cùng một thiết bị, không yêu cầu lắp đặt gương phản xạ hoặc bộ thu riêng biệt. Điều này giúp đơn giản hóa quá trình lắp đặt, tiết kiệm không gian và thuận tiện khi tích hợp vào máy móc công nghiệp.
3.4. Phù hợp với các ứng dụng có khoảng cách phát hiện giới hạn
Cảm biến BGS cho phép xác định vùng phát hiện theo khoảng cách, phù hợp với những vị trí cần phát hiện sản phẩm nhưng bỏ qua các bộ phận máy nằm phía sau.
3.5. Tích hợp dễ dàng với hệ thống điều khiển
Các dòng cảm biến quang BGS công nghiệp thường có ngõ ra transistor NPN hoặc PNP, cho phép kết nối với PLC và các thiết bị điều khiển tự động. Một số model hỗ trợ chế độ Light ON, Dark ON, Teach-in hoặc điều chỉnh khoảng cách phát hiện.

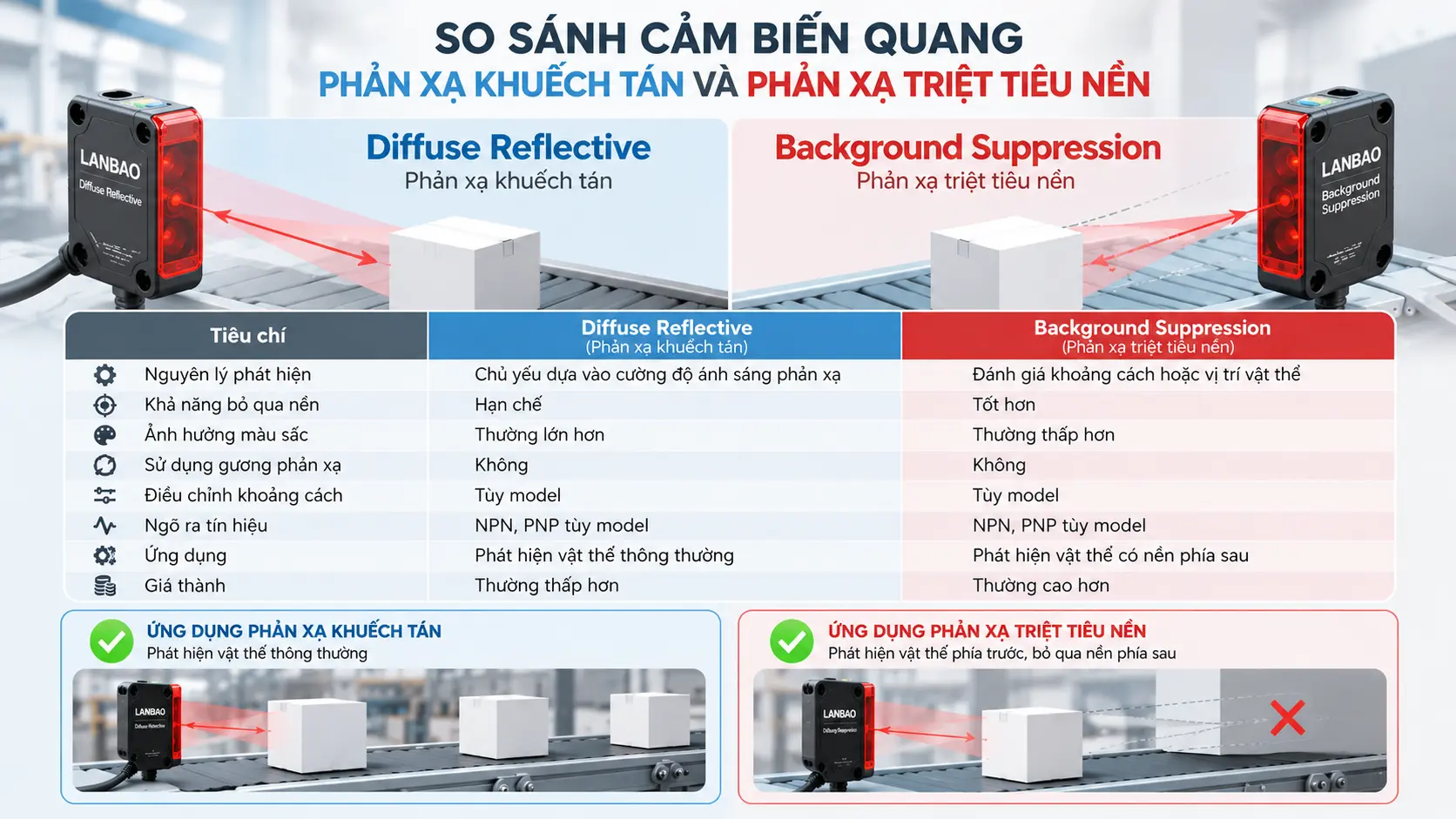

4. SO SÁNH CẢM BIẾN QUANG BGS VÀ CẢM BIẾN QUANG PHẢN XẠ KHUẾCH TÁN
Cảm biến quang phản xạ triệt tiêu nền và cảm biến quang phản xạ khuếch tán đều có bộ phát và bộ thu tích hợp trong cùng một thiết bị. Tuy nhiên, phương pháp đánh giá tín hiệu và khả năng loại bỏ ảnh hưởng từ nền phía sau có sự khác biệt.
Đối với các ứng dụng chỉ cần phát hiện vật thể ở khoảng cách gần và không có bề mặt gây nhiễu phía sau, cảm biến phản xạ khuếch tán thông thường có thể đáp ứng tốt. Ngược lại, nếu cần phát hiện sản phẩm phía trước băng tải, khung máy hoặc bề mặt phản xạ, cảm biến quang BGS thường là giải pháp phù hợp hơn.
5. ỨNG DỤNG CỦA CẢM BIẾN QUANG TRIỆT TIÊU NỀN TRONG CÔNG NGHIỆP
5.1. Phát hiện sản phẩm trên băng tải
Trong dây chuyền sản xuất, cảm biến BGS được sử dụng để xác định sự xuất hiện của sản phẩm tại các vị trí kiểm tra. Cảm biến có thể được cài đặt để phát hiện sản phẩm nhưng bỏ qua bề mặt băng tải nằm phía sau, giúp hạn chế tình trạng đếm sai hoặc phát tín hiệu không mong muốn.
5.2. Máy đóng gói tự động
Cảm biến quang triệt tiêu nền hỗ trợ phát hiện hộp, bao bì và sản phẩm trước khi thực hiện các công đoạn đóng gói, dán nhãn hoặc phân loại. Khả năng kiểm soát khoảng cách phát hiện giúp thiết bị hoạt động ổn định hơn khi phía sau sản phẩm có các bộ phận máy móc.
5.3. Dây chuyền lắp ráp linh kiện
Trong ngành sản xuất điện tử và cơ khí chính xác, cảm biến BGS được sử dụng để kiểm tra sự hiện diện và vị trí của linh kiện. Đối với các chi tiết nhỏ, cần lựa chọn cảm biến có kích thước điểm sáng và độ phân giải phù hợp.
5.4. Hệ thống phân loại sản phẩm
Cảm biến quang BGS có thể cung cấp tín hiệu xác nhận sản phẩm đi qua vị trí kiểm tra, hỗ trợ PLC điều khiển cơ cấu phân loại. Đối với sản phẩm có nhiều màu sắc khác nhau, công nghệ triệt tiêu nền giúp giảm ảnh hưởng của sự thay đổi độ phản xạ bề mặt.
5.5. Máy móc và thiết bị tự động hóa
Cảm biến BGS được ứng dụng để kiểm tra vị trí vật thể, xác nhận sự hiện diện của chi tiết và hỗ trợ điều khiển các cơ cấu tự động trong máy móc công nghiệp.
6. THÔNG SỐ KỸ THUẬT CẦN QUAN TÂM KHI CHỌN CẢM BIẾN BGS
Khi lựa chọn cảm biến quang phản xạ triệt tiêu nền, cần xem xét các thông số kỹ thuật sau:
Khoảng cách phát hiện (Sensing Distance)
Xác định khoảng cách làm việc phù hợp giữa cảm biến và vật thể. Cần chú ý khoảng cách phát hiện tối thiểu, tối đa và phạm vi điều chỉnh của từng model.
Khả năng triệt tiêu nền (Background Suppression Performance)
Đánh giá khả năng phân biệt vật thể với nền phía sau, đặc biệt khi khoảng cách giữa sản phẩm và nền tương đối nhỏ.
Nguồn sáng (Light Source)
Có thể sử dụng LED đỏ, LED hồng ngoại hoặc laser tùy thiết kế. Kích thước điểm sáng và đặc tính chùm sáng cần phù hợp với vật thể cần phát hiện.
Điện áp hoạt động (Operating Voltage)
Các dòng cảm biến công nghiệp thường sử dụng nguồn DC, chẳng hạn 10 đến 30 VDC hoặc 12 đến 24 VDC tùy model.
Ngõ ra điều khiển (Output Type)
Kiểm tra loại ngõ ra NPN hoặc PNP, chế độ Light ON, Dark ON và khả năng tương thích với đầu vào PLC.
Thời gian đáp ứng (Response Time)
Đối với các dây chuyền tốc độ cao, cần lựa chọn cảm biến có thời gian đáp ứng đủ nhanh để phát hiện chính xác sản phẩm đang di chuyển.
Cấp bảo vệ (Protection Rating)
Các cấp bảo vệ như IP65 hoặc IP67 thường được sử dụng trong môi trường công nghiệp, tùy theo thiết kế thiết bị.
Kiểu kết nối (Connection Type)
Cảm biến có thể sử dụng cáp tích hợp hoặc đầu nối M8, M12 để thuận tiện cho việc lắp đặt và bảo trì.
Các thông số cụ thể cần được xác nhận theo datasheet của từng model.
7. HƯỚNG DẪN LẮP ĐẶT CẢM BIẾN QUANG BACKGROUND SUPPRESSION
Để cảm biến BGS hoạt động ổn định, cần lựa chọn vị trí lắp đặt và điều chỉnh khoảng cách phù hợp.
Một số lưu ý quan trọng:
Xác định chính xác khoảng cách từ cảm biến đến vật thể cần phát hiện.
Đảm bảo bề mặt nền nằm ngoài phạm vi phát hiện đã cài đặt.
Kiểm tra khoảng cách tối thiểu giữa vật thể và nền theo thông số kỹ thuật.
Tránh lắp đặt tại vị trí có rung động mạnh hoặc dễ va đập.
Hạn chế bụi bẩn và hơi nước bám trên bề mặt quang học.
Kiểm tra khả năng phát hiện với các màu sắc và vật liệu sản phẩm khác nhau.
Căn chỉnh cảm biến theo hướng dẫn của nhà sản xuất.
Kiểm tra tín hiệu ngõ ra trước khi đưa hệ thống vào vận hành.
Đặc biệt, đối với các vật thể có bề mặt bóng, màu đen hoặc độ phản xạ thấp, nên thử nghiệm thực tế để xác nhận độ ổn định của cảm biến.
8. CÂU HỎI THƯỜNG GẶP VỀ CẢM BIẾN QUANG BGS
Cảm biến quang Background Suppression có phát hiện được vật thể màu đen không?
Có. Nhiều dòng cảm biến BGS có khả năng phát hiện vật thể màu đen và các vật thể có độ phản xạ thấp. Tuy nhiên, khoảng cách và độ ổn định phát hiện vẫn phụ thuộc vào đặc tính của từng model.
Cảm biến BGS có cần sử dụng gương phản xạ không?
Không. Cảm biến quang BGS thường tích hợp bộ phát và bộ thu trong cùng một thiết bị và sử dụng ánh sáng phản xạ trực tiếp từ vật thể.
Cảm biến BGS có phát hiện được vật thể trong suốt không?
Một số trường hợp có thể phát hiện được, nhưng vật thể trong suốt thường gây khó khăn cho công nghệ phản xạ thông thường. Đối với chai PET, thủy tinh hoặc màng nhựa trong suốt, nên cân nhắc cảm biến chuyên dụng.
Background Suppression có giống Diffuse Reflective không?
Không hoàn toàn. Background Suppression là một công nghệ phát hiện phản xạ có khả năng triệt tiêu nền dựa trên khoảng cách. Trong khi đó, cảm biến phản xạ khuếch tán thông thường chủ yếu dựa vào cường độ ánh sáng phản xạ để xác định vật thể.
Cảm biến quang BGS có ngõ ra NPN và PNP không?
Có. Nhiều dòng cảm biến quang BGS được sản xuất với các phiên bản ngõ ra NPN hoặc PNP, phù hợp với những hệ thống điều khiển khác nhau.
Khi nào nên sử dụng cảm biến quang triệt tiêu nền?
Nên cân nhắc cảm biến BGS khi cần phát hiện vật thể ở khoảng cách xác định nhưng phía sau có băng tải, khung máy, tường hoặc các bề mặt có thể gây phát hiện nhầm.
