Cảm biến rung máy bơm là thiết bị chuyên dùng để giám sát biên độ dao động của bộ phận quay trên máy bơm theo thời gian thực. Đây là cơ sở giúp kỹ thuật viên phát hiện sớm các dấu hiệu bất thường như mất cân bằng rotor, lỏng chân đế, lệch trục, hở khớp nối hoặc xuống cấp vòng bi...
Trong nhà máy, tòa nhà và trung tâm dữ liệu, việc lắp cảm biến đo độ rung máy bơm công nghiệp và hệ thống HVAC không chỉ nhằm mục đích bảo vệ máy bơm mà còn đảm bảo sự ổn định áp lực, lưu lượng, nhiệt độ và chất lượng không khí cho toàn bộ hệ thống.
TẦM QUAN TRỌNG CỦA CẢM BIẾN RUNG MÁY BƠM VÀ HỆ THỐNG HVAC
Trong hệ thống HVAC, máy bơm ly tâm, bơm tăng áp, bơm tuần hoàn, quạt AHU, FCU, chiller và bơm nước ngưng đều có bộ phận quay làm việc liên tục. Khi rotor quay sẽ tạo ra dao động cơ học ở tần số cho phép. Tuy nhiên, khi có sai lệch nhỏ về cân bằng, căn chỉnh trục, độ căng đai hoặc trạng thái vòng bi thì các dao động cơ học sẽ trở nên bất thường.
Ở giai đoạn đầu, các dao động này gần như không đáng kể - nó có thể chỉ làm tăng tiếng ồn và tiêu hao năng lượng nhiều hơn một chút. Nhưng về lâu dài, nếu không được phát hiện và xử lý, tình trạng rung sẽ bào mòn vòng bi, làm nứt thân máy bơm, rơle khớp nối và trong trường hợp nặng nhất có thể gây dừng hệ thống đột ngột.
Cảm biến rung máy bơm và hệ thống HVAC được sử dụng trong trường hợp này nhằm chuyển đổi dao động cơ học bất thường thành tín hiệu điện có thể theo dõi và phân tích tức thời, thường là 4-20 mA, Modbus RS485, IO-Link hoặc tín hiệu số cảnh báo, để đưa về PLC/BMS/SCADA/bộ điều khiển biến tần.
Nhờ có cảm biến rung máy bơm công nghiệp mà người vận hành có thể xem giá trị rung, xu hướng biến đổi theo thời gian thực, cài đặt ngưỡng cảnh báo, nhận tín hiệu cảnh báo và ghi lịch sử sự cố ngay trên hệ thống giám sát.
Đối với cảm biến rung cho hệ thống HVAC, giá trị thực tế còn rõ ràng hơn. Bởi khi một quạt AHU rung bất thường có thể tác động trực tiếp đến hiệu suất cấp gió, gây ồn, làm sai lệch hoạt động của cảm biến nhiệt độ và độ ẩm, đồng thời kéo theo nguy cơ hỏng motor tăng vọt. Còn ở bơm chilled water/condenser water, mức rung động cao khiến hiệu suất trao đổi nhiệt giảm, gây chênh áp bất thường và có thể gián đoạn quá trình làm lạnh.
Giá trị lớn nhất của cảm biến rung máy bơm nằm ở chỗ tạo ra cơ sở để thực hiện bảo trì dự đoán. Khác với bảo trì định kỳ hay bảo trì khẩn cấp, cảm biến rung máy bơm công nghiệp giúp doanh nghiệp dự đoán trước các nguy cơ hư hỏng và chỉ cần dừng sửa khi dữ liệu rung vượt ngưỡng cài đặt hoặc có xu hướng tăng bất thường. Điều này giúp giảm downtime ngoài kế hoạch, ngăn chặn hư hỏng dây chuyền và kéo dài tuổi thọ của các thiết bị có liên quan như bơm, động cơ, quạt và chiller.
Xem thêm: Cảm biến rung và ứng dụng trong hệ thống tự động hoá
CẢM BIẾN RUNG MÁY BƠM VÀ CẢM BIẾN RUNG CHO HỆ THỐNG HVAC CÓ THỂ PHÁT HIỆN HƯ HỎNG NÀO?
Cảm biến rung máy bơm và cảm biến rung cho hệ thống HVAC không chỉ đơn thuần là phát hiện “máy có rung hay không/rung nhiều hay ít”, mà còn có khả năng hỗ trợ nhận diện nguyên nhân hư hỏng thông qua mức rung, tần số đặc trưng và xu hướng thay đổi theo thời gian. Trong thực tế ứng dụng, cảm biến rung thường được dùng để theo dõi những nhóm lỗi phổ biến dưới đây:
Cảm biến rung máy bơm phát hiện mất cân bằng rotor hoặc cánh bơm
Bụi bẩn bám quá nhiều trên cánh quạt, mòn cánh bơm, cặn nước hoặc lỗi lắp ráp không đều có thể khiến khối lượng quay máy bơm bị mất đối xứng. Dấu hiệu nhận biết điển hình: vận tốc rung tăng ở tần số bằng tốc độ quay, đi kèm tiếng ồn lớn dần khi bơm chạy tải.
Cảm biến đo độ rung máy bơm nhận biết lệch trục giữa motor và bơm
Lỗi căn chỉnh trục, khớp nối lắp sai hoặc nền móng không đồng nhất là những nguyên nhân hàng đầu tạo ra biên độ rung ở tần số 1x và 2x tốc độ quay. Tình trạng này hoàn toàn có thể phát hiện và xử lý triệt để thời nhờ cảm biến rung máy bơm. Nếu không xử lý kịp thời thì tình trạng lệch trục có thể làm nóng khớp nối, mòn vòng bi và làm giảm tuổi thọ seal cơ khí.
Cảm biến rung máy bơm công nghiệp phát hiện lỏng chân đế, bu lông, kết cấu đỡ
Cảm biến rung máy bơm có thể phát hiện nhanh tình trạng rung động tăng đột ngột, đặc biệt khi bơm khởi động/đổi tải. Hiện tượng này thường xảy ra khi bu lông lỏng, khung bơm không đủ cứng và đệm cao su xuống cấp. Nếu không xử lý kịp thời thì mức rung có thể bị khuếch đại và gây nứt mối hàn.
Cảm biến đo độ rung máy bơm nhận diện hỏng vòng bi
Dấu hiệu nhận biết rõ nhất là gia tốc rung tần số cao tăng trước khi vận tốc rung tổng thể tăng rõ rệt. Đây là lý do mà trong các bơm quan trọng nên dùng cảm biến rung máy bơm phù hợp để đo đồng thời vận tốc RMS (để đánh giá mức rung tổng) và gia tốc (để theo dõi tình trạng vòng bi).
Cảm biến rung máy bơm cảnh báo hiện tượng xâm thực và hoạt động ngoài điểm thiết kế
Khi bơm ly tâm chạy quá xa điểm làm việc, hút chân không cao hoặc thiếu áp suất hút có thể gây bọt khí, tạo tình trạng rung hỗn hợp và tiếng ồn dạng sỏi va vào cánh bơm. Cảm biến rung máy bơm có khả năng phát hiện các dấu hiệu này từ sớm (nhưng cần đối chiếu thêm giá trị áp suất hút, dòng điện motor và lưu lượng để xác định chính xác nguyên nhân).
Xem thêm: Cảm biến đo độ rung động và nguyên lý hoạt động
HƯỚNG DẪN CHỌN CẢM BIẾN RUNG MÁY BƠM CHUẨN CHO TỪNG ỨNG DỤNG
Không phải mọi cảm biến rung máy bơm đều có thể áp dụng cho tất cả các dòng máy bơm. Việc lựa chọn đúng loại cảm biến đo độ rung máy bơm, dải đo, môi trường vận hành và ngõ ra sẽ quyết định trực tiếp độ chính xác phép đo, khả năng tích hợp hệ thống và chi phí vận hành.
Với bơm ly tâm công suất trung bình - nhỏ, cảm biến rung máy bơm đo vận tốc rung RMS trong dải 0-50 mm/s với ngõ ra tín hiệu 4-20 mA là lựa chọn phổ biến nhất. Dải đo này rất phù hợp để giám sát mức rung tổng theo chuẩn ISO 10816/ISO 20816 và dễ kết nối trực tiếp vào PLC/biến tần/BMS.
Với bơm quan trọng, bơm tốc độ cao và bơm có bạc đạn dễ hỏng, nên ưu tiên lựa chọn cảm biến rung máy bơm dạng gia tốc (có băng thông cao hơn). Gia tốc nhạy với tần số cao, có thể phát hiện sớm các sự cố liên quan đến vòng bi và lỗi cơ khí cục bộ - đây là điều mà phép đo vận tốc tổng khó thể hiện rõ.
Với hệ thống HVAC phân tán (nhiều AHU, bơm tuần hoàn hoặc FCU ở các tầng khác nhau), cảm biến rung máy bơm công nghiệp không dây/ngõ ra số là sự lựa chọn kinh tế - giúp giảm chi phí đi dây và thuận lợi cho kết nối BMS.
Với môi trường có độ ẩm lớn, nhiệt độ cao hoặc có nhiễu điện từ thì khi chọn cảm biến rung máy bơm người dùng cần xem xét kỹ cấp bảo vệ IP, dải nhiệt độ làm việc cùng khả năng chống nhiễu của thiết bị trước khi lựa chọn và triển khai. Tốt nhất nên chọn cảm biến đo độ rung máy bơm có vỏ bảo vệ bằng kim loại, cấp IP cao và có đầu nối chống ẩm để tăng độ bền và độ ổn định của tín hiệu.
HƯỚNG DẪN LẮP CẢM BIẾN RUNG MÁY BƠM VÀ HỆ THỐNG HVAC CHUẨN KỸ THUẬT
Vị trí lắp cảm biến là yếu tố ảnh hưởng trực tiếp đến chất lượng dữ liệu đo. Nguyên tắc chung khi lắp cảm biến rung máy bơm là càng gần nguồn rung càng tốt và phải nằm trên bề mặt cứng, phẳng - tránh lắp lên tấm ốp, ống mềm, vỏ nhựa, nơi có lớp sơn dày hoặc vị trí có rung động truyền từ thiết bị khác.
Với cảm biến độ rung bơm ly tâm, nên ưu tiên lắp tại ổ đỡ gần khớp nối và ổ đỡ gần impeller. Hai vị trí này phản ánh tốt nhất lỗi căn chỉnh trục, lỗi rotor và lỗi vòng bi. Khi nghi ngờ hiện tượng xâm thực, người dùng có thể bổ sung điểm đo trên thân bơm/khu vực hút.
Với cảm biến rung cho hệ thống HVAC, tại quạt AHU thì cảm biến nên được lắp trên ổ trục hoặc khung đỡ motor; với bơm chilled water cảm biến rung nên gắn tại bearing housing và chân đế.
Lưu ý:
Với các kết cấu đỡ mềm, người vận hành cần ghi nhận vị trí đo và hướng đo để so sánh dữ liệu giữa các kỳ bảo trì; nếu đổi vị trí lắp cảm biến rung máy bơm thì ngưỡng cảnh báo cũ có thể không còn tương thích.
Bên cạnh vị trí lắp, phương pháp cố định cảm biến đo độ rung máy bơm cũng quyết định trực tiếp đến băng thông đo. Theo đó:
- Người dùng nên bắt vít trực tiếp khi cảm biến rung máy bơm có độ cứng cơ khí và dải tần cao nhất (phù hợp giám sát lâu dài)
- Có thể dùng nam châm tiện cho thiết bị đo định kỳ (hạn chế tần số cao)
- Dùng keo dán chuyên dụng sẽ phù hợp khi lắp cảm biến rung máy bơm lên bề mặt không từ tính nhưng cần kiểm tra/cân nhắc kỹ nhiệt độ và độ bám lâu dài.
Xem thêm: Cảm biến độ rung động và 4 phân loại phổ biến
ECO-VS: GIẢI PHÁP CẢM BIẾN RUNG MÁY BƠM CÔNG NGHIỆP VÀ HỆ THỐNG HVAC TỪ SENSORS VIỆT NAM

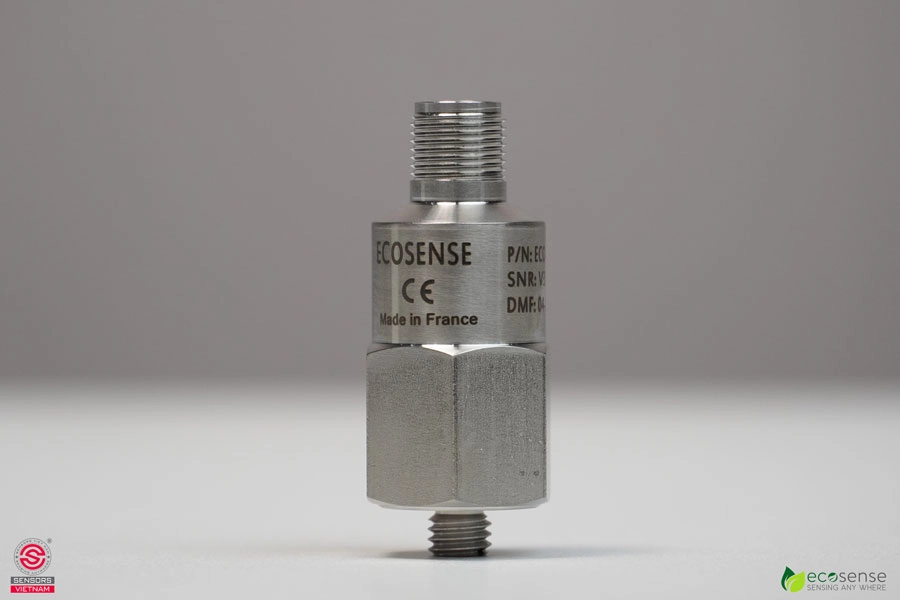

ECO-VS là dòng cảm biến rung máy bơm sản xuất bởi ECOSENSE (Pháp) và đang được phân phối chính hãng bởi Sensors Việt Nam. Sản phẩm này được thiết kế để giám sát độ rung của bơm ly tâm, bơm tuần hoàn, bơm tăng áp, quạt AHU, chiller và các thiết bị quay trong hệ thống HVAC.
Các dòng sản phẩm trong Series ECO-VS sở hữu dải đo linh hoạt từ 0-10, 0-25, 0-50, 0-100 mm/s RMS, dải tần 10-1.000 Hz và ngõ ra chuẩn công nghiệp 4-20 mA. Điều này giúp doanh nghiệp theo dõi chặt chẽ tình trạng rung trong máy bơm theo thời gian thực và đưa dữ liệu trực tiếp về PLC, DCS, SCADA hoặc BMS.
Trong thực tế vận hành tại nhà máy, cảm biến giám sát độ rung máy bơm ECO-VS giúp phát hiện sớm mất cân bằng rotor, lệch trục motor - bơm, lỏng chân đế, mòn vòng bi, hở khớp nối hoặc hiện tượng. Từ đó, kỹ thuật viên có thể lên kế hoạch kiểm tra, căn chỉnh trục hoặc bảo dưỡng vòng bi đúng thời điểm.
Với cảm biến rung máy bơm ECO-VS, người dùng có thể tùy chọn dải đo phù hợp với từng cấp công suất thiết bị:
- Bơm nhỏ, bơm định lượng hoặc thiết bị cần độ nhạy cao → model 0-10 mm/s RMS
- Bơm công nghiệp và quạt cỡ vừa → model 0-25 hoặc 0-50 mm/s RMS
- Bơm lớn, máy nén, turbine hoặc thiết bị có rung nền cao → model 0-100 mm/s RMS.
Khi chọn cảm biến đo độ rung máy bơm và hệ thống HVAC ECO-VS tại Sensors Việt Nam, khách hàng không chỉ nhận được sản phẩm chính hãng chất lượng cao, mà còn có đủ CO/CQ, chính sách giá tốt, bảo hành uy tín 12 tháng, giao hàng nhanh chóng toàn quốc và được tư vấn thông tin - hỗ trợ kỹ thuật tận tình bởi các chuyên viên giàu kinh nghiệm.
Mọi thông tin tư vấn về cảm biến rung máy bơm và nhu cầu đặt hàng thiết bị giám sát độ rung máy bơm, quý khách vui lòng liên hệ qua website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ nhanh chóng và nhận báo giá chính xác nhất!
