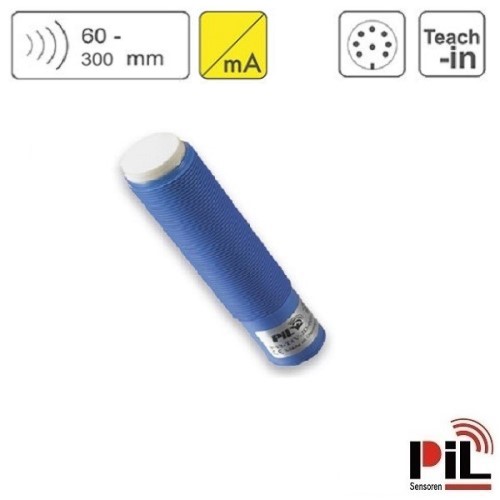

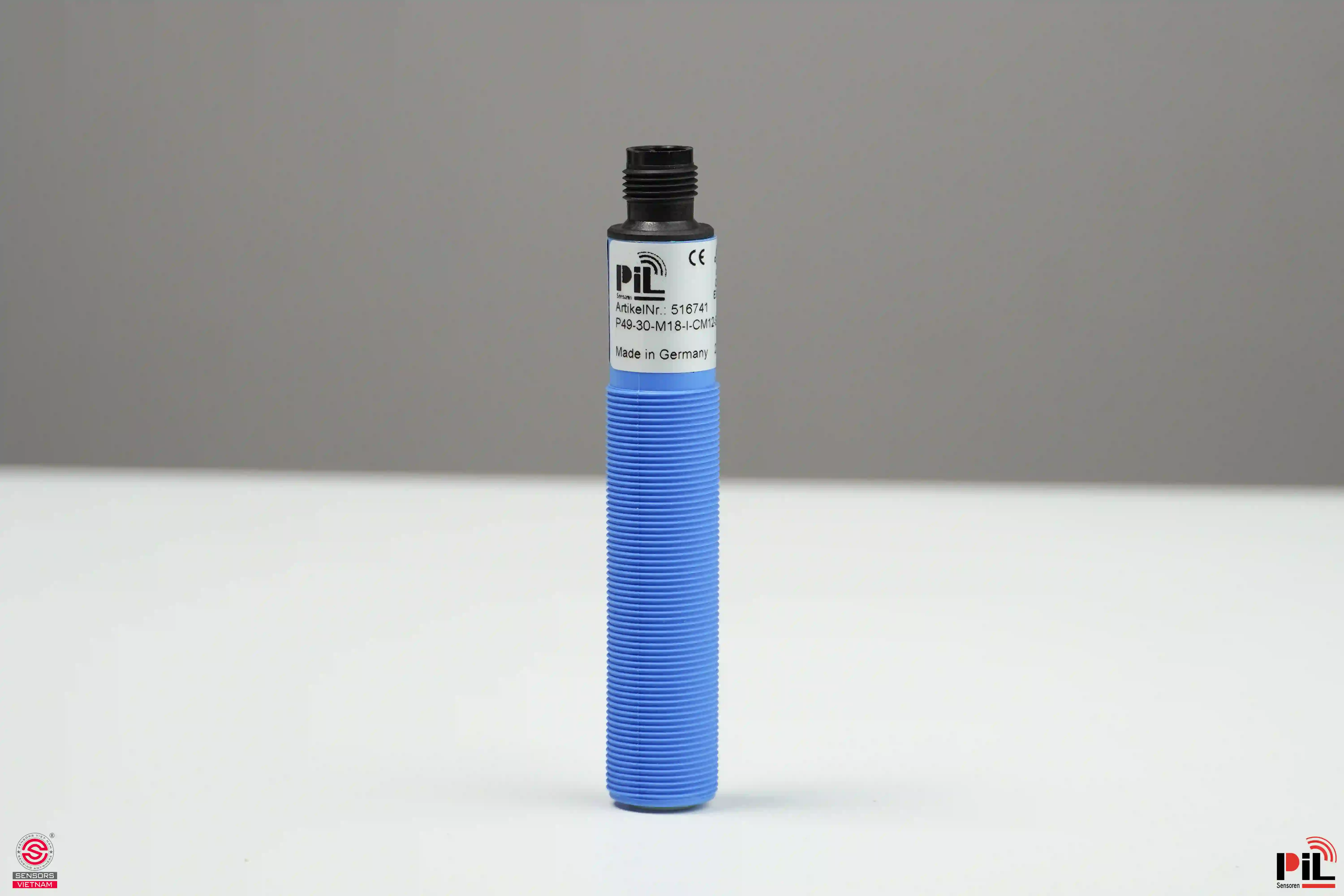

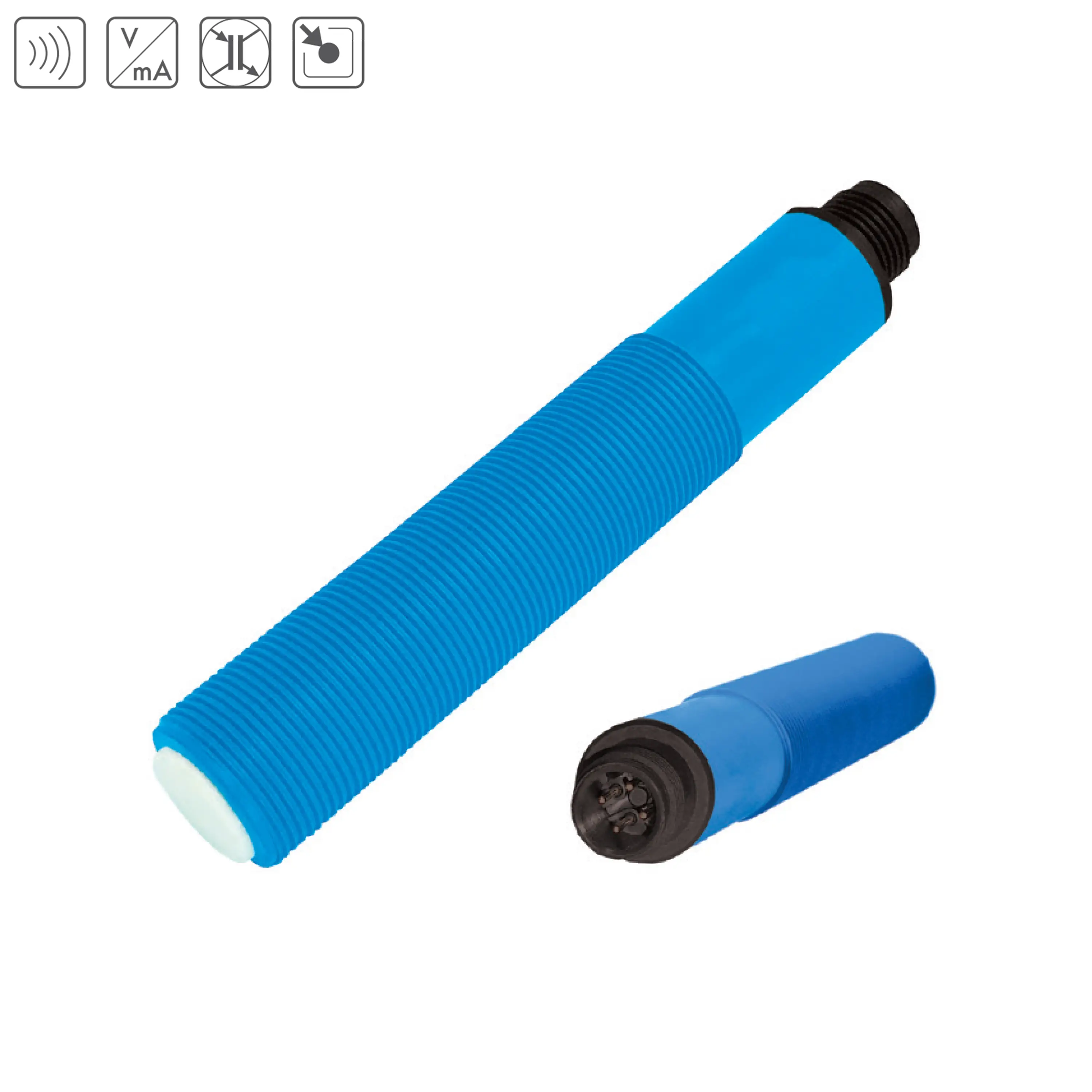

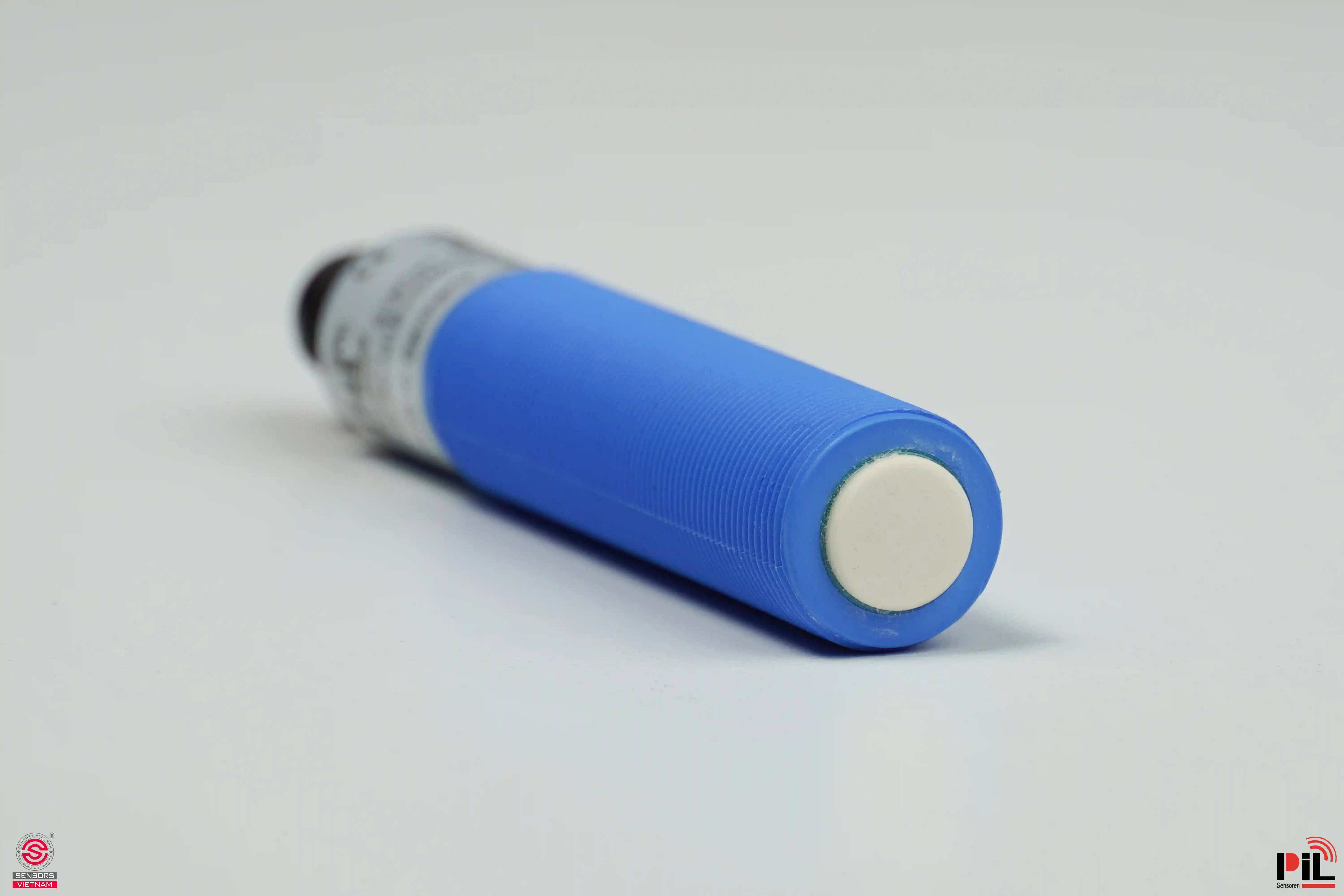

Cảm biến siêu âm đo mức P49-30-M18-I-CM12-S246 (300mm, 4-20mA) của Hãng PIL - Germany là cảm biến đo khoảng cách sử dụng nguyên lý sóng siêu âm phát ra và thu về để tính toán chính xác khoảng cách từ cảm biến tới bề mặt vật thể cần đo chuyên dùng để đo mức nước, đo mức dầu, đo mức chất lỏng với độ chính xác cao dùng để kết nối, điều khiển và hiển thị mức lưu chất, khoảng cách cần đo trong các ứng dụng công nghiệp và nhà máy.

Nguyên lý hoạt động của cảm biến siêu âm

Cảm biến siêu âm sử dụng nguyên lý thu phát sóng siêu âm để tính toán khoảng cách từ cảm biến đến bề mặt cần đo dựa trên quá trình sóng siêu âm phát đi và thu về trong một đơn vị thời gian.
Cảm biến siêu âm sử dụng bước sóng ngắn nên không bị ảnh hưởng bởi nhiễu môi trường, ánh sáng nên có thể dùng ngoài trời, tuy nhiên cần bảo vệ cảm biến khỏi tác đông trực tiếp của thời tiết.

Dải đo của cảm biến siêu âm

Cảm biến siêu âm thường có các kích thước như cảm biến siêu âm M12, cảm biến siêu âm M18, cảm biến siêu âm M30 hoặc dạng gắn mặt bích. Do nguyên lý hoạt động là dạng sóng âm hình nón nên dải đo của cảm biến siêu âm thường ngắn hơn các loại cảm biến Laser, Radar.

Ngõ ra của cảm biến siêu âm

Cảm biến siêu âm được sử dụng rộng rãi với nhiều ngõ ra khác nhau. Trong thực tế chúng ta thường thấy một số ngõ ra phổ biến như sau: cảm biến siêu âm ngõ ra 4-20 mA, cảm biến siêu âm ngõ ra 0-10V cảm biến siêu âm ngõ ra PNP, cảm biến siêu âm ngõ ra NPN, cảm biến siêu âm ngõ ra Relay, cảm biến siêu âm ngõ ra NO/NC. Tùy theo mục đích sử dụng và điều khiển mà chúng ta chọn loại cảm biến siêu âm có ngõ ra phù hợp.

Ứng dụng của cảm biến siêu âm

Cảm biến siêu âm thường được sử dụng rộng rãi trong thực tế dùng để đo khoảng cách, đo mức nước, đo mức dầu, đo mức chất lỏng, đo mức hóa chất. Cảm biến siêu âm củng thường được dùng cho các ứng ứng trong ngành in như phát hiện 2 tờ, phát hiện giấy đúp. Cảm biến siêu âm có thể được dùng để báo vật cản trong khoảng làm việc của nó bằng cách đặt 2 cảm biến 2 đầu đối xứng nhau để giám sát vùng làm việc giữa 2 vị trí đó. Cảm biến siêu có cấu tạo từ nhiều vật liệu khác nhau như nhựa, thép không rỉ để phù hợp với môi trường làm việc khác nhau.

- Cảm biến siêu âm đo mức nước
- Cảm biến siêu âm đo mức dầu
- Cảm biến siêu âm báo vật cản
- Cảm biến siêu âm đo khoảng cách
- Cảm biến siêu âm đo mức hóa chất
- Cảm biến siêu âm phát hiện 2 tờ giấy đúp
- Cảm biến siêu âm đo độ dày

Thông số kỹ thuật của cảm biến siêu âm P49-30-M18-I-CM12-S246 (300mm, 4-20mA)​

- Dải đo: 60-300mm
- Ngõ ra: 4-20mA

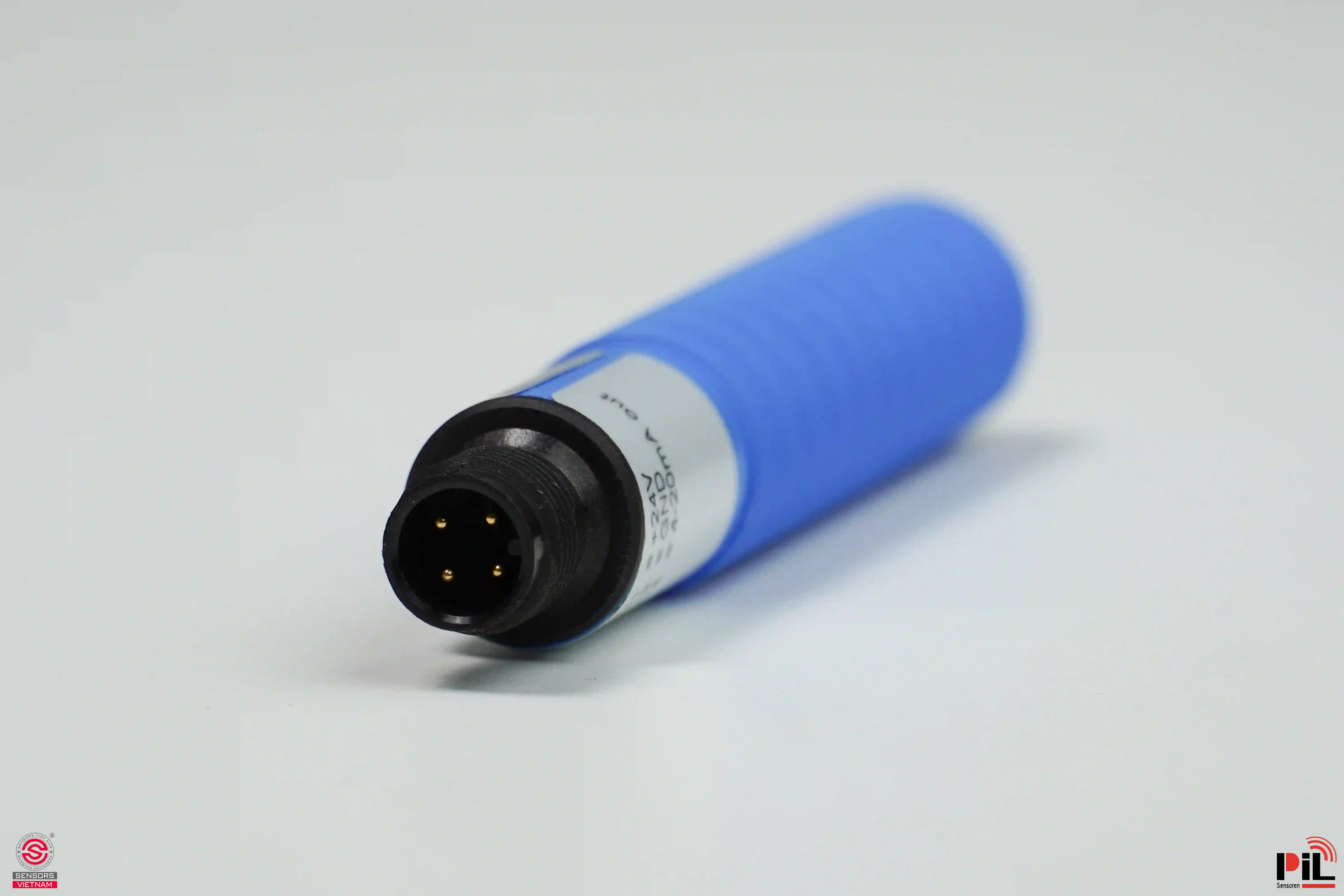

- Kết nối: chân cắm M12

- Nguồn cấp: 12-30 VDC
- Chất liệu: PBT
- Mức độ bảo vệ: IP65
- Xuất xứ PIL/Germany
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
