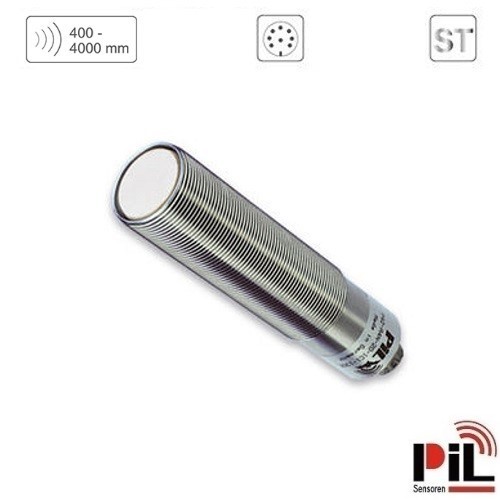

Cảm biến siêu âm đo mức P42-400-M30-ST-C723 của Hãng PIL - Germany là cảm biến đo khoảng cách sử dụng nguyên lý sóng siêu âm phát ra và thu về để tính toán chính xác khoảng cách từ cảm biến tới bề mặt vật thể cần đo chuyên dùng để đo mức nước, đo mức dầu, đo mức chất lỏng với độ chính xác cao dùng để kết nối, điều khiển và hiển thị mức lưu chất, khoảng cách cần đo trong các ứng dụng công nghiệp và nhà máy.

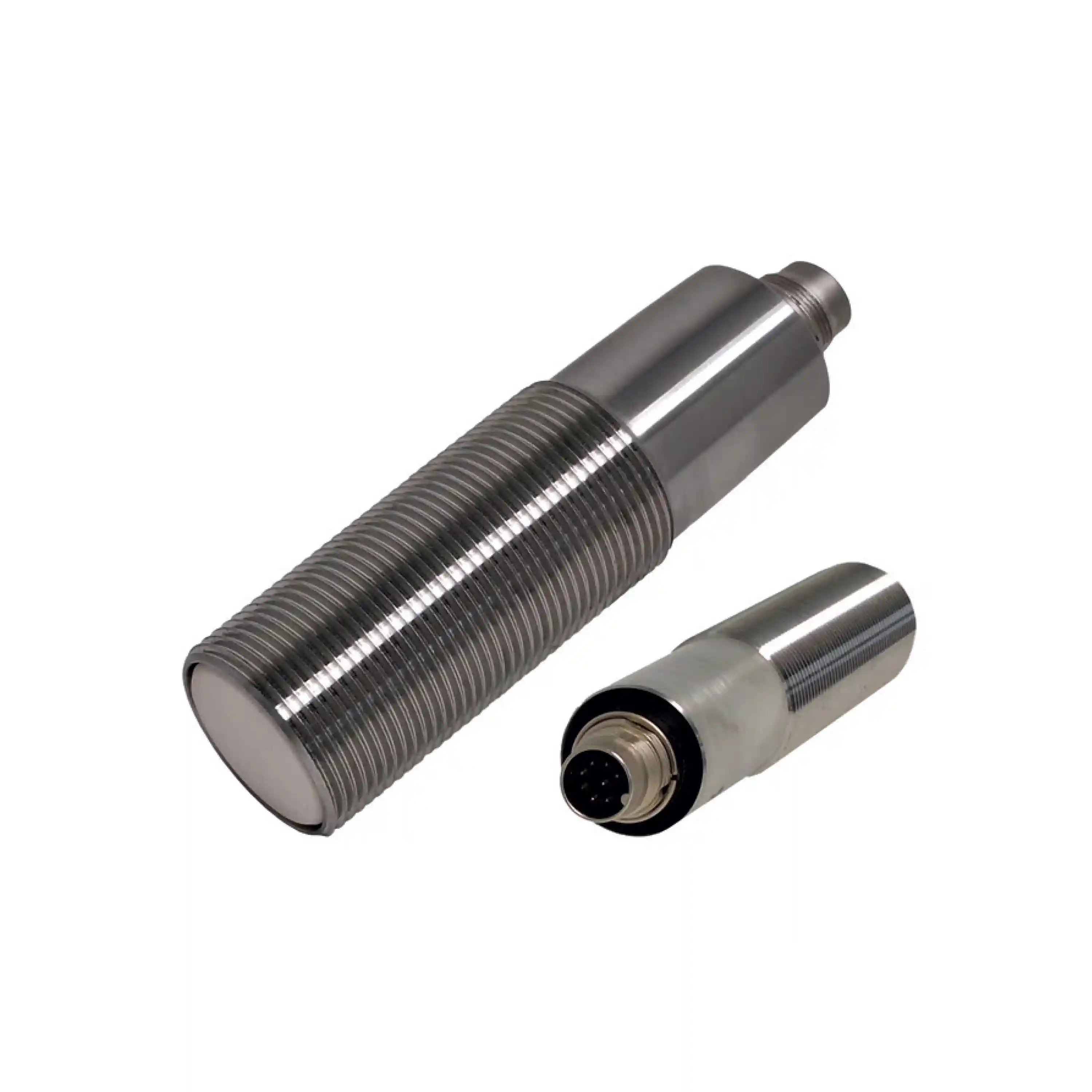

Model có dải đo 400-4000 mm, vùng mù 400 mm, thiết kế dạng ren M30, thân bằng thép không gỉ (Stainless Steel) và sử dụng đầu nối C723 – M16, 7 chân.
P42-400-M30-ST-C723 được thiết kế để kết hợp với bộ điều khiển và xử lý tín hiệu P42 dạng Box. PIL cũng cho phép sử dụng đầu cảm biến với hệ thống xử lý tín hiệu phù hợp khác. Thiết kế này phù hợp khi cần tách riêng đầu đo khỏi bộ điều khiển, thuận tiện cho việc lắp đầu cảm biến tại máy và đặt bộ xử lý trong tủ điện.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN SIÊU ÂM
Cảm biến siêu âm đo mức P42-400-M30-ST-C723 hoạt động theo nguyên lý thu phát sóng siêu âm. Đầu cảm biến phát xung siêu âm về phía vật thể, sau đó nhận tín hiệu phản xạ trở lại. Dựa trên thời gian truyền và nhận tín hiệu, bộ xử lý có thể xác định khoảng cách từ đầu cảm biến đến vật thể.
Đầu cảm biến sử dụng các tín hiệu STA, STO, SEN và TEM. Trong đó, STA dùng để kích hoạt xung phát, STO nhận tín hiệu phản hồi, SEN dùng để điều chỉnh độ nhạy và TEM cung cấp tín hiệu nhiệt độ phục vụ bù nhiệt. Cảm biến có tần số siêu âm 180 kHz và góc chùm siêu âm điển hình 8°.
ỨNG DỤNG CỦA CẢM BIẾN SIÊU ÂM P42-400-M30-ST-C723
Cảm biến siêu âm đo khoảng cách P42-400-M30-ST-C723 được sử dụng để đo khoảng cách, giám sát mức chất lỏng và vật liệu, xác định vị trí vật thể, kiểm soát chiều cao sản phẩm, phát hiện vật thể trên băng tải, giám sát vị trí các bộ phận chuyển động và đo khoảng cách trong máy móc, thiết bị và dây chuyền sản xuất.
Với dải đo lên đến 4000 mm, thân M30 bằng thép không gỉ và thiết kế đầu cảm biến tách rời khỏi bộ xử lý tín hiệu, sản phẩm phù hợp cho các hệ thống tự động hóa cần bố trí đầu đo tại hiện trường và bộ điều khiển trong tủ điện.
THÔNG SỐ KỸ THUẬT CẢM BIẾN SIÊU ÂM PIL P42-400-M30-ST-C723
- Dải đo: 400 - 4000 mm
- Ngõ ra: Signal measurement extern
- Kết nối: C723
- Nguồn cấp: 18-30 VDC
- Chất liệu: M30, Stainless Steel
- Mức độ bảo vệ: IP65
- Xuất xứ PIL/Germany
- Chứng chỉ CO/CQ đầy đủ
- Bảo hành 12 tháng 1 đổi 1
MUA CẢM BIẾN SIÊU ÂM PIL P42-400-M30-ST-C723
Sensors Việt Nam cung cấp cảm biến siêu âm PIL P42-400-M30-ST-C723 chính hãng, xuất xứ Đức, đầy đủ chứng từ CO/CQ và bảo hành 12 tháng 1 đổi 1. Quý khách có nhu cầu mua cảm biến P42-400-M30-ST-C723, cần báo giá, tư vấn kỹ thuật hoặc lựa chọn cảm biến PIL phù hợp với ứng dụng, vui lòng liên hệ Sensors Việt Nam để được tư vấn và báo giá tốt nhất.
