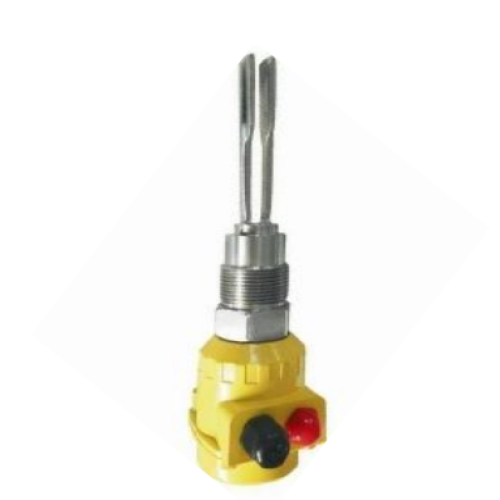

Công tắc báo mức dạng rung chống cháy nổ VRE10AB12006 của hãng EMA hay còn gọi là công tắc báo mức bột, công tắc báo mức nước, công thức báo mức chất lỏng sệt là dòng cảm biến báo mức điểm sử dụng nguyên lý rung để phát hiện mức trong các ứng dụng trong công nghiệp.

Công tắc mức dạng rung là gì?

Công tắc mức dạng rung hay còn gọi là công tắc báo mức rung, cảm biến mức kiểu rung, cảm biến báo mức dạng rung, công tắc báo mức kiểu rung, công tắc đo mức dạng rung, có tên tiếng anh là Small Vibrating Fork Level Switches, là loại công tắc báo mức cao cấp và ổn định dùng để báo mức chất rỏng, chất rắn (dạng bột hoặc dạng hạt), trong silo, thùng chứa thông qua việc phát hiện sự thay đổi trạng thái của môi chất bằng cách sử dụng đầu dò & cánh rung liên tục của nó, đặc biệt là trong bể chứa hoặc đường ống. Khi hoạt động, phần nĩa rung động liên tục, ngay cả trong không khí, khi tiếp xúc với môi chất, lực rung sẽ giảm đi và phần cảm biến sẽ nhận biết được sự thay đổi này và truyền tín hiệu cơ thành tín hiệu điện để kiểm soát hoặc báo động.

Cảm biến báo mức dạng rung được thiết kế để dễ dàng phát hiện mức chất lỏng hoặc phương tiện giống như bột nhão trong khi bỏ qua ảnh hưởng của cặn của phương tiện nhớt (sốt cà chua, sữa chua, bột nhão, xi-rô, mứt và thạch, kem, xà phòng) cũng như các sản phẩm như chất tẩy rửa, kiềm hoặc các hóa chất khác nhau. Cảm biến hoạt động ở dạng rung, cho phép phát hiện mức phương tiện một cách đáng tin cậy mà không bị nhiễu bởi lớp phủ hoặc tích tụ trên điện cực.

EMA là hãng sản xuất cảm biến báo mức dạng rung, công tắc báo mức dạng rung nổi tiếng trên thế giới bởi chất lượng và lịch sử lâu đời từ năm 1979. Công tắc báo mức cạn, công tắc báo mức đầy có thể được sử dụng trong các ứng dụng làm việc khắt khe để báo mức vật liệu dạng bột, bụi và hút ẩm và có thể thay thế công tắc mức xoay cơ học hoặc công tắc mức điện dung tiêu chuẩn.

Nguyên lý hoạt động công tắc báo mức dạng rung

Khi không có sự tác động của môi chất thì đầu dò rung, còn ngược lại có sự tác động của môi chất thì lực rung giảm hoặc dừng lại và báo tín hiệu.Trong quá trình làm việc thì phần đầu dò có nĩa rung của công tắc sẽ rung liên tục theo một lực rung cố định, khi gặp sự cản trở của môi chất sẽ làm thay đổi lực rung hoặc dừng lại. Bộ phận xử lý của cảm biến của công tắc sẽ nhận biết tín hiệu cơ này và chuyển thành tín hiệu điện, sau đó truyền tín hiệu Relay on/off đến các thiết bị điều khiển hoặc cảnh báo. Với ngõ ra dạng relay thì người dùng có thể lắp vào còi báo, đèn báo hay đóng ngắt thiết bị nạp liệu một cách dễ dàng.

Đặc trưng của công tắc báo mức dạng rung:

- Thiết kế nhỏ gọn có thể được lắp đặt trong không gian hạn chế.
- Thích hợp cho chất lỏng, bột nhão, khối lượng nhỏ và bột
- Đặc biệt thích hợp với chất lỏng dính, tránh báo động giả
- Đo mức điểm-điểm với phát hiện điểm cao và điểm thấp. Nó có thể được gắn theo chiều ngang hoặc chiều dọc.

Thông số kỹ thuật công tắc báo mức dạng rung chống cháy nổ EMA VRE10AB12006

- Chiều dài của đầu dò 1200mm
- Kết nối rent: G1-1/2"A
- Đầu ra: PNP hoặc NPN
- Chất liệu vỏ: Aluminum
- Điện áp hoạt động: 20~250VAC hoặc 20~60VDC
- Áp suất vận hành: Max 40 bar
- Nhiệt độ trung bình: Loại tiêu chuẩn -40…70℃
- Xếp hạng bảo vệ: IP65
- Hãng sản xuất EMA/USA/China
- Bảo hành 12 tháng 1 đổi 1
- Chứng chỉ CO/CQ đầy đủ
