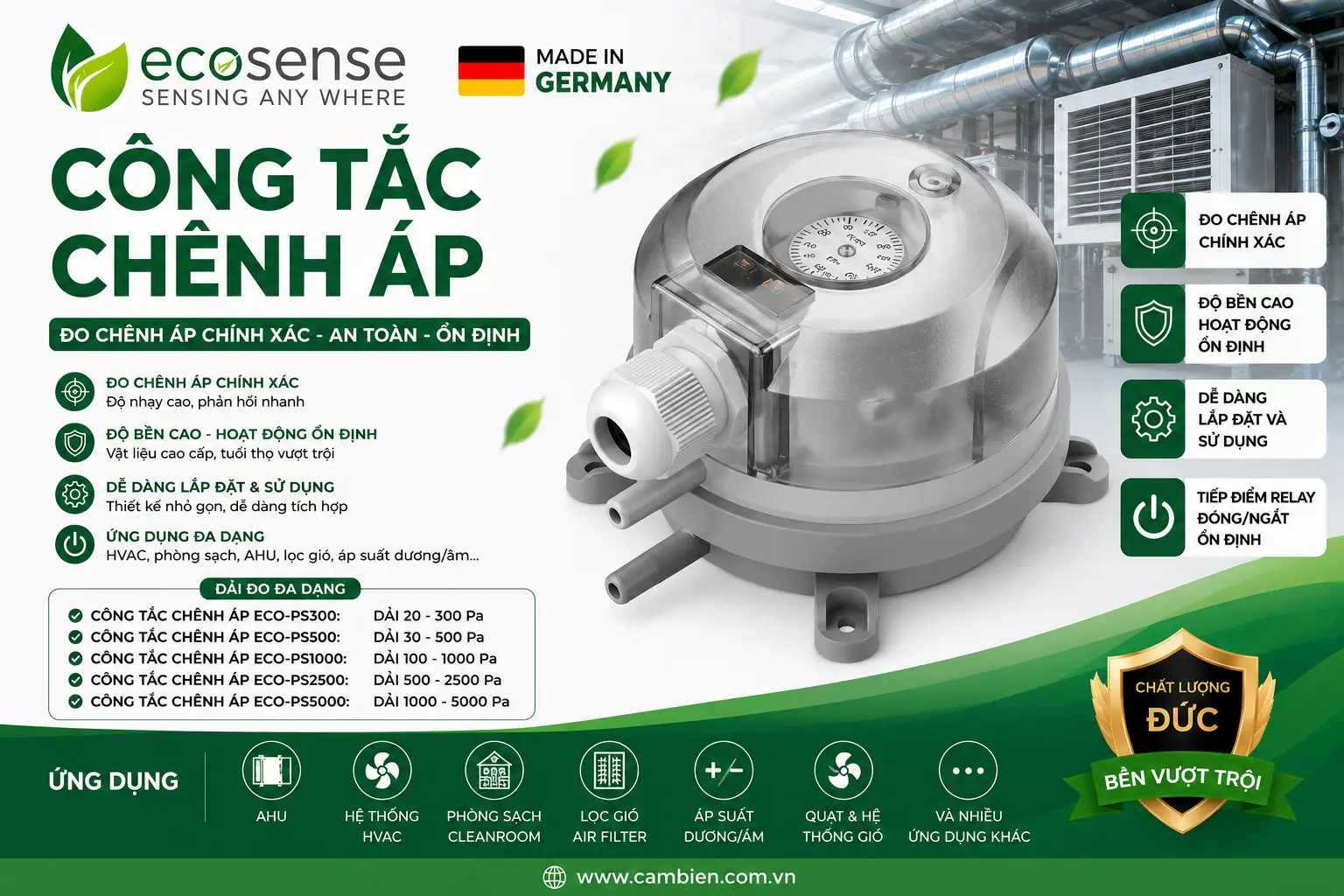

Công tắc chênh áp gió ECO-PS300 được sử dụng phổ biến để giám sát lọc gió AHU, xác nhận trạng thái quạt, kiểm tra dòng khí trong ống gió, hệ thống thông gió, điều hòa không khí và BMS. Với nguyên lý hoạt động đơn giản, ngưỡng tác động có thể điều chỉnh và ngõ ra tiếp điểm ON/OFF, công tắc chênh áp ECO-PS300 là giải pháp kinh tế cho nhiều ứng dụng giám sát áp suất không khí.
Công tắc chênh áp lọc là thiết bị dùng để giám sát tình trạng sạch hoặc bẩn của bộ lọc dựa trên sự chênh lệch áp suất giữa phía trước và phía sau lọc. Thiết bị được sử dụng phổ biến trong hệ thống HVAC, AHU, FCU, phòng sạch và hệ thống thông gió.
Trong hệ thống AHU, công tắc chênh áp lọc gió được kết nối với hai điểm lấy áp trước và sau bộ lọc. Khi lọc còn sạch, không khí lưu thông dễ dàng nên mức chênh áp thấp. Khi bụi bẩn tích tụ trên bề mặt lọc, trở lực tăng lên làm chênh áp qua lọc tăng theo.
Khi mức chênh áp đạt đến giá trị cài đặt, công tắc báo lọc bẩn sẽ chuyển trạng thái tiếp điểm để gửi tín hiệu cảnh báo về tủ điều khiển, PLC, DDC hoặc hệ thống BMS. Nhờ đó, nhân viên vận hành có thể xác định thời điểm cần vệ sinh hoặc thay thế lọc, hạn chế tình trạng lọc bị tắc gây giảm lưu lượng gió và ảnh hưởng đến hiệu suất của hệ thống.
Đối với AHU, công tắc chênh áp AHU là giải pháp đơn giản và hiệu quả để theo dõi tình trạng lọc mà không cần đo trực tiếp lượng bụi. Vì vậy, công tắc áp suất lọc gió được ứng dụng rộng rãi cho lọc thô, lọc tinh, lọc túi và nhiều cấp lọc khác nhau trong hệ thống xử lý không khí.
Các tên gọi công tắc chênh áp lọc, công tắc chênh áp lọc gió, công tắc báo lọc bẩn, công tắc chênh áp AHU và công tắc áp suất lọc gió về cơ bản đều được sử dụng để mô tả nhóm thiết bị giám sát chênh áp qua bộ lọc, giúp phát hiện tình trạng lọc bẩn và hỗ trợ bảo trì hệ thống HVAC đúng thời điểm.
Trong hệ thống HVAC/AHU, khi lọc còn sạch, không khí đi qua dễ dàng nên chênh áp thấp. Khi bụi bẩn tích tụ, trở lực của lọc tăng làm chênh áp tăng lên. Khi chênh áp đạt đến ngưỡng cài đặt, công tắc sẽ chuyển trạng thái tiếp điểm ON/OFF để gửi tín hiệu cảnh báo về tủ điều khiển, DDC, PLC hoặc BMS.
Ví dụ, công tắc chênh áp ECO-PS300 có thể lắp hai đầu lấy áp trước và sau lọc để thực hiện chức năng này.
Công tắc chênh áp khí ECO-PS300 là gì?
ECO-PS300 là công tắc chênh áp khí, còn được gọi là công tắc chênh áp không khí, công tắc áp suất chênh lệch có chức năng so sánh áp suất giữa hai vị trí thông qua hai cổng lấy áp. Khi độ chênh áp đạt đến ngưỡng đã cài đặt, cơ cấu bên trong ECO-PS300 sẽ tác động và làm thay đổi trạng thái tiếp điểm.
Khác với cảm biến chênh áp cung cấp giá trị đo liên tục thông qua tín hiệu 0-10V, 4-20mA hoặc Modbus RTU, công tắc chênh áp ECO-PS300 cung cấp tín hiệu đóng/ngắt ON/OFF. Vì vậy, sản phẩm đặc biệt phù hợp với các ứng dụng cần cảnh báo lọc bẩn, xác nhận quạt đang hoạt động hoặc tạo tín hiệu liên động cho hệ thống điều khiển.
Cấu tạo công tắc chênh áp ECO-PS300
Công tắc chênh áp khí ECO-PS300 được thiết kế nhỏ gọn để dễ dàng lắp đặt trên AHU, hệ thống ống gió, tủ điều khiển hoặc các thiết bị HVAC. Cấu tạo cơ bản gồm:
- Vỏ bảo vệ thiết bị.
- Hai cổng lấy áp suất cao và áp suất thấp.
- Màng cảm biến chênh áp.
- Cơ cấu chuyển đổi cơ khí.
- Núm điều chỉnh ngưỡng chênh áp.
- Tiếp điểm đóng/ngắt COM/NO/NC.
- Đầu đấu dây điện.
- Đầu kết nối ống lấy áp.
Nhờ sử dụng nguyên lý cơ khí, ECO-PS300 không cần nguồn cấp riêng để thực hiện chức năng phát hiện chênh áp và chuyển trạng thái tiếp điểm.
Nguyên lý hoạt động của công tắc chênh áp khí ECO-PS300
Nguyên lý hoạt động của công tắc chênh áp ECO-PS300 dựa trên sự chênh lệch áp suất giữa hai đầu lấy áp. Một đầu được kết nối với vị trí có áp suất cao P1 (+), đầu còn lại kết nối với vị trí có áp suất thấp P2 (-). Giá trị chênh áp được xác định theo công thức ΔP = P1 - P2.
Khi chênh áp còn thấp hơn giá trị cài đặt, tiếp điểm duy trì ở trạng thái ban đầu. Khi chênh áp tăng và đạt đến ngưỡng đã thiết lập, màng cảm biến và cơ cấu cơ khí bên trong sẽ tác động làm chuyển trạng thái tiếp điểm. Tín hiệu ON/OFF này có thể được đưa trực tiếp về PLC, DDC, tủ điều khiển hoặc hệ thống BMS để cảnh báo hoặc thực hiện các chức năng liên động.
Thông số kỹ thuật công tắc chênh áp ECO-PS300
- Model: ECO-PS300
- Xuất xứ: ECOSENSE/Đức
- Môi chất đo: Không khí và khí không ăn mòn
- Nguyên lý: Màng chênh áp cơ khí
- Ngõ ra: Tiếp điểm ON/OFF
- Tiếp điểm: COM/NO/NC
- Cài đặt: Điều chỉnh ngưỡng tác động
- Kết nối áp suất: Hai cổng lấy áp
- Nguồn cấp: Không yêu cầu nguồn cấp riêng cho cơ cấu đóng/ngắt
- Ứng dụng: HVAC, AHU, FCU, lọc gió, quạt, ống gió, hệ thống thông gió và BMS
Tùy theo yêu cầu của từng hệ thống, cần lựa chọn dải chênh áp và ngưỡng tác động phù hợp với điều kiện vận hành thực tế.
Công tắc chênh áp ECO-PS300 giám sát lọc gió AHU
Một trong những ứng dụng phổ biến nhất của công tắc chênh áp khí ECO-PS300 là giám sát tình trạng lọc gió trong AHU và hệ thống thông gió. Hai đầu lấy áp được lắp ở phía trước và phía sau bộ lọc. Khi lọc còn sạch, không khí đi qua dễ dàng nên mức chênh áp tương đối thấp. Sau một thời gian vận hành, bụi bẩn tích tụ trên bề mặt lọc làm tăng trở lực và khiến chênh áp giữa hai phía tăng dần.
Khi chênh áp vượt quá ngưỡng đã cài đặt, ECO-PS300 chuyển trạng thái tiếp điểm và gửi tín hiệu báo lọc bẩn – Dirty Filter về tủ điều khiển hoặc hệ thống BMS. Nhờ đó, nhân viên vận hành có thể chủ động vệ sinh hoặc thay thế lọc đúng thời điểm, hạn chế tình trạng lọc bị tắc gây giảm lưu lượng gió và tăng tiêu thụ năng lượng của hệ thống.
Công tắc chênh áp ECO-PS300 giám sát trạng thái quạt
Ngoài chức năng giám sát lọc gió, ECO-PS300 còn được sử dụng làm công tắc trạng thái quạt – Fan Proving Switch. Khi quạt hoạt động, luồng không khí tạo ra sự chênh lệch áp suất giữa hai vị trí lấy áp. Khi mức chênh áp đạt ngưỡng cài đặt, ECO-PS300 chuyển trạng thái tiếp điểm để xác nhận quạt thực sự đang tạo ra dòng khí.
Tín hiệu này rất hữu ích trong hệ thống BMS vì lệnh RUN từ tủ điều khiển chỉ cho biết quạt đã được yêu cầu chạy, trong khi tín hiệu từ công tắc chênh áp giúp xác nhận tình trạng hoạt động thực tế. Nếu quạt được cấp lệnh chạy nhưng ECO-PS300 không phát hiện đủ chênh áp, hệ thống có thể phát cảnh báo để kiểm tra quạt, dây curoa, motor hoặc tình trạng tắc nghẽn đường ống.
Ứng dụng của công tắc chênh áp khí ECO-PS300
Công tắc chênh áp ECO-PS300 được sử dụng rộng rãi trong các hệ thống HVAC và điều khiển tòa nhà. Thiết bị phù hợp để giám sát lọc gió AHU, cảnh báo lọc bẩn, xác nhận trạng thái quạt cấp và quạt hút, giám sát dòng khí trong ống gió, hệ thống thông gió, FCU, AHU, phòng sạch và các hệ thống BMS.
Trong hệ thống xử lý không khí, ECO-PS300 có thể được sử dụng để tạo tín hiệu liên động giữa quạt và các thiết bị khác. Trong hệ thống lọc, thiết bị giúp xác định thời điểm cần vệ sinh hoặc thay thế bộ lọc. Đối với quạt thông gió, ECO-PS300 giúp xác nhận có dòng khí thực tế thay vì chỉ dựa vào trạng thái đóng/ngắt của contactor.
Công tắc chênh áp ECO-PS300 và cảm biến chênh áp khác nhau như thế nào?
Công tắc chênh áp khí ECO-PS300 và cảm biến chênh áp đều sử dụng sự khác biệt áp suất giữa hai vị trí nhưng có chức năng đầu ra khác nhau. ECO-PS300 chủ yếu cung cấp tín hiệu ON/OFF khi giá trị chênh áp đạt đến ngưỡng cài đặt. Trong khi đó, cảm biến chênh áp hay Differential Pressure Transmitter đo liên tục giá trị chênh áp và chuyển đổi thành tín hiệu analog hoặc truyền thông như 0-10V, 4-20mA hoặc Modbus RTU.
Vì vậy, nếu ứng dụng chỉ cần báo lọc bẩn, xác nhận quạt chạy hoặc tạo tín hiệu liên động, công tắc chênh áp ECO-PS300 là lựa chọn đơn giản và kinh tế. Nếu hệ thống cần hiển thị chính xác giá trị Pa hoặc theo dõi chênh áp liên tục trên BMS, nên sử dụng cảm biến chênh áp.
Ưu điểm của công tắc chênh áp khí ECO-PS300
ECO-PS300 có thiết kế đơn giản, dễ lắp đặt và phù hợp với nhiều hệ thống HVAC. Ngưỡng chênh áp có thể điều chỉnh theo yêu cầu ứng dụng, trong khi tiếp điểm ON/OFF cho phép kết nối thuận tiện với PLC, DDC, relay trung gian và BMS. Thiết bị không cần nguồn cấp riêng cho chức năng đóng/ngắt, giúp đơn giản hóa hệ thống dây điện.
Khả năng sử dụng cho cả giám sát lọc gió và xác nhận trạng thái quạt giúp ECO-PS300 đáp ứng nhiều yêu cầu trong AHU, hệ thống thông gió và điều hòa không khí.
Mua công tắc chênh áp khí ECO-PS300 tại Sensors Việt Nam
Sensors Việt Nam cung cấp công tắc chênh áp khí ECO-PS300 cho các hệ thống HVAC, AHU, FCU, quạt thông gió, lọc gió, phòng sạch và BMS. Khách hàng có thể liên hệ Sensors Việt Nam để được tư vấn lựa chọn dải chênh áp, ngưỡng tác động và phương án lắp đặt phù hợp với từng ứng dụng.
Sensors Việt Nam hỗ trợ tư vấn công tắc chênh áp giám sát lọc gió AHU, công tắc báo lọc bẩn, công tắc chênh áp giám sát quạt, Fan Proving Switch, hướng dẫn đấu dây tiếp điểm và kết nối tín hiệu với PLC, DDC hoặc hệ thống BMS.
