Trong các hệ thống điều khiển, máy công nghiệp, dây chuyền sản xuất và thang máy, công tắc hành trình đóng vai trò như một mắt xích tín hiệu vị trí cơ bản nhưng không thể thiếu. Thiết bị này giúp phát hiện, giới hạn và điều khiển chuyển động của các cơ cấu cơ khí, từ đó nâng cao tính an toàn, độ tin cậy và hiệu suất vận hành toàn hệ thống.
CÔNG TẮC HÀNH TRÌNH LÀ GÌ?
Công tắc hành trình/công tắc giới hạn là một thiết bị điện cơ được vận hành bằng lực vật lý tác động lên nó bởi một vật thể. Thiết bị này được sử dụng để phát hiện sự có mặt hoặc vắng mặt của một vật thể.
Công tắc giới hạn là một trong những thiết bị điện cơ phổ biến và thiết yếu nhất trong tự động hóa công nghiệp. Nó là một cảm biến chuyển đổi chuyển động cơ học thành tín hiệu điện.
Công tắc này chủ yếu được sử dụng để cảm nhận khi một vật thể (cánh tay robot, hộp trên băng chuyền, piston xi lanh…) đã đến một vị trí xác định/giới hạn hành trình của vật thể. Khi vật thể tiếp xúc với bộ phận chấp hành của công tắc, bộ tiếp điểm bên trong sẽ nhanh chóng hoạt động, thay đổi trạng thái mạch điện - thường là mở mạch (thường đóng - NC) hoặc đóng mạch (thường mở - NO). Hành động này gửi tín hiệu đến bộ điều khiển (PLC/rơle).
Công tắc hành trình được sử dụng phổ biến trong tự động hóa nhờ ba lợi ích chính:
- Độ bền cao.
- Độ tin cậy cao.
- Dễ lắp đặt.
Nhờ khả năng chịu được các điều kiện công nghiệp khắc nghiệt, bao gồm bụi, độ ẩm, dầu và va đập cơ học mạnh mà công tắc giới hạn trở thành lựa chọn hàng đầu cho việc xác định vị trí trong môi trường công nghiệp, nơi cần độ ổn định cao.

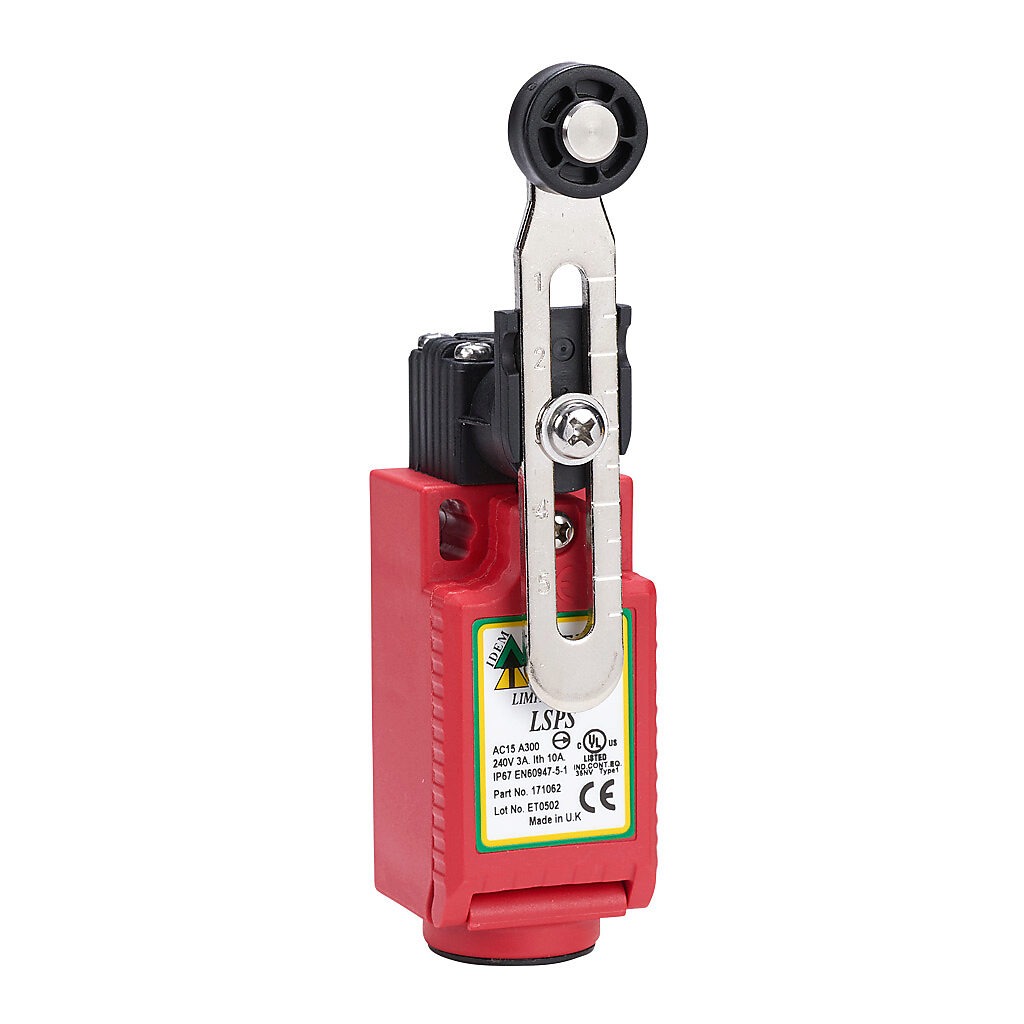

Công tắc hành trình
Xem Thêm: Cảm biến dây rút công nghiệp
CÁC LOẠI CÔNG TẮC HÀNH TRÌNH
Công tắc hành trình được phân thành nhiều loại khác nhau tùy thuộc vào bộ truyền động và phương pháp cảm biến:
Công Tắc Hành Trình/Công Tắc Giới Hạn Cơ Khí
Đây là loại công tắc giới hạn phổ biến nhất và được kích hoạt bởi sự tiếp xúc vật lý. Nó được phân thành 4 dòng chính - dựa trên thiết kế bộ phận truyền động:
- Con lăn: Bộ truyền động này có đầu con lăn. Nó phù hợp với các trường hợp vật thể trượt qua và đẩy công tắc - thiết bị này thường được sử dụng trên băng tải và cơ cấu cam.
- Pít tông: Thiết bị này chỉ cho phép đẩy theo phương thẳng đứng/đường thẳng. Nó phù hợp cho việc định vị quãng ngắn, đòi hỏi độ chính xác cao và kích hoạt lặp lại.
- Cần gạt: Thiết bị này có cần gạt dài hoặc ngắn, và sử dụng đòn bẩy để khuếch đại sự dịch chuyển. Nó phù hợp với các trường hợp có lực kích hoạt thấp và biên độ chuyển động lớn.
- Râu ria : Dòng công tắc này được trang bị một sợi dây lò xo dài và mảnh. Nó nhạy cảm với những tiếp xúc nhẹ từ bất kỳ hướng nào. Thiết bị thường được sử dụng để phát hiện sự hiện diện của một vật thể.
Công tắc cơ khí hoạt động trực tiếp, đáng tin cậy và tạo tín hiệu đầu ra mạnh. Tuy nhiên, nhược điểm là chúng cần tiếp xúc vật lý, dễ dẫn đến hao mòn cơ học.
Công Tắc Giới Hạn Không Tiếp Xúc
Các công tắc hành trình dạng này cũng có chức năng giới hạn hoặc phát hiện vị trí. Tuy nhiên, chúng không phụ thuộc vào tiếp xúc vật lý. Công tắc giới hạn không tiếp xúc thường được gọi là cảm biến tiệm cận. Chúng được sử dụng để thay thế các công tắc giới hạn/hành trình/an toàn cơ khí trong các ứng dụng tần số cao hoặc nơi không được phép tiếp xúc:
- Cảm ứng: Phát hiện các vật thể kim loại thông qua trường điện từ.
- Cảm biến điện dung: Phát hiện mọi vật thể (kim loại, nhựa, chất lỏng) bằng cách cảm nhận sự thay đổi điện dung.
- Cảm biến quang điện: Phát hiện vật thể bằng cách sử dụng chùm tia sáng (loại xuyên tia, phản xạ ngược hoặc phản xạ khuếch tán).

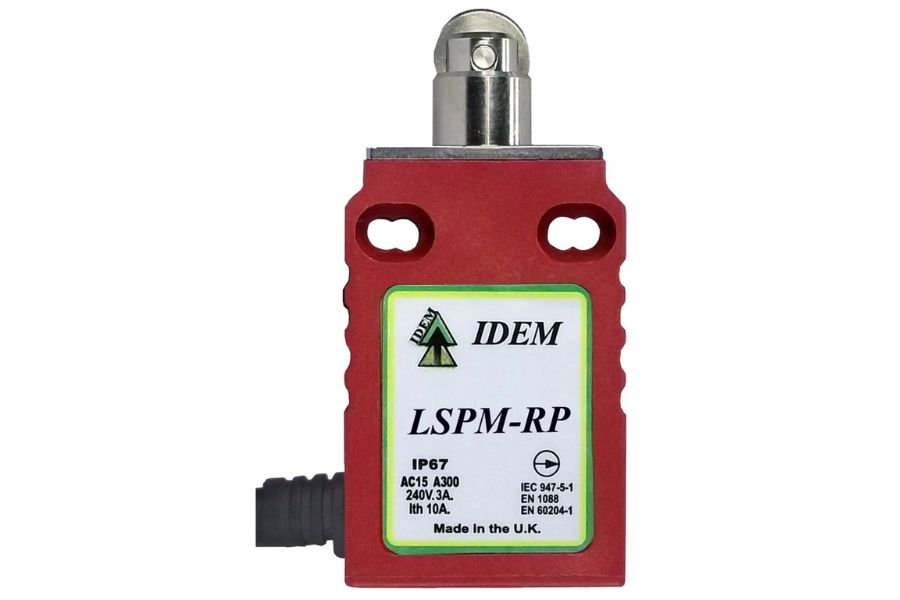

Công tắc giới hạn cơ khí
Xem thêm: Cảm Biến Tiệm Cận Điện Dung
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH
Nguyên lý hoạt động cốt lõi của công tắc giới hạn là cơ chế chuyển đổi cơ điện. Mặc dù các mẫu mã và bộ truyền động khác nhau, nguyên lý cơ bản vẫn nhất quán:
Trạng thái bình thường: Khi không có vật thể bên ngoài tiếp xúc, các tiếp điểm của công tắc sẽ duy trì trạng thái bình thường.
Quá trình kích hoạt bắt đầu: Vật thể chuyển động tiếp xúc và đẩy bộ phận kích hoạt (con lăn hoặc pít tông). Đây là lực cơ học tác động lên cơ cấu lò xo bên trong.
Cơ chế tác động nhanh: Cơ chế tác động nhanh được sử dụng trong hầu hết các công tắc giới hạn công nghiệp. Khi bộ truyền động được di chuyển đến một vị trí nhất định (điểm hoạt động), lò xo bên trong sẽ thay đổi trạng thái tiếp điểm. Hành động chuyển mạch nhanh này giảm thiểu hiện tượng phóng điện hồ quang và rung lắc tiếp điểm, góp phần làm tăng tuổi thọ của công tắc.
Tín hiệu đầu ra: Sự thay đổi trạng thái tiếp điểm (thường mở, thường đóng) hoàn tất quá trình chuyển đổi từ năng lượng cơ học sang năng lượng điện. Tín hiệu điện này sau đó được gửi đến PLC/mạch điều khiển để kích hoạt hành động/logic tiếp theo.
Khôi phục: Khi vật thể bị đẩy ra khỏi bộ truyền động, lò xo hồi vị bên trong sẽ đẩy bộ truyền động và các tiếp điểm trở về vị trí ban đầu. Công tắc sau đó sẵn sàng cho chu kỳ phát hiện tiếp theo.

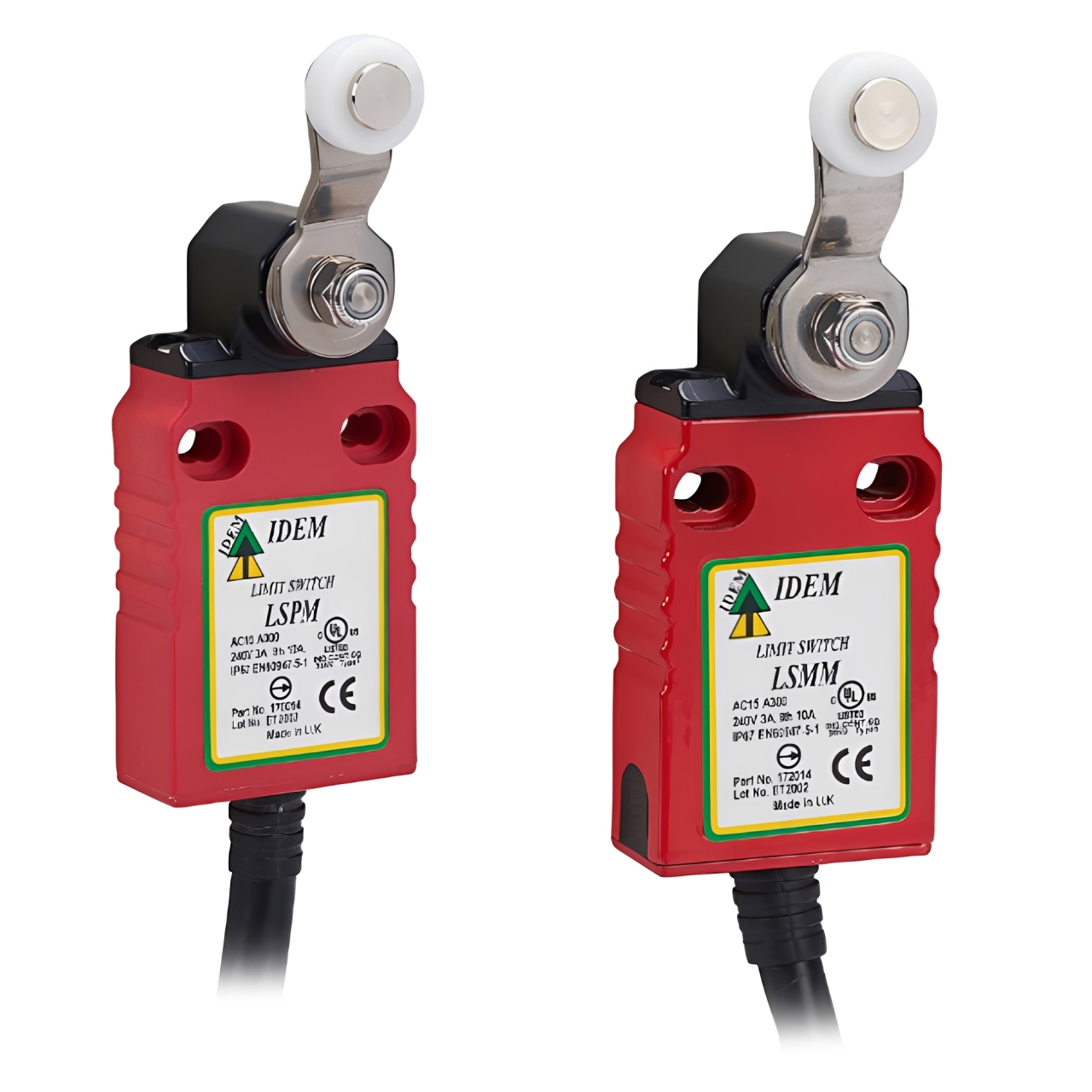

Công tắc hành trình hoạt động trên nguyên lý chuyển đổi cơ điện
Xem Thêm: Công Tắc Giới Hạn
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH
Công tắc hành trình thường được sử dụng trong các ứng dụng sau:
Hệ thống vận chuyển và xử lý vật liệu
- Đếm và phân loại vật liệu: Có thể lắp đặt công tắc giới hạn ở cuối băng tải để báo hiệu sự hiện diện của kiện hàng, từ đó bắt đầu quá trình phân loại hoặc đếm số lượng sản phẩm.
- Công tắc dừng khẩn cấp và định vị điểm dừng: Đây là công tắc dừng khẩn cấp hoặc dừng đột ngột ở cuối băng tải hoặc đường ray pallet để đảm bảo các vật thể không bị lăn ra khỏi đường ray.
Gia công cơ khí và máy công cụ
- Bảo vệ giới hạn hành trình: Lắp đặt các công tắc giới hạn ở hai đầu trục X, Y và Z của máy CNC để hoạt động như một biện pháp bảo vệ phần cứng. Điều này giúp tránh khả năng các bộ phận chuyển động vượt quá phạm vi làm việc và va chạm vào thân máy.
- Phát hiện dụng cụ: Chức năng này được áp dụng trong các hệ thống thay dụng cụ phức tạp để đảm bảo dụng cụ đã được lắp đặt đúng cách.
Hệ thống cần cẩu và công tắc giới hạn hành trình thang máy
- Hạn chế nâng: Lắp đặt công tắc giới hạn trên cần cẩu trên cao để ngăn móc nâng quá tải. Điều này đảm bảo rằng thiết bị nâng không vượt quá giới hạn của nó và là một cơ chế khóa an toàn rất quan trọng.
- Khóa liên động cửa: Chức năng này được áp dụng cho cửa thang máy hoặc cửa lò công nghiệp để đảm bảo cửa được đóng hoàn toàn trước khi hệ thống điều khiển cho phép thiết bị hoạt động, nhằm bảo vệ người vận hành.

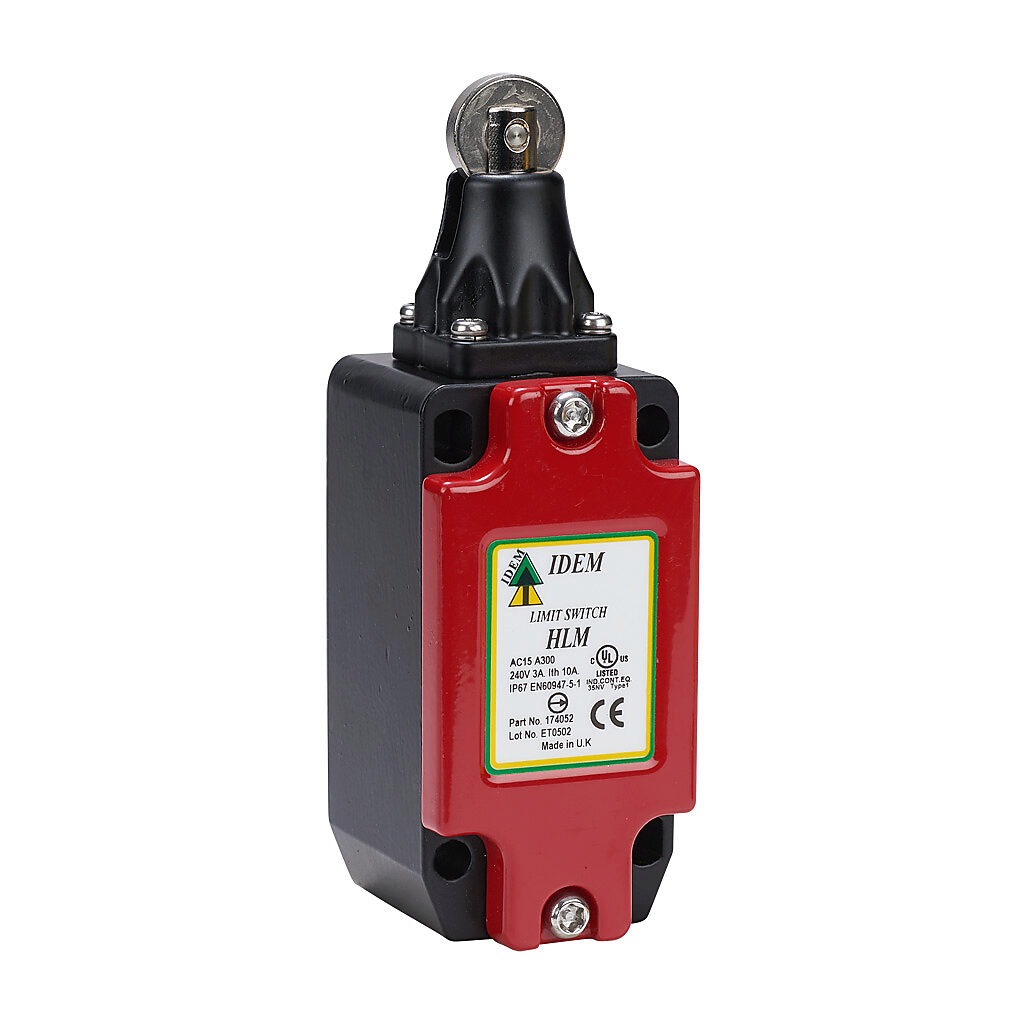

Công tắc hành trình có vai trò quan trọng trong các thang máy
Xem Thêm: Thiết Bị Tự Động Hoá
