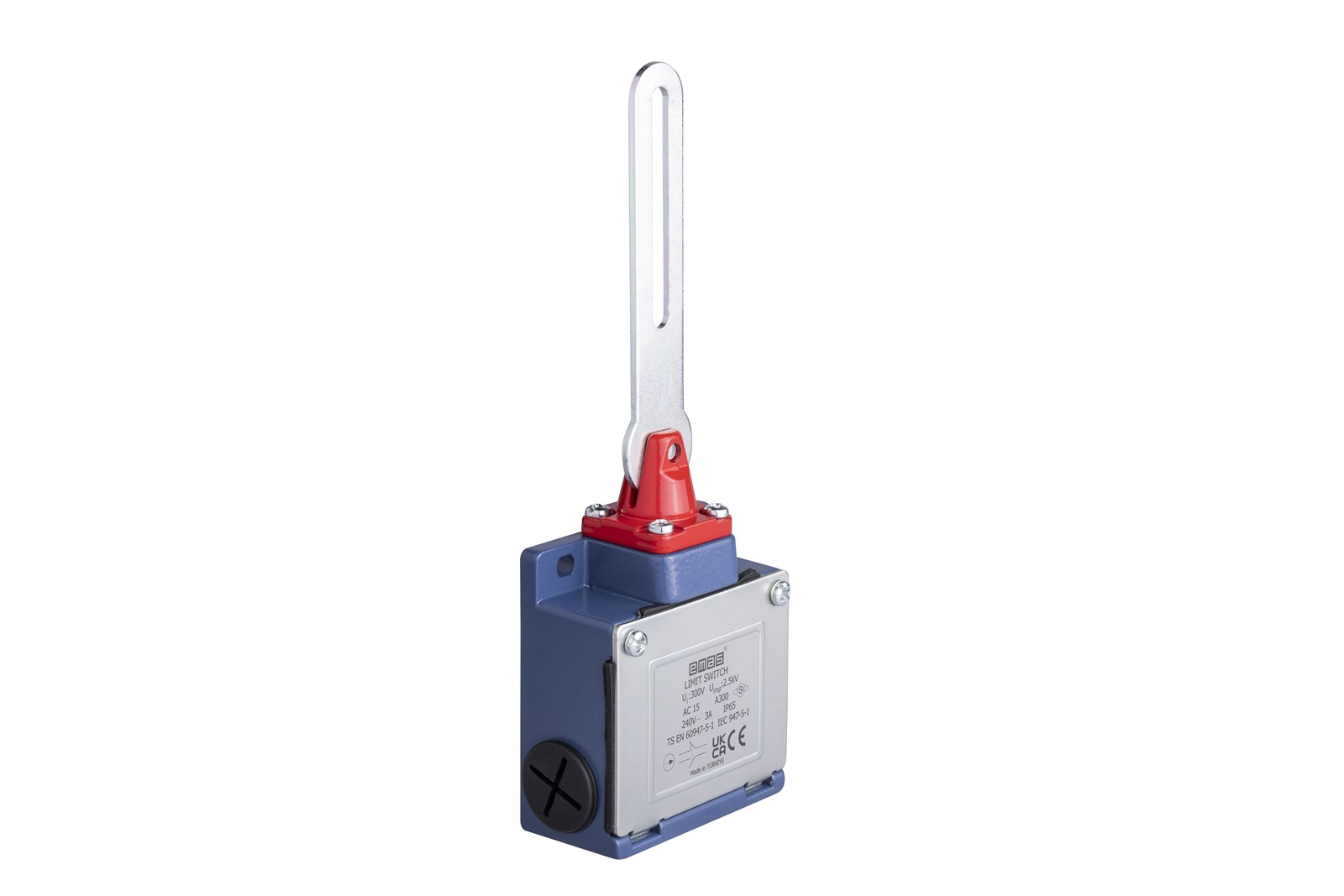

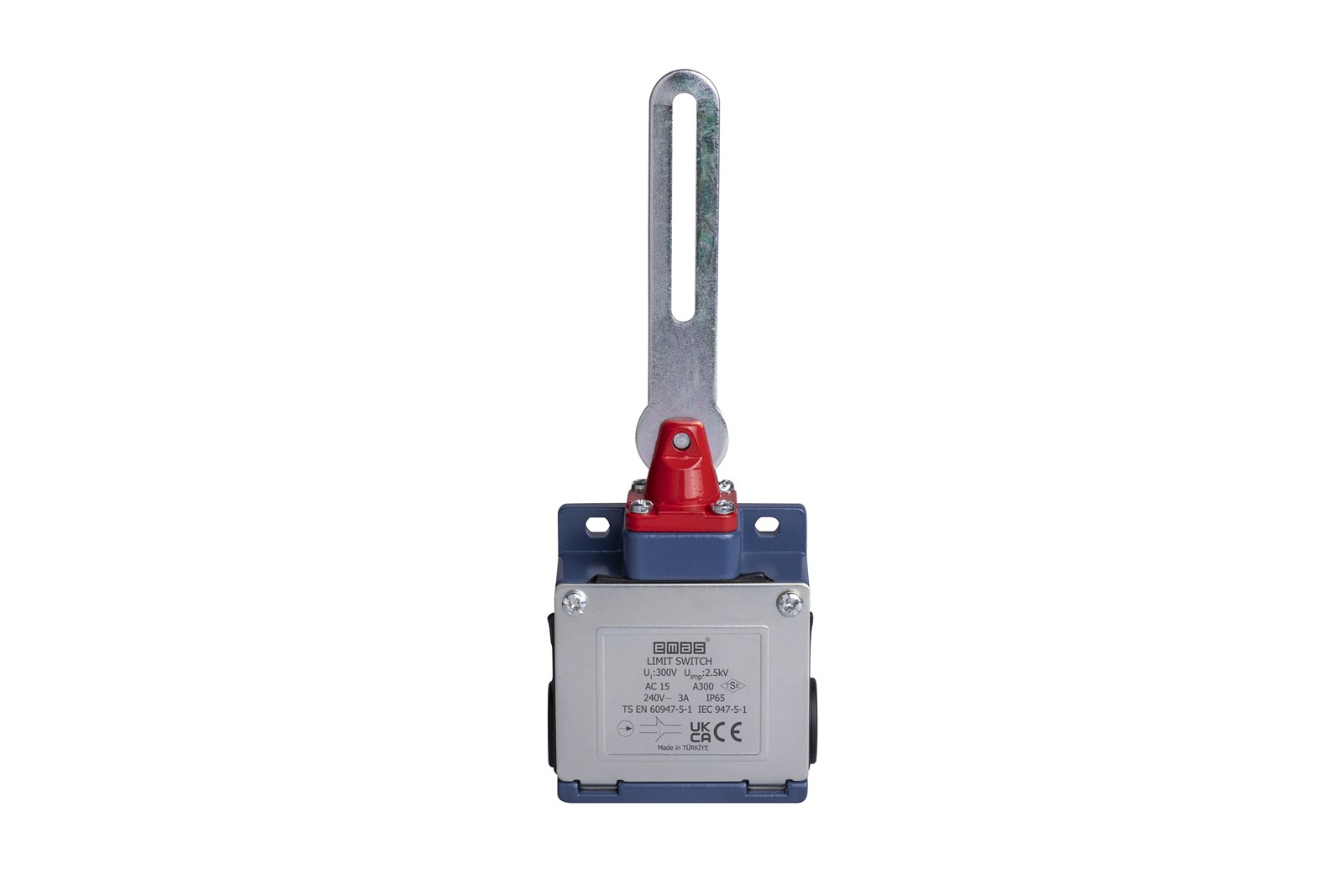

Công tắc hành trình EMAS L53K13LEM622 thuộc series L53 của hãng EMAS - Thổ Nhĩ Kỳ. Đây là dạng công tắc bản lề cửa an toàn có bộ truyền động dạng bằng phẳng và làm từ chất liệu kim loại bền bỉ. Sản phẩm được trang bị tiếp điểm tác động nhanh (Snap Action - cấu hình 1NO + 1NC) và đạt chuẩn bảo vệ lên đến IP65.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K13LEM622
Cấu Tạo Cơ Bản
Công tắc hành trình Emas L53K13LEM622 sở hữu thiết kế tối ưu để hoạt động trong môi trường công nghiệp, với:
- Thân vỏ: Được đúc hoàn toàn bằng kim loại (L53 Metal Body), mang lại khả năng chống va đập cực tốt và chịu được các tác động cơ học mạnh.
Cơ cấu truyền động: Dạng công tắc bản lề cửa làm bằng kim loại bằng phẳng và chắc chắn (Metal Hinge Switch).
- Cụm tiếp điểm: Sử dụng vật liệu hợp kim Bạc - Niken (AgNi) truyền dẫn tín hiệu ổn định và hạn chế sự mài mòn do hồ quang điện.
Cơ chế hoạt động: Sử dụng cơ chế tác động nhanh (Snap Action), giúp tín hiệu ngắt mạch diễn ra dứt khoát và tức thì.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L53K13LEM622 hoạt động dựa trên góc xoay của trục bản lề.
- Khi cửa được đóng hoàn toàn, trục công tắc ở vị trí chuẩn, tiếp điểm NC (thường đóng) dẫn điện cho phép máy móc hoạt động.
- Ngay khi có người kéo mở cánh cửa, trục bản lề của công tắc bị xoay theo. Góc xoay này sẽ kích hoạt cơ cấu tác động nhanh (Snap Action) bên trong.
- Chỉ trong tích tắc, tiếp điểm NC mở ra ngắt nguồn điện cấp cho máy, đồng thời tiếp điểm NO đóng lại để kích hoạt hệ thống còi hoặc đèn cảnh báo. Máy móc sẽ không thể khởi động lại cho đến khi cửa được đóng chặt.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K13LEM622
Công tắc hành trình EMAS L53K13LEM622 là sự lựa chọn hoàn hảo cho các ứng dụng công nghiệp, điển hình như:
Máy gia công CNC và Robot công nghiệp: Gắn vào cửa lồng kính bảo vệ. Nếu công nhân mở cửa để lấy mạt phoi hoặc căn chỉnh phôi khi máy đang chạy, trục chính sẽ lập tức dừng xoay.
Hệ thống tủ điện cao thế: Lắp ở cánh cửa tủ điện điều khiển tổng. Nếu cửa tủ chưa được đóng kín, hệ thống sẽ không cho phép đóng điện để tránh nguy cơ rò rỉ điện hoặc phóng tia lửa điện.
Máy nén, máy ép, máy chấn tôn: Đảm bảo nắp che bảo vệ an toàn luôn được khóa chặt trước khi pittong thủy lực có thể hạ xuống.
Buồng sấy, lò nung công nghiệp: Ngắt hệ thống gia nhiệt ngay khi cửa buồng được mở ra, bảo vệ công nhân khỏi luồng khí nóng nguy hiểm.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K13LEM622
Tuổi thọ cơ - điện vượt trội
Công tắc giới hạn hành trình L53K13LEM622 có thể duy trì tuổi thọ cơ học lên tới 10 triệu chu kỳ và tuổi thọ điện 1 triệu chu kỳ.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình này khá rộng, từ -25 °C đến +80 °C - đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Chống nước, chống bụi tốt
Với chuẩn bảo vệ IP65, thiết bị hoạt động ổn định kể cả trong môi trường có bụi mạt kim loại hay nước văng.
Cơ chế Snap Action
Hệ tiếp điểm bật nảy chớp nhoáng (1NO+1NC) giúp ngắt mạch dứt khoát, không sinh hồ quang điện dù vật thể đè lên chốt tỳ với tốc độ cực chậm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K13LEM622
- Model: L53K13LEM622
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Công tắc hành trình dạng bản lề an toàn bằng phẳng (Safety Door Hinge Switch)
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
