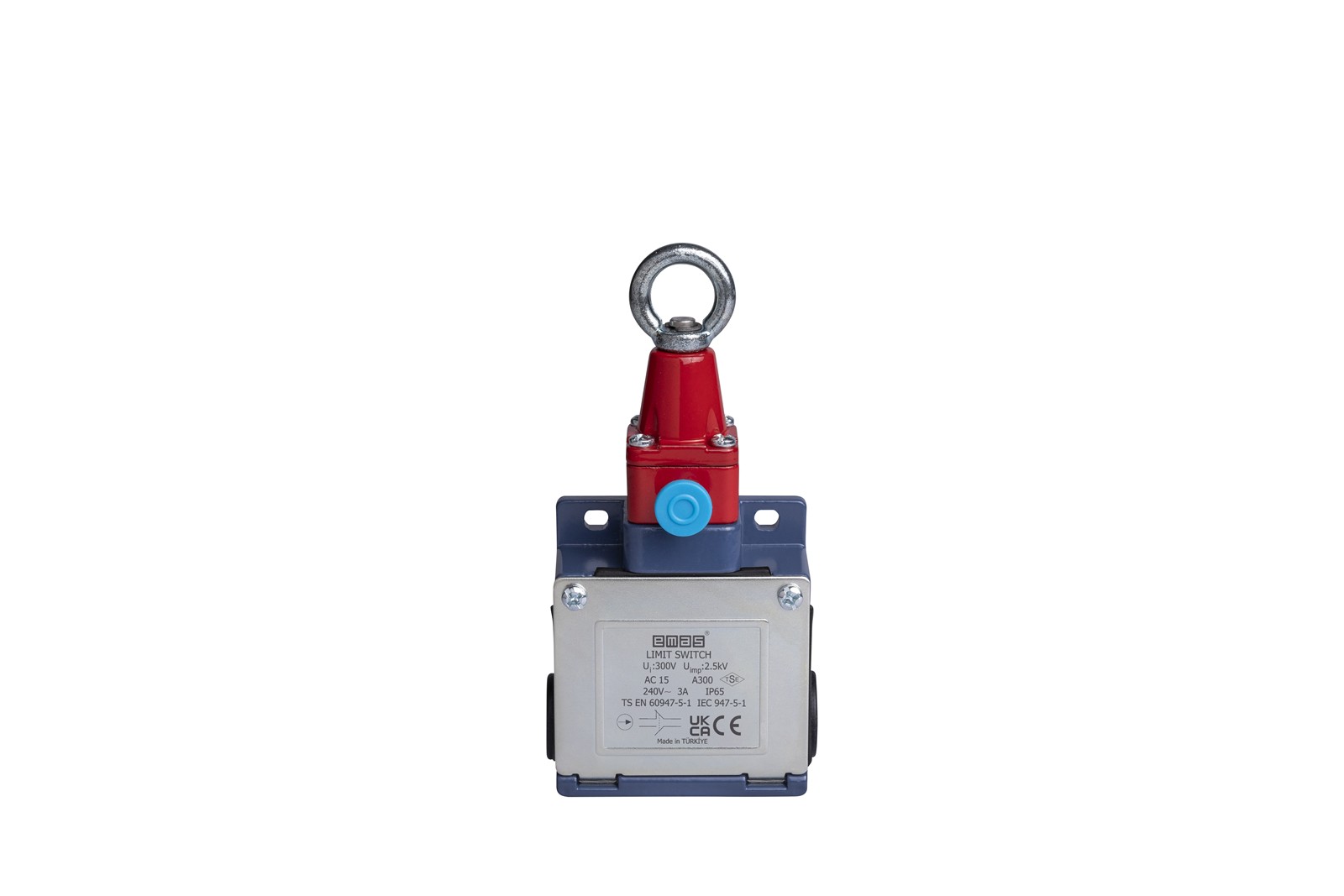

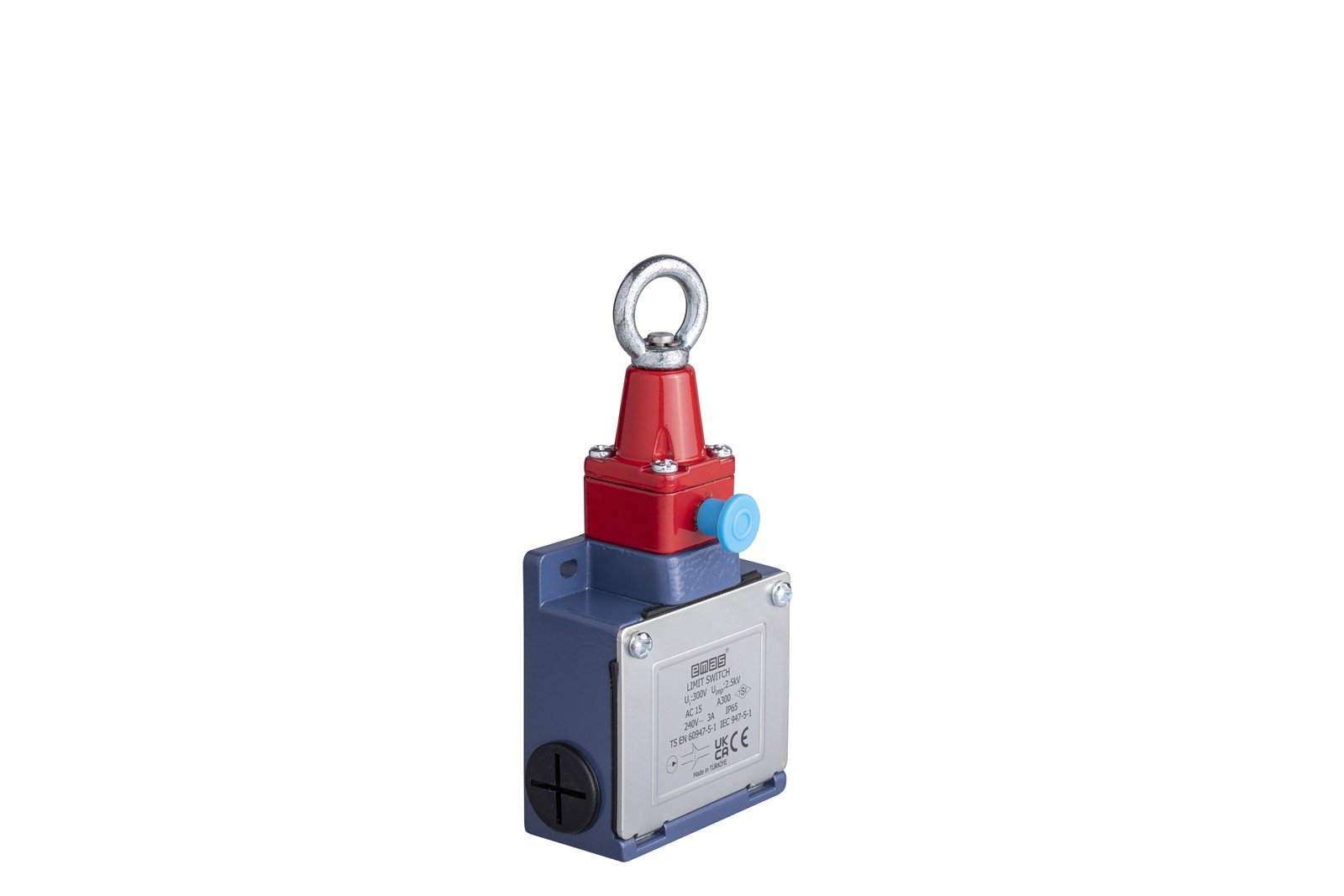

Công tắc hành trình EMAS L53K23HUM112 thuộc series L53 của hãng EMAS - Thổ Nhĩ Kỳ. Đây là công tắc an toàn dạng giật dây, chuyên dùng cho các ứng dụng yêu cầu ngắt khẩn cấp, đặc biệt là trên hệ thống băng tải kéo dài. Sản phẩm được trang bị tiếp điểm tác động chậm (Slow Action - cấu hình 1NO + 1NC), tính năng reset bằng tay và đạt chuẩn bảo vệ lên đến IP65.
Đối với model L53K23HUM112, đây là loại công tắc hành trình đặc biệt:
- Không tự hồi
- Có chức năng giữ trạng thái (latching)
- Chỉ trở về ban đầu khi reset bằng tay.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K23HUM112
Cấu Tạo Cơ Bản
Công tắc hành trình Emas L53K23HUM112 sở hữu thiết kế tối ưu để hoạt động trong môi trường công nghiệp, với 4 phần chính:
- Thân vỏ: Được đúc hoàn toàn bằng kim loại (L53 Metal Body), mang lại khả năng chống va đập cực tốt và chịu được các tác động cơ học mạnh.
Cơ cấu truyền động: Dạng khoen kéo kim loại (Rope Pull) kết nối với hệ thống lò xo chịu lực bên trong.
- Cụm tiếp điểm: Sử dụng vật liệu hợp kim Bạc - Niken (AgNi) truyền dẫn tín hiệu ổn định và hạn chế sự mài mòn do hồ quang điện.
Cơ chế hoạt động: Sử dụng cơ chế tác động chậm (Slow Action).
- Cơ cấu reset bằng tay tích hợp.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L53K23HUM112 vận hành dựa trên nguyên lý cơ bản như sau:
Ở trạng thái bình thường, sợi dây cáp được căng với một lực vừa đủ để giữ công tắc ở vị trí trung gian cân bằng.
Khi xảy ra sự cố, người vận hành kéo mạnh sợi dây cáp thép. Lực kéo này sẽ tác động lên khoen kim loại của công tắc, phá vỡ trạng thái cân bằng.
Cơ cấu cơ khí bên trong sẽ lập tức kích hoạt cơ chế Slow Action, đảo trạng thái của các tiếp điểm (tiếp điểm thường đóng NC sẽ mở ra để ngắt nguồn điện động cơ, tiếp điểm thường mở NO sẽ đóng lại để kích hoạt còi hoặc đèn báo động).
Đặc biệt, hệ thống sẽ được giữ ở trạng thái ngắt kết nối cho đến khi kỹ thuật viên can thiệp xử lý xong sự cố và reset thiết bị về lại vị trí ban đầu.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K23HUM112
Công tắc hành trình Emas L53K23HUM112 là sự lựa chọn hoàn hảo cho các ứng dụng công nghiệp, điển hình như:
Hệ thống băng tải dài: Băng tải khoáng sản, xi măng, than đá, hoặc các băng chuyền phân loại hàng hóa trong logistics. Sợi dây cáp an toàn sẽ được căng dọc suốt chiều dài băng tải.
Dây chuyền lắp ráp ô tô / linh kiện tử: Lắp dọc theo các dây chuyền di chuyển liên tục để công nhân có thể ngắt hệ thống ngay khi phát hiện sản phẩm lỗi hoặc có nguy cơ kẹt tay/chân.
Máy móc gia công cỡ lớn: Các loại máy cán thép, máy chấn tôn có kích thước dài, nơi một nút dừng khẩn cấp duy nhất không thể bao quát hết toàn bộ khu vực nguy hiểm.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K23HUM112
Tuổi thọ cơ - điện vượt trội
Công tắc giới hạn hành trình L53K23HUM112 có thể duy trì tuổi thọ cơ học lên tới 10 triệu chu kỳ và tuổi thọ điện 1 triệu chu kỳ.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình này khá rộng, từ -25 °C đến +80 °C - đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Chống nước, chống bụi tốt
Với chuẩn bảo vệ IP65, thiết bị hoạt động ổn định kể cả trong môi trường có bụi mạt kim loại hay nước văng.
Tính năng reset bằng tay
L53K23HUM112 được trang bị năng reset bằng tay, cực kỳ phù hợp cho các ứng dụng yêu cầu độ an toàn cao. Tính năng này cũng lưu giữ trạng thái sự cố để giúp kỹ thuật viên/người vận hành có thể chuẩn đoán/định hướng xử lý vấn đề nhanh chóng và tiết kiệm tối đa chi phí linh kiện (giảm độ phức tạp cho tủ điện).
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L53K23HUM112
- Model: L53K23HUM112
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Dạng khoen kéo kim loại (Rope Pull)
- Chức năng đặc biệt: Manual reset (có reset bằng tay)
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
