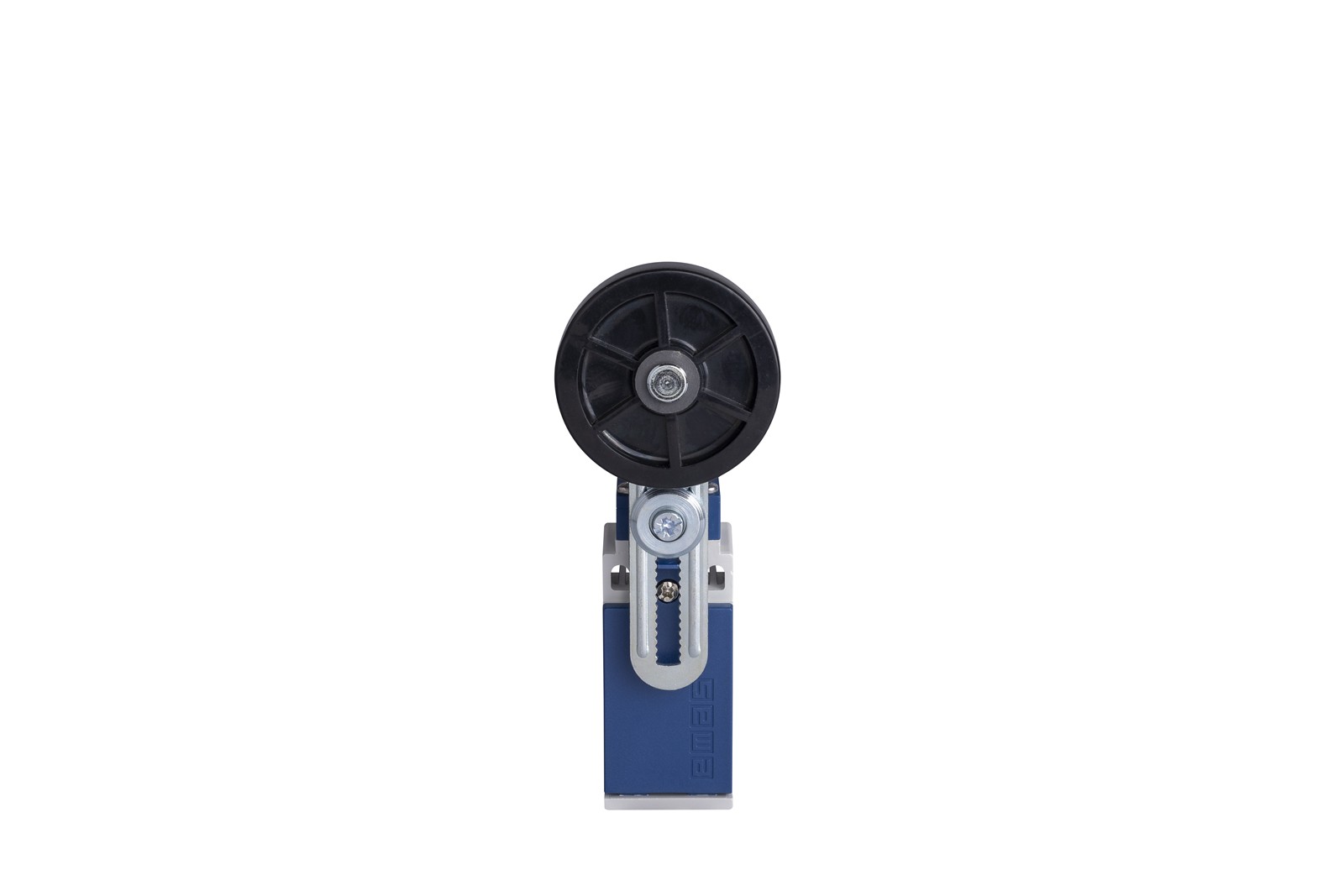

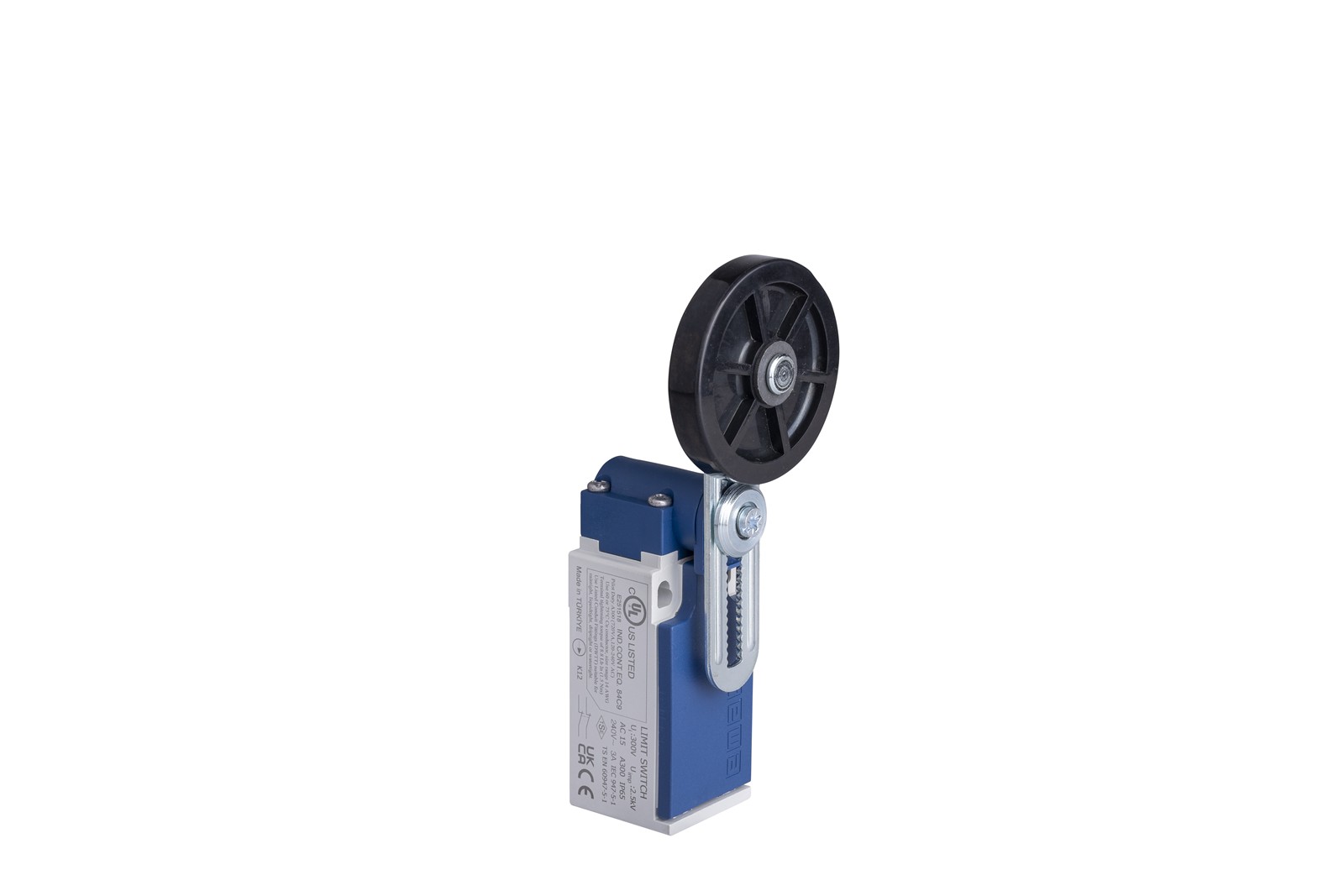

Công tắc hành trình EMAS L5K12MEL122 là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên đầu công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K12MEL122
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K12MEL122 được cấu thành từ 4 phần chính:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Đầu dò và cơ cấu truyền động: Cần lăn điều chỉnh được + con lăn bằng cao su, đường kính 50 mm.
- Tiếp điểm điện: Tiếp điểm 2NC (2 thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2 mm², momen siết bu lông 1,5 Nm.
Nguyên Lý Hoạt Động
Công tắc hành trình Emas L5K12MEL122 hoạt động dựa trên nguyên lý cơ điện cơ bản. Cụ thể như sau:
- Khi một vật thể (khay hàng, cửa, chi tiết máy...) di chuyển và tác động vật lý lên con lăn cao su, lực này sẽ truyền qua cần gạt để nhấn vào chốt đẩy bên trong vỏ.
- Cơ chế "Snap Action" (tác động nhanh) đảm bảo rằng ngay khi lực ép đạt tới ngưỡng cài đặt, hai tiếp điểm thường đóng (2NC) sẽ lập tức mở ra, ngắt mạch điện một cách dứt khoát bất kể vật thể bên ngoài di chuyển nhanh hay chậm.
- Khi vật thể rời khỏi con lăn, lò xo/cơ cấu hồi phục đưa con lăn và tiếp điểm về vị trí ban đầu, tín hiệu điện trở về trạng thái “bình thường”.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K12MEL122
Công tắc hành trình EMAS L5K12MEL122 được sử dụng rộng rãi trong:
Dây chuyền băng tải: Giới hạn hành trình di chuyển của hàng hóa hoặc đếm số lượng sản phẩm trên băng chuyền.
Hệ thống cửa tự động: Làm công tắc ngắt hành trình cho các dòng cửa cuốn, cửa lùa công nghiệp cỡ lớn.
Máy móc gia công: Định vị điểm dừng hoặc giới hạn hành trình tay máy trong các dây chuyền đóng gói, lắp ráp.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K12MEL122
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K12MEL122 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
Cần lăn dạng adjustable roller arm
L5K12MEL122 sở hữu cần lăn dạng adjustable roller arm, cho phép điều chỉnh vị trí ngay tại công trình - phù hợp với các ứng dụng cần căn chỉnh vị trí cho băng tải, cơ cấu máy hoặc cửa, nhất là khi thiết kế lắp đặt ban đầu chưa hoàn toàn chính xác.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K12MEL122
- Model: L5K12MEL122
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 2NC (2 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần lăn có thể điều chỉnh
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K12MEL122 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
