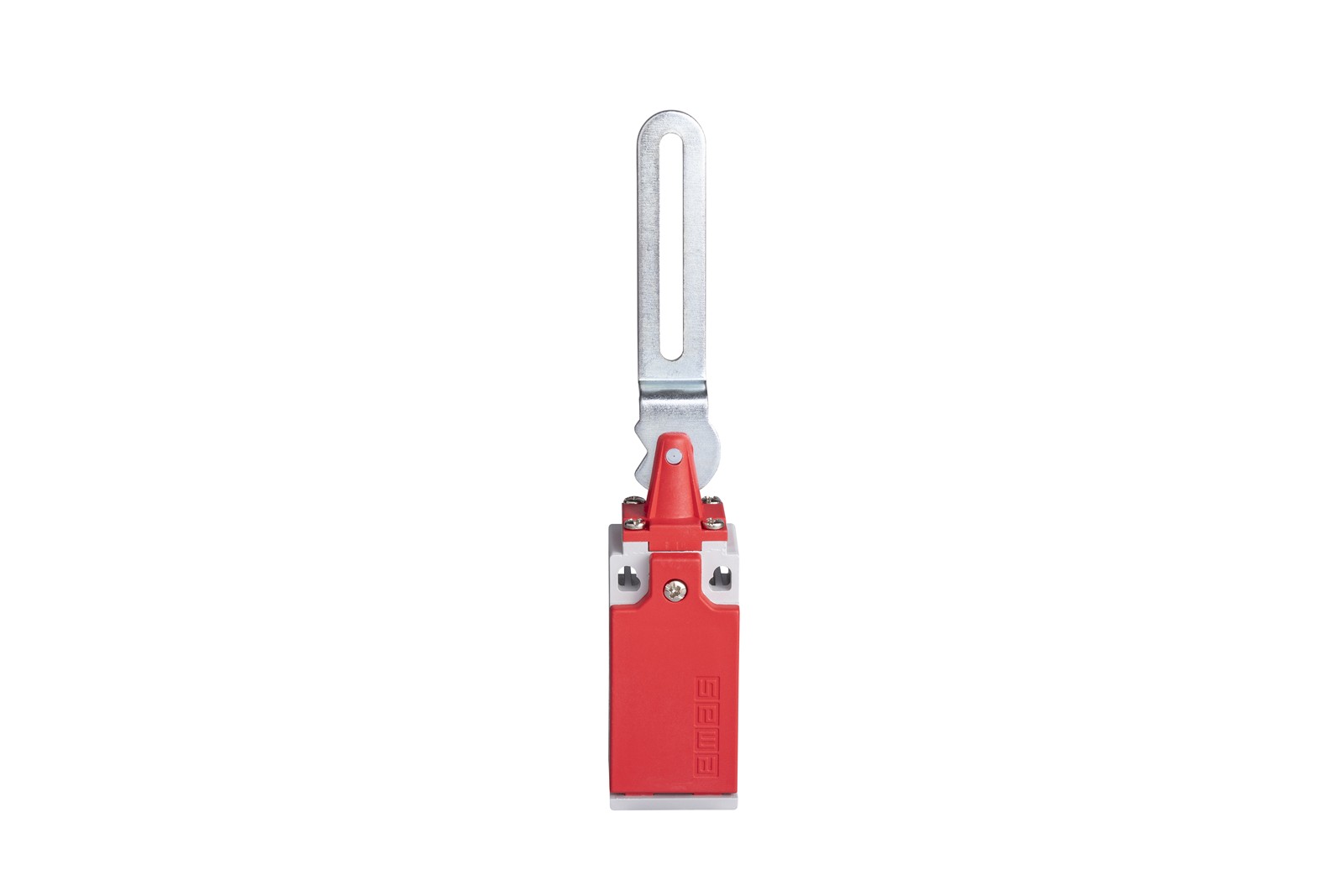

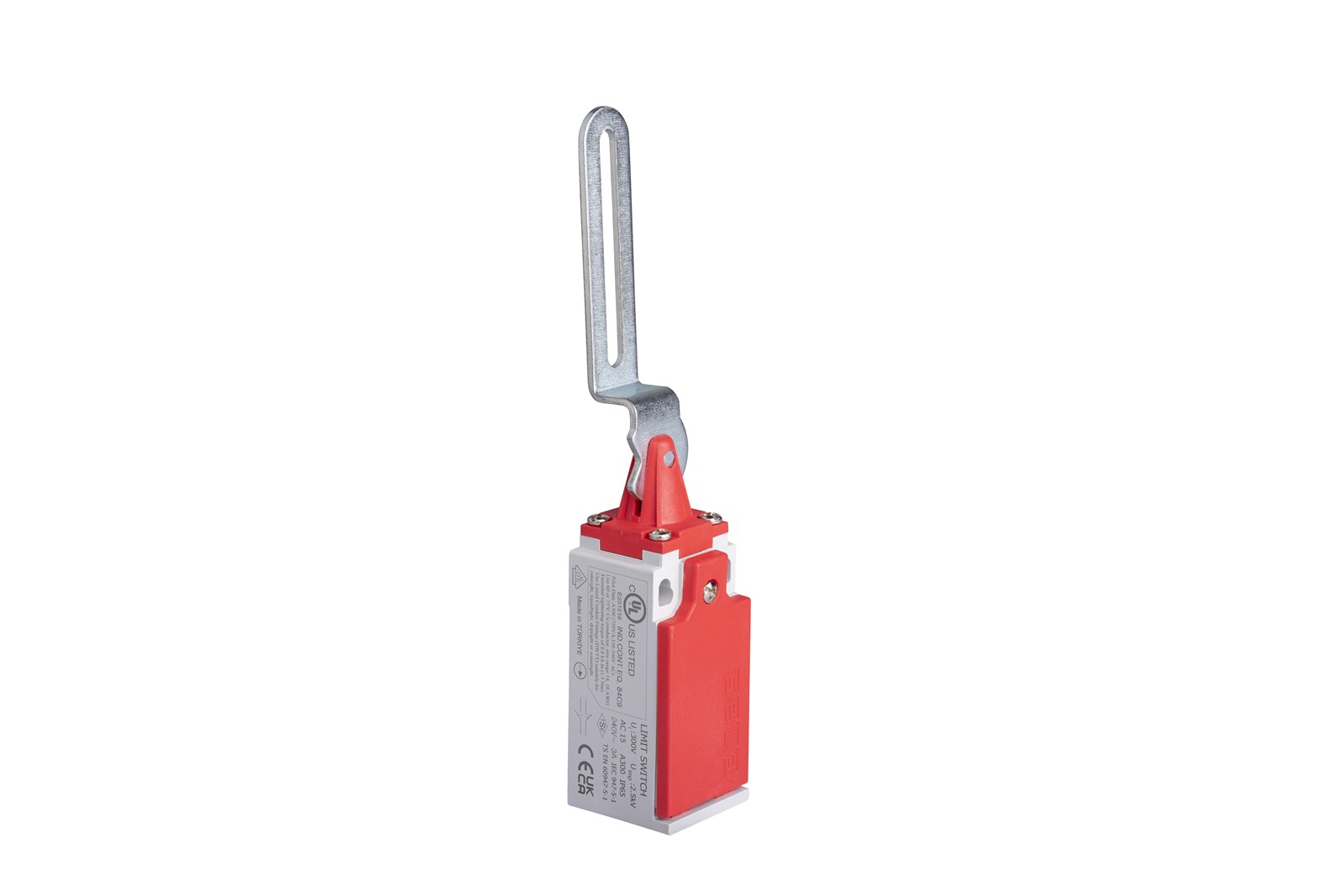

EMAS L5K13LEM411 có thân và vỏ bọc bằng nhựa, cần tác động (actuator) bằng kim loại, kiểu “Safety Door Hinge Switch” - dùng gắn trên bản lề cửa an toàn. Thiết bị có cấu hình tiếp điểm 1NO + 1NC, hoạt động theo nguyên lý snap action, dòng điện định mức 3 A ở 240 V AC, phù hợp cho tải điều khiển trong hệ thống tủ điện và dây chuyền tự động.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM411
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13LEM411 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần tác động kim loại dạng bản lề an toàn, tiếp xúc tốt với vật thể di chuyển.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
khi cửa hoặc bản lề chuyển động, cần kim loại bị tác động, làm cơ cấu tiếp điểm bên trong thay đổi trạng thái nhanh, tạo ra sự chuyển đổi rõ ràng giữa NO và NC, truyền tín hiệu “cửa đã đóng - cho phép chạy máy” hoặc “cửa đang mở - dừng máy” về bộ điều khiển.
Đặc điểm này giúp sản phẩm hoạt động ổn định với tần số đóng/ngắt cao, đồng thời giảm hiện tượng tiếp điểm dính hoặc trễ tín hiệu trong hệ thống tự động.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM411
Công tắc hành trình EMAS L5K13LEM411 được sử dụng trong nhiều hệ thống an toàn và điều khiển như:
- Cửa bảo vệ máy công nghiệp: Gắn trên bản lề cửa tủ, cửa bảo vệ máy ép, máy nén, máy gia công, máy đóng gói để xác nhận “cửa đã đóng - cho phép khởi động”, ngăn máy vận hành khi cửa mở.
- Tủ điện - hệ thống điều khiển: Dùng làm công tắc an toàn cửa tủ, kết hợp với mạch điều khiển hoặc relay an toàn để ngắt nguồn khi mở cửa, đảm bảo an toàn cho bảo trì và vận hành.
- Cửa van, cửa bảo vệ phụ kiện: Lắp trên các cơ cấu bản lề kim loại để giám sát trạng thái cửa, kết hợp với hệ thống PLC hoặc mạch điều khiển đơn giản.
- Dây chuyền tự động, máy sản xuất: Gắn trên cửa bảo vệ dây chuyền để tắt máy hoặc chuyển sang chế độ bảo trì khi cửa mở, tránh va chạm và tai nạn lao động.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM411
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13LEM411 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM411
- Model: L5K13LEM411
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần tác động kim loại dạng bản lề an toàn
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
