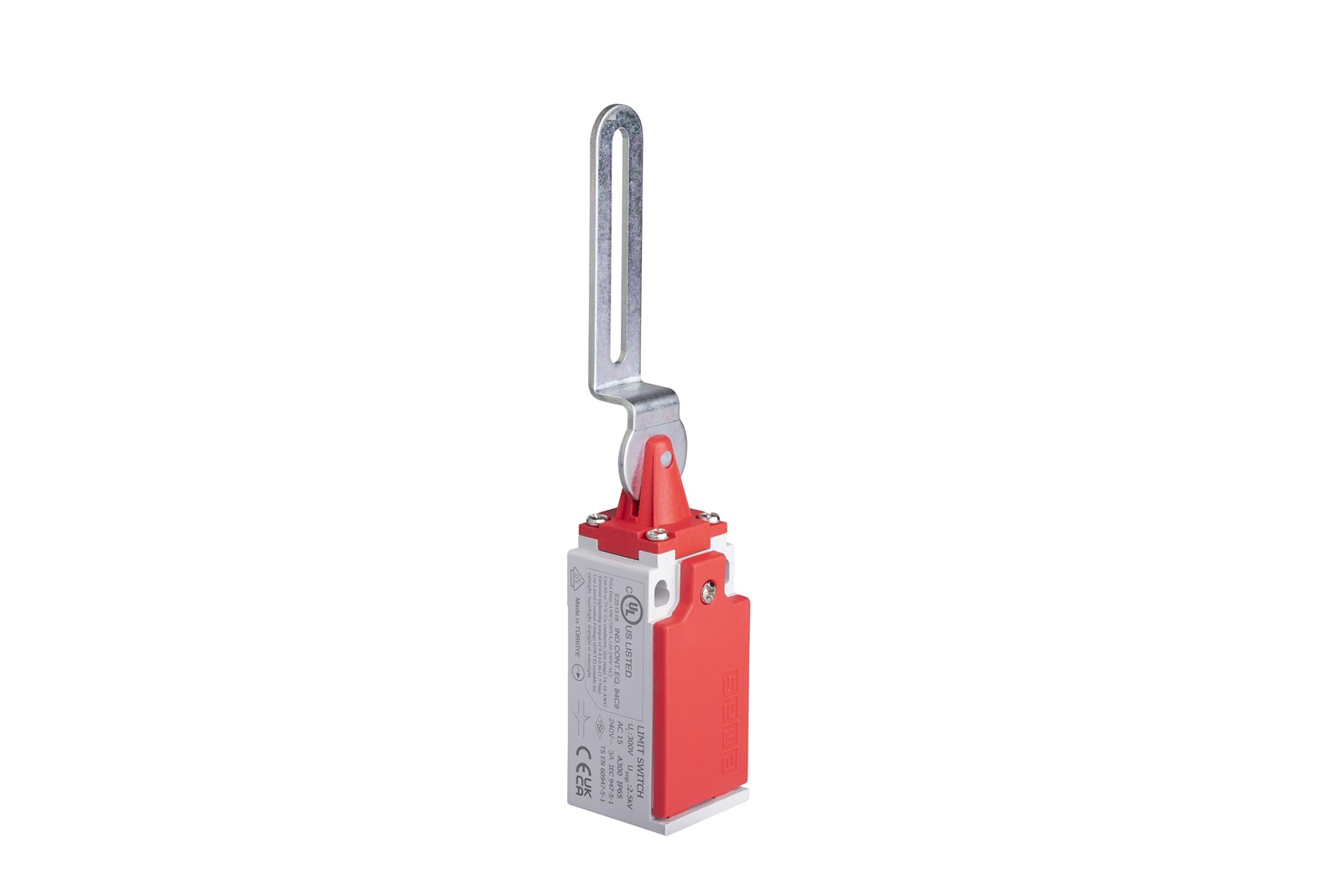

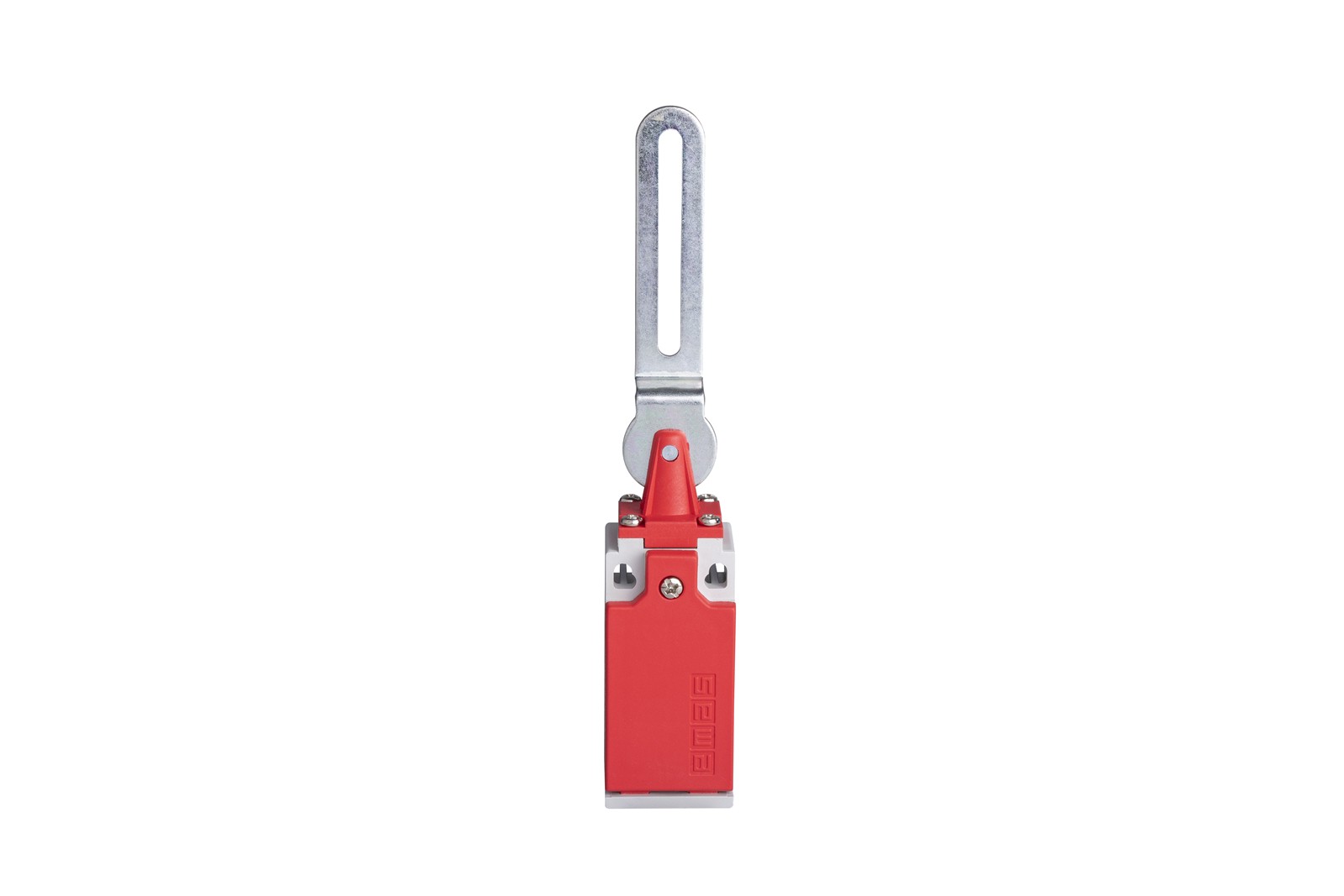

EMAS L5K13LEM621 là kiểu “Safety Door Hinge Switch”, chuyên dùng để gắn trên bản lề cửa an toàn. Thiết bị phù hợp cho tải điều khiển trong hệ thống tủ điện và dây chuyền tự động. Sản phẩm này không chỉ làm tốt vai trò giới hạn hành trình cơ học mà còn đóng vai trò như một chốt chặn an toàn, giúp hệ thống điện phản hồi lập tức khi có sự cố mở cửa ngoài ý muốn.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM621
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13LEM621 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần tác động kim loại dạng tay đòn bản lề vươn dài.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Khi cửa lồng máy hoặc tủ điện mở ra/đóng lại, trục bản lề sẽ kéo theo tay đòn kim loại của công tắc. Ngay khi góc mở đạt đến điểm giới hạn, cơ cấu lò xo bên trong sẽ bật nảy tức thì (snap), làm thay đổi trạng thái của cặp tiếp điểm 1NO-1NC. Tín hiệu này lập tức truyền về bộ điều khiển trung tâm để ra lệnh dừng máy hoặc phát còi báo động, đảm bảo tần số phản hồi cực nhanh.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM621
Trong thực tế thi công tự động hóa, công tắc hành trình EMAS L5K13LEM621 là lựa chọn phù hợp tại các khu vực:
- Hệ thống hàng rào robot: Lắp đặt tại các cánh cửa ra vào khu vực tay máy robot, ngay khi cửa bị mở (dù chỉ là vô tình hé mở), tiếp điểm NC ngắt mạch, robot sẽ dừng khẩn cấp để đảm bảo an toàn cho các kỹ sư bảo trì.
- Máy ép nhựa, máy dập kim loại, máy CNC: Gắn trên bản lề cửa lồng kính bảo vệ. Máy chỉ được cấp nguồn chạy chu trình gia công khi cánh cửa đã đóng hoàn toàn và ép tay đòn công tắc về đúng vị trí.
- Tủ điện phân phối trạm: Giám sát trạng thái đóng cửa tủ, có thể kích hoạt tự động bật đèn chiếu sáng bên trong tủ khi cửa mở, hoặc ngắt các thiết bị có điện áp cao để chống giật.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM621
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13LEM621 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LEM621
- Model: L5K13LEM621
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Tay đòn bản lề kim loại
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K13LEM621 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
