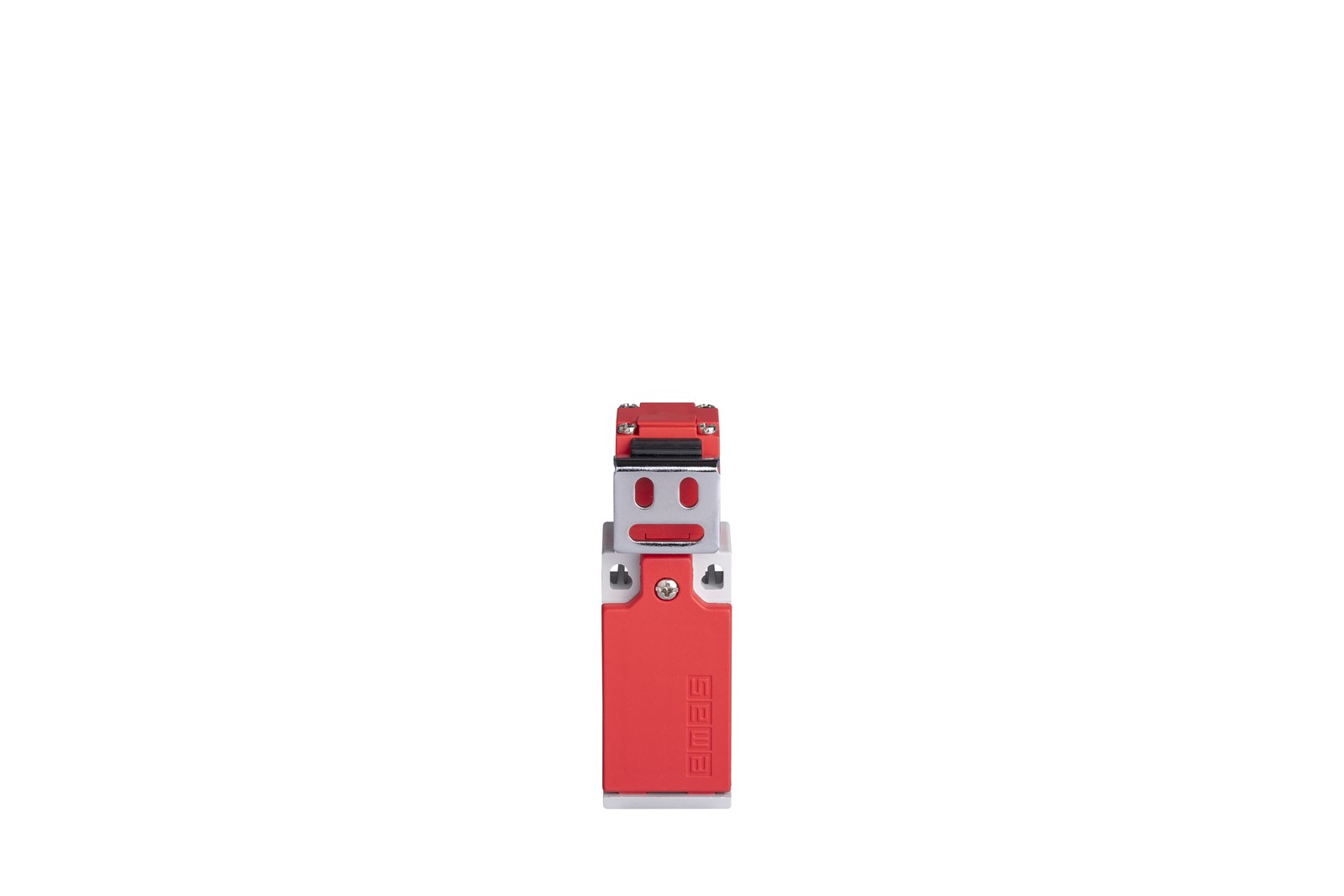

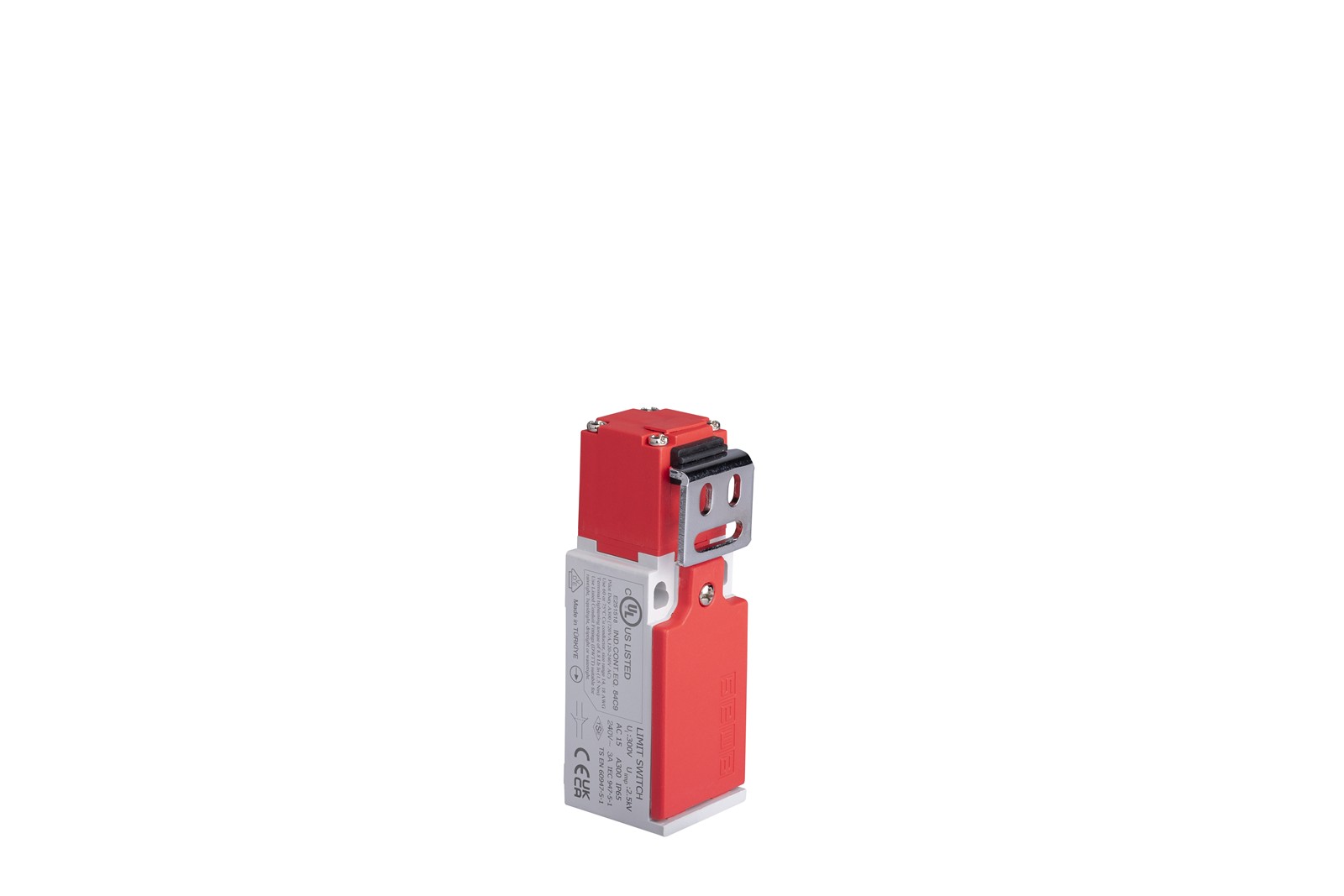

EMAS L5K13LUM321 có thân và vỏ bọc bằng nhựa, cần tác động (actuator) bằng kim loại, kiểu “Safety Door Hinge Switch” - dùng gắn trên bản lề cửa an toàn. Thiết bị có cấu hình tiếp điểm 1NO + 1NC, hoạt động theo nguyên lý snap action, dòng điện định mức 3 A ở 240 V AC, phù hợp cho tải điều khiển trong hệ thống tủ điện và dây chuyền tự động.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM321
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13LUM321 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: 2 phần độc lập - thân công tắc (thường gắn trên khung máy tĩnh) và chìa khóa kim loại gập góc vuông (thường bắt vít lên cánh cửa di động).
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Nguyên lý hoạt động của thiết bị mang tính an toàn cưỡng bức:
- Khi cửa đóng: Cánh cửa kéo theo chìa khóa kim loại cắm ngập vào khe rãnh trên công tắc. Cơ cấu bên trong bị ép lại, lò xo nảy (snap action) làm đổi trạng thái tiếp điểm (đóng mạch), báo hiệu "cửa đã khóa chặt, an toàn để vận hành".
- Khi cửa mở: Chìa khóa bị rút ra khỏi rãnh, tiếp điểm lập tức nhả ra ngắt mạch điều khiển. Ngay lúc này, tủ điện sẽ nhận lệnh để phanh motor hoặc dừng khẩn cấp toàn bộ hệ thống gia công. Cơ chế nảy nhanh (snap) giúp thiết bị dập hồ quang cực tốt và không bị trễ tín hiệu dù thao tác đóng/mở cửa rất chậm.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM321
Công tắc hành trình chìa khóa L5K13LUM321 được ứng dụng rộng rãi trong các hạng mục yêu cầu tính an toàn lao động cao:
- Cửa lồng máy CNC, máy phay, máy chấn tôn: Kiểm soát buồng gia công - theo đó, mũi dao chỉ được phép quay khi cửa bảo vệ đã đóng kín để đảm bảo an toàn cho công nhân.
- Khu vực hàng rào an toàn: Gắn tại các cổng kiểm soát ra vào khu vực tay máy robot hàn/gắp phôi hoạt động.
- Máy ép nhựa và máy đùn: Đảm bảo khuôn ép không hoạt động khi nắp che bộ phận gia nhiệt còn đang mở.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM321
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13LUM321 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
Chống gian lận an toàn
Khác với công tắc gạt hay nút nhấn, L5K13LUM321 yêu cầu bắt buộc phải có chìa khóa cơ khí định hình cắm vào rãnh. Điều này ngăn ngừa hoàn toàn tình trạng vô hiệu hóa cảm biến sai quy định.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM321
- Model: L5K13LUM321
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: 2 phần độc lập - thân công tắc và chìa khóa kim loại gập góc vuông
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
