EMAS L5K13LUM323 sản phẩm tích hợp cụm tiếp điểm 1NO + 1NC với cơ chế tác động nhanh (snap action), cùng dòng điện định mức 3 A ở 240 V AC. Nhờ vậy, thiết bị có thể gửi tín hiệu đóng/ngắt mạch cực kỳ nhạy bén về tủ điều khiển ngay khi cánh cửa có dấu hiệu bị mở ra, bảo vệ an toàn cho cả người vận hành và chu trình máy.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM323
Cấu Tạo Cơ Bản

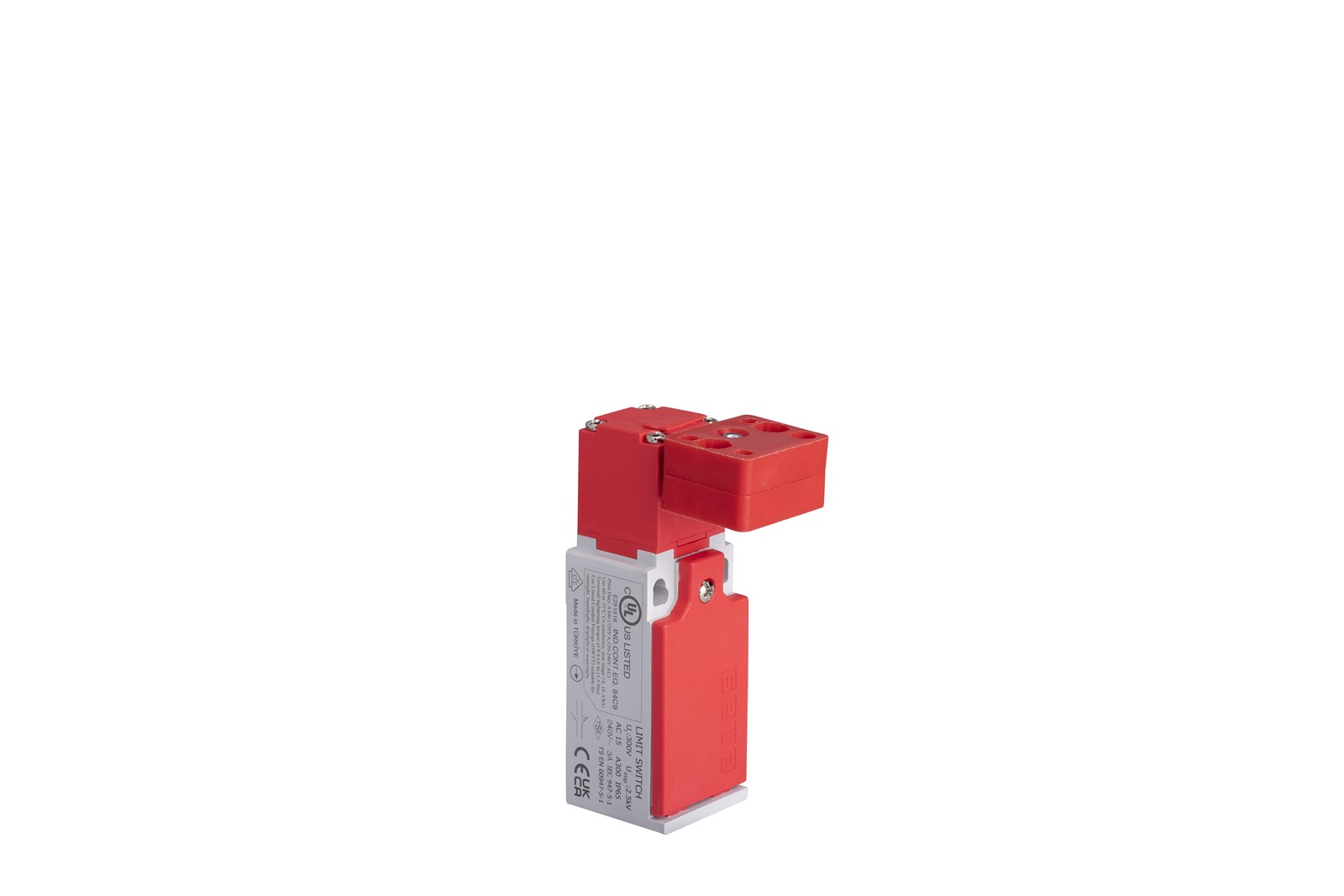

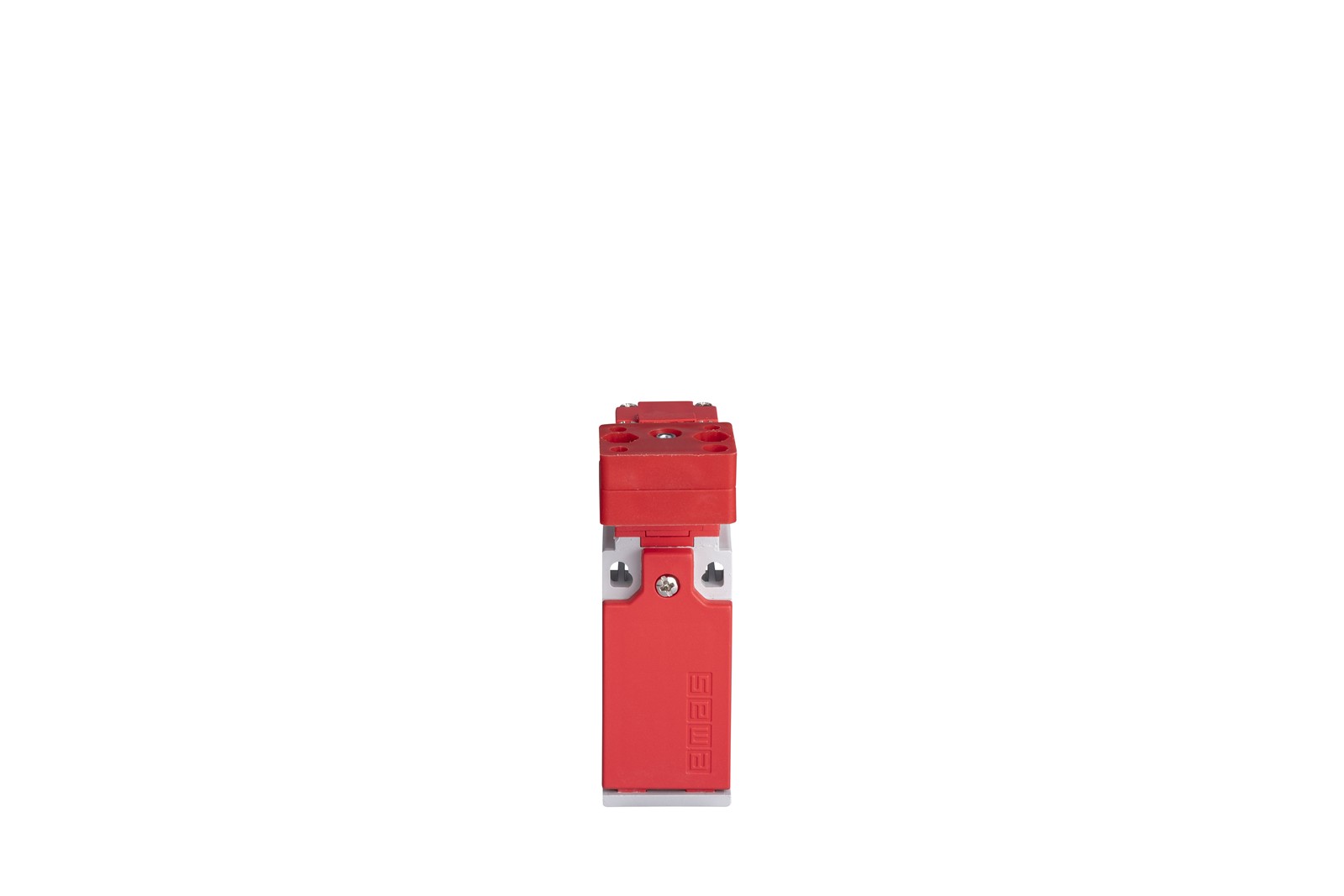

Công tắc giới hạn EMAS L5K13LUM323 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Chìa khóa kim loại có các khớp xoay linh hoạt.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Nguyên lý hoạt động dựa trên cơ chế khóa an toàn và snap action:
- Khi cửa đóng: Cánh cửa di chuyển kéo theo chìa khóa linh hoạt gài vào rãnh công tắc. Nhờ độ rơ cơ học của khớp, chìa sẽ tự uốn theo quỹ đạo đóng cửa và trượt êm vào trong, ép lò xo nảy làm tiếp điểm đổi trạng thái (chốt mạch an toàn, cho phép máy chạy).
- Khi cửa mở: Chìa khóa bị rút ra, hệ thống lò xo nhả lại ngay lập tức (không phụ thuộc vào tốc độ mở cửa của người dùng), ngắt tiếp điểm điều khiển để ra lệnh dừng khẩn cấp motor hoặc các thiết bị rủi ro cao.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM323
Với đặc tính tự lựa góc xuất sắc, công tắc hành trình EMAS L5K13LUM323 thường được chỉ định lắp đặt cho các khu vực:
- Cửa lồng máy gia công quỹ đạo hẹp: Cửa nắp che máy tiện CNC, máy phay có bán kính quay bản lề nhỏ, nơi chìa khóa thẳng thường bị cấn và khó cắm ngập vào khe.
- Hệ thống buồng sấy, máy ép nhựa: Các nắp che có kích thước lớn, dễ bị biến dạng vì nhiệt dẫn đến khe cắm trên cánh cửa và khung máy không còn đồng trục 100%.
- Cửa trượt rào chắn an toàn: Giám sát liên động an toàn tại các cửa trượt treo có độ rung lắc lớn trong quá trình đóng mở.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM323
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13LUM323 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
Khắc phục hoàn toàn lỗi lệch tâm
Chìa khóa linh hoạt giúp thiết bị dung sai tốt với các cánh cửa bị xệ bản lề, cửa lùa có độ rung lắc cao hoặc cửa đóng theo quỹ đạo vòng cung hẹp.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13LUM323
- Model: L5K13LUM323
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Chìa khóa kim loại có các khớp xoay linh hoạt
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần.
