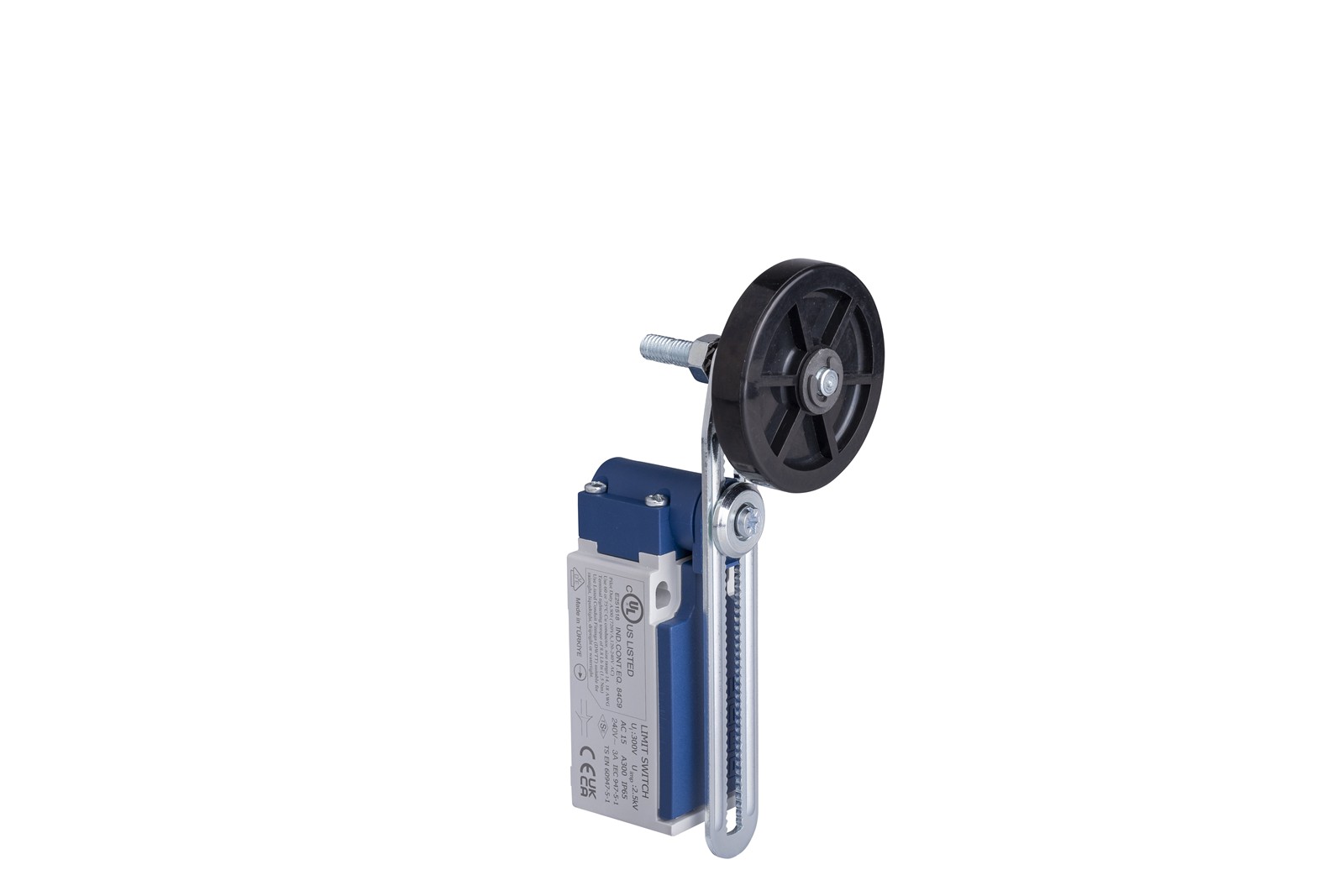

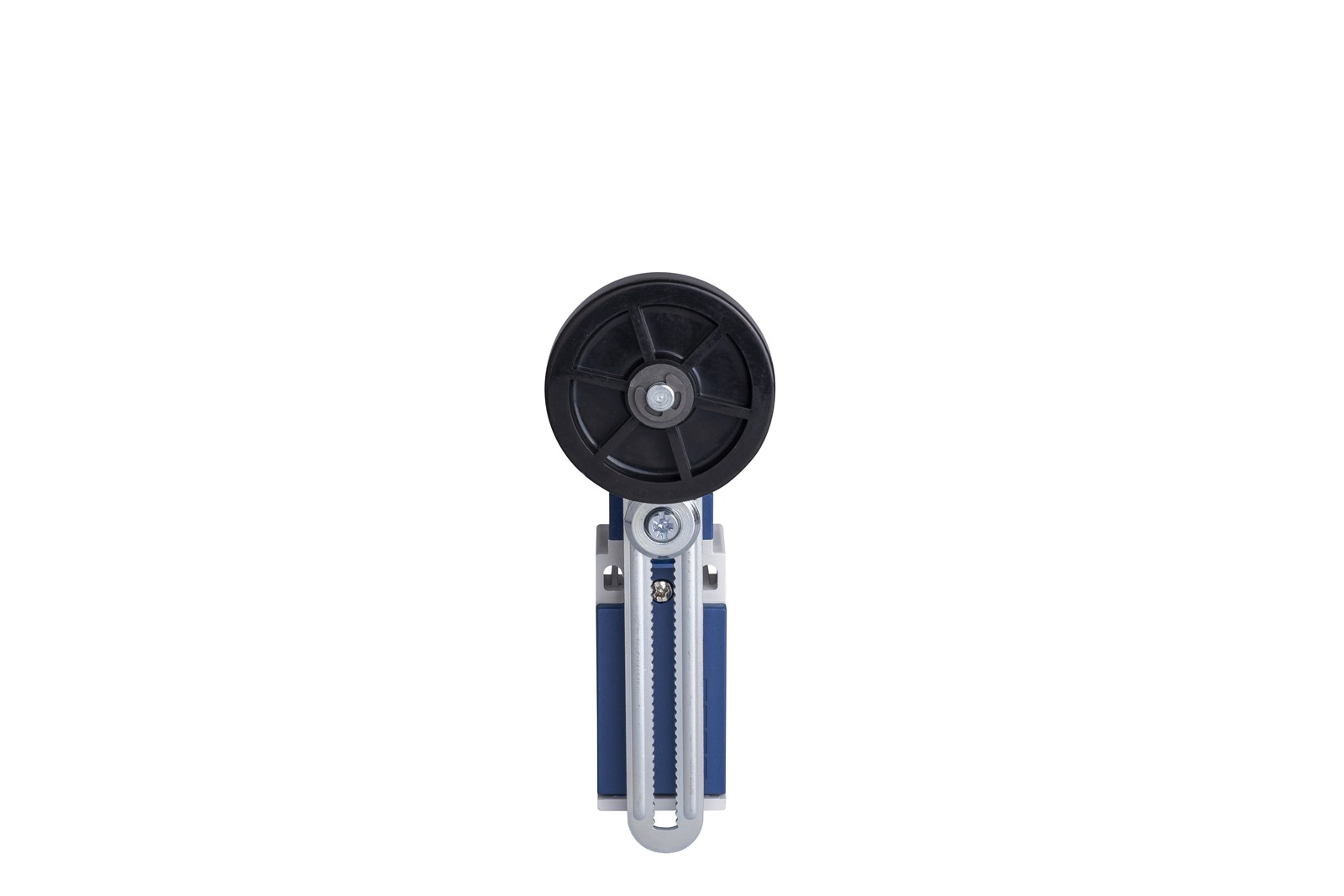

CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEL123A

Công tắc hành trình EMAS L5K13MEL123A là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên đầu công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEL123A

Cấu Tạo Cơ Bản

Công tắc giới hạn EMAS L5K13MEL123A được cấu thành từ 5 phần chính:

• Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
• Đầu dò: Con lăn điều chỉnh được, làm bằng cao su, đường kính 50 mm, tiếp xúc với vật thể di chuyển.
• Cơ cấu truyền động: Dẫn lực từ con lăn vào cơ cấu chuyển động bên trong, đảm bảo chuyển động ổn định và chính xác.
• Tiếp điểm điện: Tiếp điểm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
• Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm.

Nguyên Lý Hoạt Động

Khi vật thể di chuyển chạm vào con lăn → lực được truyền vào cơ cấu bên trong → công tắc chuyển trạng thái mở - đóng tiếp điểm.

• Cơ cấu snap action đảm bảo tiếp điểm đóng/ngắt nhanh, tạo trạng thái chuyển mạch rõ ràng, giảm hiện tượng rung giật hoặc hồ quang do tiếp điểm tiếp xúc không hoàn toàn.
• Khi vật thể rời khỏi con lăn, lò xo/cơ cấu hồi phục đưa con lăn và tiếp điểm về vị trí ban đầu, tín hiệu điện trở về trạng thái “bình thường”.

ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEL123A

Công tắc hành trình EMAS L5K13MEL123A được sử dụng rộng rãi trong:

• Băng tải và hệ thống vận chuyển: Phát hiện vị trí vật thể, vị trí giới hạn, báo thiếu - quá tải, báo tín hiệu dừng hoặc đảo chiều băng tải.
• Cửa tự động, cửa lùa, cửa cuốn, cửa kho: Báo vị trí mở - đóng, báo quá hành trình, hỗ trợ hệ thống dừng hoặc đảo chiều khi gặp vật cản.
• Thang máy và thiết bị nâng hạ: Dùng làm thiết bị cảnh báo cuối hành trình cabin, báo vị trí tầng, hỗ trợ bảo vệ quá tải hoặc quá hành trình.
• Máy ép, máy đóng gói, máy gia công: Kiểm soát vị trí hành trình piston, bàn ép, máng chiết, đảm bảo quy trình chạy đúng thứ tự và an toàn.
• Hệ thống bảo vệ cơ khí: Ngăn quá hành trình của trục, bàn máy, piston, giảm nguy cơ hư hỏng cơ cấu truyền động.

ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEL123A

Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.

Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.

Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.

Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13MEL123A từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.

Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.

Con lăn và cần lăn điều chỉnh được
L5K13MEL123A sở hữu con lăn và cần lăn có thể điều chỉnh góc và vị trí ngay tại công trình - phù hợp với hệ thống lắp nhanh, thay thế, thiết kế chưa chuẩn hoặc cần thay đổi vị trí hành trình sau khi chạy máy (băng tải, cửa, thang máy, máy ép…).

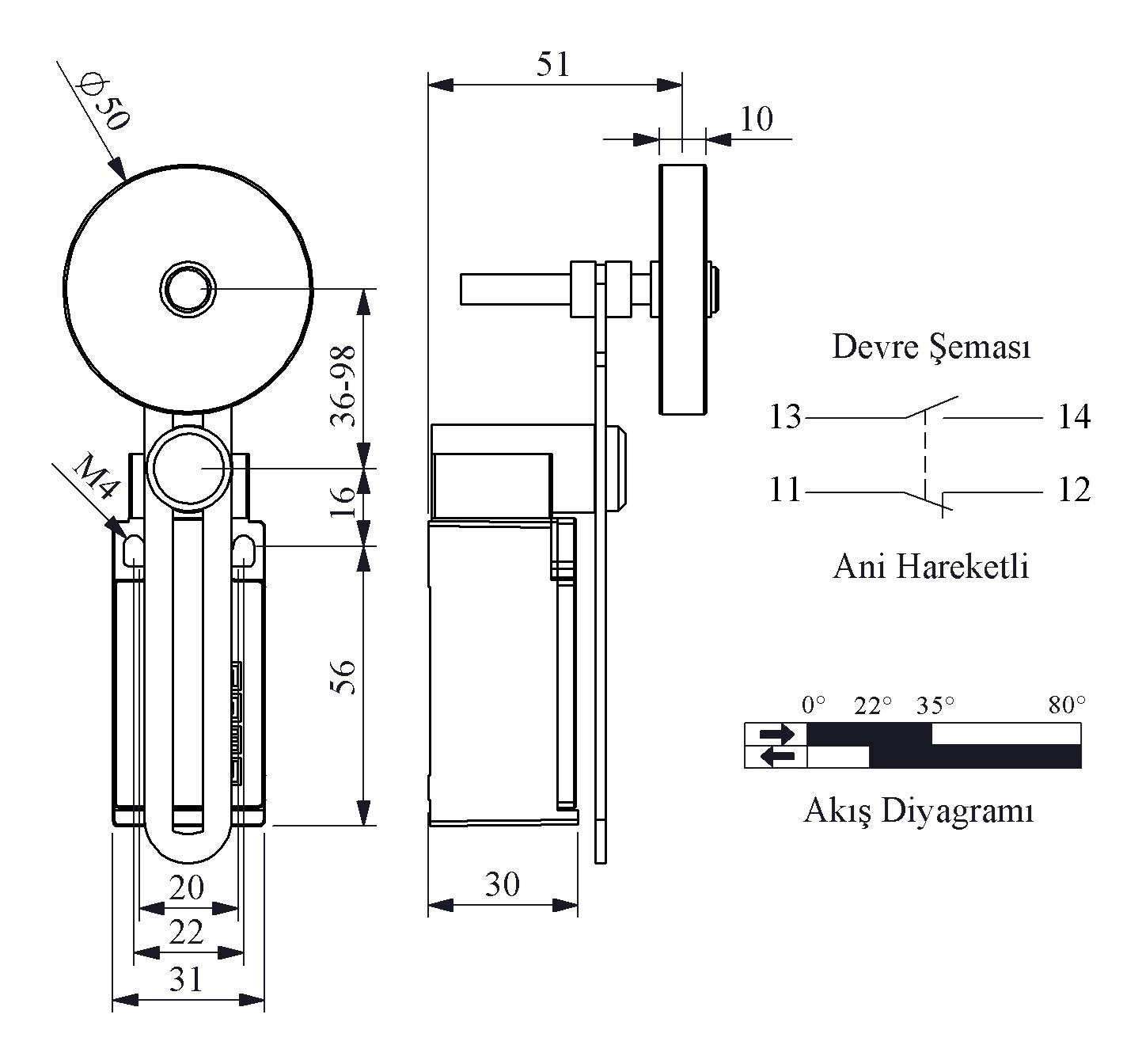

THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEL123A

• Model: L5K13MEL123A
• Hãng sản xuất: EMAS/Turkey
• Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
• Điện áp định mức: 240 VAC
• Dòng định mức: 3A
• Cơ cấu tác động: Con lăn và cần lăn có thể điều chỉnh, đường kính 50mm
• Kiểu hoạt động: Snap action
• Cấp bảo vệ: IP65
• Tuổi thọ cơ khí: ~10.000.000 lần
• Tuổi thọ điện: ~1.000.000 lần
