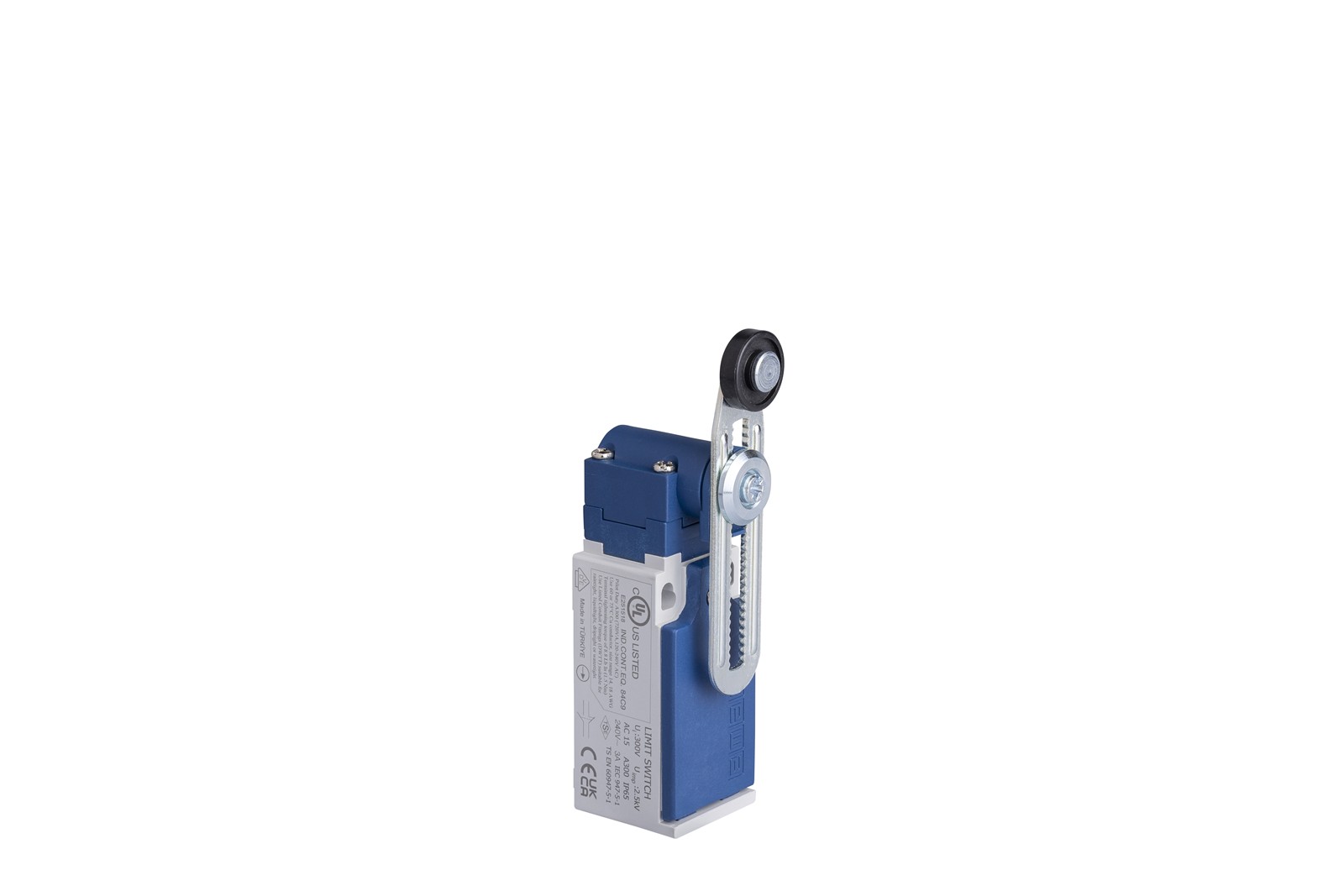

Công tắc hành trình EMAS L5K13MEP122R là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên đầu công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.
Đối với model L5K13MEM122R, đây là loại công tắc hành trình đặc biệt:
- Không tự hồi.
- Có chức năng giữ trạng thái (latching).
- Chỉ trở về ban đầu khi reset bằng tay.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEP122R
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13MEP122R được cấu thành từ các phần chính:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Đầu dò: Con lăn nhựa đường kính 18 mm, tiếp xúc với vật thể di chuyển.
- Cơ cấu truyền động: Dẫn lực từ con lăn vào cơ cấu chuyển động bên trong, đảm bảo chuyển động ổn định và chính xác.

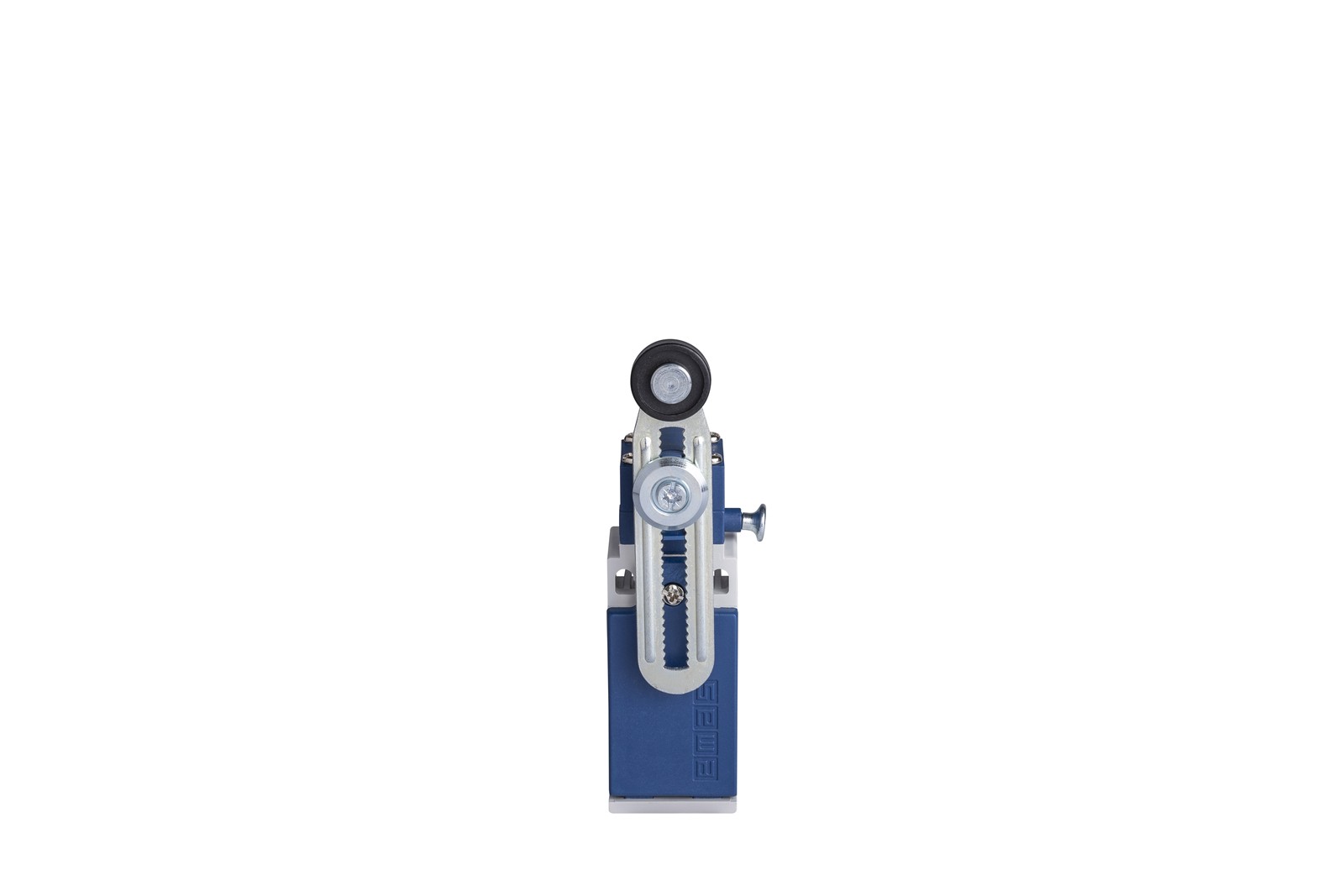

- Cơ cấu reset bằng tay tích hợp.
- Tiếp điểm điện: Tiếp điểm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm.
Nguyên Lý Hoạt Động
- Khi vật tác động vào cần gạt → công tắc chuyển trạng thái
- Sau khi tác động → tiếp điểm giữ nguyên trạng thái (không tự nhả)
- Muốn trở về trạng thái ban đầu → người vận hành phải reset bằng tay
Đây là cơ chế quan trọng giúp ngăn hệ thống tự động chạy lại sau sự cố.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEP122R
Công tắc hành trình EMAS L5K13MEP122R được sử dụng rộng rãi trong:
- Hệ thống băng tải công nghiệp.
- Máy đóng gói, máy tự động.
- Hệ thống cửa an toàn.
- Dây chuyền sản xuất cần chống tự khởi động.
- Ứng dụng safety trong nhà máy.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEP122R
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13MEP122R từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.

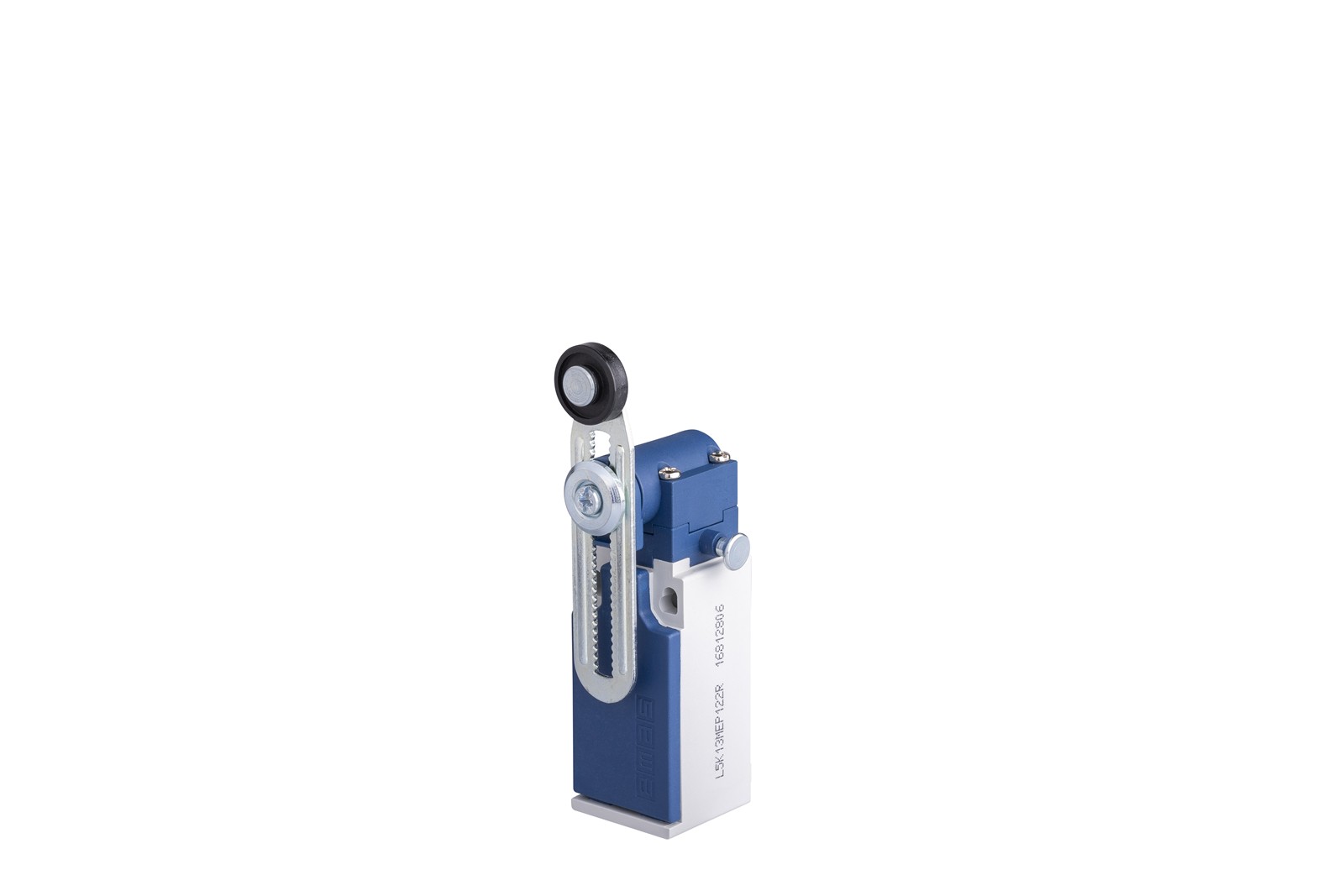

Cần lăn dạng adjustable roller arm và tính năng reset bằng tay
L5K13MEP122R sở hữu cần lăn dạng adjustable roller arm, cho phép điều chỉnh vị trí con lăn ngay tại công trình - phù hợp với hệ thống lắp nhanh, thay thế, thiết kế chưa chuẩn hoặc cần thay đổi vị trí hành trình sau khi chạy máy (băng tải, cửa, thang máy, máy ép…). Bên cạnh đó, khả năng reset bằng tay phù hợp cho ứng dụng an toàn.

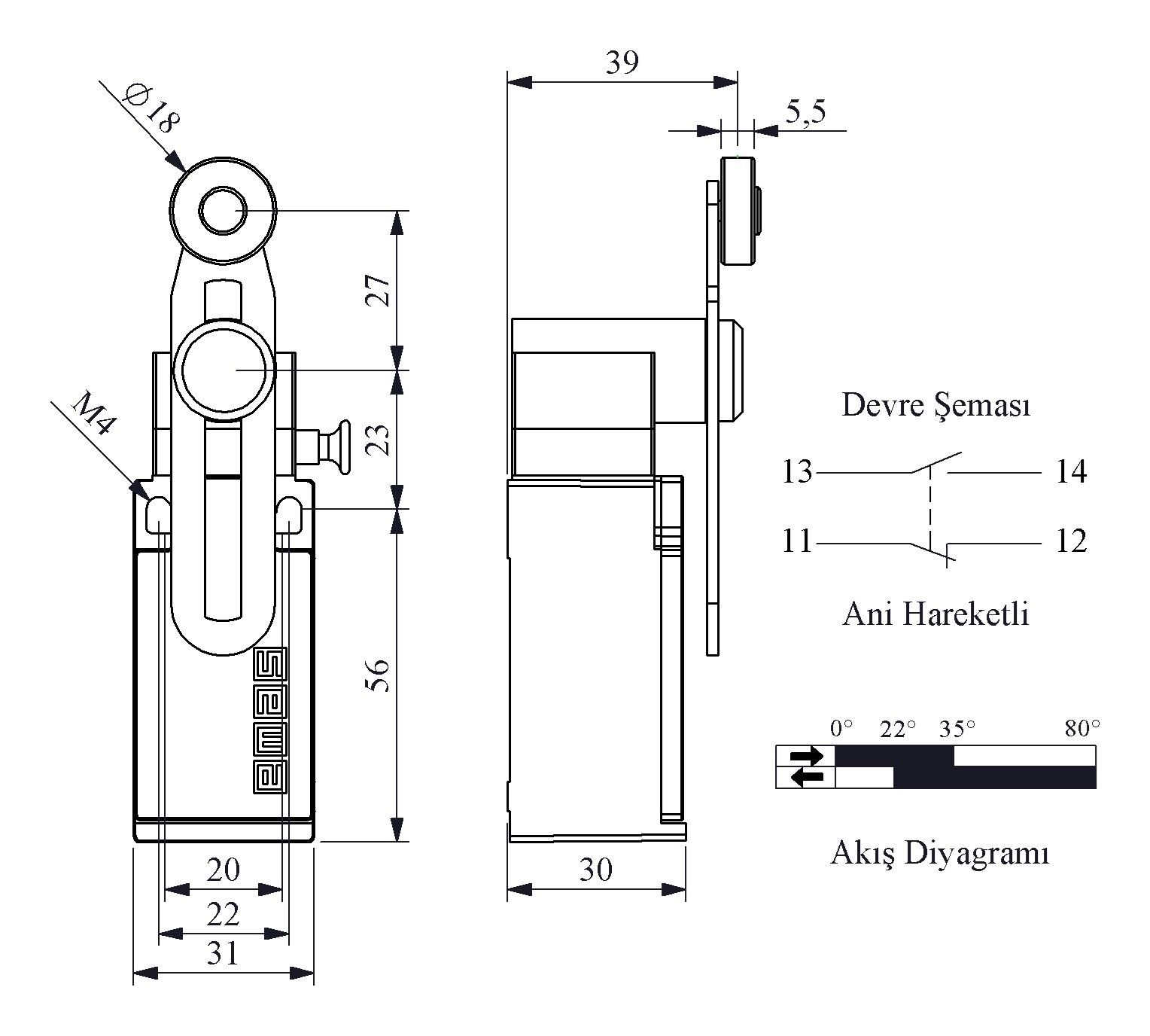

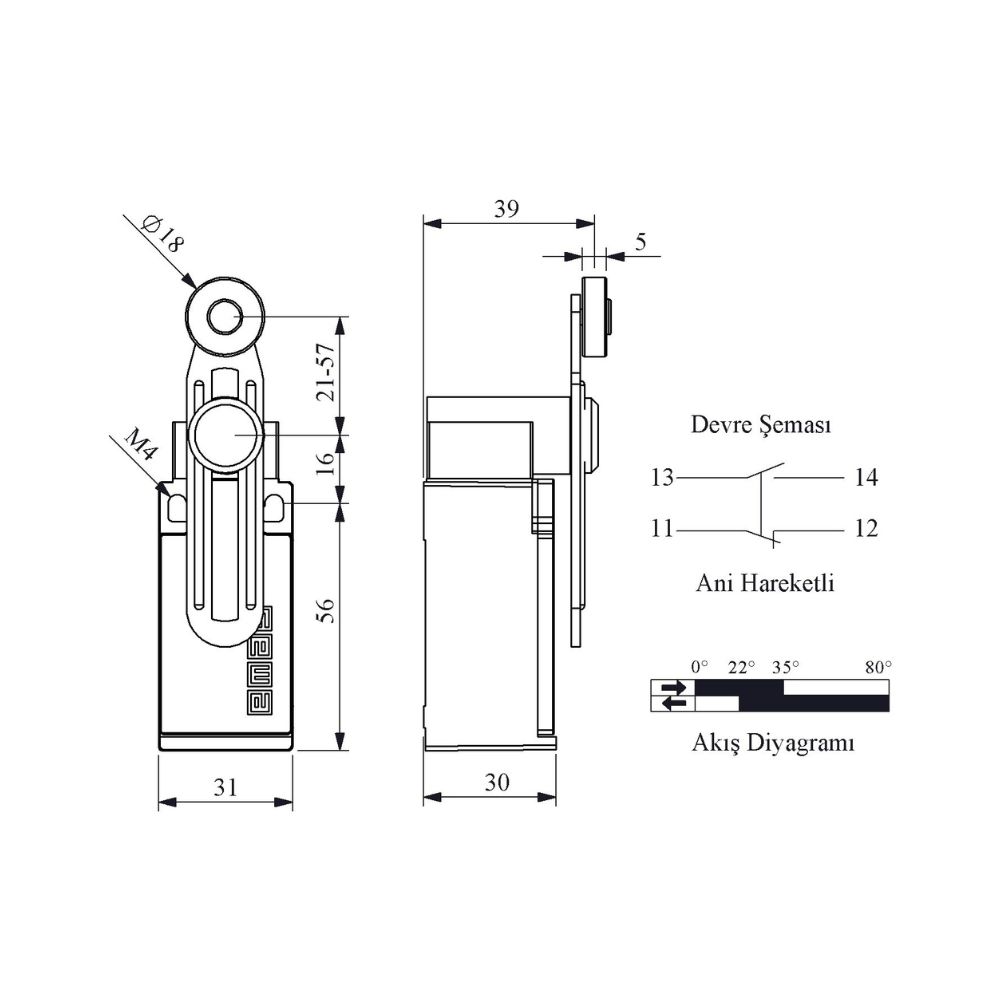

THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MEP122R
- Model: L5K13MEP122R
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Con lăn nhựa, đường kính 18mm
- Chức năng đặc biệt: Manual reset (có reset bằng tay)
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
