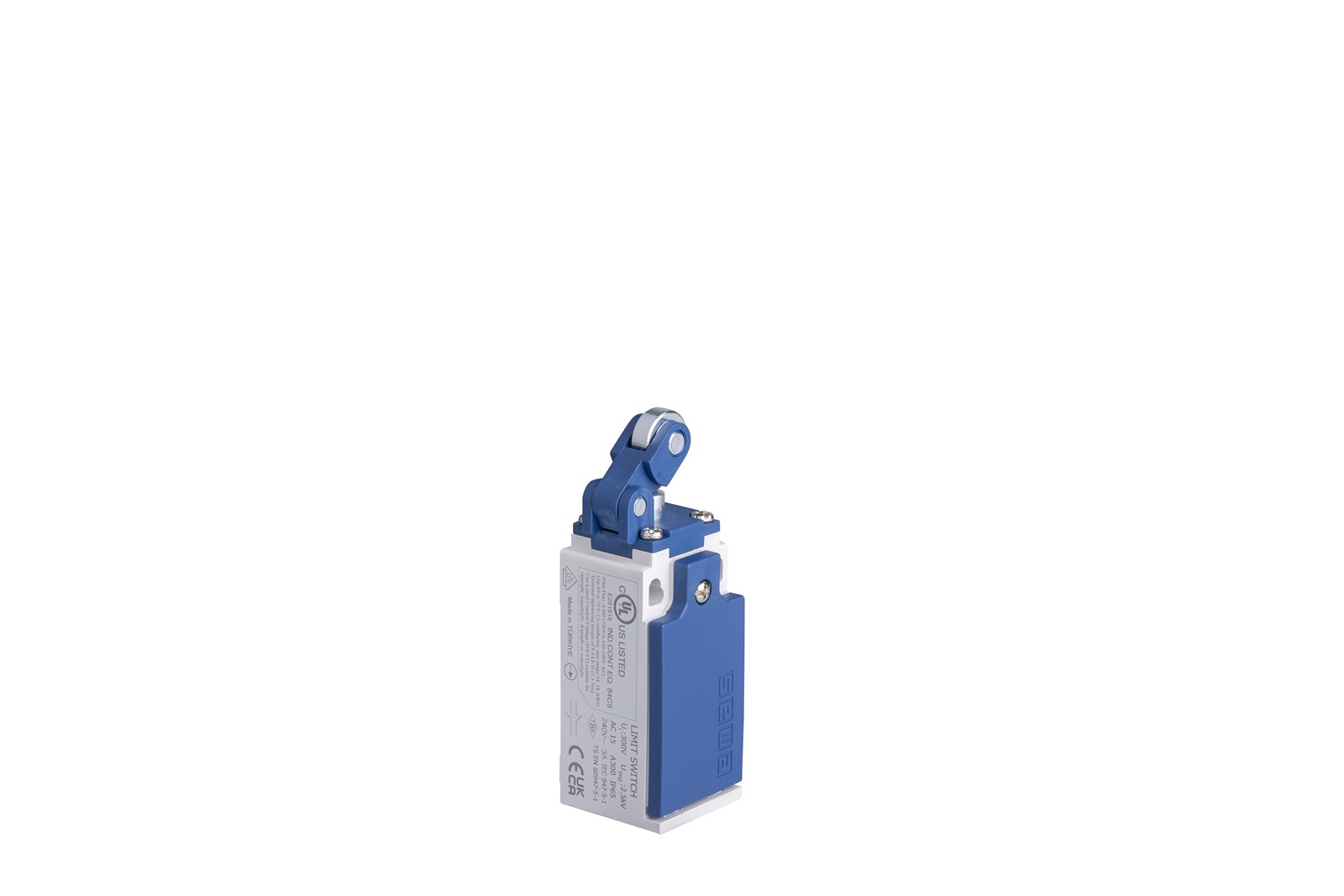

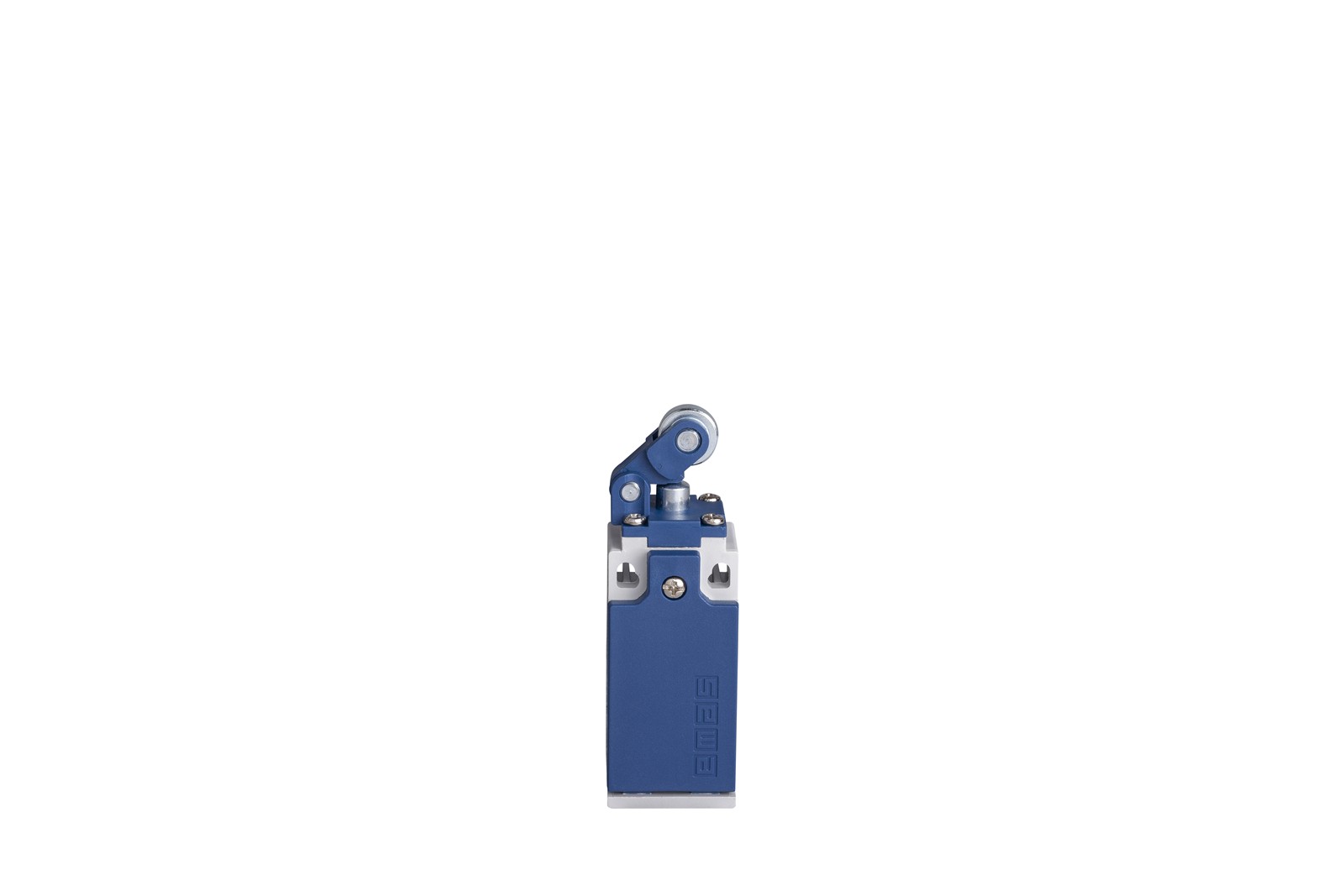

Công tắc hành trình EMAS L5K13MIM311R là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên đầu công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.
Đối với model L5K13MIM311R, đây là loại công tắc hành trình đặc biệt:
- Không tự hồi
- Có chức năng giữ trạng thái (latching)
- Chỉ trở về ban đầu khi reset bằng tay.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIM311R
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13MIM311R được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).

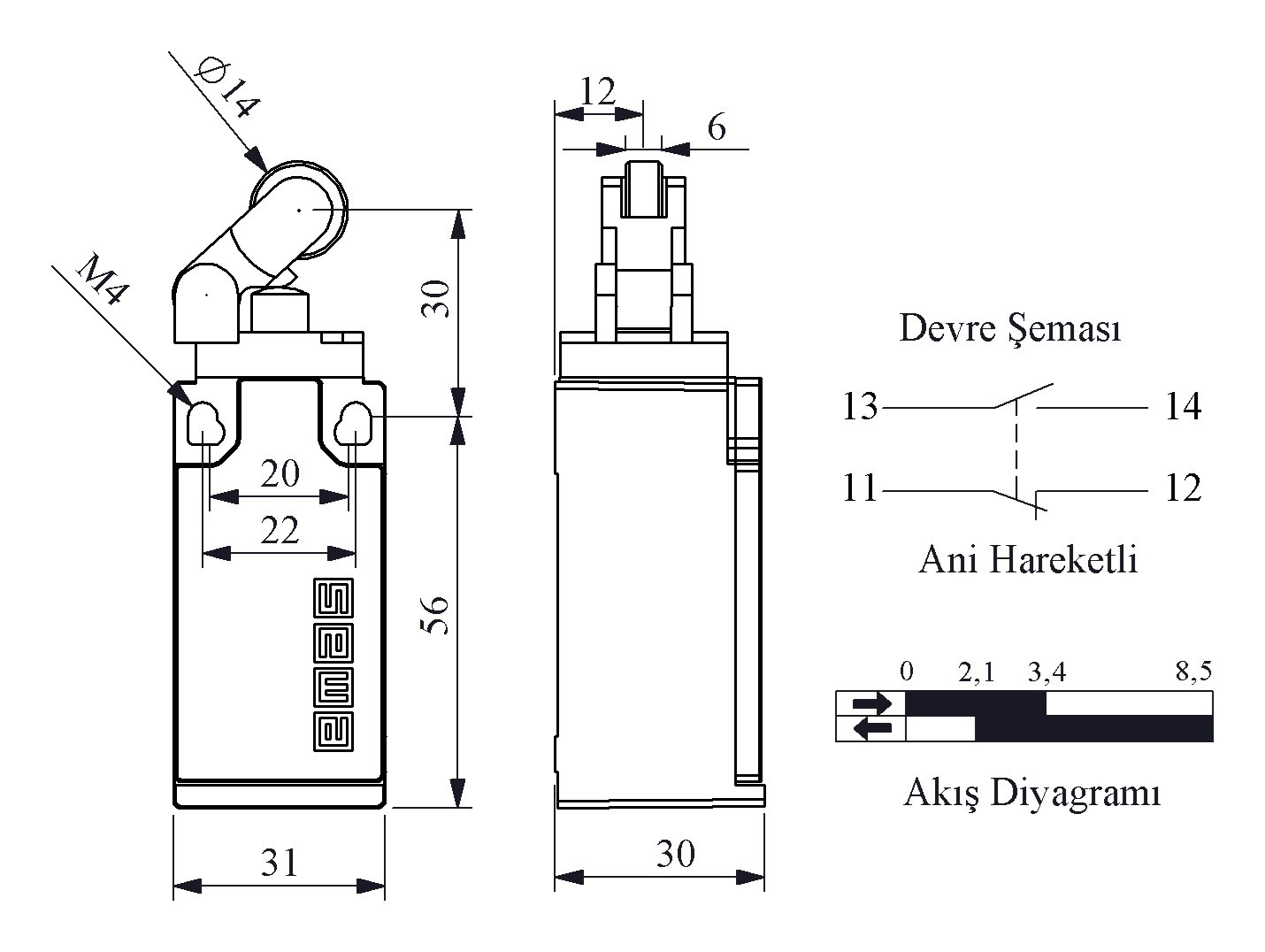

- Cơ cấu truyền động: Cần gạt con lăn kim loại đường kính 14 mm, dạng Roller Lever, được gắn xoay trên trục chắc chắn, tiếp xúc tốt với vật thể di chuyển.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
- Cơ cấu reset bằng tay tích hợp.
Nguyên Lý Hoạt Động
- Khi vật tác động vào cần gạt → công tắc chuyển trạng thái
- Sau khi tác động → tiếp điểm giữ nguyên trạng thái (không tự nhả)
- Muốn trở về trạng thái ban đầu → người vận hành phải reset bằng tay.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIM311R
Công tắc hành trình EMAS L5K13MIM311R được sử dụng rộng rãi trong:
Tự động hóa máy công cụ: Dùng làm công tắc hành trình giới hạn hành trình bàn máy, trục trên máy CNC, máy tiện, máy phay.
Cầu trục - cổng trục - palăng: Xác định điểm giới hạn hành trình xe con, xe cầu, nâng hạ, tránh va chạm tường hoặc kết cấu.
Băng tải - hệ thống vận chuyển: Cảm vị trí giới hạn đầu/cuối băng tải, phát hiện tắc băng, sai vị trí khung gá.
Máy ép, máy đóng gói, máy cắt: Dùng làm công tắc giới hạn hành trình đầu ép, khung máy, đảm bảo an toàn cho người vận hành và vật liệu.
Cửa trượt, cửa tự động công nghiệp: Kiểm soát vị trí đóng/mở cửa, phối hợp với PLC/relay để dừng hoặc đảo chiều động cơ.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIM311R
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13MIM311R từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
Tính năng reset bằng tay
L5K13MIM311R được trang bị năng reset bằng tay, cực kỳ phù hợp cho các ứng dụng yêu cầu độ an toàn cao. Tính năng này cũng lưu giữ trạng thái sợ cố để giúp kỹ thuật viên/người vận hành có thể chuẩn đoán/định hướng xử lý vấn đề nhanh chóng và tiết kiệm tối đa chi phí linh kiện (giảm độ phức tạp cho tủ điện).
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIM311R
- Model: L5K13MIM311R
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt con lăn kim loại, đường kính 14mm
- Chức năng đặc biệt: Manual reset (có reset bằng tay)
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
