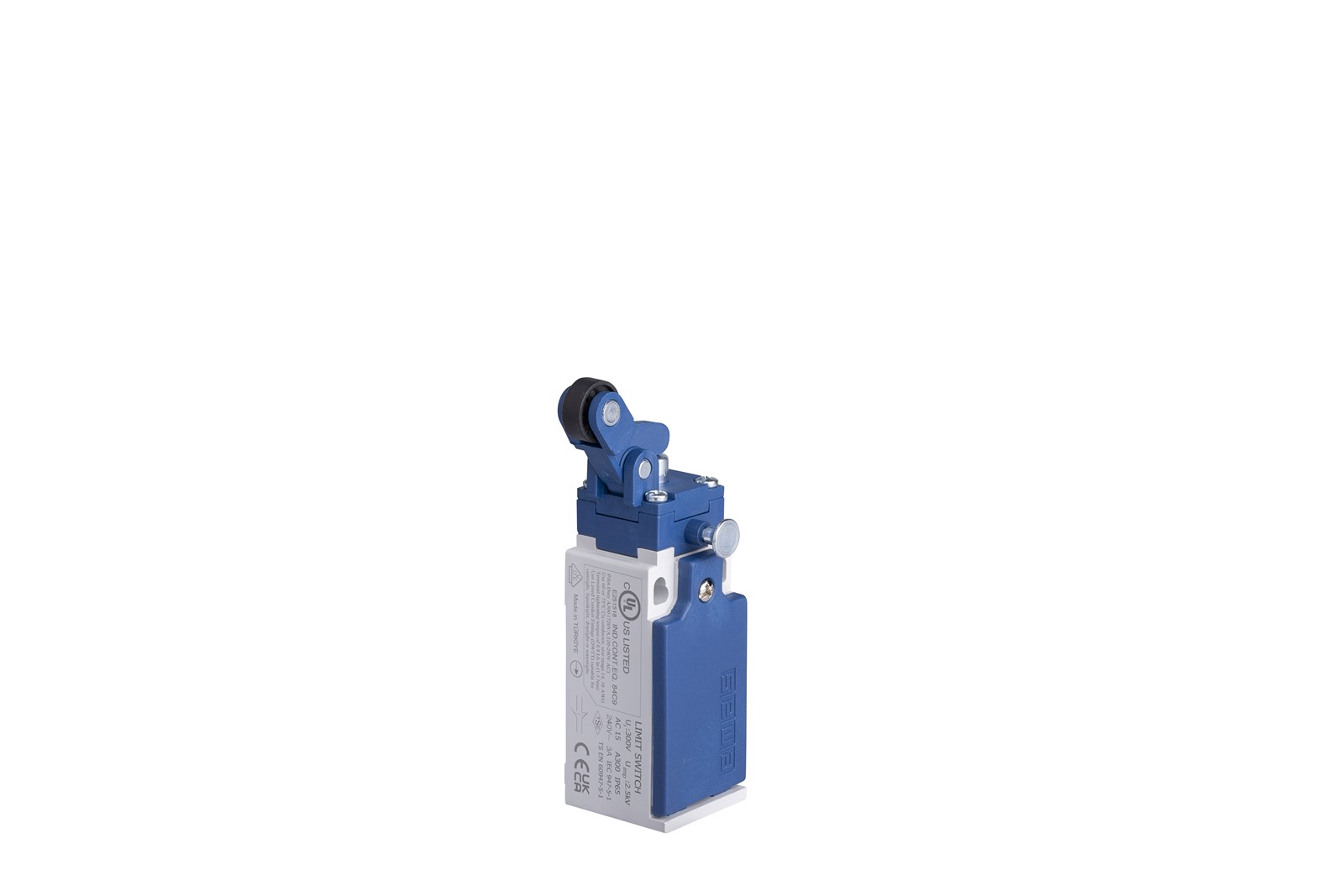

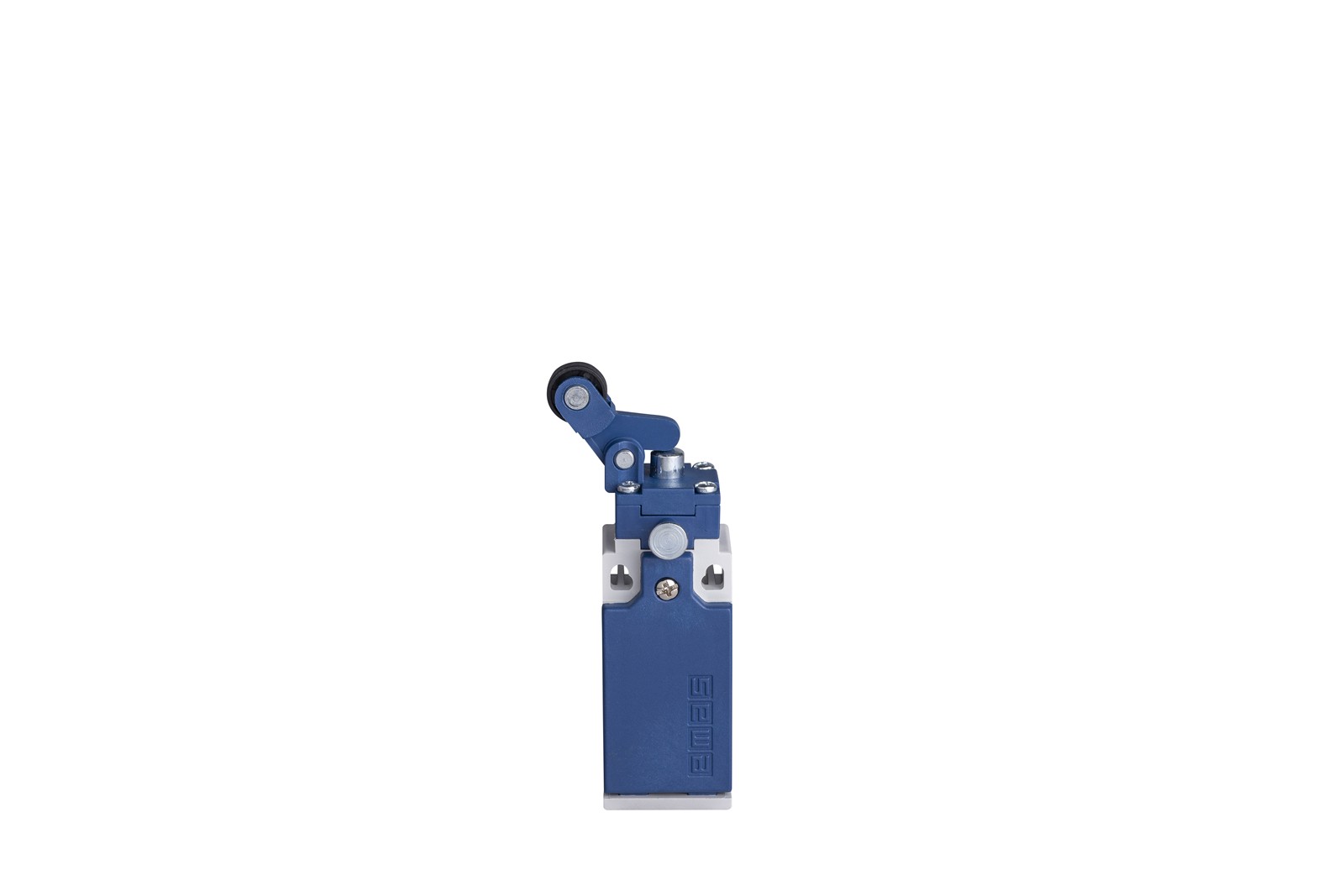

Công tắc hành trình EMAS L5K13MIP411 là thiết bị điện cơ dùng để phát hiện vị trí hoặc giới hạn chuyển động của cơ cấu máy. Khi có vật tác động lên đầu công tắc, tiếp điểm bên trong sẽ thay đổi trạng thái để gửi tín hiệu điều khiển. Thiết bị hoạt động ổn định trong môi trường nhà máy, kho bãi, thang máy, cửa tự động, băng tải và các hệ thống bảo vệ hành trình.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIP411
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13MIP411 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt con lăn nhựa đường kính 14 mm (cần gạt nghiêng/lệch bên), dạng Roller Lever, được gắn xoay trên trục chắc chắn, tiếp xúc tốt với vật thể di chuyển.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Khi vật thể/cơ cấu máy di chuyển chạm vào cần gạt con lăn sẽ làm cần gạt xoay → lực được truyền vào cơ cấu bên trong → công tắc chuyển trạng thái mở - đóng tiếp điểm.
- Cơ cấu snap action đảm bảo tiếp điểm đóng/ngắt nhanh, tạo trạng thái chuyển mạch rõ ràng, giảm hiện tượng rung giật hoặc hồ quang do tiếp điểm tiếp xúc không hoàn toàn.
- Khi vật thể rời khỏi con lăn, lò xo/cơ cấu hồi phục đưa con lăn và tiếp điểm về vị trí ban đầu, tín hiệu điện trở về trạng thái “bình thường”.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIP411
Công tắc hành trình EMAS L5K13MIP411 được sử dụng rộng rãi trong:
Tự động hóa máy công cụ: Dùng làm công tắc hành trình giới hạn hành trình bàn máy, trục trên máy CNC, máy tiện, máy phay.
Cầu trục - cổng trục - palăng: Xác định điểm giới hạn hành trình xe con, xe cầu, nâng hạ, tránh va chạm tường hoặc kết cấu.
Băng tải - hệ thống vận chuyển: Cảm vị trí giới hạn đầu/cuối băng tải, phát hiện tắc băng, sai vị trí khung gá.
Máy ép, máy đóng gói, máy cắt: Dùng làm công tắc giới hạn hành trình đầu ép, khung máy, đảm bảo an toàn cho người vận hành và vật liệu.
Cửa trượt, cửa tự động công nghiệp: Kiểm soát vị trí đóng/mở cửa, phối hợp với PLC/relay để dừng hoặc đảo chiều động cơ.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIP411
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13MIP411 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.

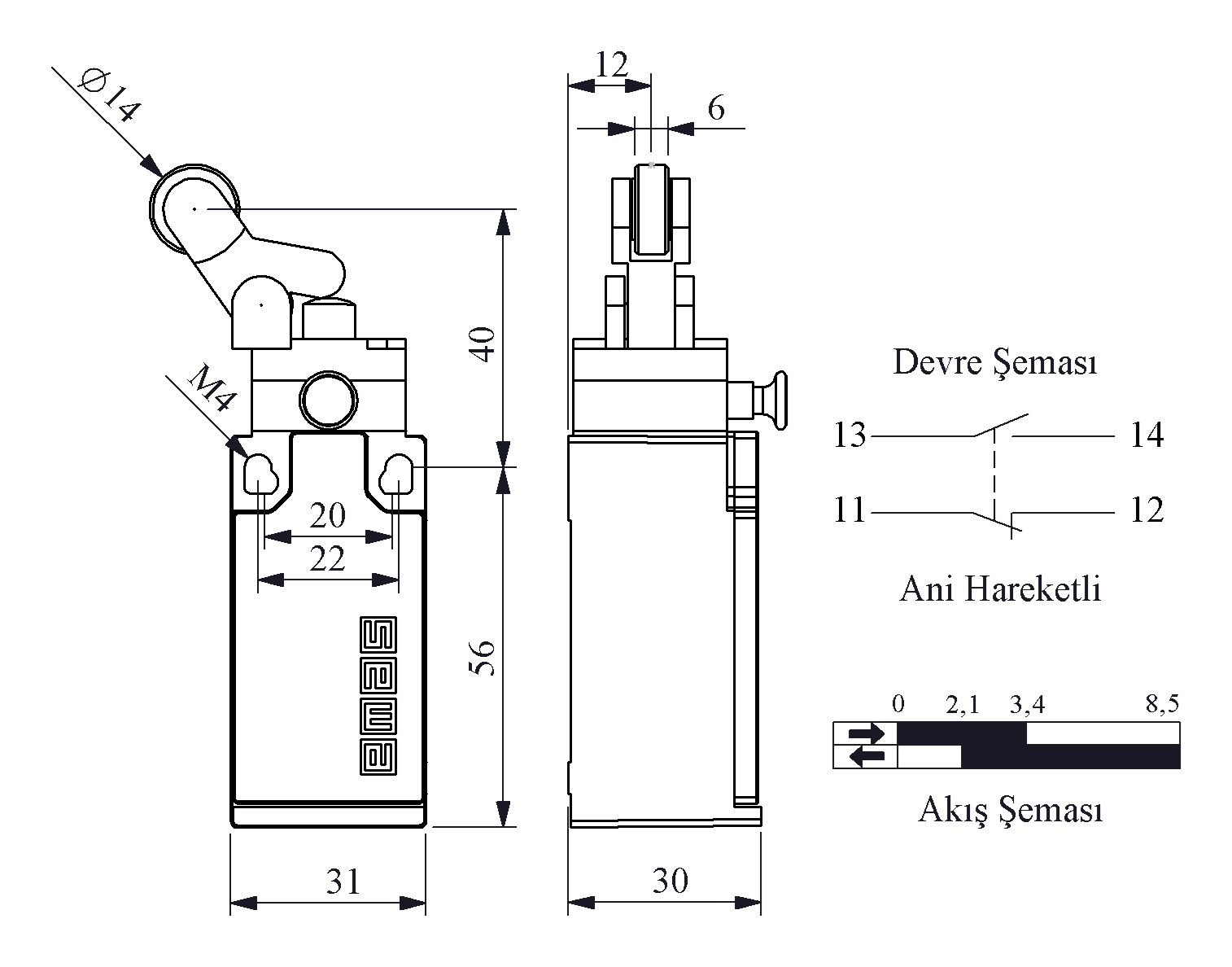

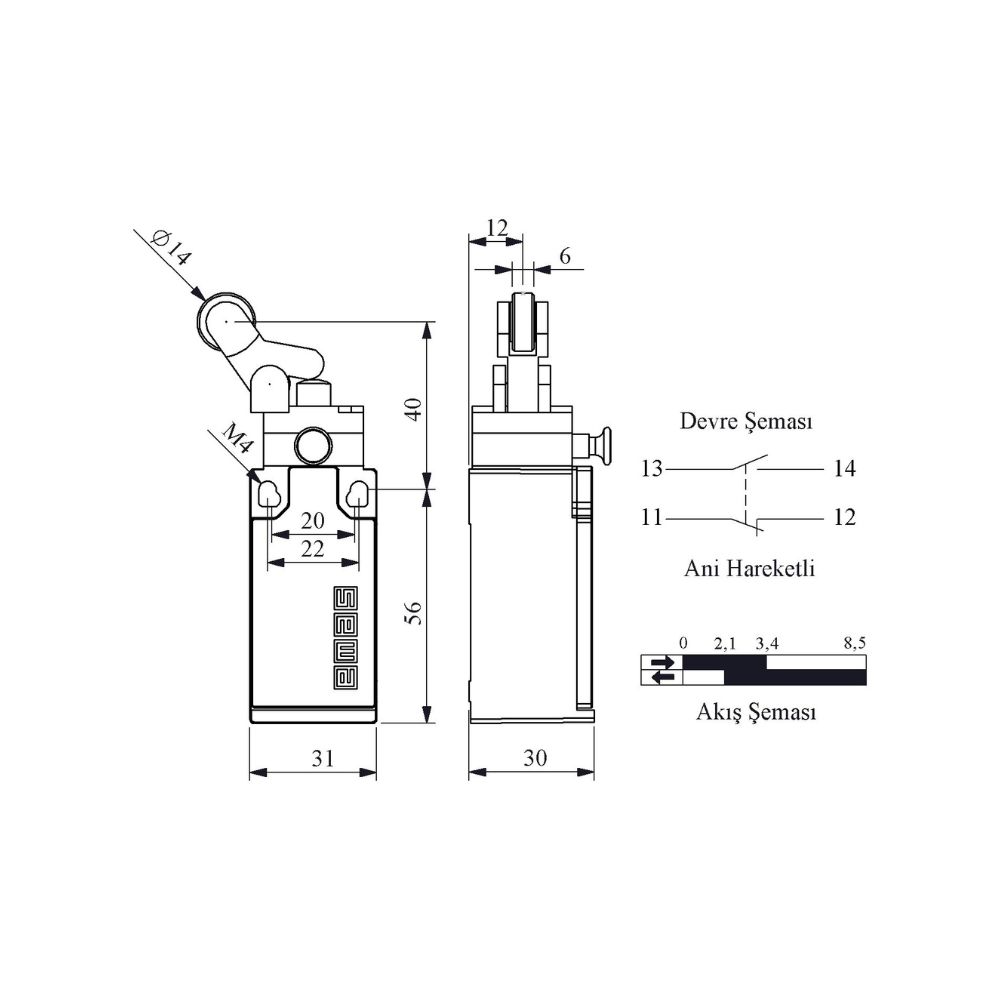

THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13MIP411
- Model: L5K13MIP411
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt con lăn nhựa, đường kính 14mm, dạng cần gạt nghiêng/lệch bên
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K13MIP411 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
