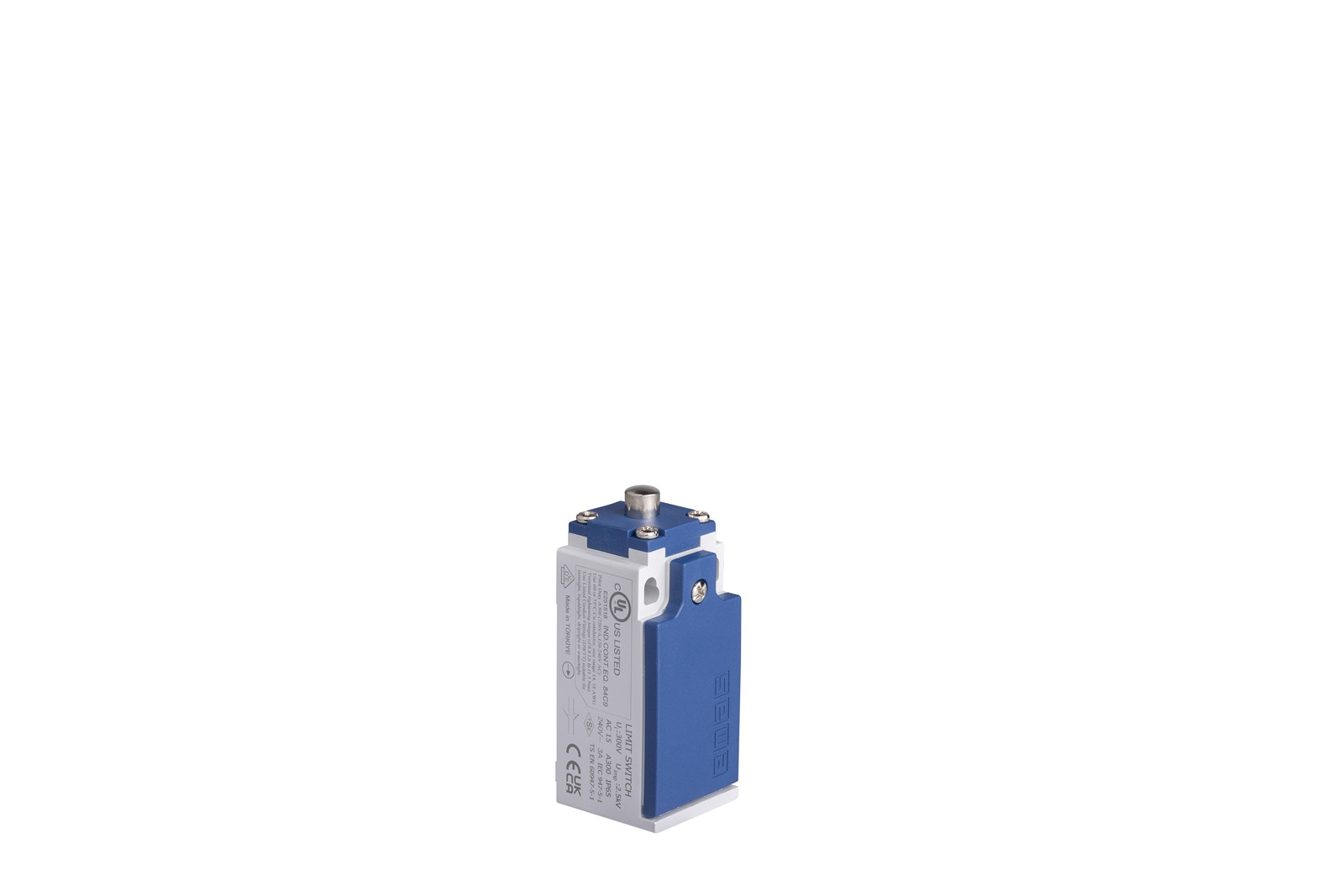

EMAS L5K13PUM211 sử dụng chốt kim loại đúc đặc có đường kính mặt tiếp xúc 10 mm. Thiết bị tích hợp cụm tiếp điểm 1NO + 1NC (1 thường mở, 1 thường đóng) hoạt động dựa trên cơ chế tác động nhanh (Snap Action). Nhờ sở hữu dòng điện định mức 3 A ở cấp điện áp 240 V AC mà L5K13PUM211 dễ dàng xử lý các tín hiệu truyền về PLC hoặc đóng cắt trực tiếp cuộn hút rơ-le trung gian trong tủ điện.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM211
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13PUM211 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Chốt nhấn kim loại 10 mm chuyên dụng chịu lực nén, kết hợp với lò xo đàn hồi.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
L5K13PUM211 thiết kế để nhận lực tác động dọc trục (từ trên đè thẳng xuống chốt nhấn).
Khi một vật thể cơ khí di chuyển và tì đè lên chốt kim loại 10 mm vượt qua ngưỡng hành trình tự do của lò xo, cơ cấu "Snap Action" bên trong sẽ lập tức bật nảy. Hiện tượng nảy này tạo ra sự chuyển đổi trạng thái dứt khoát của cặp tiếp điểm: chân NC ngắt ra và chân NO đóng lại. Nhờ cơ cấu thao tác nhanh này, tín hiệu điện luôn giữ được độ ổn định, không bị chập chờn hay sinh ra hồ quang điện kể cả khi vật thể đè xuống với tốc độ cực chậm.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM211
Với kết cấu dạng chốt nhấn cứng cáp, EMAS L5K13PUM211 được áp dụng rộng rãi tại các vị trí cơ khí đặc thù:
- Khu vực xy-lanh khí nén, thủy lực: Gắn tại đầu và cuối trục nòng xy-lanh nhằm xác nhận trạng thái piston đã thụt vào hoặc đẩy ra hết cỡ.
- Máy phay CNC, máy in 3D công nghiệp: Làm công tắc hành trình Set-Zero (chạy về tọa độ gốc) cho trục Z hoặc đóng vai trò như cữ cứng chặn động cơ chạy quá giới hạn (overtravel limit).
- Máy dập, máy ép thủy lực: Cảm biến kiểm soát hành trình đi xuống của khuôn dập, ra tín hiệu đảo chiều motor bơm ngay khi khuôn ép đạt đủ cao độ, tránh tình trạng vỡ khuôn.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM211
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13PUM211 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
Độ chính xác lặp lại cao
Do thiết kế chốt nhấn kim loại chuyển động thẳng đứng với biên độ hành trình ngắn, điểm kích hoạt (operating point) của thiết bị ít bị sai số, cực kỳ phù hợp để lấy gốc tọa độ.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM211
- Model: L5K13PUM211
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Chốt nhấn kim loại 10 mm
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
