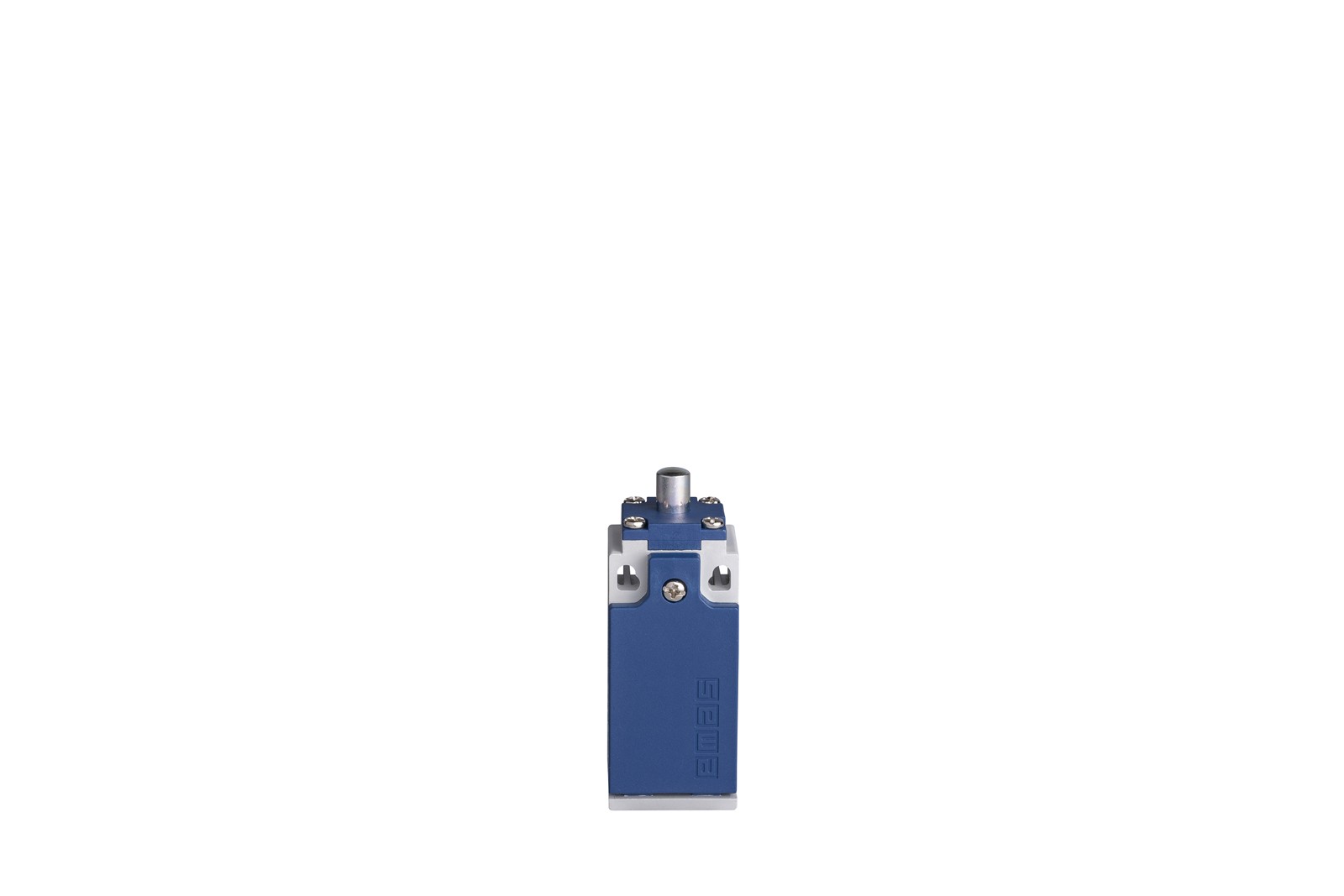

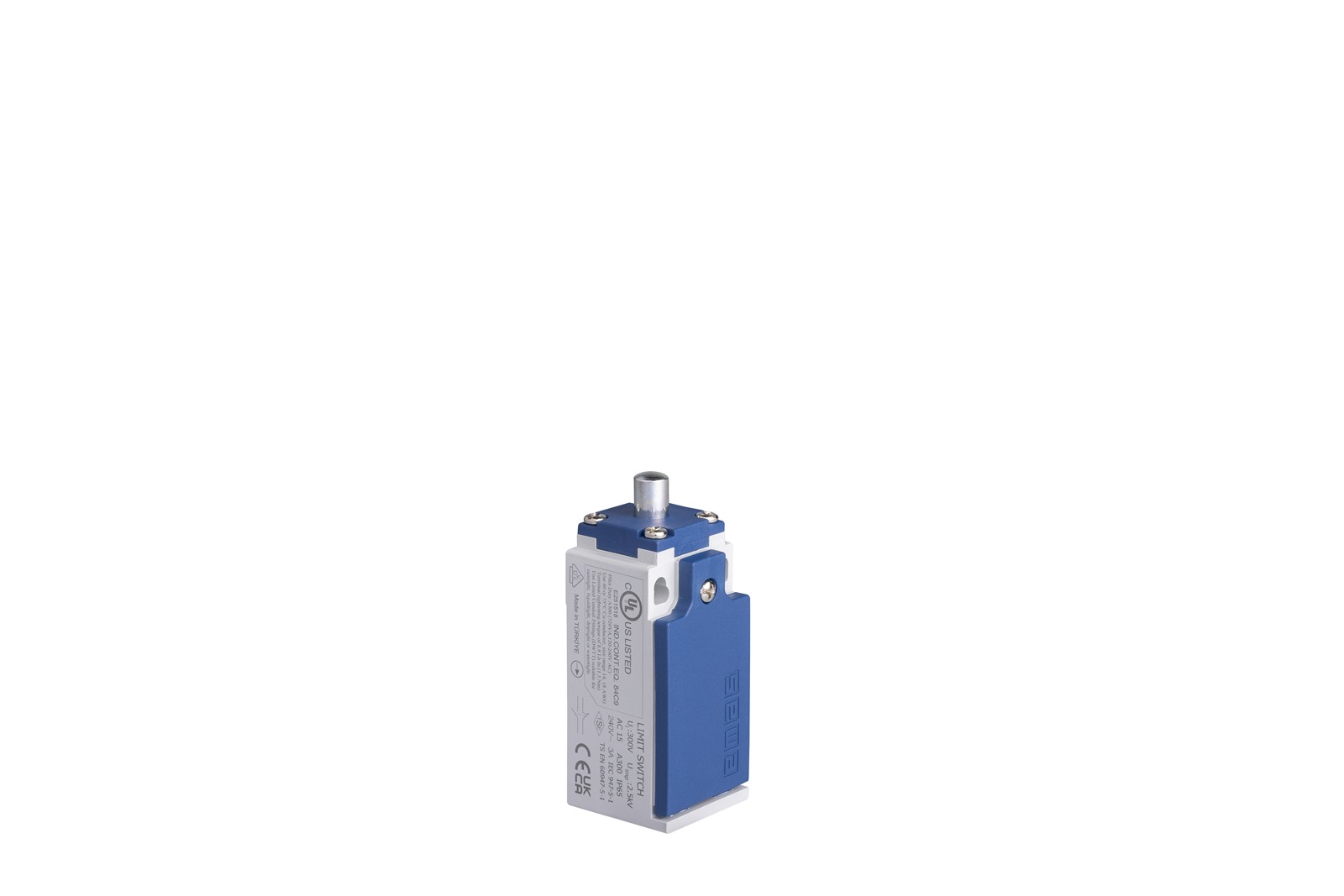

EMAS L5K13PUM221 sử dụng chốt kim loại đúc đặc có đường kính mặt tiếp xúc 10 mm. Thiết bị tích hợp cụm tiếp điểm 1NO + 1NC (1 thường mở, 1 thường đóng) hoạt động dựa trên cơ chế tác động nhanh (Snap Action). Nhờ sở hữu dòng điện định mức 3 A ở cấp điện áp 240 V AC mà L5K13PUM221 dễ dàng xử lý các tín hiệu truyền về PLC hoặc đóng cắt trực tiếp cuộn hút rơ-le trung gian trong tủ điện.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM221
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13PUM221 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Chốt nhấn kim loại 10 mm chuyên dụng, kết hợp lò xo đàn hồi.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Về nguyên lý hoạt động, sản phẩm tiếp nhận lực nén dọc trục từ trên xuống.
Khi một khối cơ khí di chuyển đè lên chốt kim loại vượt qua khoảng hành trình tự do, cơ cấu nảy nhanh (Snap Action) bên trong sẽ được kích hoạt. Hiện tượng này làm cặp tiếp điểm thay đổi trạng thái dứt khoát: mở chân NC và đóng chân NO. Khi vật đè rút đi, lò xo đẩy chốt về vị trí ban đầu và tiếp điểm trở lại trạng thái mặc định. Cơ chế nảy nhanh loại bỏ tình trạng chập chờn tiếp điểm, ngay cả khi lực tác động diễn ra rất chậm.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM221
Với kết cấu dạng chốt nhấn cứng cáp, EMAS L5K13PUM221 được áp dụng rộng rãi tại các vị trí cơ khí đặc thù:
- Khu vực xy-lanh khí nén, thủy lực: Gắn tại đầu và cuối trục nòng xy-lanh nhằm xác nhận trạng thái piston đã thụt vào hoặc đẩy ra hết cỡ.
- Máy phay CNC, máy in 3D công nghiệp: Làm công tắc hành trình Set-Zero (chạy về tọa độ gốc) cho trục Z hoặc đóng vai trò như cữ cứng chặn động cơ chạy quá giới hạn (overtravel limit).
- Máy dập, máy ép thủy lực: Cảm biến kiểm soát hành trình đi xuống của khuôn dập, ra tín hiệu đảo chiều motor bơm ngay khi khuôn ép đạt đủ cao độ, tránh tình trạng vỡ khuôn.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM221
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13PUM221 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì, người dùng chỉ cần kiểm tra định kỳ cơ cấu con lăn và tiếp điểm.
Độ chính xác lặp lại cao
Do thiết kế chốt nhấn kim loại chuyển động thẳng đứng với biên độ hành trình ngắn, điểm kích hoạt (operating point) của thiết bị ít bị sai số, cực kỳ phù hợp để lấy gốc tọa độ.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13PUM221
- Model: L5K13PUM221
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Chốt nhấn thẳng kim loại dài 10 mm
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
