Trong lĩnh vực tự động hóa công nghiệp, công tắc hành trình đóng vai trò như những "giác quan", giúp hệ thống máy móc nhận biết vị trí và kiểm soát chuyển động một cách chính xác. Một trong những dòng sản phẩm nổi bật, được giới kỹ thuật đánh giá cao về độ bền bỉ và tính linh hoạt chính là công tắc hành trình EMAS L5K13REF121.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13REF121
Cấu Tạo Cơ Bản

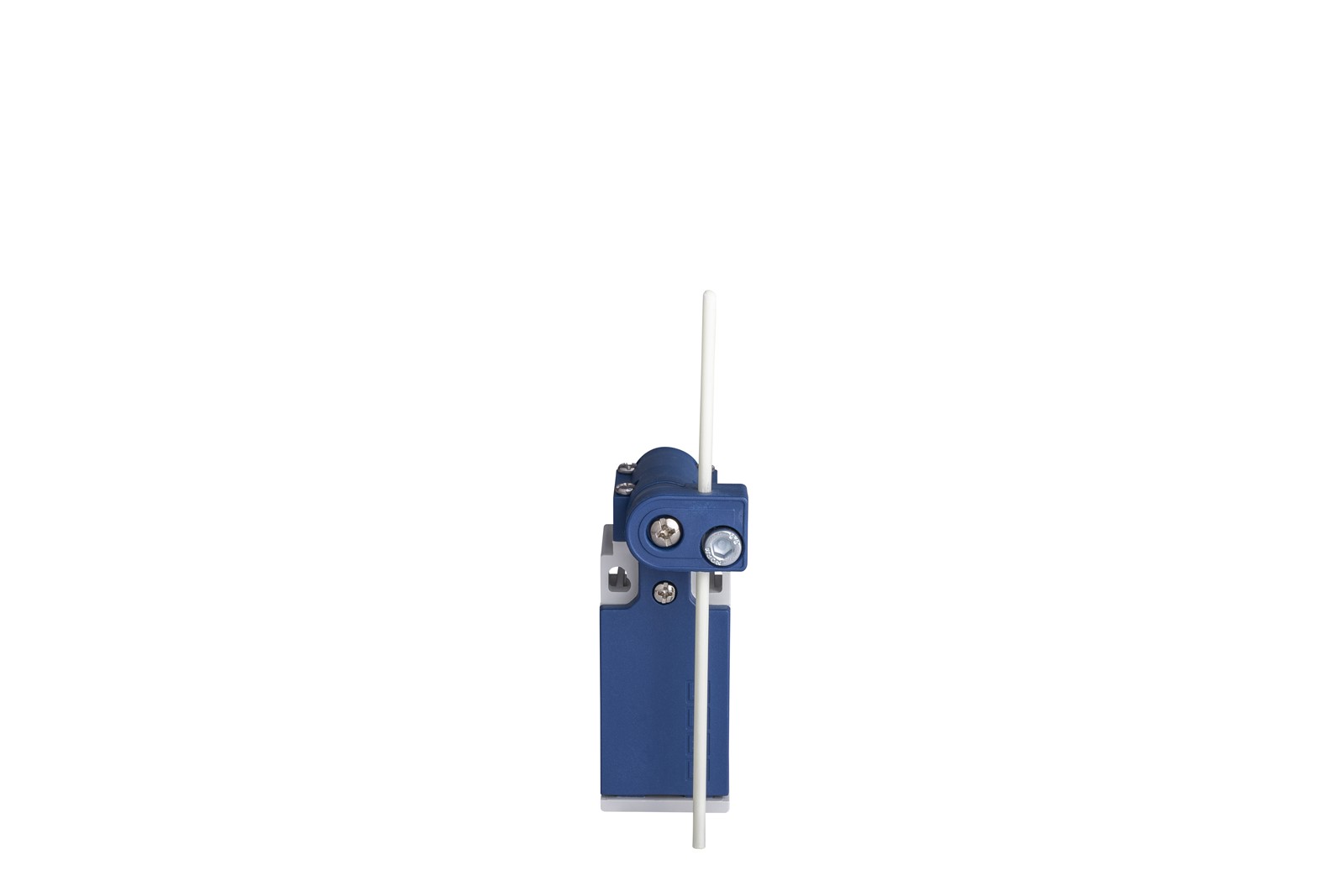

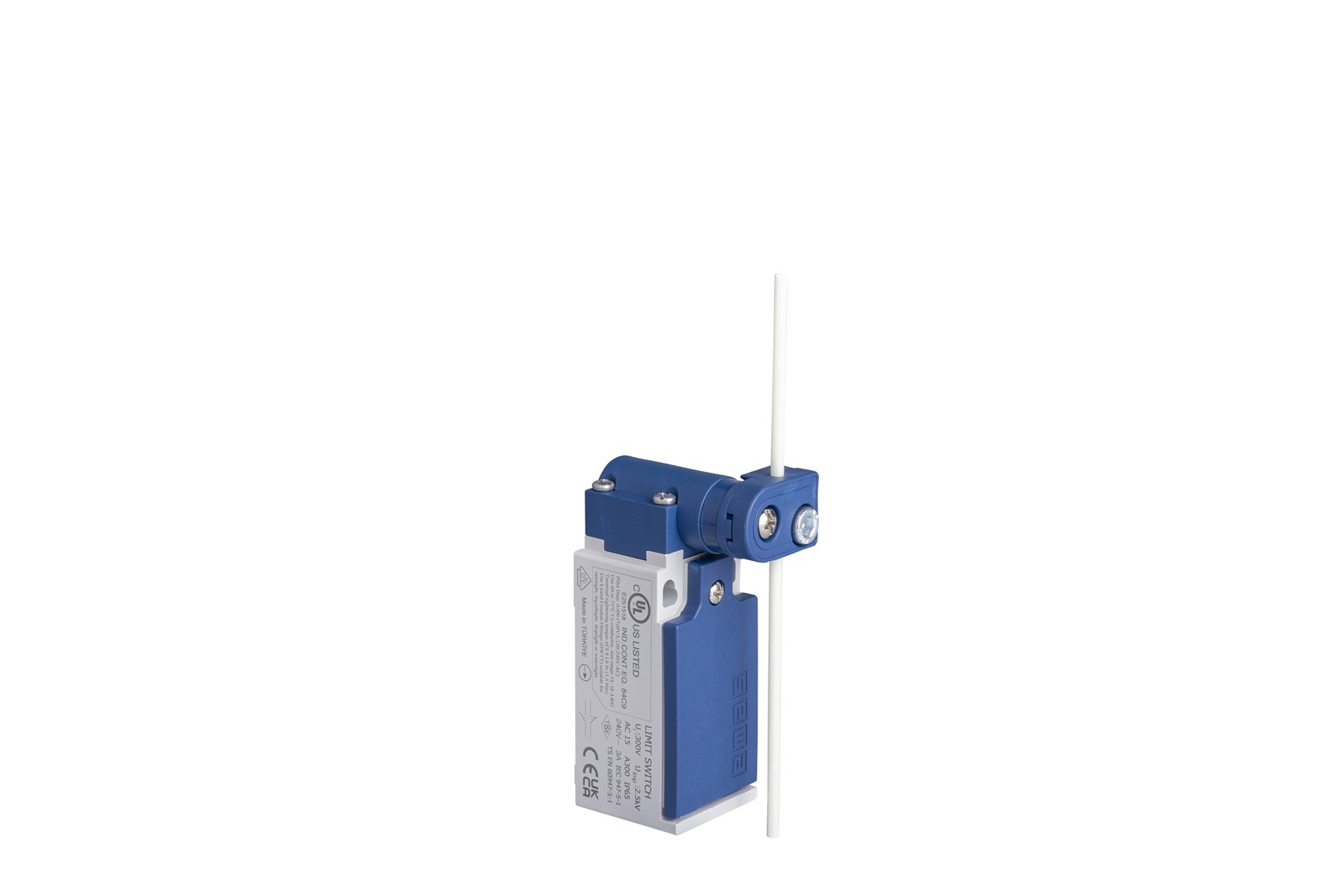

Công tắc giới hạn EMAS L5K13REF121 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt dạng thanh sợi quang (Fiber) đường kính 3mm.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Khi một vật thể chuyển động (như phôi sản phẩm, chi tiết máy, băng chuyền...) tác động vật lý vào thanh gạt sợi quang 3mm, lực cơ học sẽ truyền xuống hệ thống đòn bẩy bên trong. Nhờ cơ cấu Snap Action (tác động nhanh), hệ thống lò xo sẽ nén lại đến một điểm tới hạn, sau đó bung ra làm đảo trạng thái của cụm tiếp điểm (NO đóng lại, NC mở ra) ngay lập tức một cách dứt khoát.
Điểm ăn tiền của cơ cấu Snap Action là tốc độ chuyển mạch diễn ra cực nhanh, hoàn toàn độc lập với tốc độ di chuyển (chậm hay nhanh) của vật thể tác động. Tín hiệu đóng/cắt này sau đó được truyền về các thiết bị điều khiển (PLC, Rơ-le trung gian, Contactor...) để thực hiện các lệnh: dừng động cơ, kích hoạt chuông báo, hoặc đảo chiều chuyển động.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13REF121
Với đặc thù cần gạt bằng thanh sợi quang 3mm có độ đàn hồi cao, công tắc hành trình L5K13REF121 là lựa chọn phù hợp cho các ứng dụng:
- Dây chuyền băng tải, đếm sản phẩm: Nhận diện hoặc đếm các vật phẩm đi ngang qua băng chuyền, đặc biệt là các vật liệu dễ xước, hình dáng không đồng đều hoặc kích thước đa dạng (vì thanh gạt có thể quét theo nhiều hướng).
- Máy móc đóng gói và in ấn: Giám sát hành trình của bao bì, màng nilon mỏng mà không làm rách hay biến dạng sản phẩm.
- Cơ cấu phân loại: Cảm biến giới hạn ở các cửa rẽ nhánh, kích hoạt xi-lanh khí nén để đẩy sản phẩm vào đúng thùng chứa.
- Cửa tự động, rào chắn an toàn: Xác nhận cửa đã đóng kín/mở hết hành trình để ngắt nguồn motor, bảo vệ an toàn cho cơ cấu nâng hạ cơ khí.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13REF121
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13REF121 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13REF121
- Model: L5K13REF121
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt dạng thanh sợi quang (Fiber) đường kính 3mm
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K13REF121 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
