Trong lĩnh vực tự động hóa công nghiệp, công tắc hành trình đóng vai trò như những "giác quan", giúp hệ thống máy móc nhận biết vị trí và kiểm soát chuyển động một cách chính xác. Một trong những dòng sản phẩm nổi bật, được giới kỹ thuật đánh giá cao về độ bền bỉ và tính linh hoạt chính là công tắc hành trình EMAS L5K13ROP101.

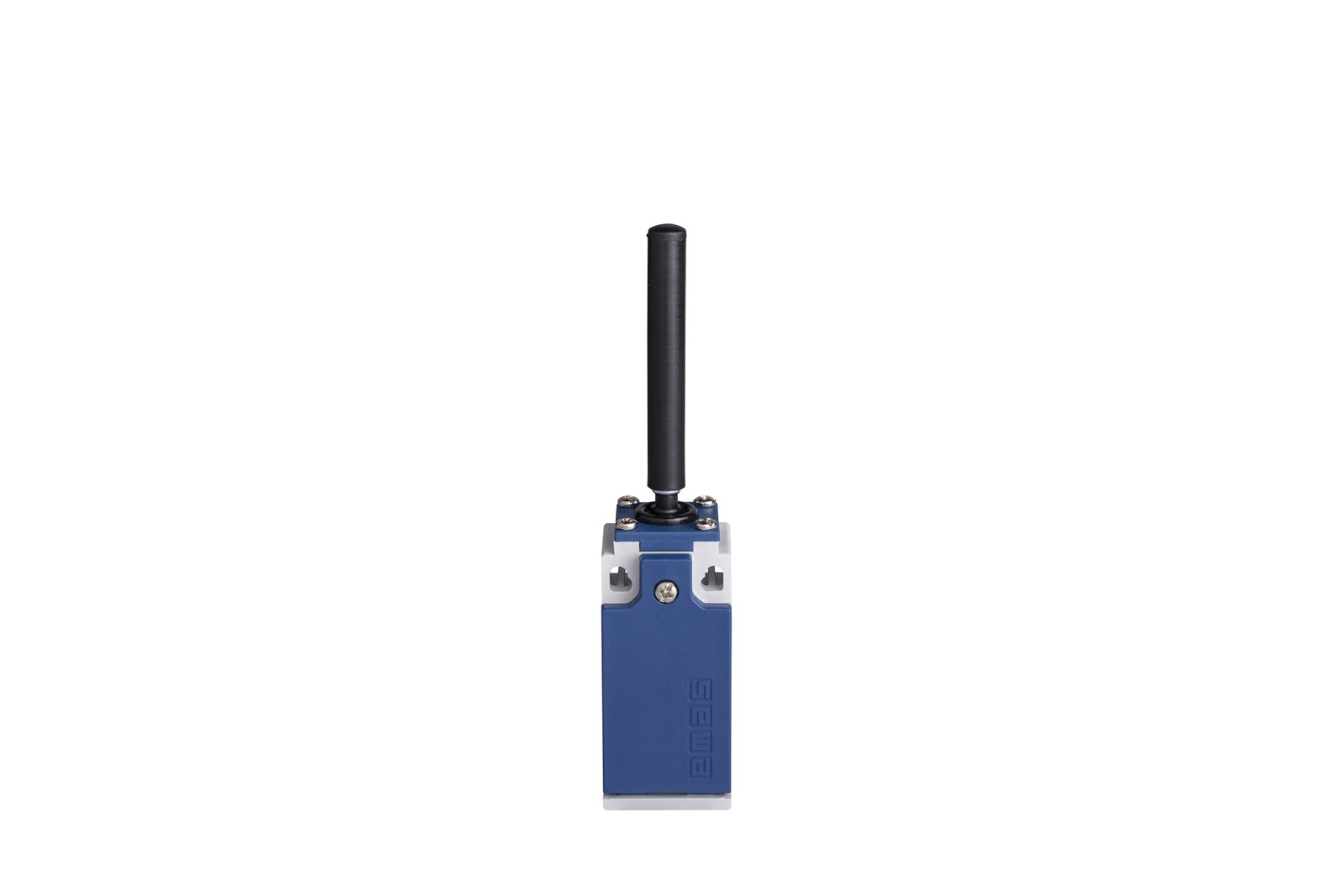

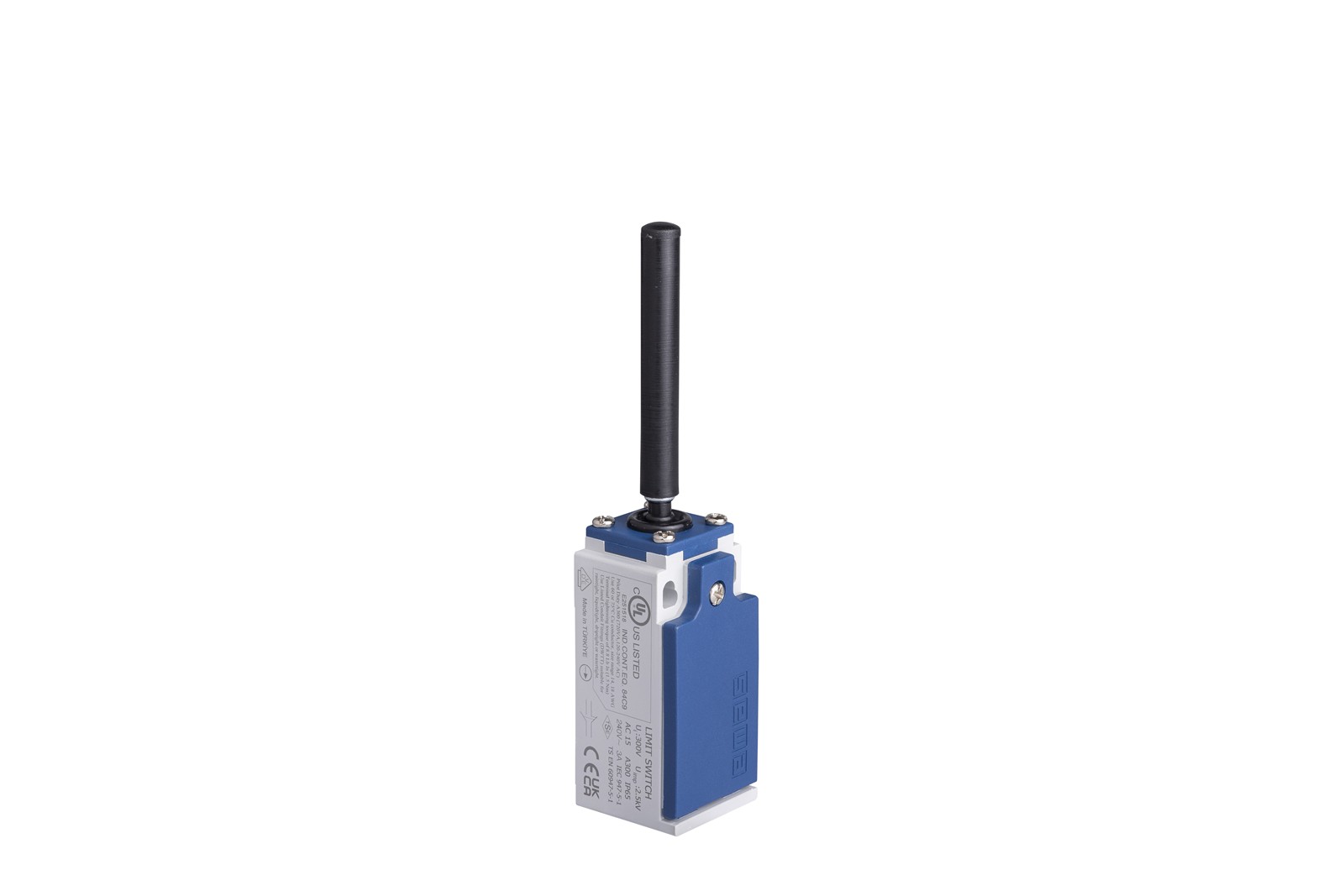

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13ROP101
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K13ROP101 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt dạng thanh đũa nhựa - đường kính 9mm.
- Tiếp điểm: Dạng snap‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Khi vật thể (thùng hàng, tấm kính, ván gỗ...) di chuyển và tác động một lực vật lý vào thanh gạt nhựa 9mm, lực này sẽ ép hệ thống đòn bẩy và lò xo bên trong. Nhờ công nghệ Snap Action (tác động nhanh), cơ cấu lò xo khi đạt đến điểm tới hạn sẽ bung ra với tốc độ cực đại, ép cụm tiếp điểm thay đổi trạng thái ngay lập tức (NO đóng, NC mở). Quá trình này diễn ra dứt khoát, triệt tiêu sự lấp lửng của dòng điện, gửi tín hiệu sắc nét về tủ điều khiển (PLC/Relay) để xử lý các bước tiếp theo.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13ROP101
EMAS L5K13ROP101 là chân ái cho các vị trí ứng dụng sau:
- Dây chuyền sản xuất và gia công gỗ/kính: Nhận diện vị trí tấm gỗ, tấm kính trên băng tải mà không để lại bất kỳ vết xước nào trên bề mặt gia công.
- Hệ thống đóng gói thực phẩm, dược phẩm: Đếm thùng carton, hộp giấy, chai lọ nhựa đi ngang qua mắt cảm biến cơ học. Cần gạt nhựa 9mm giúp thùng carton không bị rách, lủng.
- Cửa tự động trong môi trường y tế/sạch: Đóng vai trò là công tắc hành trình báo vị trí cửa mở tối đa, chất liệu nhựa giúp giảm thiểu rỉ sét, dễ vệ sinh.
- Hệ thống phân loại bưu kiện: Gạt đếm các gói hàng nilon, bưu phẩm mềm trên các băng chuyền chia chọn tự động.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13ROP101
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Cơ cấu snap action ổn định
Tiếp điểm chuyển trạng thái nhanh, giảm hồ quang, tăng độ tin cậy và thời gian đáp ứng, tránh hiện tượng “bật” hoặc “rung” tiếp điểm khi tiếp xúc mềm, giúp tín hiệu điều khiển chính xác hơn.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K13ROP101 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Bảo vệ tuyệt đối bề mặt vật liệu
Đây là "điểm ăn tiền" lớn nhất. Cần gạt nhựa 9mm mềm mại và tiết diện lớn giúp các sản phẩm đi qua không bị xước xát, móp méo - điều mà các loại cần gạt kim loại nhọn/nhỏ không làm được.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K13ROP101
- Model: L5K13ROP101
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt dạng thanh đũa nhựa - đường kính 9mm
- Kiểu hoạt động: Snap action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K13ROP101 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
