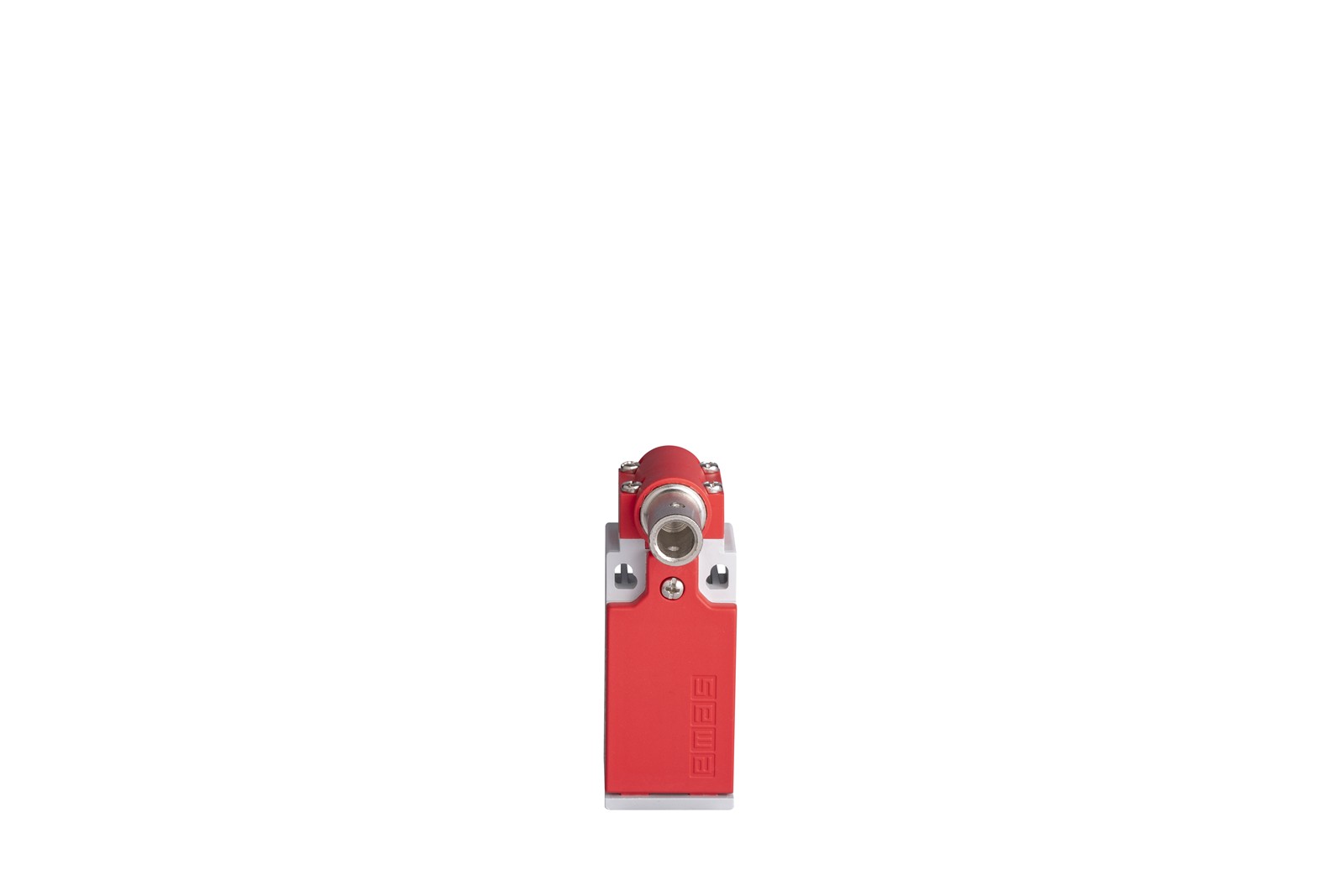

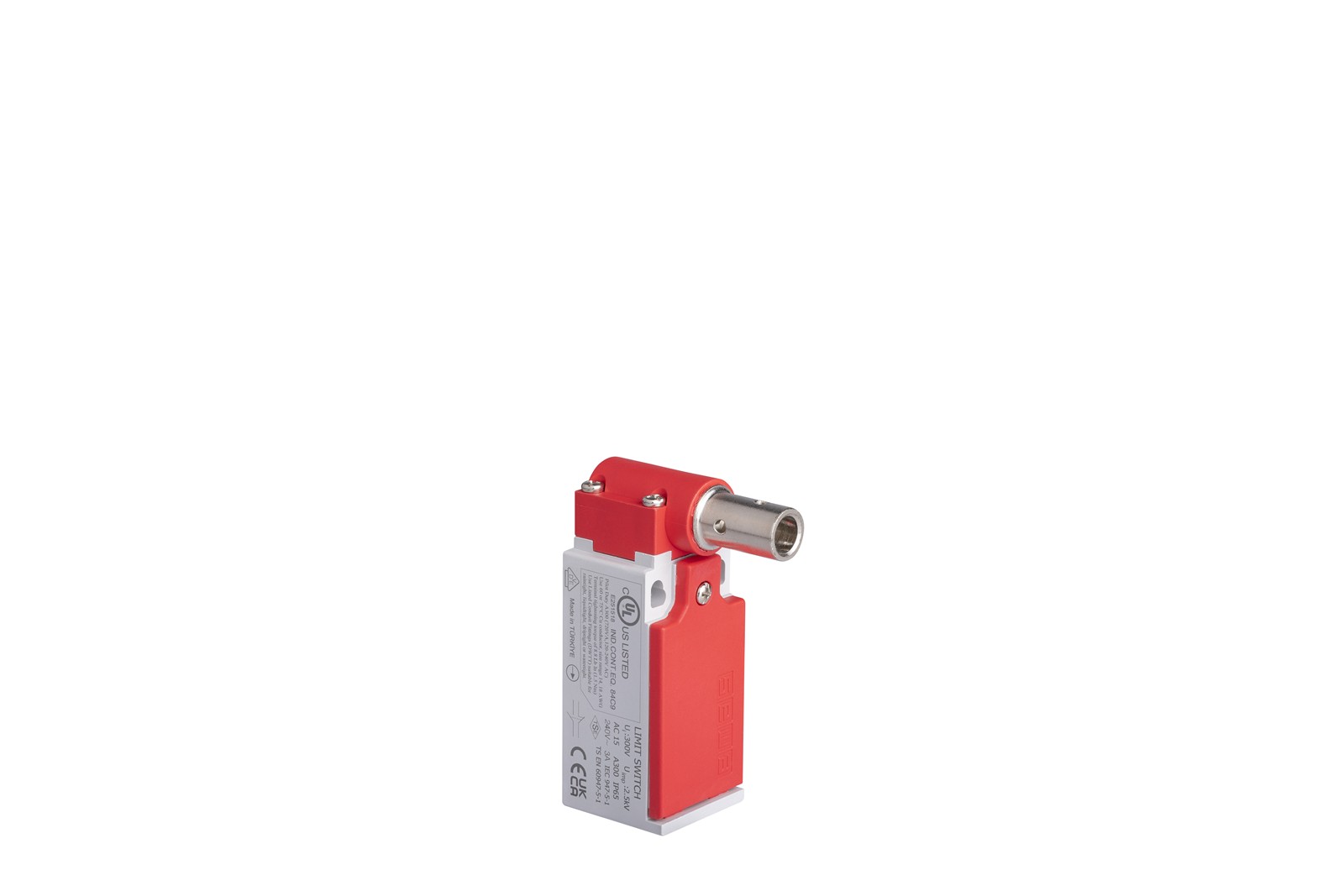

Công tắc hành trình EMAS L5K23BEM621 thuộc Series L5 của EMAS (Thổ Nhĩ Kỳ). Đây không phải là một công tắc hành trình dạng cần gạt thông thường, mà là một công tắc an toàn dạng bản lề (Safety Door Hinge Switch).
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23BEM621
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23BEM621 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Trục bản lề làm bằng kim loại, đường kính 18mm.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Nguyên lý hoạt động của công tắc hành trình Emas L5K23BEM621 dựa trên việc giám sát góc quay của trục bản lề:
- Trục kim loại 18mm của công tắc được gắn trực tiếp vào trục xoay của cửa bảo vệ.
- Khi cửa bắt đầu mở, trục xoay sẽ tác động lên cơ cấu Slow Action bên trong. Tiếp điểm thường đóng (NC) sẽ mở ra sau một góc quay nhất định, ngay lập tức ngắt mạch an toàn để dừng máy.
- Cơ chế tác động chậm (Slow Action) cho phép thiết lập điểm ngắt chính xác theo góc độ mở cửa, đảm bảo không có bất kỳ khe hở nguy hiểm nào xuất hiện mà máy vẫn còn hoạt động.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23BEM621
Với thiết kế dạng bản lề kim loại chắc chắn, EMAS L5K23BEM621 thường được ứng dụng trong:
- Cửa bảo vệ máy CNC, máy dập, máy phay: Giám sát trạng thái đóng/mở của nắp che cabin máy.
- Hệ thống hàng rào an toàn: Sử dụng tại các cửa ra vào khu vực robot hoặc dây chuyền tự động hóa.
- Máy đóng gói và ngành thực phẩm: Các vị trí nắp bảo vệ cần được vệ sinh thường xuyên nhưng phải đảm bảo ngắt điện khi mở nắp.
- Thanh chắn và nắp thùng chứa: Giám sát các nắp bồn chứa trong công nghiệp hóa chất hoặc vật liệu xây dựng.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23BEM621
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23BEM621 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Tính an toàn cao
Do được lắp trực tiếp vào trục xoay, thiết bị này rất khó bị "đánh lừa" bằng tay hoặc các vật dụng bên ngoài.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23BEM621
- Model: L5K23BEM621
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Trục bản lề làm bằng kim loại, đường kính 18mm
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
