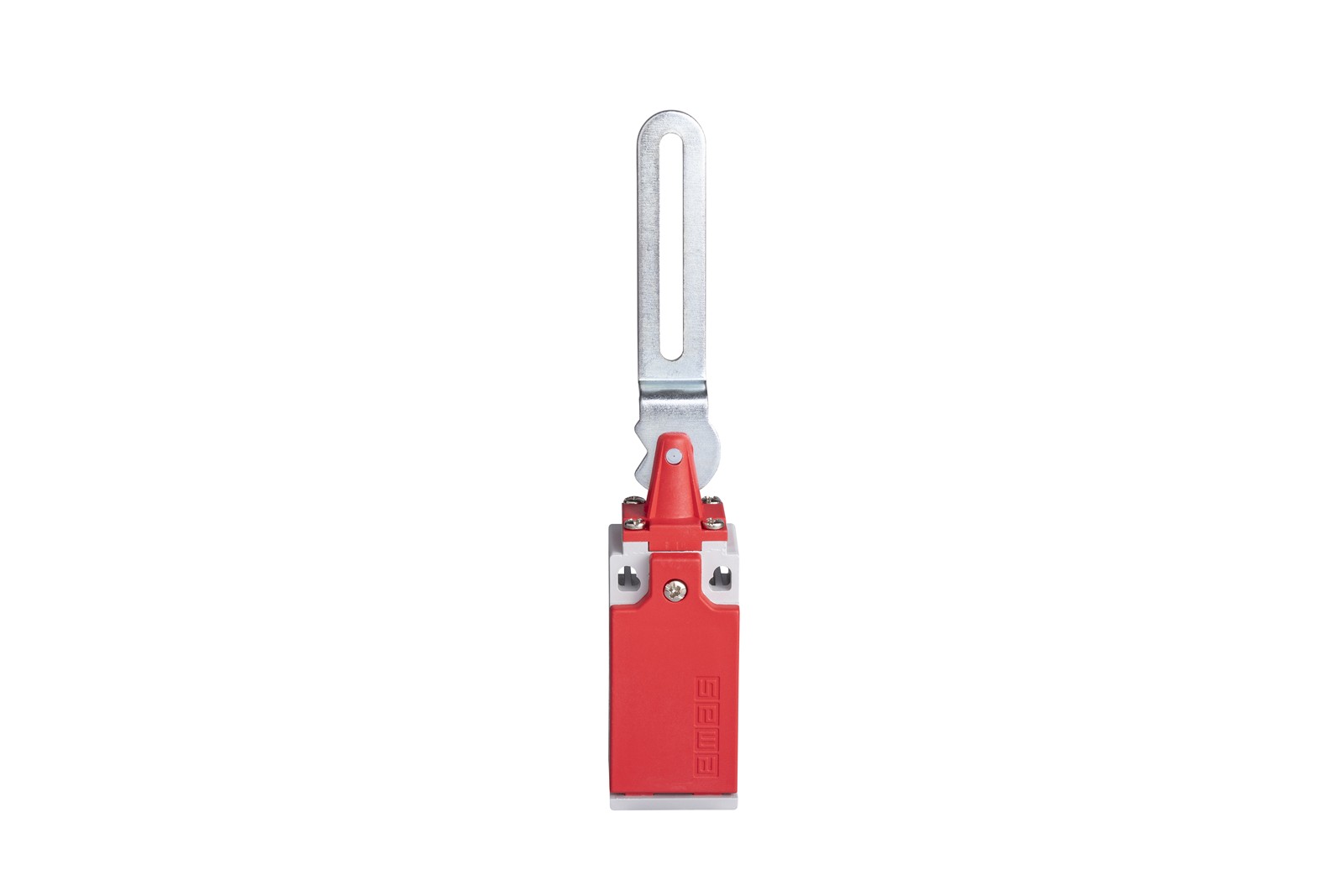

Công tắc hành trình L5K23LEM411 chuyên dùng để lắp đặt trực tiếp vào khu vực bản lề của các cửa tủ điện, cửa buồng máy CNC hoặc rào chắn bảo vệ. Điểm nổi bật của sản phẩm này là cơ chế tác động chậm (Slow Action) đi kèm cụm tiếp điểm 1NO + 1NC, mang lại độ phản hồi an toàn tuyệt đối cho hệ thống điện điều khiển.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM411
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LEM411 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Dạng bản lề bằng kim loại nguyên khối.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình bản lề EMAS L5K23LEM411 hoạt động bằng cách chuyển đổi chuyển động quay (góc mở của cửa) thành tín hiệu điện ngắt/mở mạch:
- Trạng thái bình thường (Cửa đóng kín): Bản lề cửa giữ đầu truyền động của công tắc ở góc đóng chuẩn. Lúc này, cặp tiếp điểm NC duy trì trạng thái đóng (mạch kín, cấp điện cho máy hoạt động), tiếp điểm NO mở.
- Trạng thái kích hoạt (Cửa mở ra): Khi có người mở cửa buồng máy, trục bản lề xoay, kéo theo đầu kim loại của công tắc di chuyển. Nhờ cơ chế tác động chậm (Slow Action), các tiếp điểm không bật nhả ngay lập tức mà dịch chuyển đồng tốc với góc mở của cửa. Mạch NC sẽ từ từ tách ra để ngắt điện, trong khi mạch NO đóng lại để báo tín hiệu (ví dụ: còi, đèn).
Hệ quả: Nguồn điện điều khiển cấp cho động cơ máy bị ngắt, thiết bị buộc phải dừng hoạt động ngay khi cửa chưa mở hoàn toàn, đảm bảo an toàn tuyệt đối cho kỹ thuật viên bảo trì.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM411
Công tắc hành trình EMAS L5K23LEM411 được sử dụng rộng rãi trong:
Hệ thống cửa bảo vệ máy gia công: Cửa buồng máy CNC, máy phay, máy tiện, máy cắt laser (tự động ngắt trục chính khi cửa thao tác bị mở).
Rào chắn khu vực tự động hóa (Safety Fences): Giám sát các cánh cửa ra vào khu vực hoạt động của cánh tay Robot hàn, gắp.
Giám sát tủ điện phân phối: Tự động bật đèn chiếu sáng bên trong hoặc ngắt nguồn thứ cấp khi kỹ thuật viên mở cánh tủ để kiểm tra.
Máy dập, khuôn đúc ép nhựa: Đảm bảo hệ thống xi-lanh ép không thể hoạt động nếu cửa lồng kính an toàn chưa được khóa chặt.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM411
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LEM411 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Độ tin cậy chống rung lắc
Cơ chế Slow Action cực kỳ phù hợp cho môi trường công nghiệp nặng. Nó triệt tiêu tình trạng "nhảy" hoặc "chớp" tiếp điểm đột ngột do độ rung của máy móc tác động lên mép cửa.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM411
- Model: L5K23LEM411
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Dạng bản lề bằng kim loại nguyên khối
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
