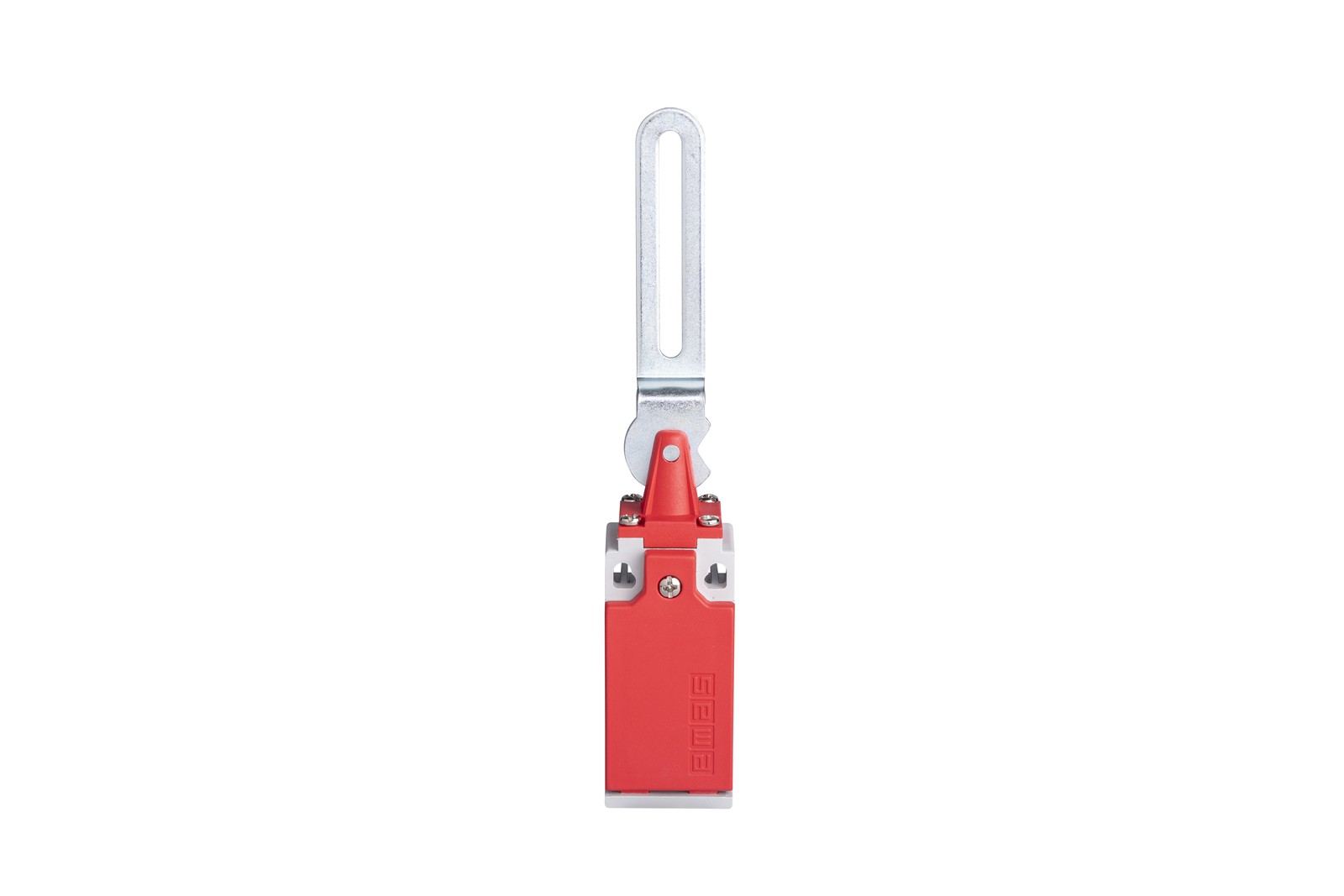

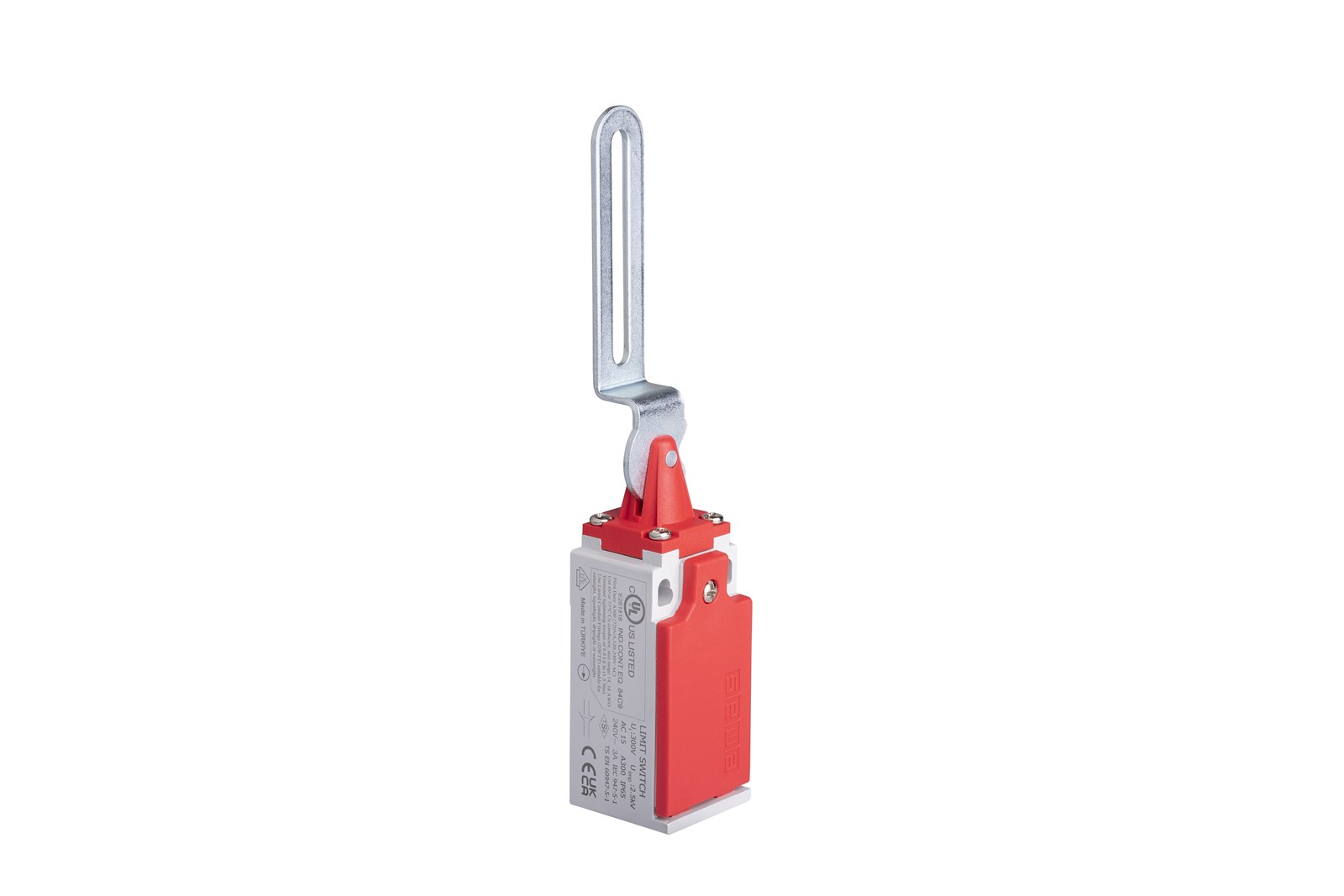

Công tắc hành trình L5K23LEM511 chuyên dùng để lắp đặt trực tiếp vào khu vực bản lề của các cửa tủ điện, cửa buồng máy CNC hoặc rào chắn bảo vệ. Điểm nổi bật của sản phẩm này là cơ chế tác động chậm (Slow Action) đi kèm cụm tiếp điểm 1NO + 1NC, mang lại độ phản hồi an toàn tuyệt đối cho hệ thống điện điều khiển.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM511
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LEM511 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cụm bản lề kim loại nguyên khối cỡ lớn giúp tăng khả năng chịu tải cơ học.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình L5K23LEM511 vận hành theo nguyên lý chuyển đổi góc quay sang tín hiệu điện:
- Khi cửa đóng: Bản lề ở góc 0 độ, tiếp điểm NC đóng, cho phép mạch điều khiển duy trì trạng thái hoạt động của máy.
- Khi cửa mở: Chỉ cần một góc mở nhỏ (được thiết lập sẵn), trục quay kim loại sẽ đẩy lẫy bên trong. Do là cơ chế Slow Action, tiếp điểm NC sẽ tách rời từ từ theo góc quay, ngắt mạch an toàn để dừng máy ngay lập tức trước khi người vận hành có thể đưa tay vào vùng nguy hiểm.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM511
Công tắc hành trình EMAS L5K23LEM511 được sử dụng rộng rãi trong:
Hệ thống cửa bảo vệ máy gia công: Cửa buồng máy CNC, máy phay, máy tiện, máy cắt laser (tự động ngắt trục chính khi cửa thao tác bị mở).
Rào chắn khu vực tự động hóa (Safety Fences): Giám sát các cánh cửa ra vào khu vực hoạt động của cánh tay Robot hàn, gắp.
Giám sát tủ điện phân phối: Tự động bật đèn chiếu sáng bên trong hoặc ngắt nguồn thứ cấp khi kỹ thuật viên mở cánh tủ để kiểm tra.
Máy dập, khuôn đúc ép nhựa: Đảm bảo hệ thống xi-lanh ép không thể hoạt động nếu cửa lồng kính an toàn chưa được khóa chặt.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM511
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LEM511 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Độ tin cậy chống rung lắc
Cơ chế Slow Action cực kỳ phù hợp cho môi trường công nghiệp nặng. Nó triệt tiêu tình trạng "nhảy" hoặc "chớp" tiếp điểm đột ngột do độ rung của máy móc tác động lên mép cửa.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM511
- Model: L5K23LEM511
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cụm bản lề kim loại nguyên khối cỡ lớn
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23LEM511 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
