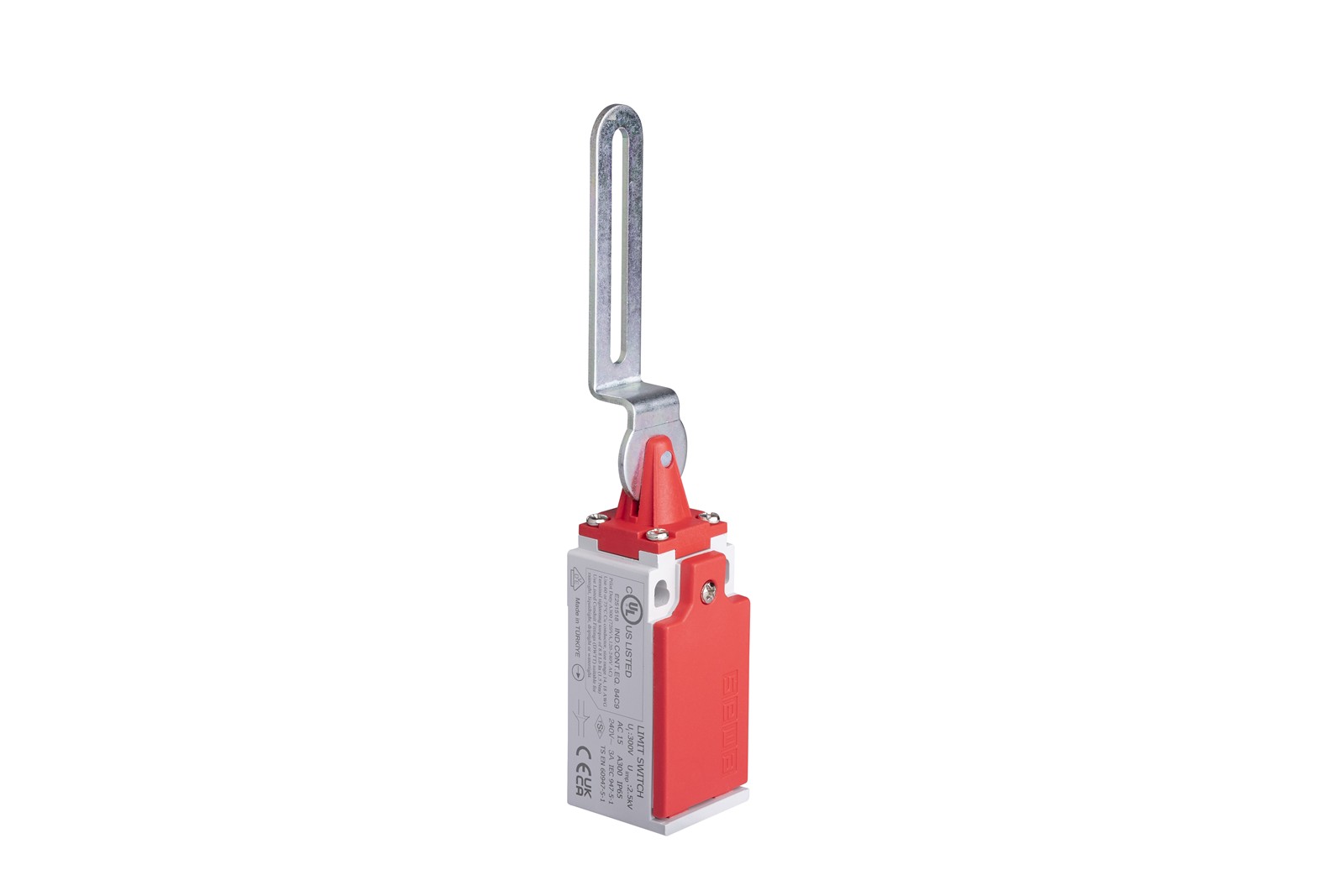

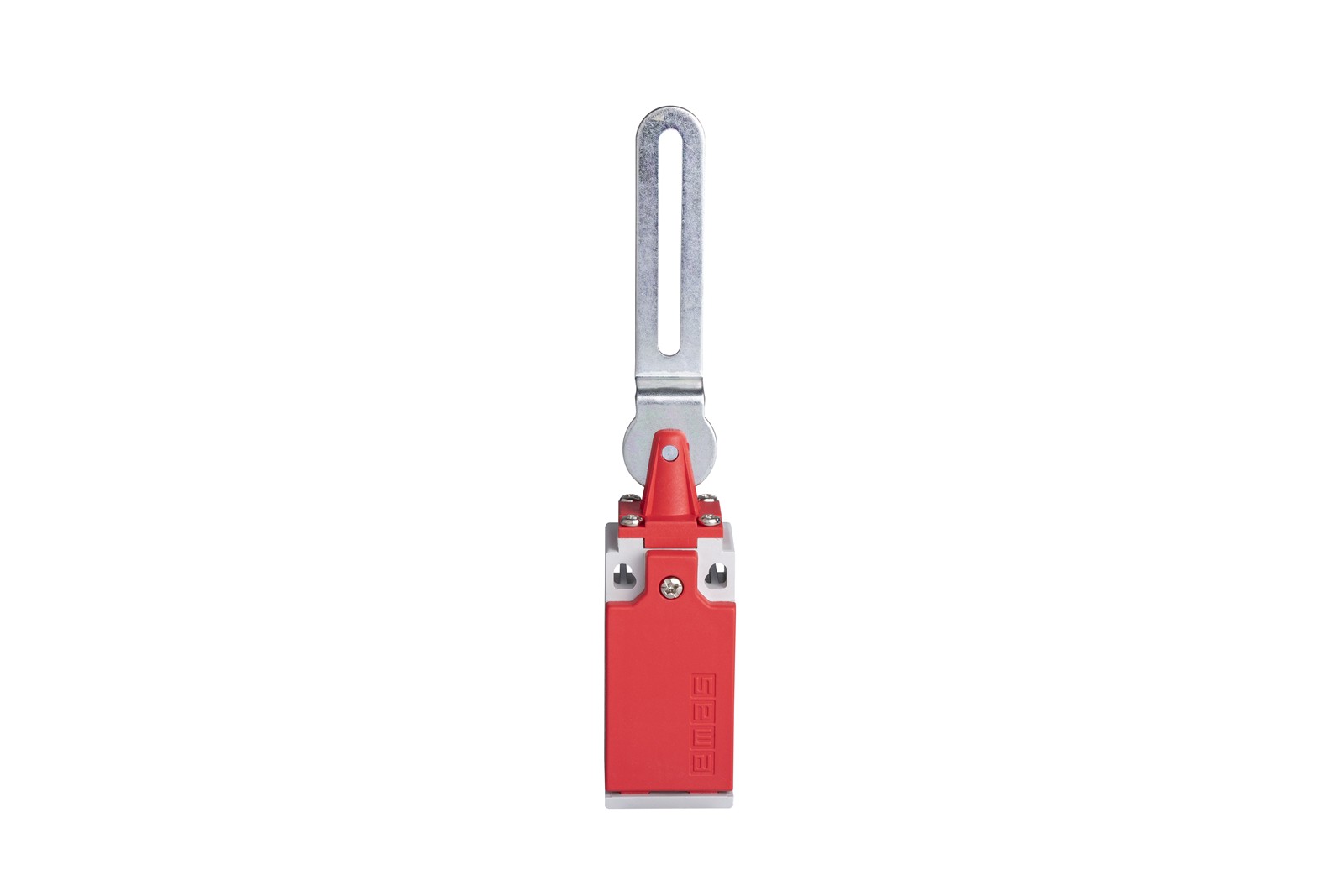

Công tắc hành trình L5K23LEM621 chuyên dùng để lắp đặt trực tiếp vào khu vực bản lề của các cửa tủ điện, cửa buồng máy CNC hoặc rào chắn bảo vệ. Điểm nổi bật của sản phẩm này là cơ chế tác động chậm (Slow Action) đi kèm cụm tiếp điểm 1NO + 1NC, mang lại độ phản hồi an toàn tuyệt đối cho hệ thống điện điều khiển.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM621
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LEM621 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Dạng bản lề bằng kim loại nguyên khối.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
L5K23LEM621 sử dụng cơ chế Slow Action (tác động chậm):
Khi cánh cửa đóng kín, tiếp điểm NC (thường đóng) duy trì trạng thái đóng để cấp điện cho hệ thống.
Ngay khi cửa được mở ra một góc nhỏ (góc kích hoạt), trục xoay của bản lề sẽ tác động dần dần lên lẫy đẩy bên trong. Tiếp điểm NC sẽ tách ra một cách dứt khoát nhưng nhịp nhàng theo góc quay, ngắt mạch điện điều khiển ngay lập tức.
Cơ chế này đảm bảo máy móc dừng lại trước khi người vận hành kịp tiếp cận vùng nguy hiểm bên trong.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM621
Công tắc hành trình EMAS L5K23LEM621 được sử dụng rộng rãi trong:
Hệ thống cửa bảo vệ máy gia công: Cửa buồng máy CNC, máy phay, máy tiện, máy cắt laser (tự động ngắt trục chính khi cửa thao tác bị mở).
Rào chắn khu vực tự động hóa: Giám sát các cánh cửa ra vào khu vực hoạt động của cánh tay Robot hàn, gắp.
Giám sát tủ điện phân phối: Tự động bật đèn chiếu sáng bên trong hoặc ngắt nguồn thứ cấp khi kỹ thuật viên mở cánh tủ để kiểm tra.
Máy dập, khuôn đúc ép nhựa: Đảm bảo hệ thống xi-lanh ép không thể hoạt động nếu cửa lồng kính an toàn chưa được khóa chặt.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM621
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LEM621 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Độ tin cậy chống rung lắc
Cơ chế Slow Action cực kỳ phù hợp cho môi trường công nghiệp nặng. Nó triệt tiêu tình trạng "nhảy" hoặc "chớp" tiếp điểm đột ngột do độ rung của máy móc tác động lên mép cửa.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM621
- Model: L5K23LEM621
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Dạng bản lề bằng kim loại nguyên khối
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23LEM621 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
