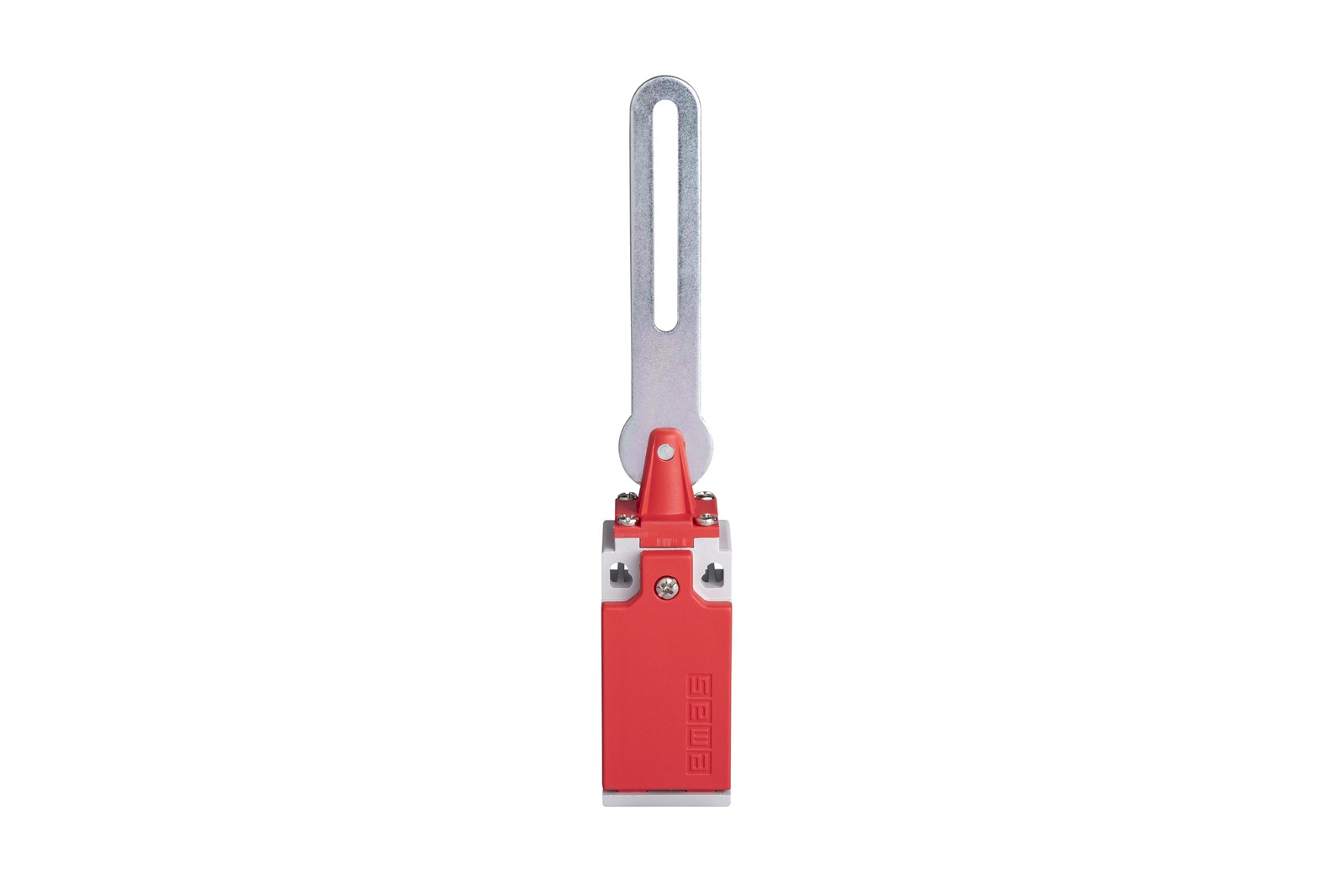

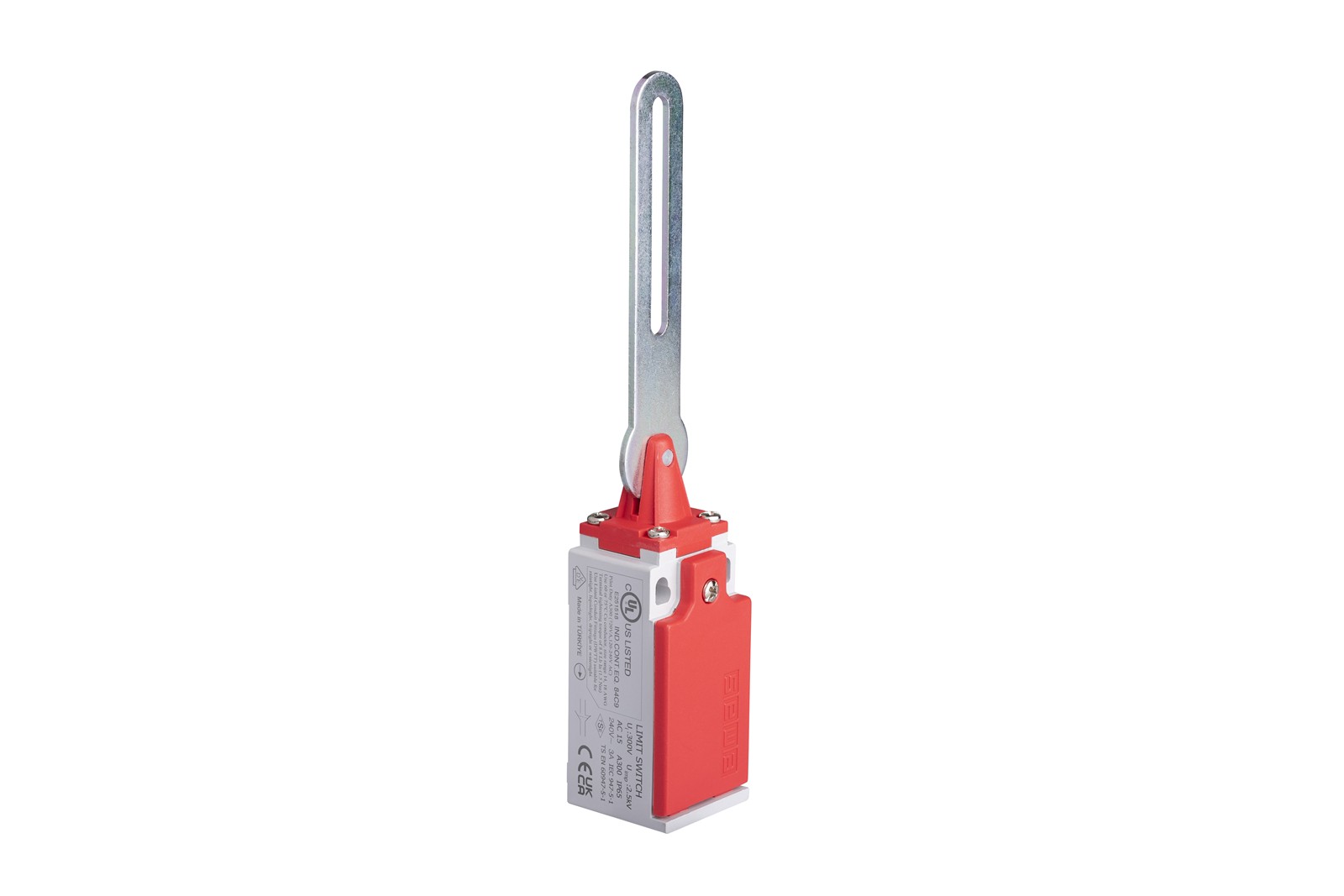

Công tắc hành trình L5K23LEM622 chuyên dùng để lắp đặt trực tiếp vào khu vực bản lề của các cửa tủ điện, cửa buồng máy CNC hoặc rào chắn bảo vệ. Điểm nổi bật của sản phẩm này là cơ chế tác động chậm (Slow Action) đi kèm cụm tiếp điểm 1NO + 1NC, mang lại độ phản hồi an toàn tuyệt đối cho hệ thống điện điều khiển.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM622
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LEM622 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Dạng bản lề bằng kim loại nguyên khối, lắp trực tiếp vào khung và cánh cửa máy.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình L5K23LEM622 hoạt động dựa trên góc quay của bản lề:
- Trạng thái đóng: Khi cửa đóng hoàn toàn, trục bản lề giữ tiếp điểm NC ở trạng thái đóng, cho phép mạch điều khiển (Safety Relay hoặc PLC) nhận tín hiệu an toàn để vận hành máy.
- Trạng thái mở: Chỉ cần cánh cửa được mở ra một góc, trục quay kim loại sẽ tác động trực tiếp vào cơ cấu truyền động bên trong. Nhờ cơ chế Slow Action, tiếp điểm NC sẽ tách rời để ngắt mạch an toàn ngay lập tức, trong khi tiếp điểm NO đóng lại để báo tín hiệu cảnh báo ra đèn hoặc còi.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM622
Công tắc hành trình EMAS L5K23LEM622 được sử dụng rộng rãi trong:
Hệ thống cửa bảo vệ máy gia công: Cửa buồng máy CNC, máy phay, máy tiện, máy cắt laser (tự động ngắt trục chính khi cửa thao tác bị mở).
Rào chắn khu vực tự động hóa: Giám sát các cánh cửa ra vào khu vực hoạt động của cánh tay Robot hàn, gắp.
Giám sát tủ điện phân phối: Tự động bật đèn chiếu sáng bên trong hoặc ngắt nguồn thứ cấp khi kỹ thuật viên mở cánh tủ để kiểm tra.
Máy dập, khuôn đúc ép nhựa: Đảm bảo hệ thống xi-lanh ép không thể hoạt động nếu cửa lồng kính an toàn chưa được khóa chặt.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM622
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LEM622 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Độ tin cậy chống rung lắc
Cơ chế Slow Action cực kỳ phù hợp cho môi trường công nghiệp nặng. Nó triệt tiêu tình trạng "nhảy" hoặc "chớp" tiếp điểm đột ngột do độ rung của máy móc tác động lên mép cửa.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LEM622
- Model: L5K23LEM622
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Dạng bản lề bằng kim loại nguyên khối
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
