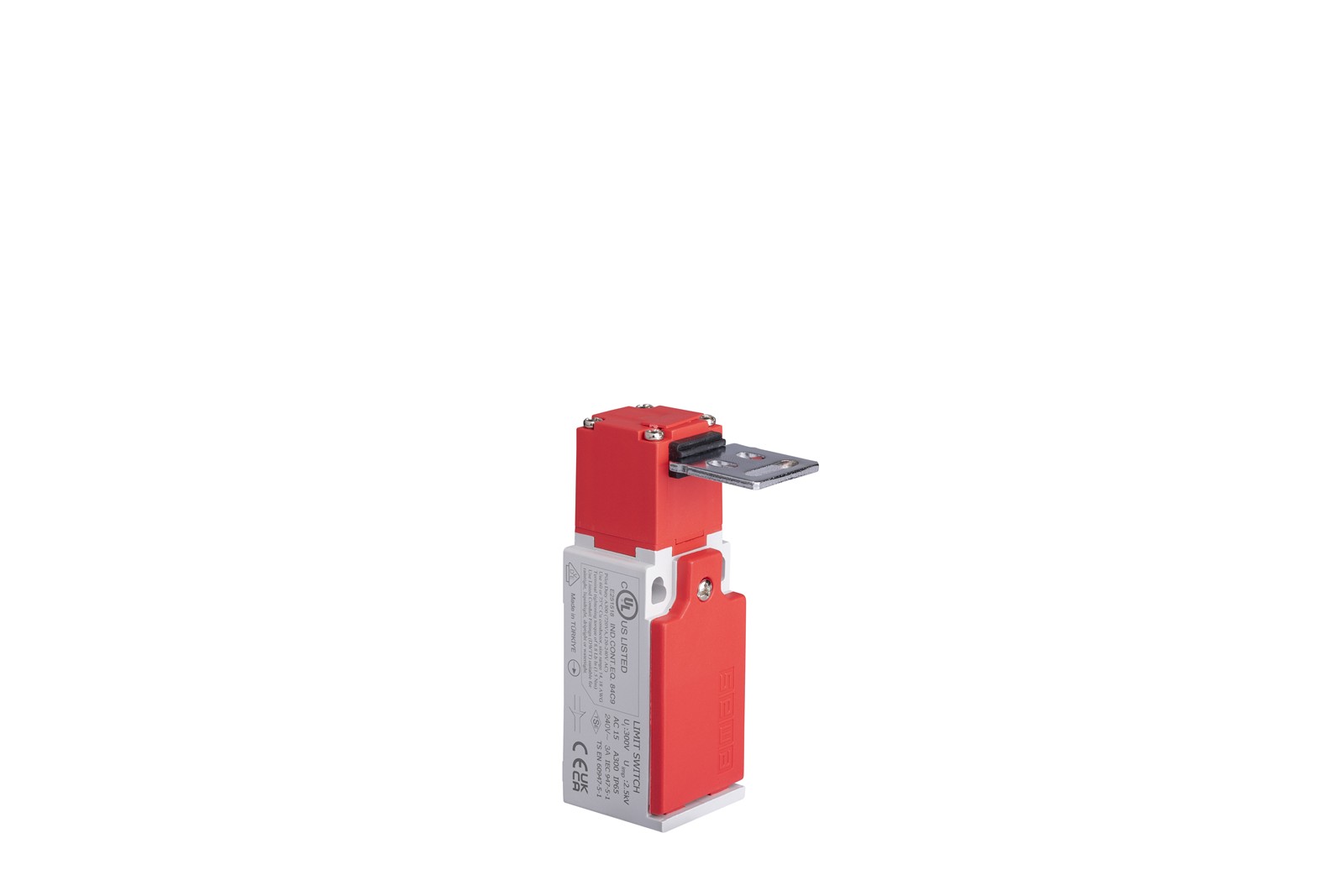

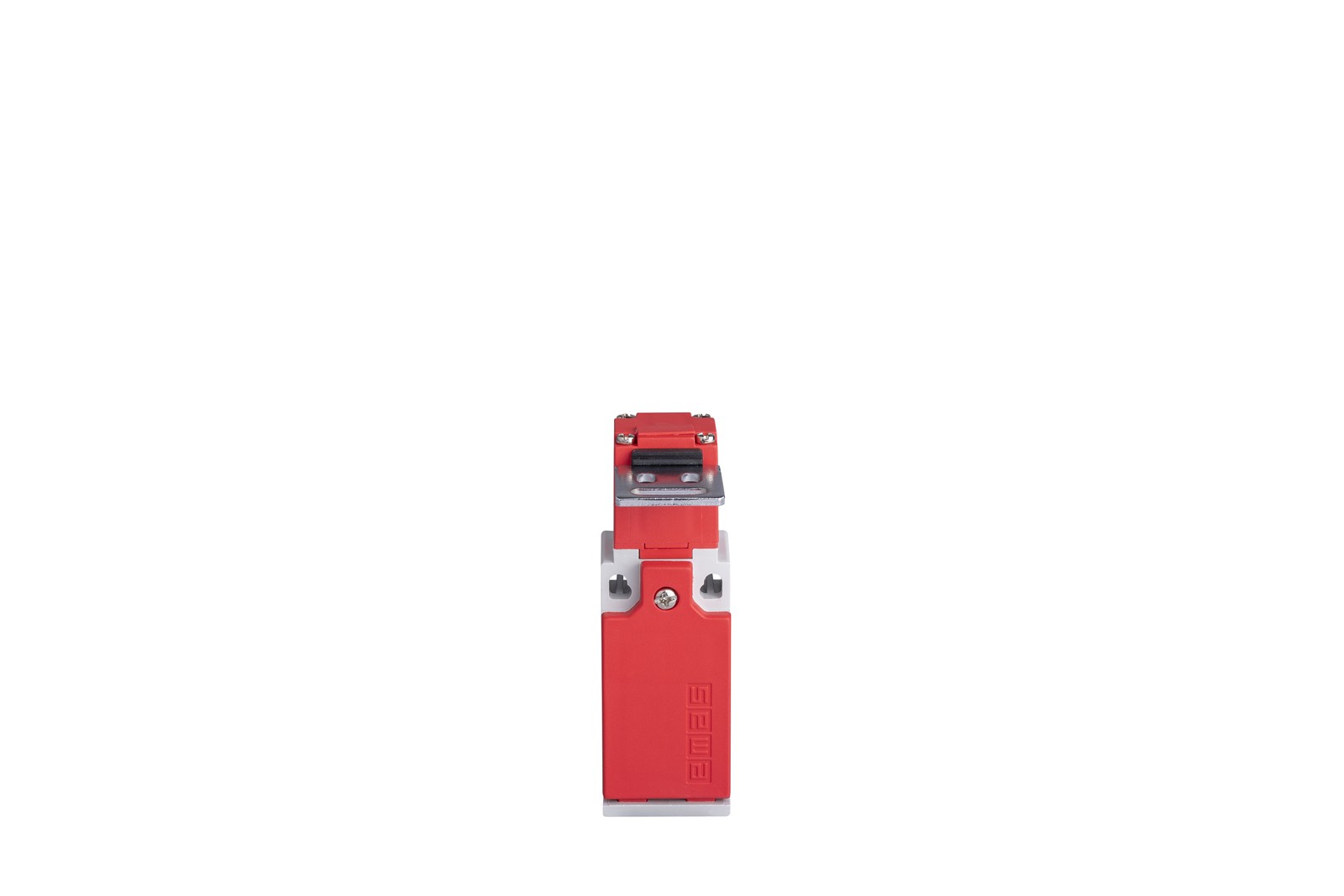

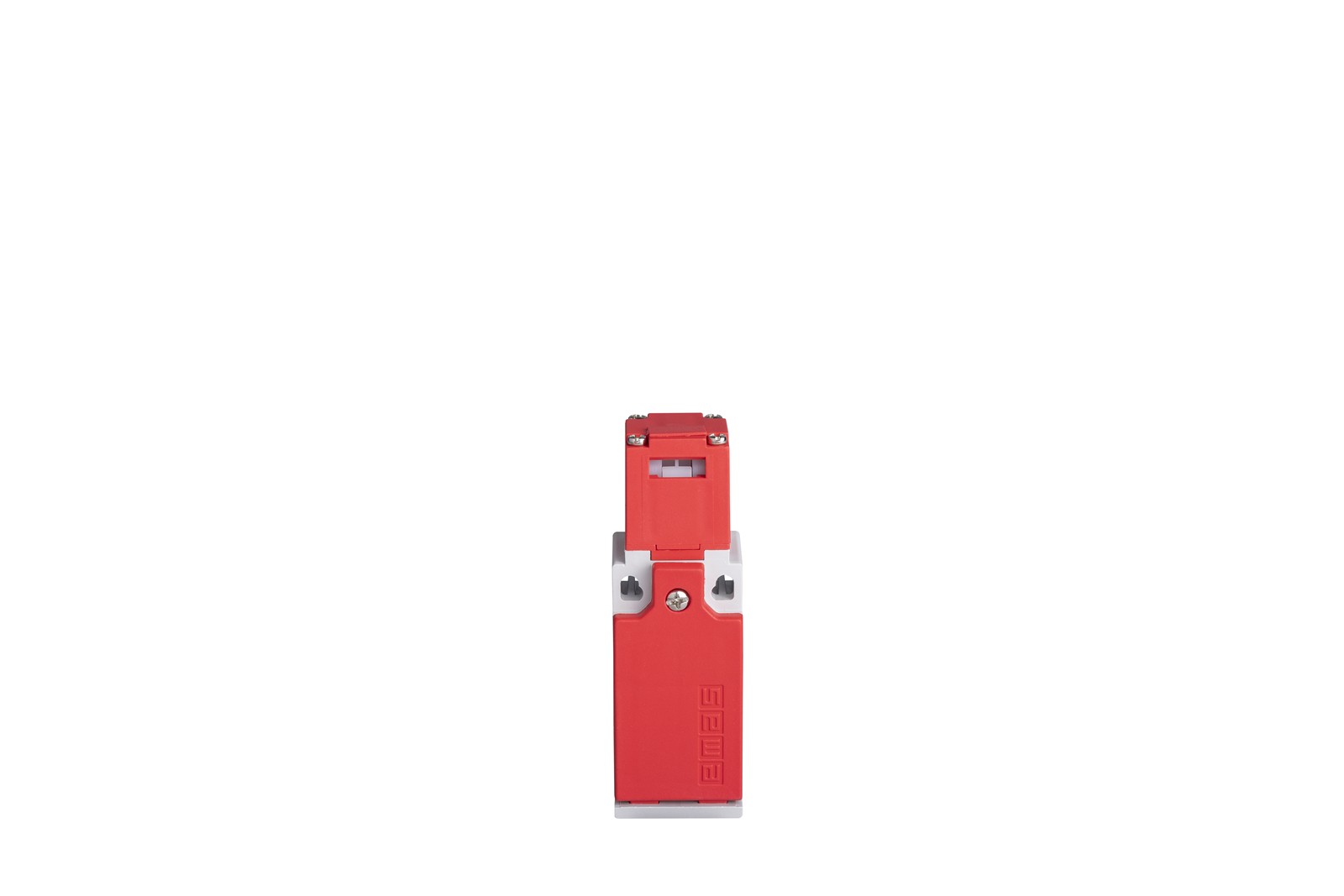

Công tắc hành trình EMAS L5K23LUM320 được thiết kế chuyên dụng cho các hệ thống cửa trượt và nắp máy công nghiệp. Với thiết kế chìa khóa vuông góc thông minh và cơ chế tác động chậm (Slow Action), đây không chỉ là một thiết bị điện, mà là một lớp bảo vệ vững chắc cho đội ngũ vận hành.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM320
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LUM320 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Công tắc an toàn góc vuông + chìa khóa phẳng.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình L5K23LUM320 hoạt động theo nguyên lý "liên động chìa khóa":
- Khi cửa đóng: Chìa khóa kim loại gắn trên cửa sẽ được tra vào khe trên thân công tắc. Lúc này, cơ cấu bên trong sẽ đẩy tiếp điểm NC đóng lại, cho phép dòng điện chạy qua mạch điều khiển để vận hành máy.
- Khi cửa mở: Chìa khóa bị rút ra khỏi thân công tắc. Nhờ cơ chế Slow Action, các tiếp điểm sẽ thay đổi trạng thái theo hành trình rút chìa. Tiếp điểm NC mở ra ngắt mạch điện, máy dừng hoạt động.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM320
Công tắc hành trình L5K23LUM320 thường xuất hiện trong các hệ thống:
- Cửa trượt máy bao bì: Ngắt điện khi người dùng kéo nắp chắn để nạp nguyên liệu.
- Rào chắn an toàn khu vực Robot: Đảm bảo cửa rào phải đóng và cài chìa thì Robot mới có thể vận hành.
- Nắp bảo vệ máy ép nhựa: Giám sát trạng thái đóng chặt của nắp bảo vệ khu vực khuôn đúc.
- Hệ thống tủ điện cao thế: Sử dụng như một khóa liên động để đảm bảo cửa tủ phải đóng thì các thiết bị bên trong mới được cấp nguồn.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM320
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LUM320 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM320
- Model: L5K23LUM320
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Công tắc an toàn góc vuông + chìa khóa phẳng
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
