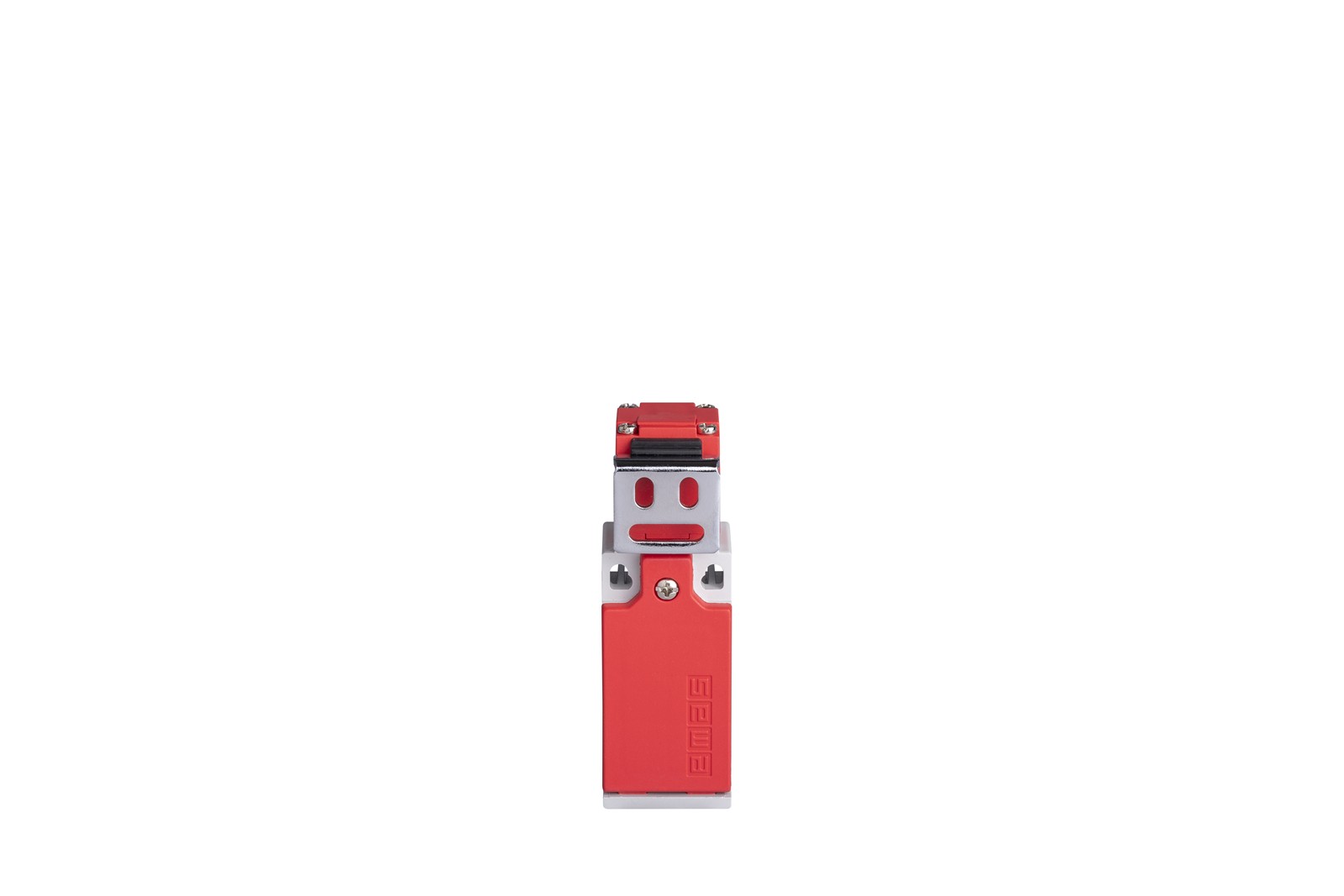

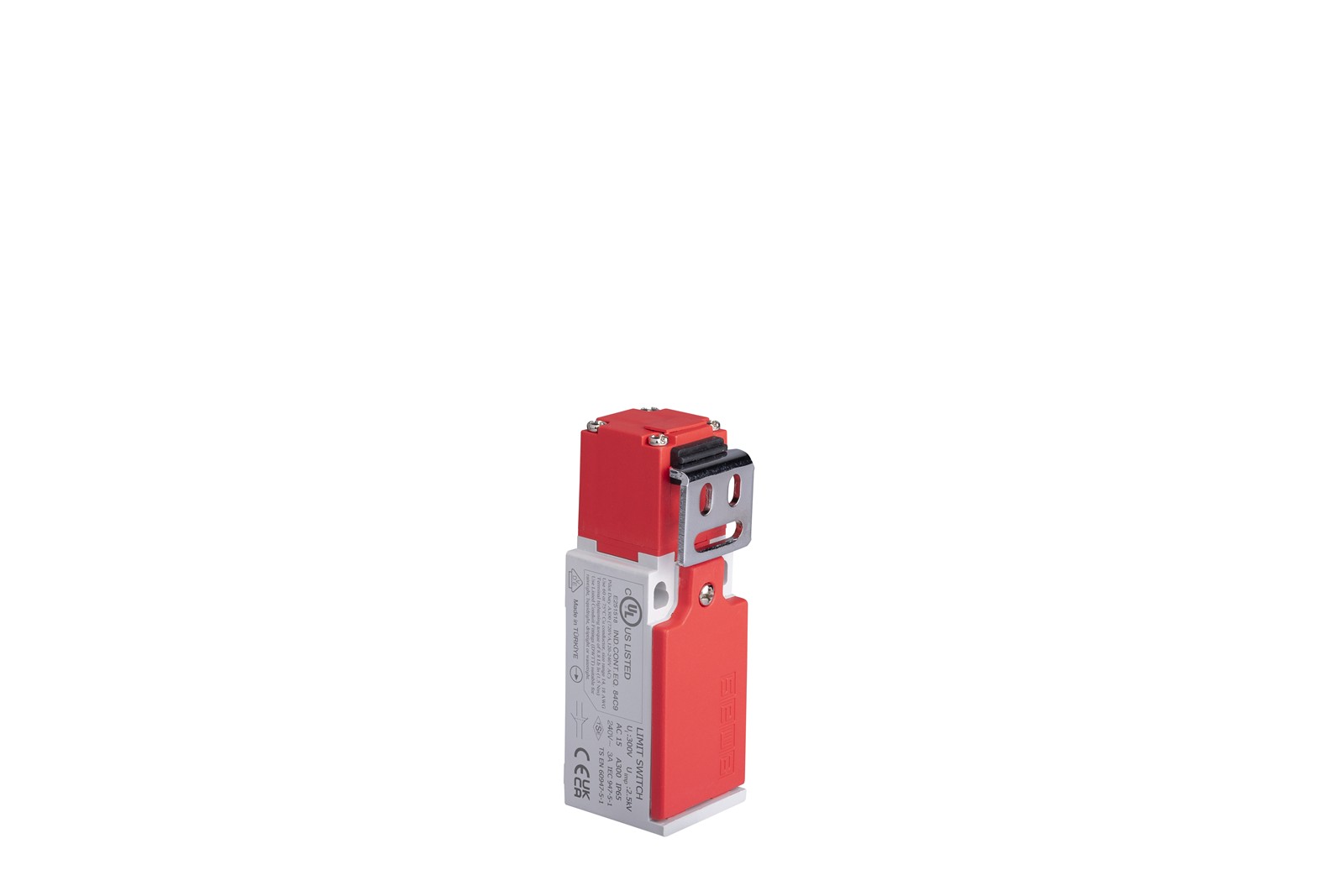

Công tắc hành trình L5K23LUM321 là dòng sản phẩm thân nhựa thuộc Series L5 của hãng EMAS (Thổ Nhĩ Kỳ). Đây là loại công tắc chìa khóa an toàn (Safety Key Switch) được thiết kế đặc biệt để giám sát trạng thái của cửa máy, rào chắn hoặc nắp bảo vệ.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM321
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LUM321 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Công tắc an toàn khóa góc vuông.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
L5K23LUM321 hoạt động dựa trên cơ chế liên động vật lý:
- Khi cửa đóng: Chìa khóa được tra vào khe cắm, đẩy lẫy cơ khí bên trong để đóng tiếp điểm NC. Lúc này, mạch điều khiển an toàn được thông suốt, máy sẵn sàng vận hành.
- Khi cửa mở: Chìa khóa bị rút ra, cơ chế tác động chậm (Slow Action) sẽ điều khiển các tiếp điểm thay đổi trạng thái theo hành trình rút. Tiếp điểm NC mở ra, ngắt nguồn điện điều khiển ngay lập tức để dừng máy trước khi con người có thể tiếp cận vùng nguy hiểm.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM321
Công tắc hành trình L5K23LUM321 xuất hiện trong các hệ thống:
- Cửa máy đóng gói và thực phẩm: Giám sát nắp đậy khu vực dao cắt hoặc bộ phận ép nhiệt.
- Rào chắn Robot tự động: Lắp đặt tại cửa ra vào của khu vực cánh tay Robot đang làm việc.
- Máy ép nhựa, máy dập: Đảm bảo cửa lồng kính phải đóng chặt thì chu trình ép mới được bắt đầu.
- Hệ thống tủ điện: Dùng để ngắt mạch an toàn hoặc cảnh báo khi cửa tủ điều khiển bị mở trái phép.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM321
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LUM321 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Khả năng thích ứng không gian
Chìa khóa vuông góc là giải pháp cứu cánh cho các khe cửa hẹp hoặc các vị trí lắp đặt bị giới hạn về chiều sâu.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM321
- Model: L5K23LUM321
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Công tắc an toàn khóa góc vuông
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
