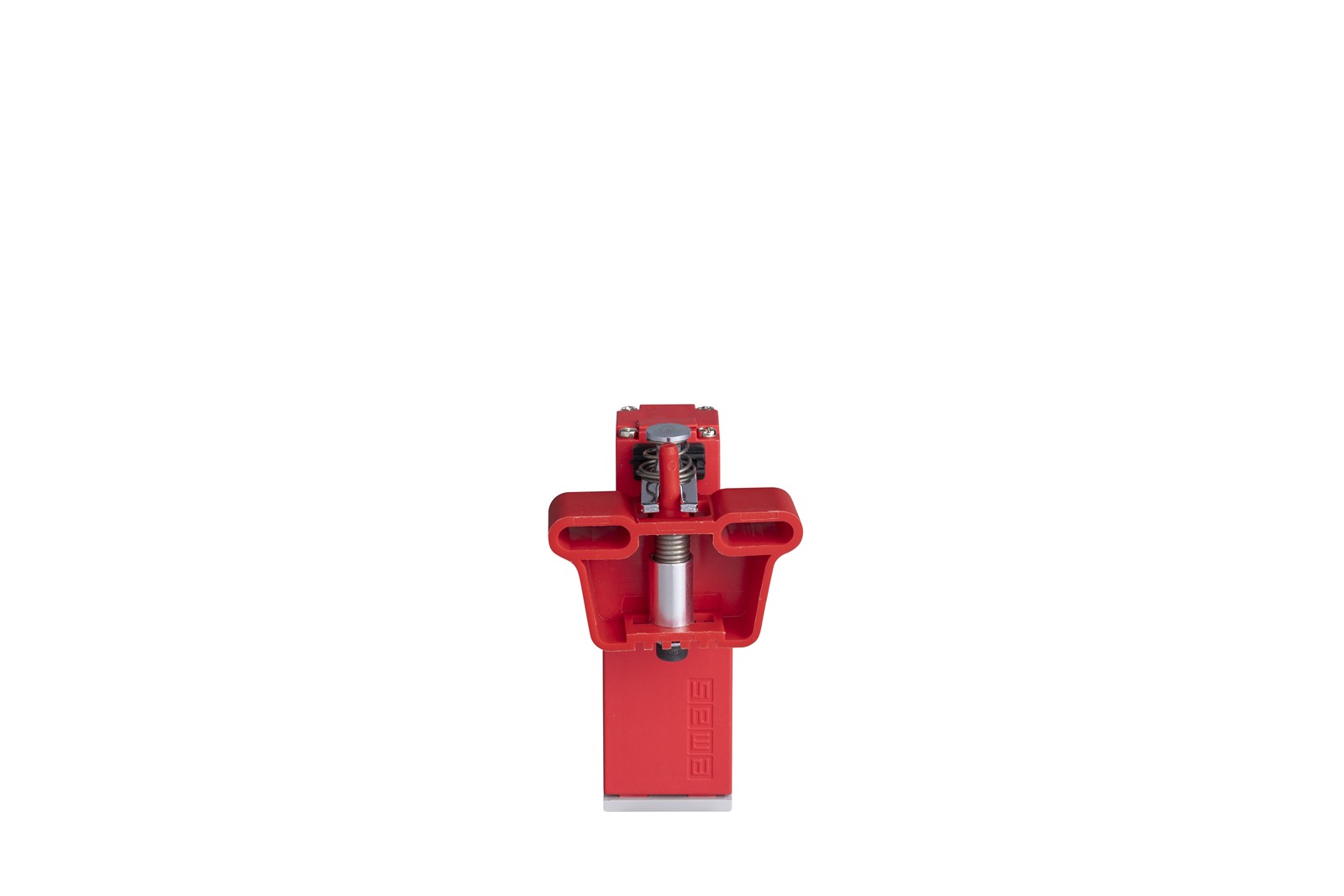

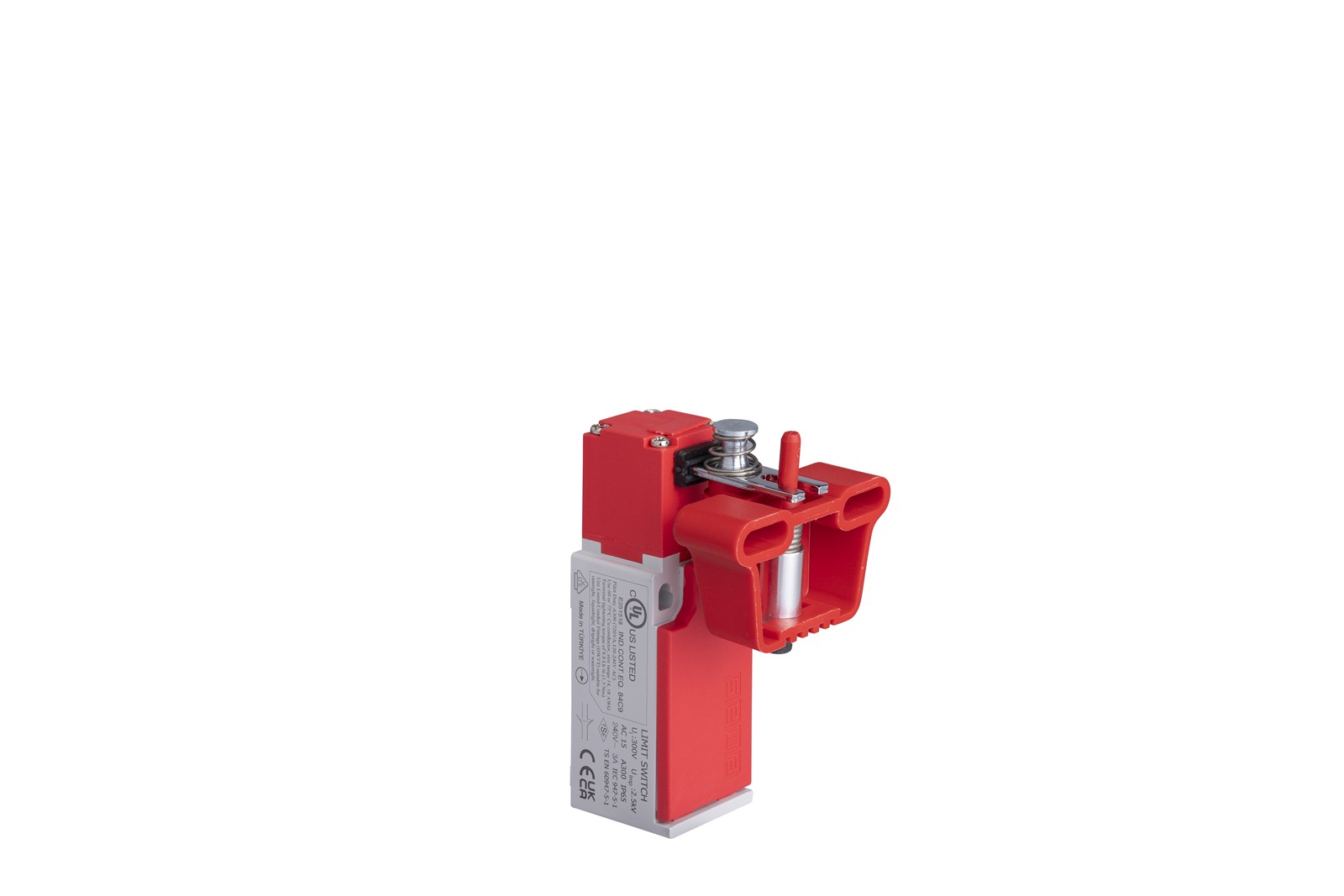

Công tắc hành trình L5K23LUM324 là dòng chìa khóa an toàn (Safety Key Switch) thuộc Series L5 của hãng EMAS. Đây là thiết bị chuyên dụng trong hệ thống liên động (Interlock), đảm bảo máy móc chỉ hoạt động khi cửa bảo vệ đã được đóng hoàn toàn.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM324
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23LUM324 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Công tắc an toàn khoá linh hoạt (có đầu thu chìa thiết kế xoay hướng linh hoạt, cho phép chìa khóa đi vào từ nhiều hướng - phía trên/phía trước, cực kỳ tiện lợi cho các không gian lắp đặt hẹp; còn chìa được chế tạo với khớp nối đàn hồi, cho phép phần đầu chìa có độ rơ nhất định để tự tìm vào khe cắm một cách chính xác kể cả khi bị lệch tâm nhẹ.).
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình L5K23LUM324 vận hành theo nguyên lý liên động vật lý:
- Khi cửa đóng: Chìa khóa linh hoạt tự căn chỉnh theo hướng khe cắm và tra vào thân công tắc. Cơ cấu bên trong đẩy tiếp điểm NC đóng lại, cho phép mạch điều khiển vận hành máy.
- Khi cửa mở: Chìa được rút ra, cơ chế Slow Action sẽ điều khiển các tiếp điểm chuyển trạng thái dứt khoát. Tiếp điểm NC mở ra ngắt nguồn điện điều khiển, dừng máy ngay lập tức.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM324
Công tắc hành trình L5K23LUM324 thường xuất hiện trong các hệ thống:
Cửa máy gia công hạng nặng: Những nơi có độ rung động cực lớn khi máy vận hành.
Rào chắn an toàn Robot: Đặc biệt là các cánh cửa rào bằng lưới thép hoặc khung nhôm định hình thường có độ rơ cơ khí lớn.
Máy đóng gói và thực phẩm: Các nắp chắn bảo vệ cần tháo lắp thường xuyên để vệ sinh, bảo trì.
Hệ thống băng tải: Giám sát các nắp chắn tại các vị trí chuyển tiếp hàng hóa.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM324
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23LUM324 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Khắc phục triệt để lỗi lệch tâm
Chìa khóa linh hoạt giúp giảm thiểu tình trạng gãy chìa hoặc hỏng đầu thu do cửa bị xệ cánh theo thời gian.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23LUM324
- Model: L5K23LUM324
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Công tắc an toàn khoá linh hoạt
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23LUM324 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
