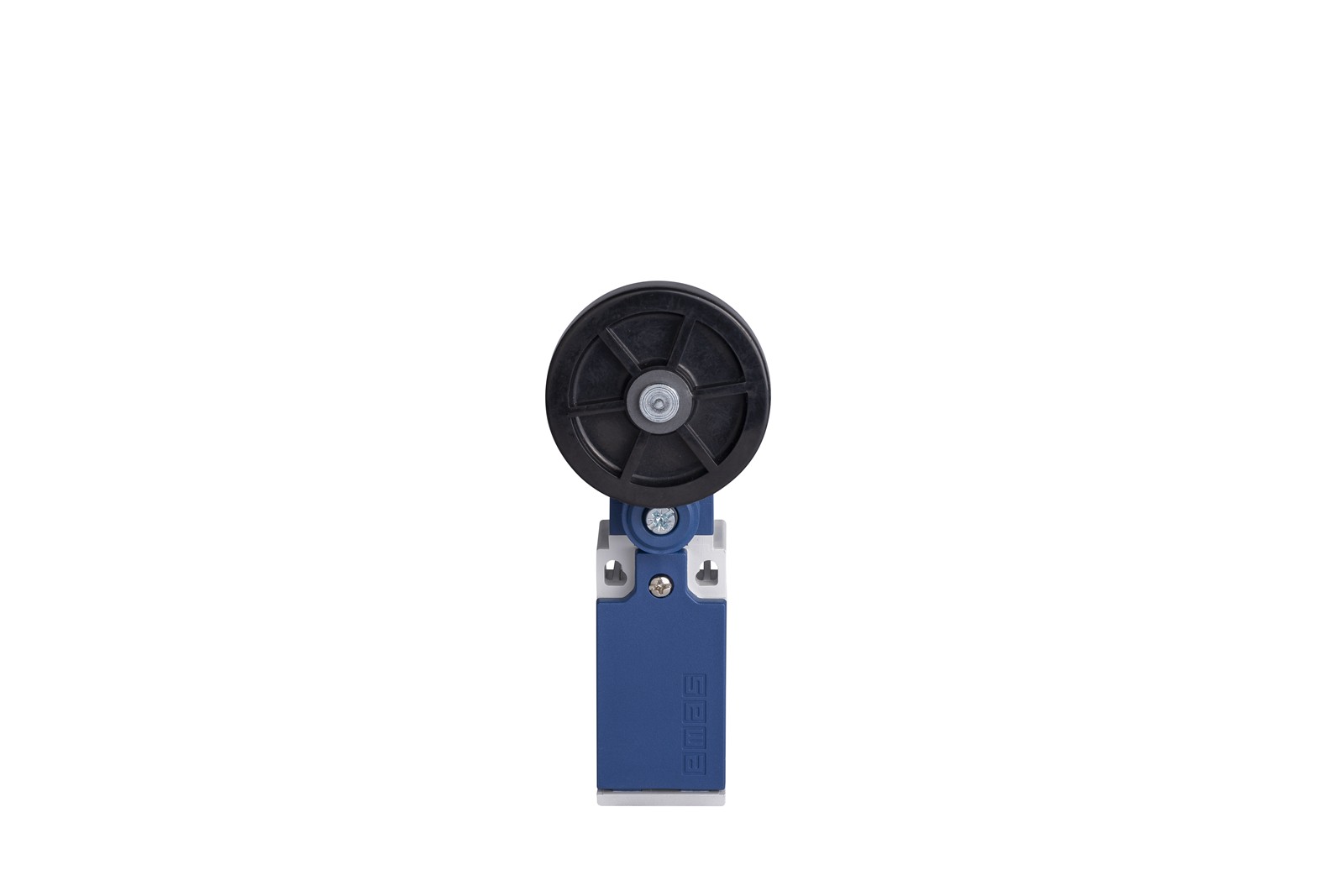

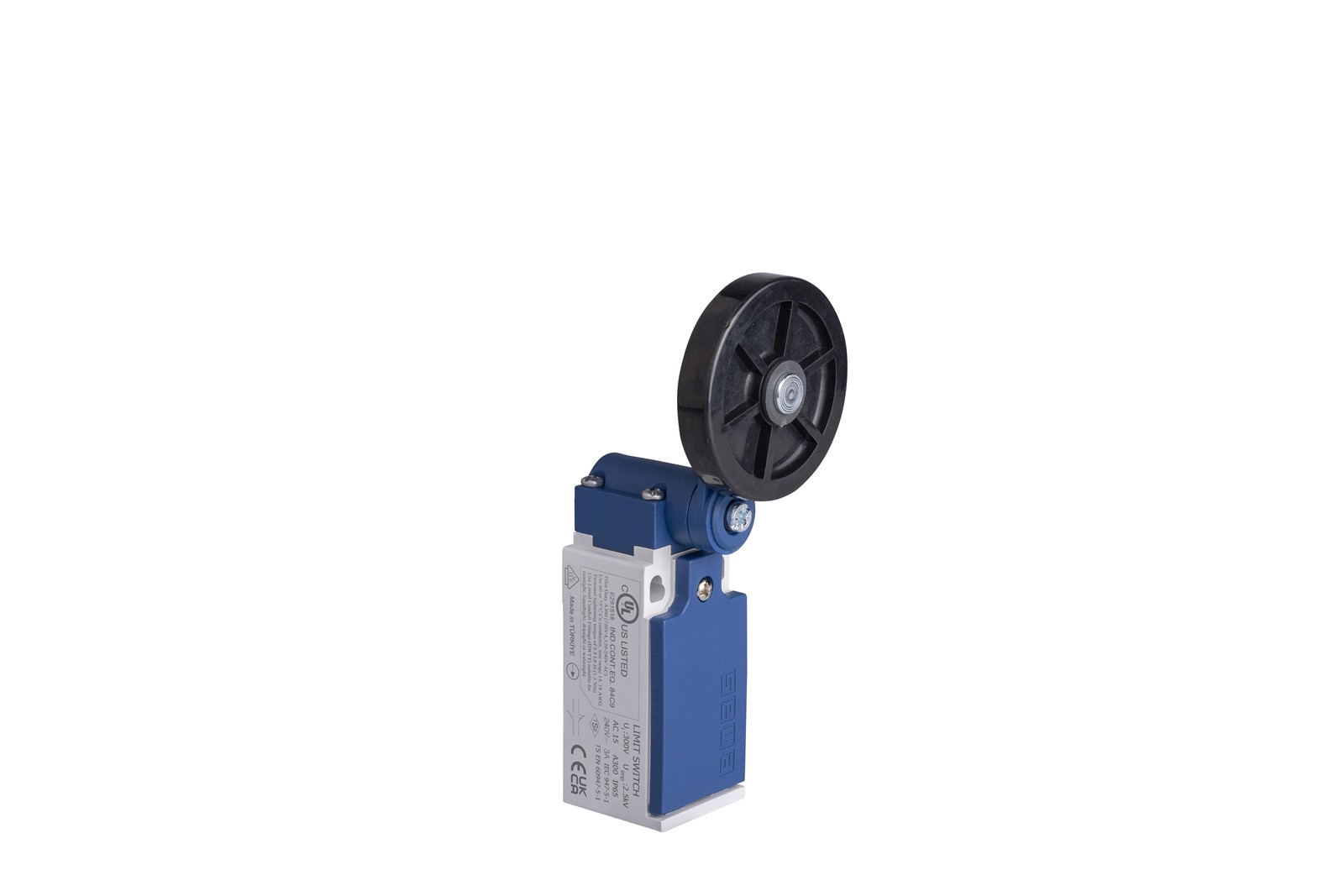

Công tắc hành trình EMAS L5K23MEL121 được thiết kế với cơ chế tác động chậm (Slow Action) và cấu hình tiếp điểm 1NO + 1NC. Nhờ kích thước bánh xe vượt trội (50mm), sản phẩm này cực kỳ phù hợp để phát hiện vật thể di chuyển trên băng chuyền hoặc các cánh cửa lùa cỡ lớn mà không làm hư hại bề mặt tiếp xúc.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL121
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23MEL121 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt bánh xe cao su, đường kính 50mm.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Công tắc hành trình L5K23MEL121 hoạt động theo nguyên lý chuyển đổi chuyển động cơ học thành tín hiệu điện:
- Trạng thái chờ: Khi chưa có vật thể tác động, cần gạt ở vị trí trung tâm, tiếp điểm NC đóng, tiếp điểm NO mở.
- Trạng thái tác động: Khi vật thể di chuyển chạm vào bánh xe cao su 50mm, cần gạt sẽ bị đẩy đi. Do cơ chế Slow Action (tác động chậm), tiếp điểm sẽ thay đổi trạng thái tỉ lệ với hành trình dịch chuyển của cần gạt. Tiếp điểm NC mở ra ngắt mạch điều khiển và tiếp điểm NO đóng lại để báo hiệu về PLC hoặc còi báo.
- Trạng thái phục hồi: Khi vật thể đi qua, lò xo tự phục hồi sẽ đưa cần gạt về vị trí ban đầu.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL121
Công tắc hành trình L5K23MEL121 thường xuất hiện trong các hệ thống:
Hệ thống băng tải Logistics: Phát hiện thùng hàng lớn di chuyển trên con lăn.
Cổng trượt tự động: Dùng làm giới hạn hành trình cho các loại cổng lùa công nghiệp có kích thước lớn.
Dây chuyền sản xuất ô tô/linh kiện: Giám sát vị trí pallet hoặc khung vỏ mà không gây trầy xước sơn.
Máy dán nhãn bao bì: Sử dụng để kích hoạt cảm biến hoặc bộ phận dán nhãn khi thùng hàng đi ngang qua.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL121
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23MEL121 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Bánh xe lớn, vận hành êm ái
Đường kính bánh xe đến 50mm giúp công tắc dễ dàng tiếp xúc với các vật thể có hình dạng không bằng phẳng hoặc di chuyển với tốc độ trung bình mà không bị "nhảy" cần.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL121
- Model: L5K23MEL121
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt bánh xe cao su, đường kính 50mm.
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
