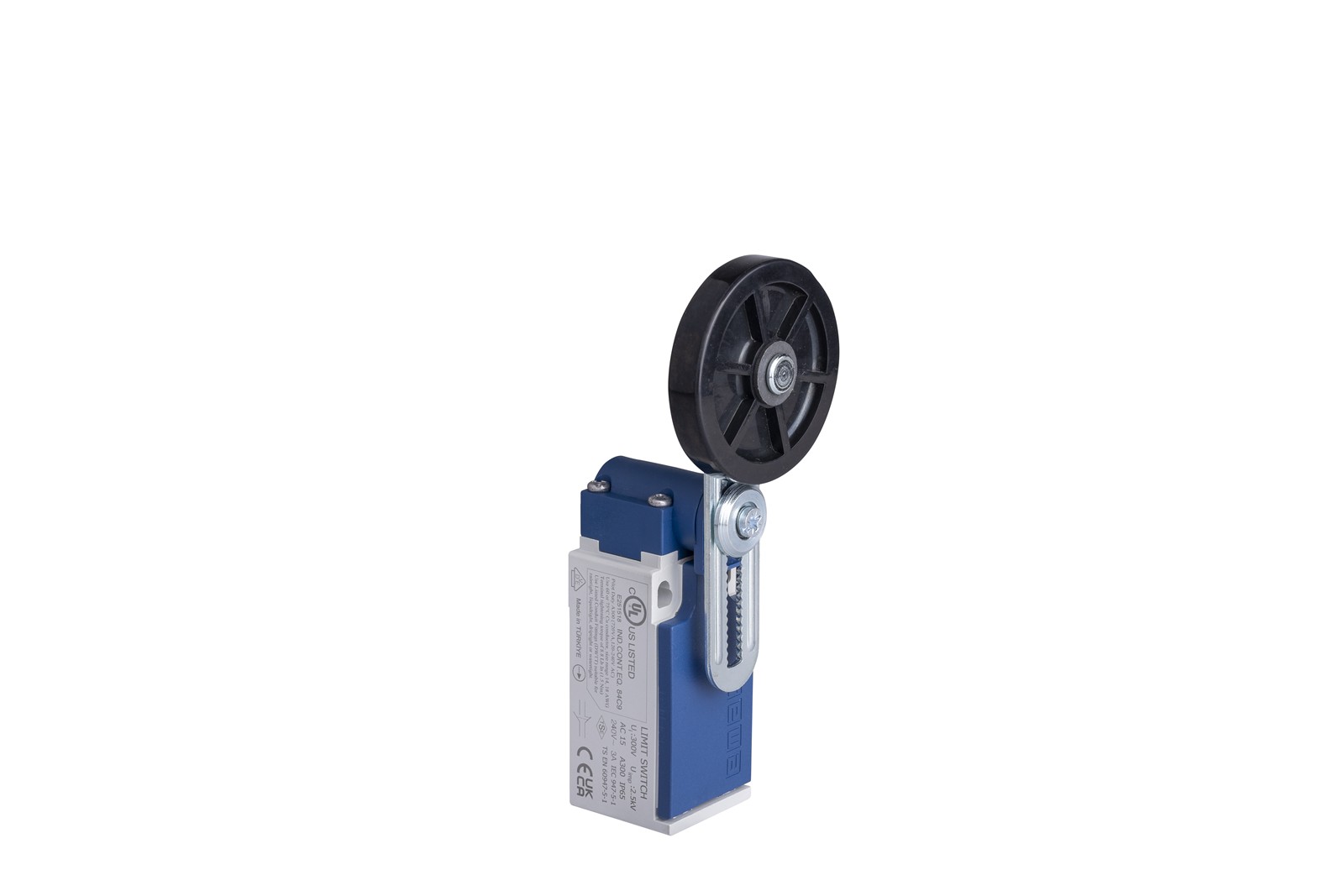

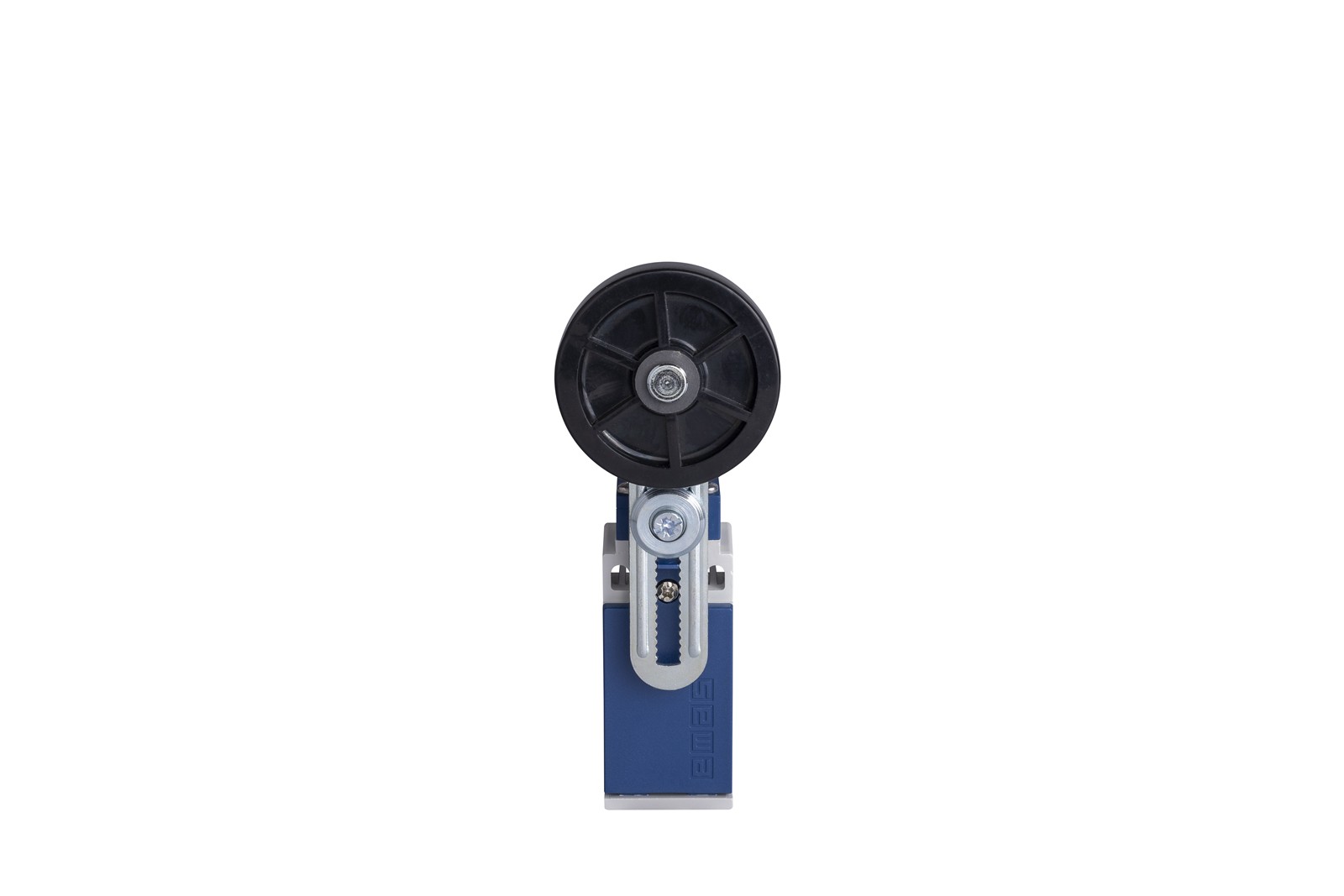

Công tắc hành trình EMAS L5K23MEL122 được thiết kế với cơ chế tác động chậm (Slow Action) và cấu hình tiếp điểm 1NO + 1NC. Nhờ cần lăn điều chỉnh linh hoạt và kích thước bánh xe vượt trội (50mm), sản phẩm này cực kỳ phù hợp để phát hiện vật thể di chuyển trên băng chuyền hoặc các cánh cửa lùa cỡ lớn mà không làm hư hại bề mặt tiếp xúc.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23MEL122 được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt bánh xe cao su điều chỉnh được, đường kính 50mm.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
Nguyên Lý Hoạt Động
Khác với các dòng tác động nhanh (snap action), công tắc hành trình EMAS L5K23MEL122 sử dụng cơ chế tác động chậm (Slow Action).
Khi một bộ phận cơ khí di chuyển chạm vào con lăn cao su, cần gạt sẽ bị ép xuống. Lực này truyền vào bên trong làm thay đổi trạng thái của cụm tiếp điểm (NO đóng lại, NC mở ra) một cách từ từ và tỷ lệ thuận với hành trình của cần gạt. Khi vật thể rời đi, lò xo nội bộ sẽ đẩy cần gạt về lại vị trí cân bằng ban đầu.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122
Công tắc hành trình L5K23MEL122 thường xuất hiện trong các hệ thống:
Hệ thống băng tải: Phát hiện thùng hàng, giới hạn hành trình tay gạt phân loại sản phẩm trên băng chuyền logistics.
Cửa tự động và cửa an toàn: Kiểm soát hành trình đóng/mở của cửa cuốn công nghiệp, cửa kho lạnh hoặc các cổng an toàn của máy gia công CNC.
Máy móc bao bì: Giám sát vị trí của cuộn màng ép hoặc vị trí khuôn dập trong các máy đóng gói sản phẩm.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23MEL122 từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Bánh xe lớn, vận hành êm ái và cần lăn điều chỉnh được
Đường kính bánh xe đến 50mm giúp công tắc dễ dàng tiếp xúc với các vật thể có hình dạng không bằng phẳng hoặc di chuyển với tốc độ trung bình mà không bị "nhảy" cần. Điểm ăn tiền ở đây là khả năng điều chỉnh độ dài và góc độ (Adjustable) của cần gạt, giúp người dùng linh hoạt lắp đặt ở nhiều khoảng cách khác nhau mà không cần gá đỡ phức tạp.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122
- Model: L5K23MEL122
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt bánh xe cao su điều chỉnh được, đường kính 50mm.
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23MEL122 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
