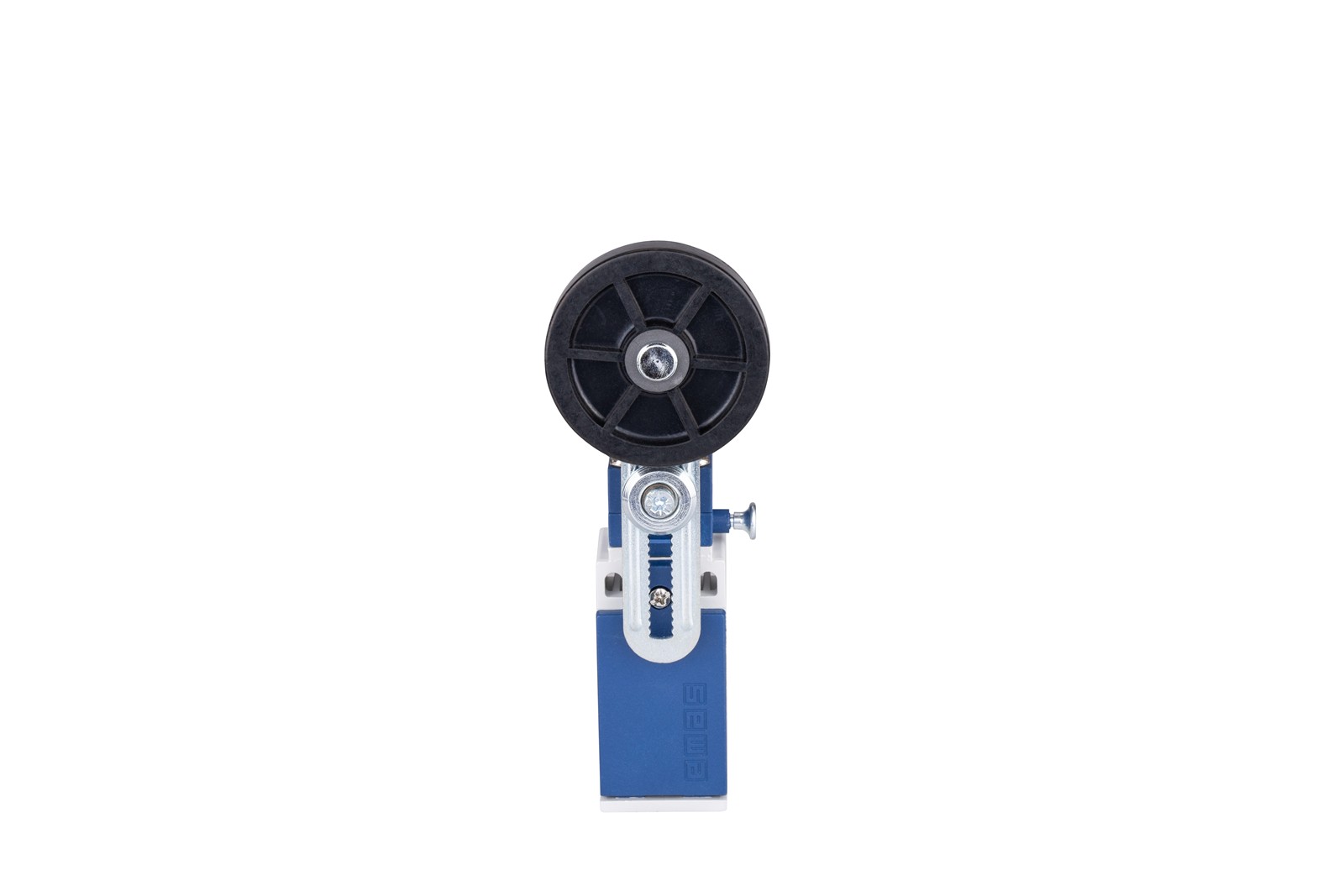

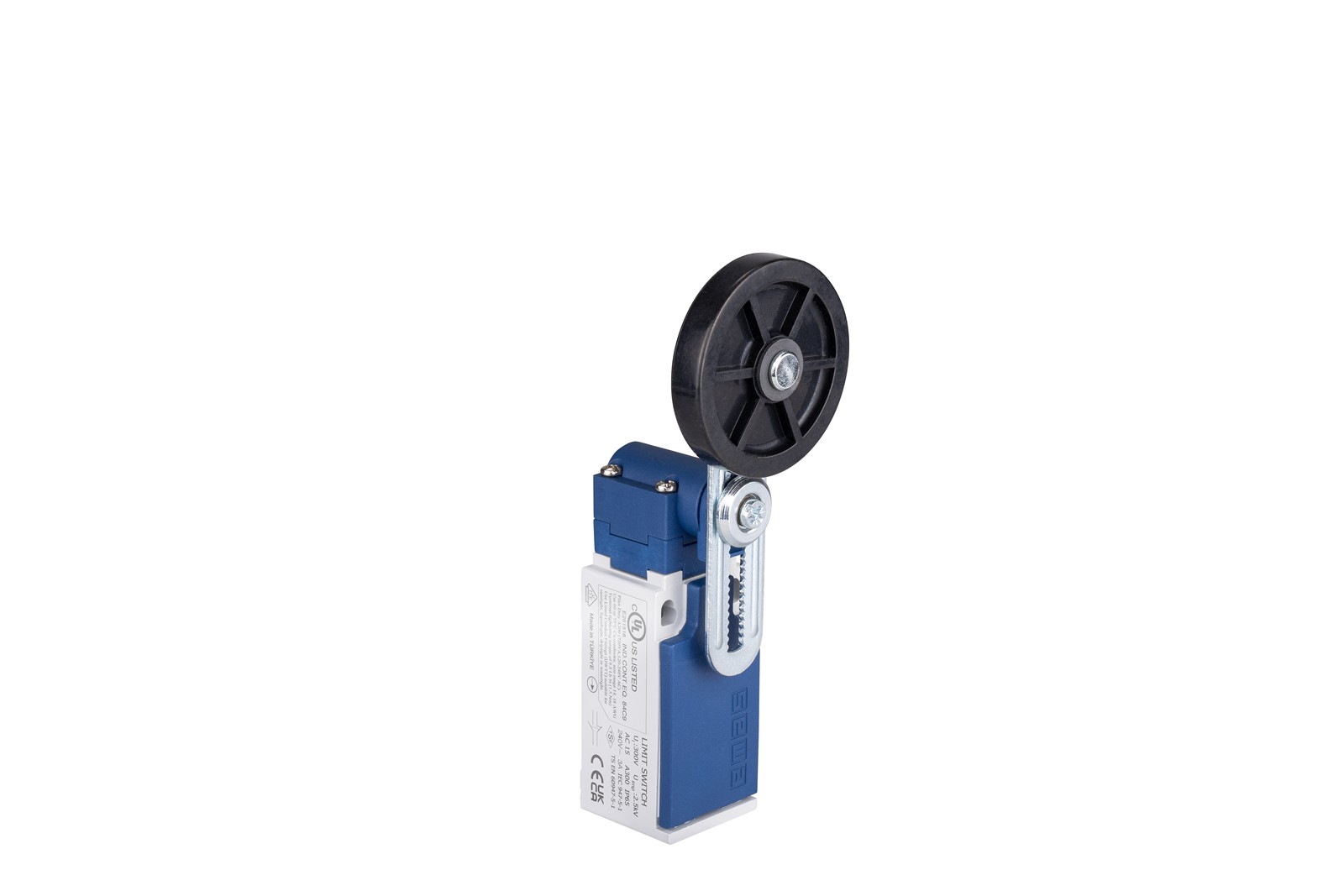

Công tắc hành trình EMAS L5K23MEL122R được đánh giá cao nhờ thiết kế với cơ chế tác động chậm (Slow Action), tính năng reset bằng tay và cấu hình tiếp điểm 1NO + 1NC. Bên cạnh đó, cần lăn điều chỉnh linh hoạt và kích thước bánh xe vượt trội (50mm) cũng giúp sản phẩm này được ứng dụng rộng rãi để phát hiện vật thể di chuyển trên băng chuyền hoặc các cánh cửa lùa cỡ lớn mà không làm hư hại bề mặt tiếp xúc.
Đối với model L5K23MEL122R, đây là loại công tắc hành trình đặc biệt:
- Không tự hồi
- Có chức năng giữ trạng thái (latching)
- Chỉ trở về ban đầu khi reset bằng tay.
CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122R
Cấu Tạo Cơ Bản
Công tắc giới hạn EMAS L5K23MEL122R được cấu thành từ các phần chính sau đây:
- Thân vỏ: Nhựa tổng hợp chuẩn công nghiệp, chịu va đập, chống bụi, chống ẩm tốt (IP65).
- Cơ cấu truyền động: Cần gạt bánh xe cao su điều chỉnh được, đường kính 50mm.
- Tiếp điểm: Dạng slow‑action, gồm 1NO + 1NC (thường mở/thường đóng), bền bỉ và dẫn điện tốt.
- Kết nối dây: Đầu nối dây tiết diện 1-2,5 mm², momen siết bu lông 1,5 Nm, đảm bảo tiếp xúc chắc và ổn định.
- Cơ cấu reset bằng tay tích hợp.
Nguyên Lý Hoạt Động
Khác với các dòng tác động nhanh (snap action), công tắc hành trình EMAS L5K23MEL122R sử dụng cơ chế tác động chậm (Slow Action). Khi một bộ phận cơ khí di chuyển chạm vào con lăn cao su, cần gạt sẽ bị ép xuống. Lực này truyền vào bên trong làm thay đổi trạng thái của cụm tiếp điểm (NO đóng lại, NC mở ra) một cách từ từ và tỷ lệ thuận với hành trình của cần gạt.
Lưu ý:
- Sau khi tác động → tiếp điểm giữ nguyên trạng thái (không tự nhả)
- Muốn trở về trạng thái ban đầu → người vận hành phải reset bằng tay.
ỨNG DỤNG THỰC TẾ CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122R
Công tắc hành trình L5K23MEL122R thường xuất hiện trong các hệ thống:
Hệ thống băng tải: Phát hiện thùng hàng, giới hạn hành trình tay gạt phân loại sản phẩm trên băng chuyền logistics.
Cửa tự động và cửa an toàn: Kiểm soát hành trình đóng/mở của cửa cuốn công nghiệp, cửa kho lạnh hoặc các cổng an toàn của máy gia công CNC.
Máy móc bao bì: Giám sát vị trí của cuộn màng ép hoặc vị trí khuôn dập trong các máy đóng gói sản phẩm.
ƯU ĐIỂM NỔI BẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122R
Tuổi thọ cơ và điện cao
Tuổi thọ cơ học tối thiểu là 10.000.000 lần đóng/ngắt; tuổi thọ điện tối thiểu là 1.000.000 lần đóng/ngắt, phù hợp cho hệ thống hoạt động liên tục, số lần đóng ngắt lớn trong xí nghiệp, kho bãi, băng tải, thang máy.
Chống bụi, chống nước tốt (IP65)
Cấp bảo vệ IP65 cho phép công tắc dễ dàng lắp đặt và sử dụng trong môi trường có bụi, ẩm, phun nước - đặc biệt phù hợp vị trí ngoài nhà xưởng, dọc băng tải, cửa ngoài trời.
Nhiệt độ làm việc rộng
Phạm vi hoạt động của công tắc hành trình L5K23MEL122R từ -25 °C đến +80 °C, đáp ứng hầu hết điều kiện khí hậu và nhiệt độ trong các nhà máy, kho chứa.
Công tác lắp đặt và bảo dưỡng dễ dàng, nhanh chóng
Công tắc sở hữu thân nhựa công nghiệp cao cấp, kết nối dây đơn giản, giúp đơn giản hoá quá trình vệ sinh - bảo trì.
Bánh xe lớn, vận hành êm ái và cần lăn điều chỉnh được
Đường kính bánh xe đến 50mm giúp công tắc dễ dàng tiếp xúc với các vật thể có hình dạng không bằng phẳng hoặc di chuyển với tốc độ trung bình mà không bị "nhảy" cần. Điểm ăn tiền ở đây là khả năng điều chỉnh độ dài và góc độ (Adjustable) của cần gạt, giúp người dùng linh hoạt lắp đặt ở nhiều khoảng cách khác nhau mà không cần gá đỡ phức tạp.
Tính năng reset bằng tay
Công tắc được trang bị năng reset bằng tay, cực kỳ phù hợp cho các ứng dụng yêu cầu độ an toàn cao. Tính năng này cũng lưu giữ trạng thái sợ cố để giúp kỹ thuật viên/người vận hành có thể chuẩn đoán/định hướng xử lý vấn đề nhanh chóng và tiết kiệm tối đa chi phí linh kiện (giảm độ phức tạp cho tủ điện).
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC HÀNH TRÌNH EMAS L5K23MEL122R
- Model: L5K23MEL122R
- Hãng sản xuất: EMAS/Turkey
- Loại tiếp điểm: 1NO + 1NC (1 thường mở, 1 thường đóng)
- Điện áp định mức: 240 VAC
- Dòng định mức: 3A
- Cơ cấu tác động: Cần gạt bánh xe cao su điều chỉnh được, đường kính 50mm.
- Chức năng đặc biệt: Manual reset (có reset bằng tay)
- Kiểu hoạt động: Slow action
- Cấp bảo vệ: IP65
- Tuổi thọ cơ khí: ~10.000.000 lần
- Tuổi thọ điện: ~1.000.000 lần
Sensors Việt Nam cung cấp công tắc hành trình EMAS L5K23MEL122R chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
